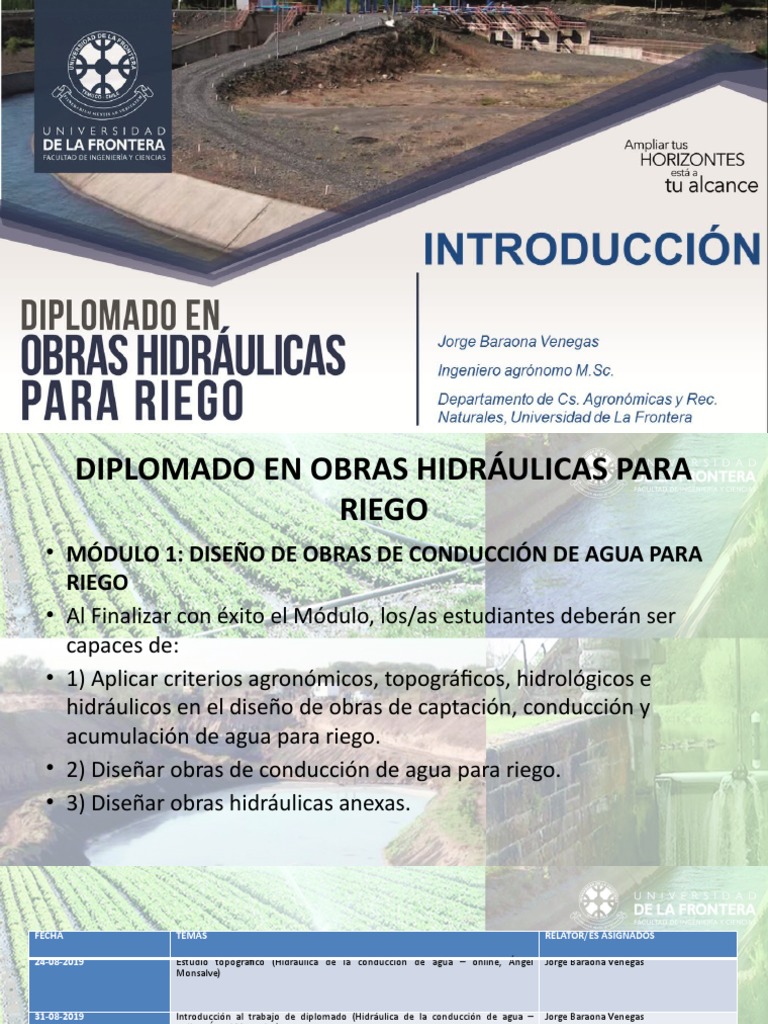

DIPLOMADO EN OBRAS HIDRÁULICAS PARA

RIEGO
• MÓDULO 1: DISEÑO DE OBRAS DE CONDUCCIÓN DE AGUA PARA
RIEGO
• Al Finalizar con éxito el Módulo, los/as estudiantes deberán ser
capaces de:
• 1) Aplicar criterios agronómicos, topográficos, hidrológicos e
hidráulicos en el diseño de obras de captación, conducción y
acumulación de agua para riego.
• 2) Diseñar obras de conducción de agua para riego.
• 3) Diseñar obras hidráulicas anexas.
FECHA TEMAS RELATOR/ES ASIGNADOS

24-08-2019 Estudio topográfico (Hidráulica de la conducción de agua – online, Ángel Jorge Baraona Venegas
Monsalve)

31-08-2019 Introducción al trabajo de diplomado (Hidráulica de la conducción de agua – Jorge Baraona Venegas
online, Ángel Monsalve)

07-09-2019 Hidráulica de la conducción de agua - online Ángel Monsalve Sepúlveda

28-09-2019 Requerimientos de agua para riego. Diseño agronómico de obras de conducción- Leovijildo Medina Medina
acumulación

05-10-2019 Estudio hidrológico y disponibilidad de agua Mauricio Zambrano Bigiarini

12-10-2019 Diseño de obras de conducción de agua para riego Wilhelm Gruss Ulloa

19-10-2019 Diseño de obras hidráulicas anexas (conducción y captación) Francisco Márquez Blanc


26-10-2019 Salida a terreno Francisco Márquez Blanc

 DIPLOMADO EN OBRAS HIDRÁULICAS PARA
RIEGO
• MÓDULO 2: DISEÑO DE OBRAS DE CAPTACIÓN Y
ACUMULACIÓN DE AGUA PARA RIEGO
• Al Finalizar con éxito el Módulo, los/as estudiantes deberán
ser capaces de:
• 1) Diseñar obras de captación de agua para riego.
• 2) Diseñar obras de acumulación de agua para riego.
• 3) Elaborar la presentación de un proyecto de obras civiles
para riego según pautas de la CNR.
FECHA TEMAS RELATOR/ES ASIGNADOS

09-11-2019 Requerimiento de energía y de potencia Boris Pavez Lazo

16-11-2019 Diseño de obras de captación de aguas superficiales y subterráneas Francisco Márquez Blanc

30-11-2019 Diseño de obras de acumulación Wilhelm Gruss Ulloa

14-12-2019 Estudio de mecánica de suelos para proyectos de conducción y acumulación Mauricio Hermosilla Sotomayor

21-12-2019 Hormigón y revestimientos de canales Viviana Letelier González

11-01-2020 Aspectos legales, organizaciones de usuarios(as) y proyectos extraprediales María Elena Hellman Sepúlveda
ESTRUCTURAS DE CONDUCCIÓN:
CANALES
 CAUDAL
• PENDIENTE (gravedad; S)
• ÁREA (A)
• ROCE
a. Radio Hidráulico (R=A/P)
b. Rugosidad de las paredes(n)
ECUACIÓN DE MANNING
1 2/3 1/ 2
v  *R *S
n
Q  v* A
A 2/3 1/ 2
Q *R *S
n
 COEFICIENTE DE RUGOSIDAD (n)
TIPO DE CANAL n

REVESTIDO EN CONCRETO 0,016

DE TIERRA EN BUEN ESTADO 0,025

DE TIERRA EN MEDIANO ESTADO 0,033

DE TIERRA EN MAL ESTADO 0,040

CANAL TRAPEZOIDAL
 CANAL TRAPEZOIDAL

2
P  b  2*h* (1  z )
2
A  b*h  z*h
 MÍNIMA INFILTRACIÓN

b / h  4 * tg ( / 2)
MÁXIMA EFICIENCIA HIDRÁULICA

b / h  2 * tg ( / 2)
 TALUD (z)
MATERIAL Z CANAL POCO PROFUNDO Z CANAL PROFUNDO

ARCILLA COMPACTA ½:1 1:1

LIMO ARCILLOSO A FRANCO 1:1 1,5:1

LIMO ARENOSO 1,5:1 2:1

ARENAS SUELTAS 2:1 3:1

 VELOCIDAD CRÍTICA DE DISEÑO
TEXTURA VELOCIDAD CRÍTICA (m/s)

FRANCO ARENOSO 0,4-0,8

FRANCO 0,8-1,1

ARCILLA COMPACTA 1,1-1,5

GRAVA 1,2-1,8
