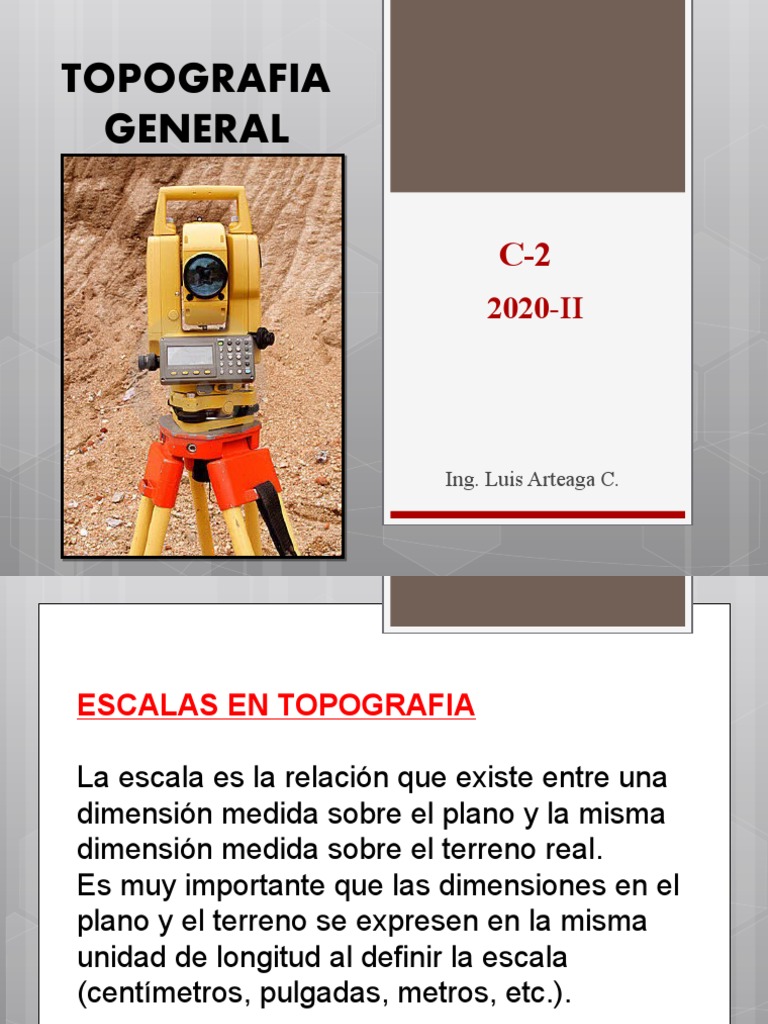

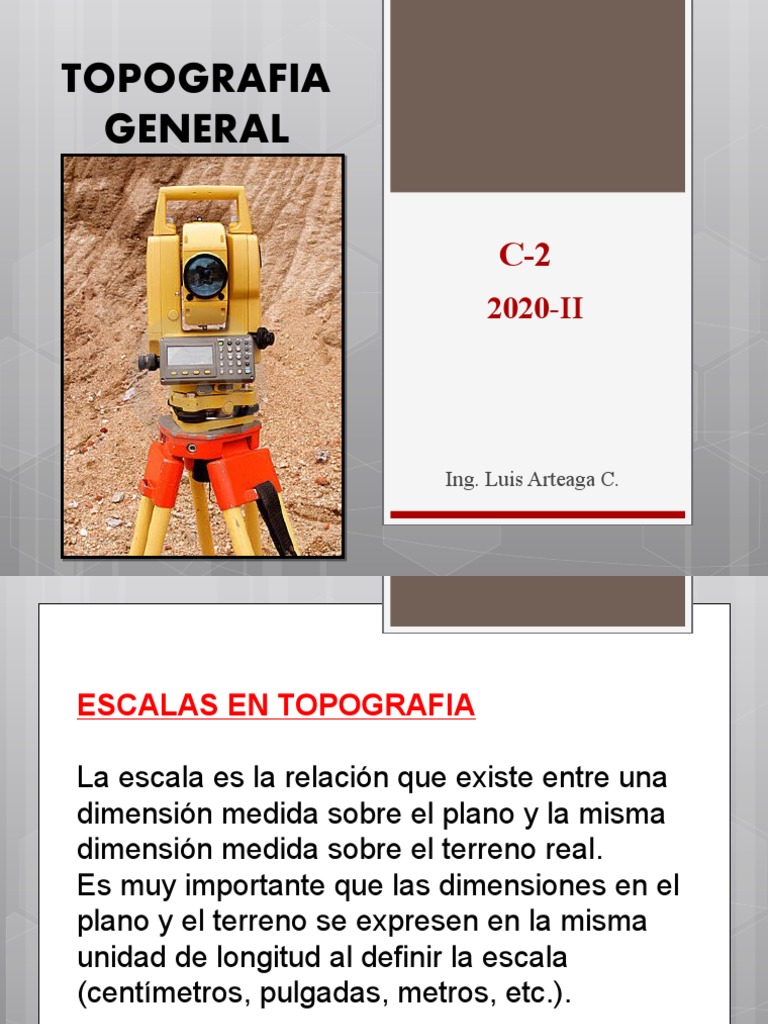

TOPOGRAFIA

GENERAL

C-2
2020-II

Ing. Luis Arteaga C.

ESCALAS EN TOPOGRAFIA

La escala es la relación que existe entre una

dimensión medida sobre el plano y la misma
dimensión medida sobre el terreno real.
Es muy importante que las dimensiones en el
plano y el terreno se expresen en la misma
unidad de longitud al definir la escala
(centímetros, pulgadas, metros, etc.).
En topografía generalmente se usan las escalas numérica y
graficas :

Escala Numérica.-
Es la relación que existe entre el
valor de la representación y el
valor de la realidad o relación
plano(mapa) -terreno Ej. 1:100,
significa que 1.0 m de papel
representa 100 m del terreno, Las
escalas se escriben en forma de
fracción
Escala Grafica.-
Es la representación dibujada de la escala donde cada
segmento muestra una relación entre el papel y el terreno
Ej. o___________1.0 Km.
 EJERCICIOS.(USANDO TEODOLITO)

 Calculo de distancias horizontales y verticales.

A partir de levantamientos en campo.

TEORIA DE ERRORES
Todas las mediciones u observaciones estarán,
siempre propensos a errores.
Resumiendo “todas las medidas no son exactas siempre
estarán sujeto a error” SIENDO ASI QUE UN ERROR
ES LA DIFERENCIA ENTRE EL VALOR MEDIO V, Y
EL VALOR VERDADERO DE UNA CANTIDAD. (E=
v-v`), Por lo que el valor verdadero nunca se conocerá.
(Las medidas de distancias y ángulos; dependerá de la
vista humana así como todos los sentidos tienen un
límite )
 EL ERROR VERDADERO
En todas las ciencias experimentales se opera con valores
numéricos obtenidos por observación
Estos valores vienen siempre afectados por una serie de errores
que hacen que en observaciones distintas de una misma
magnitud se obtengan resultados distintos
- El fin del estudio es el establecimiento de una teoría
que permita decidir:
Cuál es el valor final que se va a asignar a cada magnitud
Con qué precisión se hace
.- Se llama error verdadero a la diferencia entre el valor
verdadero
y el valor observado
Vi = x – xi
FUENTES DE ERRORES
La función más importantes del ingeniero es obtener medidas
que estén correctas, dentro de ciertos límites de error, fijados
por la Naturaleza y objeto del levantamiento, para lo que se
requiere que conozca las fuentes de error, el efecto de los
diferentes errores en las cantidades observadas. Resumiendo :
las fuentes de errores Son:
a.- Errores personales
b.- Errores instrumentales
c.- Errores naturales
a.-ERRORES PERSONALES
Los errores personales.-(por falta de habilidad del observador )
( por la imperfección de nuestros sentidos, el pulso, no es
posible que se pueda hacer una coincidencia perfecta o una
lectura exacta.)
b.-ERRORES INSTRUMENTALES
Los errores instrumentales se originan por las
imperfecciones o ajuste defectuoso de los instrumentos,
por mala calibración de los mismos.
Ej. Un nivel mal calibrado nos dará una información
errónea al hacer las lecturas de nivelación, una wuincha
defectuosa o mala calidad de esta.
CLASIFICACION DE ERRORES
Según las causas que los provocan
Errores graves o groseros Son debidos a
imperfecciones en los sentidos del observador o
distracciones o tendencias nerviosas
Errores instrumentales Debidos al equipo
utilizado Errores teóricos Debidos a deficiencias en
la teoría en que se basan las observaciones
SEGÚN LOS EFECTOS QUE PRODUCEN
Errores constantes
Producen el mismo efecto sobre todas las observaciones
de una serie de medidas

Errores sistemáticos
Son aquellos que siempre que se realice una observación de una
misma magnitud en idénticas condiciones se presentan con el
mismo valor y en el mismo sentido
Errores aleatorios
Influyen de manera irregular y varían en magnitud y signo
de una observación a otra
LEY DE ERRORES DE GAUSS
Se demuestra que partiendo de una
muestra aleatoria simple
suficientemente grande
x1, x2, . . . Xn Y considerando los
residuos
vi = x – xi

Su gráfica es de la forma
Siendo más puntiaguda o
achatada según el valor de σ
c.-ERRORES INSTRUMENTALES.-

 LOS ERRORES INSTRUMENTALES

provienen de la mala calidad de los instrumentos
de medición
- De la falla en la fabrica del equipo topográfico
- Por des calibración del equipo topográfico.
-
- EXACTITUD.-
Es el grado de
aproximación a la verdad o
grado de perfección a la
que hay que procurar
llegar.
PRECISIÓN.-
Es el grado de perfección
de los instrumentos y/o
procedimientos aplicados .
MIRAS O ESTADIA:

La mira es una regla graduada dividido en metros, decímetros, y

centímetros , los milímetros se deberá calcular de acuerdo a l
a experiencia del operador .
TIPOS DE MIRA:
Las miras se encuentra de varios tipos y construido de diferentes
materiales como:
-De madera( Plegable de 4 metros)
-De metal a de aluminio de hasta 5 metros (telescópica)
-Y las miras electrónicas que son miras especiales, cuya
graduación son con código de barras, esta s ultimas miras son
buenos conductores de electricidad por lo que sebe tener cuidados
especiales al momento de utilizarlos.
TIPOS DE MIRAS TOPOGRAFICAS
ERRORES NATURALES
Los errores naturales se deben a las variaciones de los
fenómenos de la Naturaleza como la temperatura, la
humedad, el viento, la gravedad, la refracción atmosférica
y la declinación magnética.

Ej. La cinta de acero se dilatara con la temperatura y se

contraerá en lugares fríos. a + Tº + Long; a – Tº - Long.
Así mismo cuando se utiliza un instrumento de mediación
este estará sujeto a su propio peso asi como a la
atracción gravitacional de la tierra , a los efectos de
viento, a la acción del medio ambiente, humedad etc.
Ejemplos.-

Practica.-
Manejo del nivel de ingeniero y teodolito

fin de clases
MEDIDAS CON HUINCHA ES IMPORTANTE HACER LAS
CORRECCIONES RESPECTIVAS: CUYAS FORMULAS SON:

Corrección por temperatura: CT = K(Tf – T0 )

CT = Corrección por temperatura
K = coeficiente de dilatación del acero= 1.2x10-5
TF = Temperatura de trabajo
T0 ) = Temperatura de nominación (calibración)

Corrección por horizontalidad: Ch = - h2 /2L

Ch = Corrección por horizontalidad
h2 = Es la diferencia de alturas entre los puntos de apoyo
L = Es la longitud medida( inclinada)

Corrección por tensión: Cp. =(( P-Po )/ A.E)L

Cp = Corrección por tensión
P = Tensión aplicada en campo
Po = Tensión según especificación
A = Área de la sección transversal de la cinta
E = Modulo de elasticidad del acero
L = Longitud de la cinta
ERROR POR TENSIÓN:
Los fabricantes de cintas definen ciertas características de operación
para obtener la longitud Nominal de las cintas que fabrican.
Por ejemplo: para las cintas de acero apoyadas en toda su longitud la
tensión es de 5 kg y suspendidas en los apoyos g si la tensión aplicada
es mayor que estas se produce un error por tensión y la conexión por
tensión se obtiene de la
Forma siguiente:
Cp.= (P- Po) L /AE

L: longitud nominal.
P= tensión aplicada al momento de la extensión
Po= tensión de fabricación de la cinta kg
A= área de la sección transversal de la cinta
E= Módulos de elasticidad =2.1*104 kg/mm2

CORRECCIÓN POR CATENARIA
La corrección por catenaria se da por la forma convexa que presenta
la cinta suspendida entre dos apoyos ; ( peso de la cinta y a la
tensión aplicada al momento de realizar la medición ):

Cc= -W2L /24p2

w= peso de la cinta por metro lineal

L = Longitud medido entre apoyos
p= Es la tensión aplicada al realizar la medición
EJERCICIO PROPUESTO

Determinar la longitud real de una línea cuyo valor al ser

medida fue de 875.92mts, las condiciones de operación de la
cinta empleada la Tº media observada de 30 ºC la tensión
aplicada promedio es de 10kg longitud nominal de la cinta es
de 30mts, la longitud real es de 29.93mts el peso de la
cinta es de 4.5kg y el área de la sección transversal es de
3mm²

S: 875.9mts
Tº: 30ºC
T: 10kg
L: 30mts
LR: 29.93mts
W: 0.68kg
P: 4.5kg A: 3mm2
LR:?
CONTROL POR HORIZONTALIDAD
Cuando el terreno es dependiente uniforme, se puede hacer la
medición directamente sobre el terreno con menos error que en el
banqueo partiendo de la medición en pendiente se calcula la
distancia horizontal la corrección por falta de horizontalidad es Ch=
h²/(2S)

h= Es el desnivel entre los puntos externos de la tinta

s= Es la distancia de la parte inclinada del terreno

Ejemplo, Determinan la distancia horizontal entre 2 puntos, si la

distancia medida en pendiente fue de 30.044m y el desnivel 1.35

H= 1.35
Ch= (1.35)² = 0.029
2 (30.644)

LR= 30.644 - 0.029
LR= 30.615
PRACTICA N°2;

Sorteo de temas de investigación

Ejercicios dirigidos
Solución de problemas con wincha
Exposicion de trabajo de investigacion
TEMAS DE INVESTIGACIÓN
1,- El nivel, nivel de ingeniero, tipos clases usos.
2.- La brújula, el eclímetro tipos, usos.
3.- El teodolito, breve historia, Clases, tipos usos.
4.- Distanciómetro, huincha, mira, y prisma.
5.- la estación total
6.- El GPS, componentes, funcionamiento .
7.- Proyecto de una cortada, tiempo de ejecución costo detallado
8.- Batimetría.
9.- Calculo de coordenadas UTM.(desarrollar el cuadro)
10- Declinatoria magnética,
ODOMETRO
