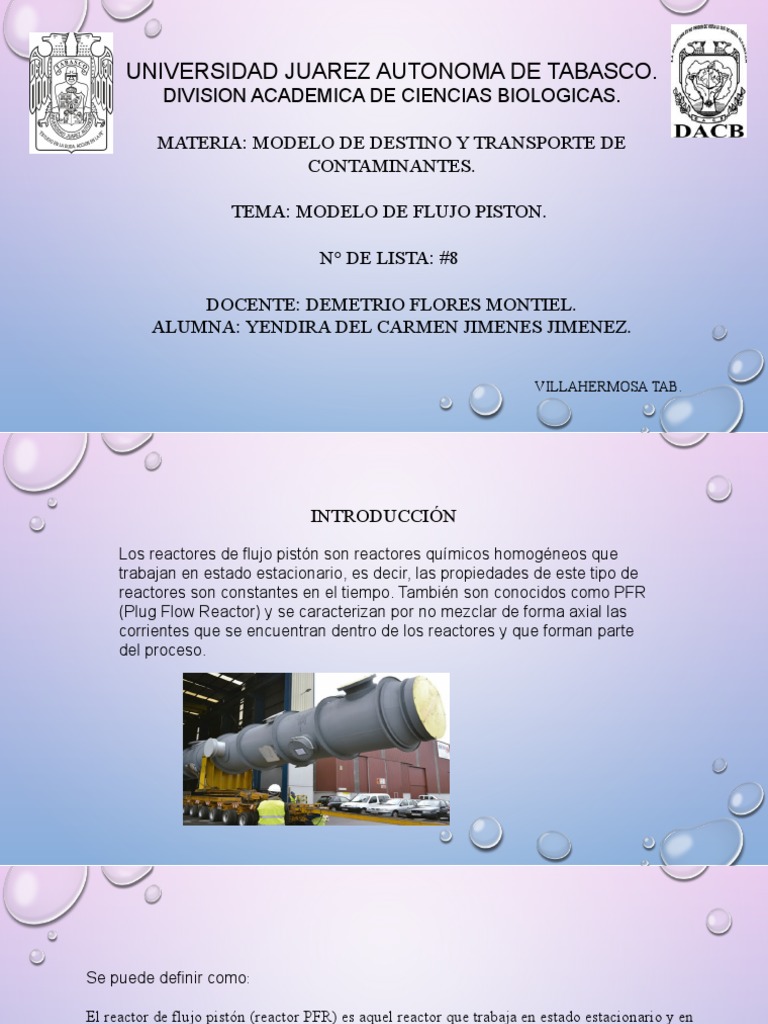

UNIVERSIDAD JUAREZ AUTONOMA DE TABASCO.

DIVISION ACADEMICA DE CIENCIAS BIOLOGICAS.

MATERIA: MODELO DE DESTINO Y TRANSPORTE DE

CONTAMINANTES.

TEMA: MODELO DE FLUJO PISTON.

N° DE LISTA: #8

DOCENTE: DEMETRIO FLORES MONTIEL.

ALUMNA: YENDIRA DEL CARMEN JIMENES JIMENEZ.

VILLAHERMOSA TAB.
 INTRODUCCIÓN
Los reactores de flujo pistón son reactores químicos homogéneos que
trabajan en estado estacionario, es decir, las propiedades de este tipo de
reactores son constantes en el tiempo. También son conocidos como PFR
(Plug Flow Reactor) y se caracterizan por no mezclar de forma axial las
corrientes que se encuentran dentro de los reactores y que forman parte
del proceso.
Se puede definir como:

El reactor de flujo pistón (reactor PFR) es aquel reactor que trabaja en estado estacionario y en
donde la composición del fluido varía de un punto a otro a través de la dirección del flujo de
dicho fluido. Para ello, se supone un flujo ideal de pistón, de modo, que la conversión sea
función de la posición.

Los perfiles de temperatura y concentración se expresan en función de la posición del fluido

dentro del reactor.
Los reactivos entran al reactor y fluyen a través de este en dirección
axial. Durante el recorrido los reactivos son consumidos y la
conversión va aumentando con la longitud.
Características más importantes de un reactor PFR (reactor de
flujo pistón) son las siguientes.

1. Flujo continuo y no necesariamente constante de las corrientes de entrada y

salida (flujo de tipo pistón dentro del reactor).
2. Trabajan en régimen estable, por lo que las características no cambian en función
del tiempo en una posición dada.
3. Ausencia de mezclado axial dentro del reactor.
4. El mezclado se produce completamente en dirección radial dentro del reactor. De
este modo, se garantiza que las propiedades del fluido sean constantes en este
plano.
5. La densidad puede variar según la dirección del flujo.
6. Puede existir transferencia de calor entre el reactor y los alrededores.
7. Las reacciones químicas se desarrollan en un sistema abierto.
8. Presión, temperatura y composición varían con relación a la longitud del reactor.
Tomando en cuenta estas características, podemos establecer
que:
 Cada uno de los elementos del fluido cuenta con un tiempo de permanencia
dentro del reactor (tr), siendo este tiempo el mismo para cada uno de los
elementos. Es decir, este tiempo es único para todos los elementos del fluido
y no varía durante la operación.
 Las propiedades del flujo pueden experimentar cambios continuos en la
dirección del flujo.
 Cuando cada porción del fluido se encuentra en dirección axial (sin importar
su tamaño) actúa como un sistema cerrado (no intercambia materia con otras
porciones que se encuentren adelante o detrás) que se encuentra en
movimiento.
 El volumen de un elemento de fluido no es necesariamente constante a través
del reactor, pudiendo experimentar cambios de temperatura, presión y número
de moles.
Aplicaciones de un reactor de flujo pistón.
Entre las principales aplicaciones que tienen los reactores PFR se encuentran
las siguientes:

1. Muy utilizados para sistemas reactivos de gases y vapores.

2. Son ideales cuando se requiere una producción grande de manera continua.
3. Frecuentemente utilizados tanto para reacciones exotérmicas o
endotérmicas.
4. Pueden ser utilizados como reactores de lecho fijo, siempre que cuenten en
su interior con empaques contentivos de catalizadores.
5. Muy populares para la refinación de petróleo y producción de butano, etano
y propano.
6. Utilizados ampliamente en diferentes industrias de la polimerización
(etileno), así como, industrias de alimentos y bebidas.
 Ventajas y desventajas del uso de reactores de flujo pistón
(reactores PFR).
Ventajas
 Cuentan con bajo costo de
operación, si se comparan con
los reactores intermitentes.
 Trabajan de manera continua.
 El control automático de la
producción es muy sencillo.
 Son muy eficientes.
Desventajas
 El costo inicial es alto.
 No son la mejor elección para
reacciones con tiempos de
residencia prolongados.
 El tiempo de residencia es fijo
para un flujo dado de
alimentación.
Balance de materia para un reactor de flujo pistón (reactor PFR).

Para llegar a una ecuación que nos permita representar la composición de los
reactivos en función de la distancia dentro del reactor PFR (reactor de flujo pistón), se
requiere analizar la variación de la concentración de dichos reactivos en el tiempo.

Previamente, hay que tener en cuenta algunas suposiciones, como por ejemplo, que
el fluido se encuentra perfectamente mezclado en dirección radial y que a medida que
el flujo de reactivo va pasando a lo largo del reactor, su concentración va
disminuyendo. Asimismo, hay que considerar que no existe acumulación dentro del
reactor.
Teniendo en cuenta todas estas consideraciones, tomaremos al reactor
como sistema con flujo continuo de entrada y salida para realizar un
balance de masa, como veremos en la siguiente figura:

Gráfico sobre las variables a tomar en cuenta en el diseño de un

reactor PFR
Al realizar el balance de masa, llegamos a la siguiente expresión:

El primer término representa la acumulación de masa, al no haberla, se

hace cero, quedando la expresión de la siguiente manera:

Sustituyendo términos:
Reagrupando y simplificando, llegamos a la siguiente ecuación de diseño para un
reactor de flujo pistón:

Al igual que en un reactor CSTR, el tiempo espacial para un reactor PFR viene
definido por:

Donde:

V: Volumen del reactor tubular.

v0: Flujo volumétrico a la entrada del reactor.

Mientras que el tiempo de residencia puede ser deducido mediante la siguiente

expresión:
dV = dbt
VIDEO
Conclusión.

El reactor de flujo pistón (reactor PFR) por lo general, consiste en un tubo

vacío (tubo hueco), también puede contener catalizadores en forma de
empaque para acelerar o retardar las reacciones que se llevan a cabo.
