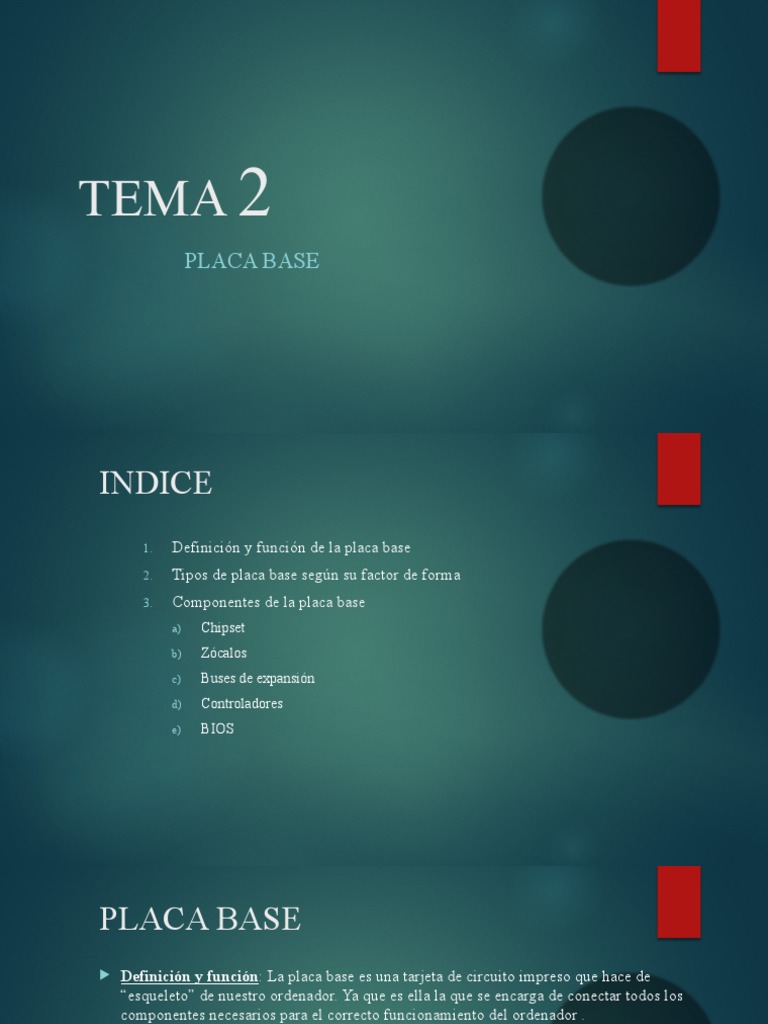

TEMA 2

PLACA BASE
INDICE
1. Definición y función de la placa base
2. Tipos de placa base según su factor de forma
3. Componentes de la placa base
a) Chipset
b) Zócalos
c) Buses de expansión
d) Controladores
e) BIOS
PLACA BASE
 Definición y función: La placa base es una tarjeta de circuito impreso que hace de
“esqueleto” de nuestro ordenador. Ya que es ella la que se encarga de conectar todos los
componentes necesarios para el correcto funcionamiento del ordenador .
 La placa base es la que mantiene conectados y comunicados todos los componentes
hardware que la integran: zócalo para el microprocesador, zócalos para la memoria, circuitos
eléctricos, ranuras de expansión, chipset, etc.
 Es un elemento muy importante de nuestro pc porque de ella dependen los componentes que
podemos instalar y las futuras ampliaciones
 TIPOS DE PLACA BASE
Según su factor de forma:
El factor de forma es el que determina el tamaño de la placa y su orientación dentro de la caja, el
tipo de fuente de alimentación y los periféricos que pueden integrarse.
 XT: Creado por IBM en 1983.
 AT: incorporado en los IBM en 1984. En ella aparecieron los conectores ISA
 ATX, MiniATX y MicroATX: Introducidas por Intel en 1995. Son las que se usan actualmente.
Sus ventajas principales son:
Mejor disposición de sus componentes
Mejor colocación de la CPU y la memoria, más lejos de las tarjetas de expansión y más cerca
del ventilador
Conectores de la fuente de alimentación de una sola pieza (P1)
Conectores para dispositivos IDE más cerca de los dispositivos de almacenamiento para
reducir la distancia de los cables.
 TIPOS DE PLACA BASE
Según su factor de forma:
 ITX: Estandar creado por la marca VIA en 2001 (pequeños)
 BTX: 2005. No se usó mucho pero mejoraba la colocación de los componentes con respecto a la
ATX
 DTX: 2007 para ordenadores de pequeño formato
 LPX: Creado por Wester Digital. Para equipos de sobremesa de tamaño pequeño
 NLX: Intel 1997 (Es la evolución de LPX)
 ETX: Son módulos pequeños para dispositivos pequeños (videojuegos)
 UTX: Tq Componentes en 2001( para tamaño muy pequeño)
 WTX: Diseñado por Intel en 1998 para estaciones de trabajo de alto nivel (servidores)
COMPONENTES DE LA PLACA BASE
 COMPONENTES DE LA PLACA BASE
CHIPSET:es un conjunto de circuitos lógicos que ayudan al procesador y a los componentes del
pc a comunicarse con los dispositivos conectados a la placa base. Físicamente el chiset se divide en
dos chips llamados “NorthBridge” (puente norte) y “SoudthBridge” (puente sur)
 Puente Norte: es el chip más importante de la placa y se encuentra localizado en la placa en la
parte superior (normalmente cerca del microprocesador). Y suele tener disipador y a veces
ventilador propio ya que realiza operaciones a velocidades muy altas.
 Es el encargado de controlar las conexiones con el microprocesador, las conexión con la
memoria RAM, la conexión con el puerto AGP y PCI-express para las tarjetas gráficas y las
comunicaciones con el puente sur.
 Sus funciones principales son:
 Controlar todo lo relacionado con el micro (velocidad, tipo, nº de procesadores)
 Controlar todo lo relacionado con la memoria (cantidad máxima, modo de funcionamiento)
 Gestión de video de la tarjeta gráfica integrada
 COMPONENTES DE LA PLACA BASE
 Puente Sur: es algo más pequeño que el puente norte y se encuentra localizado en la parte
inferior de la placa base.
 Es el encargado de coordinar los dispositivos de entrada/salida y las funcionalidades de baja
velocidad de la placa base.
 Sus funciones principales son:
 Llevar el control de la BIOS
 Comunicación de los buses de expansión ISA, PCI, etc
 Conectividad de los puertos USB y Firewire
 Controlar los puertos serie y paralelo
 Controlar la interfaz de sonido
 Administrar la potencia eléctrica
 Tecnología Plug&Play, controlar interrupciones, etc.
COMPONENTES DE LA PLACA BASE
 Zócalo para microprocesador:
Es la ranura donde insertamos el microprocesador.
Actualmente se utilizan las de tipo LGA

 Zócalo para la memoria:

Son las ranuras en las que podemos insertar los módulos de memoria RAM.
En la actualidad suelen ser dos.
COMPONENTES DE LA PLACA BASE
 Bus de expansión:
 PCI: Inventado por Intel ha sido durante muchos años el slot más usado por todo tipo de tarjetas de
expansión.
 AGP: creado por Intel para tarjetas gráficas
 PCI Express: es la evolución del PCI,
que no solo le sustituye para las tarjetas
de red, de video, de sonido, etc sino
Que además se usa para las tarjetas
gráficas y sustituye al AGP
COMPONENTES DE LA PLACA BASE
 Controladores internos
 FLOPPY: es el conector para la disquetera (ya en desuso)
 IDE: es el conector para dispositivos de almacenamiento (disco duro, lector de cd/dvd)
Existen de 40 (blanco) y de 80 hilos (verde)
 SCSI: es un conector para todo tipo de dispositivos (discos, escaners, etc). Es más rápido que
el IDE y es de uso profesional.
 SATA: es el conector que sustituye al IDE en los PC actuales
 SAS: es el sucesor del SCSI, pero aumenta considerablemente la velocidad y permitiendo la
conexión y desconexión en caliente. (El conector es igual que el SATA)
 USB:
 AUDIO:
 FIREWIRE:
COMPONENTES DE LA PLACA BASE
 Conectores externos:
COMPONENTES DE LA PLACA BASE
 BIOS (Basic Input-Output System): es un programa que está incorporado en uno de los chips de
la placa base y que nos permite guardar la configuración inicial del ordenador (NO del sistema
operativo). En la BIOS se almacena, entre otras cosas el tipo y cantidad de memoria, de discos
duros, los dispositivos físicos que tiene el sistema (tarjetas gráficas, de red, teclado, ratón, etc), la
fecha y la hora del sistema, etc.
 Toda esta información está almacenada en una memoria tipo Flash que no debe borrarse cuando
se apague el ordenador. Para lo cual nuestra placa tiene una pila que proporciona la pequeña
cantidad de corriente que necesita para que no se borre.
