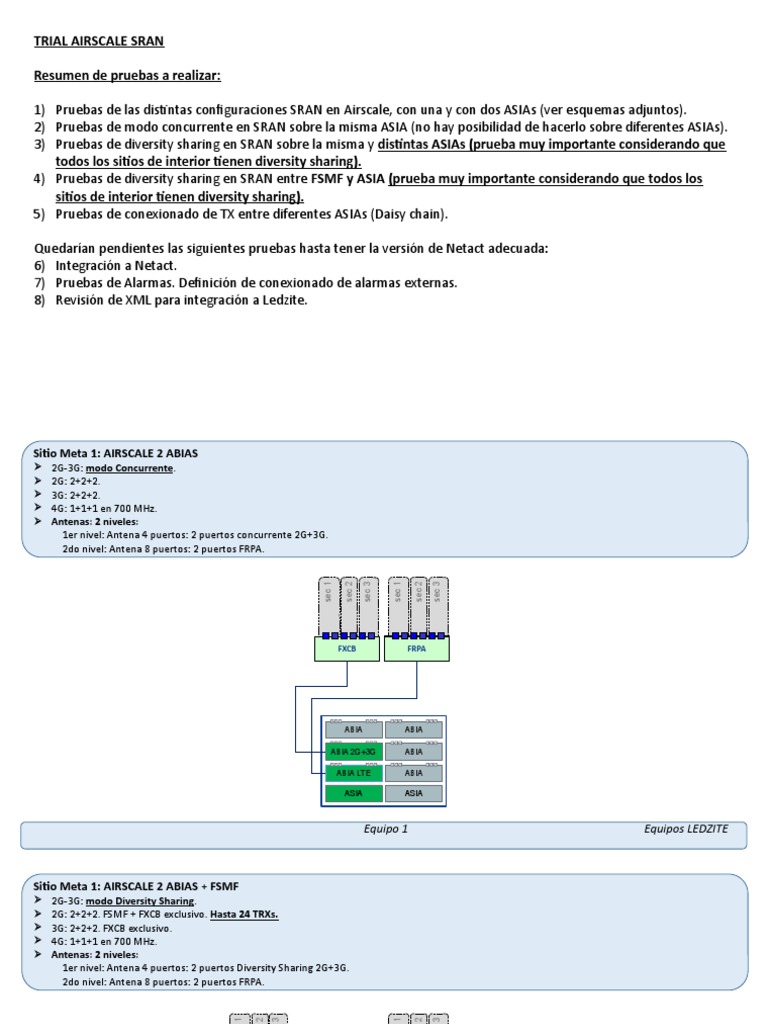

TRIAL AIRSCALE SRAN

Resumen de pruebas a realizar:

1) Pruebas de las distintas configuraciones SRAN en Airscale, con una y con dos ASIAs (ver esquemas adjuntos).
2) Pruebas de modo concurrente en SRAN sobre la misma ASIA (no hay posibilidad de hacerlo sobre diferentes ASIAs).
3) Pruebas de diversity sharing en SRAN sobre la misma y distintas ASIAs (prueba muy importante considerando que
todos los sitios de interior tienen diversity sharing).
4) Pruebas de diversity sharing en SRAN entre FSMF y ASIA (prueba muy importante considerando que todos los
sitios de interior tienen diversity sharing).
5) Pruebas de conexionado de TX entre diferentes ASIAs (Daisy chain).

Quedarían pendientes las siguientes pruebas hasta tener la versión de Netact adecuada:
6) Integración a Netact.
7) Pruebas de Alarmas. Definición de conexionado de alarmas externas.
8) Revisión de XML para integración a Ledzite.
Sitio Meta 1: AIRSCALE 2 ABIAS
 2G-3G: modo Concurrente.
 2G: 2+2+2.
 3G: 2+2+2.
 4G: 1+1+1 en 700 MHz.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos concurrente 2G+3G.
2do nivel: Antena 8 puertos: 2 puertos FRPA.

sec 2
sec 2

sec 1

sec 3
sec 1

sec 3
FXCB FRPA

ABIA ABIA

ABIA 2G+3G ABIA

ABIA LTE ABIA

ASIA ASIA

Equipo 1 Equipos LEDZITE

Sitio Meta 1: AIRSCALE 2 ABIAS + FSMF
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2. FSMF + FXCB exclusivo. Hasta 24 TRXs.
 3G: 2+2+2. FXCB exclusivo.
 4G: 1+1+1 en 700 MHz.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G.
2do nivel: Antena 8 puertos: 2 puertos FRPA.

sec 2
sec 2
sec 3
sec 1

sec 1

sec 3
FXCB 2G FXCB 3G FRPA

ABIA ABIA

ABIA 3G ABIA

ABIA LTE ABIA

FSMF 2G ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 2: AIRSCALE 3 ABIAS
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. Hasta 24 TRXs.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2

sec 2
sec 1

sec 3

sec 3
sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA 3G ABIA

ABIA 2G+LTE ABIA

ABIA LTE ABIA

ASIA ASIA

Equipo 1 Equipos LEDZITE

Sitio Meta 2: AIRSCALE 3 ABIAS + FSMF
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. En FSMF.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2

sec 2
sec 1

sec 3

sec 3
sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA 3G ABIA

ABIA LTE ABIA

ABIA LTE ABIA

FSMF 2G ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 3: AIRSCALE 4 ABIAS
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. Hasta 24 TRXs.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2
sec 3

sec 2

sec 3
sec 1

sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA ABIA

ABIA 2G+LTE ABIA 3G

ABIA LTE ABIA 3G

ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 3: AIRSCALE 4 ABIAS
 2G-3G: modo concurrente (AMBA).
 2G: 2+2+2_2+2+2.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2
sec 3

sec 2

sec 3
sec 1

sec 1
FXCB 2G FXFC 2G FRPA FRIJ FRIJ FRIJ

ABIA ABIA

ABIA 2G+LTE ABIA 3G

ABIA LTE ABIA 3G

ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 3: AIRSCALE 4 ABIAS + FSMF
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2
sec 3

sec 2

sec 3
sec 1

sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA ABIA

ABIA LTE ABIA 3G

ABIA LTE ABIA 3G

FSMF 2G ASIA ASIA

Equipo 1 Equipo 2 Equipo 3 Equipos LEDZITE

Sitio Meta 3: AIRSCALE 4 ABIAS – CASO 4 SECTORES
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. Hasta 24 TRXs.
 3G: 2+2+2+2_2+2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2

sec 4

sec 2
sec 1

sec 3

sec 3
sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FXCB 3G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA ABIA

ABIA 2G+LTE ABIA 3G

ABIA LTE ABIA 3G

ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 4: AIRSCALE 5 ABIAS
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. Hasta 24 TRXs.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2
sec 3

sec 2

sec 3
sec 1

sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA ABIA 3G

ABIA 2G+LTE ABIA 3G

ABIA LTE ABIA 3G

ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 4: AIRSCALE 5 ABIAS + FSMF
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2.
 3G: 2+2+2_2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2
sec 3

sec 2

sec 3
sec 1

sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA ABIA 3G

ABIA LTE ABIA 3G

ABIA LTE ABIA 3G

FSMF 2G ASIA ASIA

Equipo 1 Equipo 2 Equipo 3 Equipos LEDZITE

Sitio Meta 4: AIRSCALE 5 ABIAS – CASO 4 SECTORES
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. Hasta 24 TRXs.
 3G: 2+2+2+2_2+2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2

sec 4

sec 2
sec 1

sec 3

sec 3
sec 1
FXCB 2G FXCB 3G FXFC 2G FXFC 3G FXCB 3G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA ABIA 3G

ABIA 2G+LTE ABIA 3G

ABIA LTE ABIA 3G

ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE

Sitio Meta 5: AIRSCALE 6 ABIAS
 2G-3G: modo Diversity Sharing.
 2G: 2+2+2_2+2+2. Hasta 24 TRXs.
 3G: 2+2+2+2_2+2+2+2.
 4G: 1+1+1_1+1+1 Dual Band.
 Antenas: 2 niveles:
1er nivel: Antena 4 puertos: 2 puertos Diversity Sharing 2G+3G 850 MHz + 2 puertos Diversity Sharing 2G+3G 1900 MHz .
2do nivel: Antena 8 puertos: 2 puertos FRPA, 4 puertos FRIJ.

sec 2
sec 2
sec 3

sec 1

sec 3
sec 1

sec 4
FXCB 2G FXCB 3G FXFC 3G FXCB 3G FXFC 3G FRPA FRIJ FRIJ FRIJ

ABIA 3G ABIA 2G+3G

ABIA 3G+LTE ABIA 3G

ABIA LTE ABIA 3G

ASIA ASIA

Equipo 1 Equipo 2 Equipos LEDZITE
