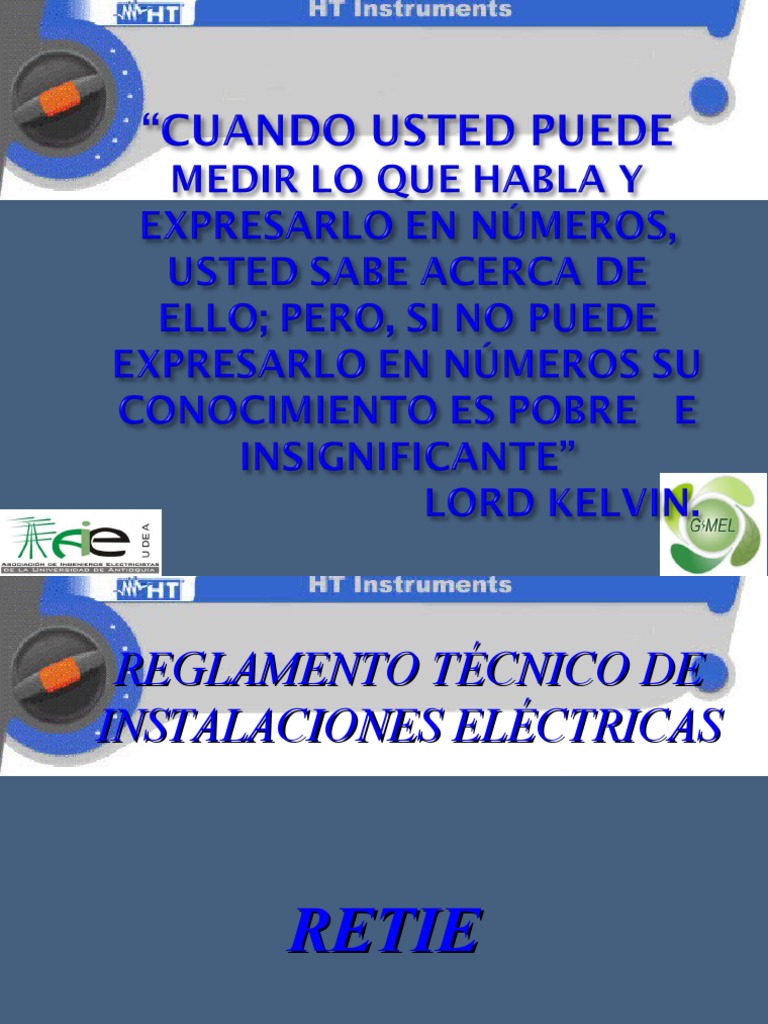

REGLAMENTO TÉCNICO DE

INSTALACIONES ELÉCTRICAS

RETIE
 OBJETO
 Es establecer medidas que garanticen la
seguridad de las personas, de la vida
animal y vegetal y de la preservación del
medio ambiente; previniendo, minimizando
o eliminando los riesgos de origen
eléctrico.
 CAMPO DE APLICACION
 Debe ser aplicado a toda nueva instalación
o ampliación, a partir de su entrada en
vigencia, en los procesos de Generación,
Transmisión, Transformación, Distribución
y utilización de la energía.
 Apantallamiento (Shielding)
Elementos metálicos que se instalan alrededor
de los dispositivos que se desean proteger
contra los efectos de una perturbación
electromagnética.
 Barraje equipotencial BE
(Ground Busbar, Ground Bar, Ground Bus o
Grounding Block)
Conductor de tierra colectiva, usualmente una
barra de cobre o un cable que permite la unión
de dos o más conductores y garantiza el mismo
potencial.
 Conductor de puesta a tierra de equipo
(Grounding Conductor Equipment)
Conductor usado para conectar partes metálicas
que no transportan corriente, como canalizaciones
y gabinetes con el punto neutro o con el
conductor del electrodo de puesta a tierra.
 Conductor del electrodo de puesta a tierra
(Grounding Electrode Conductor)
Conductor que es intencionalmente conectado a
una puesta a tierra, desde el punto neutro, bien
sólidamente o a través de una impedancia
limitadora de corriente.
 Conexión equipotencial (Equipotencial
Bonding)
Conexión eléctrica entre dos o más puntos, de
tal manera, que ante el paso de una corriente
quedan esencialmente al mismo potencial.
 Electrodo de puesta a tierra (Grounding
Electrode)
Conductor o grupo de ellos en contacto con el
suelo, para proporcionar una conexión eléctrica
con el terreno. Puede ser una varilla, un tubo,
una placa o un cable, resistentes a la humedad y
a la acción química del terreno.
 Malla de alta frecuencia (Signal Reference Grid)
Malla de conductores que se instala bajo el piso
de centros de cómputo, para apantallar señales
de alta frecuencia y evitar interferencias
electromagnéticas.
 Malla de puesta a tierra
Sistema de electrodos horizontales conformado
por conductores desnudos interconectados y
enterrados proporcionando una referencia
común para dispositivos eléctricos o estructuras
metálicas.
 Puesta a neutro
Sistema de protección contra contactos eléctricos
indirectos, que consiste en unir las carcasas de los
equipos al neutro, de tal forma que los defectos de
aislamientos, se transformen en cortocircuitos entre
fase y neutro. Ya no se utiliza.
 Puesta a tierra (Grounding o Earthing)
Grupo de elementos conductores equipotenciales,
en contacto eléctrico con el suelo o una masa
metálica de referencia común, que distribuye las
corrientes eléctricas de falla en el suelo o en la masa.
Comprende electrodos, conexiones y cables
enterrados.
 Resistencia de puesta a tierra o resistencia de
dispersión (Earth Resistance)
Es la relación entre el potencial del sistema de
puesta a tierra a medir, respecto a una tierra
remota y la corriente que fluye entre estos
puntos.
 Sistema de puesta a tierra (SPT)
Conjunto de elementos conductores de un
sistema eléctrico específico, sin riesgo de
interrupción involuntaria, que conectan los
equipos eléctricos con el terreno o una masa
metálica. Comprende la puesta a tierra y el
cableado puesto a tierra.
 Tensión neutro-tierra
Diferencia de potencial entre el conductor
neutro de un circuito y la puesta a tierra, a
causa de la corriente que circula por el neutro.
 Tierra remota (Earth Remote)
Puesta a tierra lejana, respecto a la puesta a
tierra considerada, para la cual se asume que
su potencia es cero y que no causa
interferencia.
 Tierra aislada (Insulated Equipment Grounding
Conductor)
Es un conductor de tierra de equipos electrónicos,
aislado y que recorre las mismas conducciones o
canalizaciones que los conductores de alimentación.
 Tierra de protección
Conjunto de conductores puestos a tierra, en cables,
tomacorrientes y clavijas que se acoplan a un equipo,
para prevenir electrocuciones por contactos con partes
metálicas energizadas accidentalmente.
 PARÁMETROS DEL SUELO

Parámetro Símb. Unidad Varía con:

Resistividad  .m frecuencia, humedad del suelo,

substancias disueltas
(principalmente las sales) y
temperatura
Permitividad  F/m frecuencia, humedad del suelo

Permeabilidad  H/m aproximadamente constante (r =1)

Resistividad del terreno (Earth Resistivity)
Es la relación entre la diferencia de potencial en
un material y la densidad de corriente que
resulta en el mismo. Es la resistencia específica
de una sustancia. Numéricamente es la
resistencia ofrecida por un cubo de 1 m x 1 m x
1 m, medida entre dos caras opuestas. Se da en
ohmio metro (.m).
 Factores que Influencian la
Resistividad del Terreno
 Tipo de suelo.
 Mezcla de diversos tipos de suelo.
 Suelos estratificados en capas con
profundidades y materiales diferentes.
 Contenido de humedad.
 Temperatura.
 La compactación y presión.
 La composición química y la concentración
de las sales disueltas en el agua.
 ANSI/IEEE SDT 81-1983 IEEE Guide for
Measuring Earth Resistivity, Ground
Impedance, and Earth Surface Potencials of
Ground System.
 ANSI/IEEE SDT 81.2 -1991 IEEE Guide for
Measurement of Impedance and Safety
Characteristics of Large, Extended or
Interconnected Grounding Systems.
 ANSI/IEEE STD 80 - 2000 IEEE Guide for
Safety in AC Substation Grounding.
 Con el fin de caracterizar un terreno, se debe
medir su resistividad aparente, para lo cual
el método más usado es:

 MÉTODO DE WENNER.
 10 % de a

a a a
I 

b
a a a

 =2aR
La distancia “a” entre electrodos se puede definir como la
profundidad a la que se esta midiendo la resistividad del terreno.

Ej. Si los electrodos están separados 10 m, entre si podemos decir

que se esta midiendo la resistividad del terreno a 10 m de
profundidad
 INTERPRETACIÓN MEDICIONES DE RESISTIVIDAD.
MODELOS DE SUELO.

El suelo no es un material homogéneo y las resistividades medidas son apenas

aparentes
La información de referencia será entonces el perfil a vs a

SUELO HOMOGÉNEO
Los valores medidos no se apartan en más de un 30% del mayor de los datos arrojados
por las medidas.

SUELO A DOS CAPAS HORIZONTALES




Líneas de corriente en suelos a capas. a) suelo homogéneo de
resistividad  ; b) suelo a dos capas horizontales, 2 < 1 ; c)
suelo a dos capas horizontales,  2 >  1.

 La R.P.T varía con las diferentes épocas del
año.
 Se deben programar pruebas periódicas
para mantener un perfil histórico de su
comportamiento.
 A M
Punto de
unión
N B
Electrodo
de medición

Electrodo
de corriente
SPT a
medir
 Alinear el S.P.T con los electrodos de prueba.
 La distancia entre el S.P.T y el electrodo de corriente
debe ser suficientemente grande para que el
electrodo de potencial pueda llegar a la región
plana de la curva.
 Electrodos limpios  buen contacto con el terreno.
 Las medidas deben ser hechas con suelo seco 
mayor resistencia a tierra (anotar condiciones del
suelo).
 Oscilaciones en la lectura  interferencias 
cambiar de dirección.
 No deben hacerse mediciones con
condiciones atmosféricas adversas.
 No tocar los electrodos de prueba ni los
cables de conexión.
 Utilizar calzado y guantes de aislamiento
para ejecutar las medidas.
 El S.P.T a medir debe estar desconectado del
sistema eléctrico.
 .Antes de proceder a la medición de resistencia,
debe medirse la tensión originada por corrientes
espurias. Si supera los 30 voltios, no debe medirse y
localizar la falla.
 .Cuando se manipulen los cables de los electrodos
de prueba, procure bajo ninguna circunstancia
completar (cerrar) el circuito con las manos u otra
parte del cuerpo, entre puntos que podrían estar a
diferencias de potencial alto.
 Se debe procurar que alrededor del electrodo de
corriente no hayan curiosos ni animales durante la
prueba.
 MÉTODO DE LA CAÍDA DE
POTENCIAL
A 

E P C

Electrodo de Electrodo de
Puesta a tierra potencial corriente
medir
0.618 d

d
CONSTRUCCIÓN DE LA CURVA DE
RESISTENCIA VS DISTANCIA
A 

E C
P1 P2 P3 Pn

C
HT INSTRUMENTS, dentro de su portafolio de equipos
de medición tiene dos equipos que nos permiten medir la
resistencia de tierra y la resistividad del terreno

1.GEO 416

2.M71
Medidor digital de la resistencia de tierra con picas
(telurómetro) y resistividad del terreno, medida de tensión
eficaz (trms), salida RS232(optoaislada), memorias,
Autoapagado, Visualizador Retroiluminado con Ayuda en
línea CAT III 600V.

Incluye:
cables y picas + manual de instrucciones + certificado de
calibración + bolsa de transporte
Medidor digital de la resistencia de Tierra con picas
(telurómetro), método 3 y 2 hilos, medida de tensión
de avería, Auto apagado, CAT III 600V.

Incluye:
cables y picas de tierra + manual de instrucciones +
certificado de calibración + bolsa de transporte
1. Ubicado sobre el menú MOD, con las flechas derecha-
izquierda escoja  , luego enter.
2. Con las fechas derecha-izquierda ubíquese en el menú
DIST (Distancia) y con las flechas arriba-abajo
seleccione “a” (distancia de separación de los
electrodos, luego enter.
3. Con las fechas derecha-izquierda ubíquese en el menú
UNIT (unidad de medida) y con las flechas arriba-abajo
seleccione si desea hacer la medida en metros (m) o en
Pies (ft) luego enter.
4. Inserte los cables en el equipo según el gráfico anterior
y conecte los caimanes a estos. TENGA EN CUIDADO
CON EL BUEN ACOPLE DE ESTOS CON LOS
CABLES
5. Clave en el terreno a inspeccionar los varillas a la
distancia “a” (LA MISMA QUE FUE
SELECCIONADA EN EL EQUIPO)
6. Conecte los caimanes a los electrodos
7. Presione la tecla GO y el equipo realizara la
medida.
Observaciones:
La medida de resistividad que presenta el equipo esta dada
en .m debe tener en cuenta:
1. No debe desarrollar la formula de resistividad para
la distancia elegida.
2. La profundidad a la que deben ser clavados los
electrodos debe ser igual a 1/20 de “a”. Si los
electrodos son clavados a mayor profundidad
probablemente la medida de resistividad será
errónea.
MEDICION DE LA RESISTENCIA DE TIERRA A 3
PUNTOS…. HT GEO416
1. Ubicado sobre el menú MOD, con las flechas derecha-
izquierda escoja 3w, luego enter.
4. Inserte los cables en el equipo según el gráfico
anterior y conecte los caimanes a estos. TENGA EN
CUIDADO CON EL BUEN ACOPLE DE ESTOS
CON LOS CABLES
5. Clave en el terreno a inspeccionar, dos varillas: la
primera a 5 veces la diagonal de la malla tierra o 5
veces la medida del electrodo de tierra. La segunda
que será la que se moverá metro a metro hacia la
tierra a medir. a un metro de la primera.
1. Ubicado sobre el menú MOD, con las flechas derecha-
izquierda escoja 3w, luego enter.
4. Inserte los cables en el equipo según el gráfico
anterior y conecte los caimanes a estos. TENGA EN
CUIDADO CON EL BUEN ACOPLE DE ESTOS
CON LOS CABLES
5. Clave en el terreno a inspeccionar, dos varillas: la
primera a 5 veces la diagonal de la malla tierra o 5
veces la medida del electrodo de tierra. La segunda
que será la que se moverá metro a metro hacia la
tierra a medir. a un metro de la primera.
1. Conecte los caimanes a los electrodos.
2. Presiones la tecla GO y el equipo realizará la medición.

Observaciones:
Realizada la primera medida, desplace el segundo electrodo
un metro mas y realice sucesivamente hasta superar el
70% de la distancia a la que esta ubicado el primer
electrodo
Tenga en cuenta que en el 61.8% de la medida a la que esta
ubicado el primer electrodo, puede definirse como una
medida confiable de resistencia de tierra.
