Freatrimetría

Pozos de Observación (PO)

Instalación
Medición y monitoreo
Regresión simple estadística y gráfica
Planos de isohipsas
Planos de igual nivel freático
Planos de isosalinidad
Dirección del flujo subsuperficial
Dirección de las líneas de drenaje

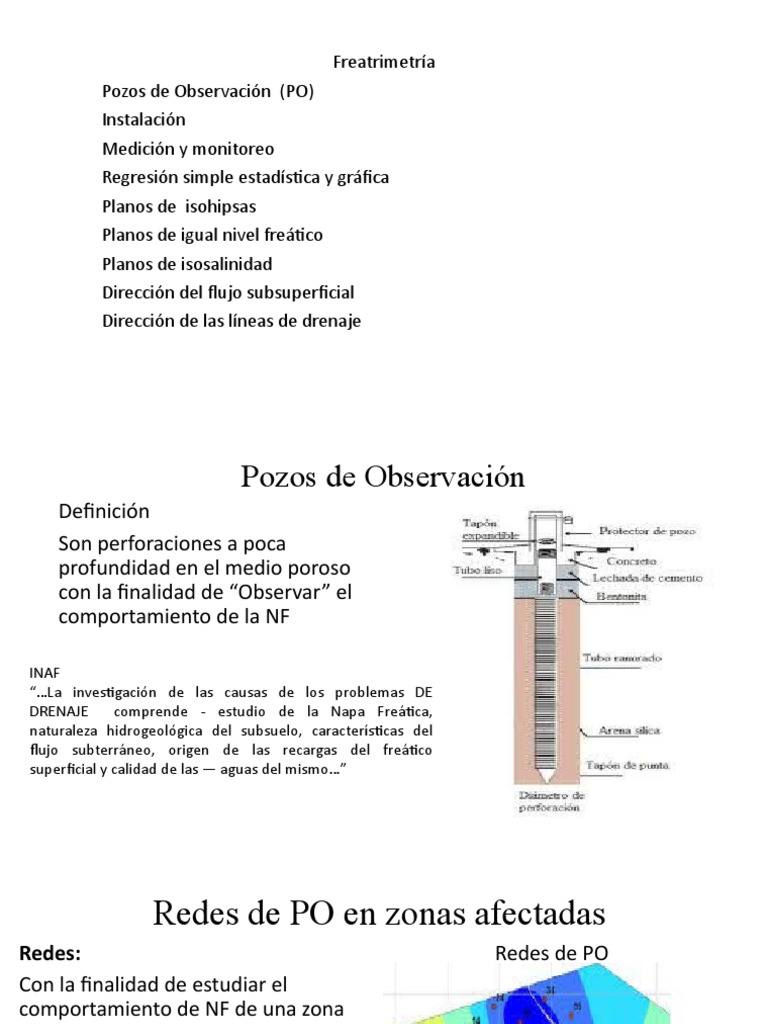

 Pozos de Observación
Definición
Son perforaciones a poca
profundidad en el medio poroso
con la finalidad de “Observar” el
comportamiento de la NF

INAF
“…La investigación de las causas de los problemas DE
DRENAJE comprende - estudio de la Napa Freática,
naturaleza hidrogeológica del subsuelo, características del
flujo subterráneo, origen de las recargas del freático
superficial y calidad de las — aguas del mismo…”
 Redes de PO en zonas afectadas
Redes: Redes de PO
Con la finalidad de estudiar el
comportamiento de NF de una zona
afectada se instalan uniformemente en
forma más o menos simétrica y con
una determinada densidad
dispositivos que puedan durar lo
suficientemente durante el tiempo
que dure los estudios
El uso de las coordenadas geográficas
de los planos es un buen sistema
 Diferencias entre un PO y un Piezómetro
Semejanza
ambos son dispositivos que se instalan
en las zonas afectadas
Diferencias

Variable PO Piezómetro
mide Nivel freático Presión del medio
Instalación Acuífero libre Ac semi o confinado
Ingreso del agua lateral Del fondo
Tipo de presión P. Atmosférica P. positiva o negativa
Utilidad de los Piezómetros para el drenaje
• Informan sobre la posible
recarga de acuíferos sub
yacentes Piezómetro
PO
• Indican la resistencia vertical de
los acuíferos semiconfinados
• Son importantes para la
determinación del balance
hidrogeológico
 Tipos de PO
Temporales noria
Solo sirven para una sola medida; se
emplean en los estudios de
reconocimiento
Definitivos
Son dispositivos que se instalan en definitivo
la matriz sólida para obtener varias
medidas en ele tiempo.
Dispositivos existentes
Se refiere a la existencia de norias,
PO o cualquier otra estructura
propia del lugar. temporal
 Instalación de PO
Profundidad
Para asegurar todas las medidas,
la profundidad no debe de ser
menor que un (01) metro por
debajo del NF.
Costos
El tipo de PO estará en función
del costo y duración del estudio
Los PO que instaló CENDRET y el
INAF en el Perú son como se Zona de ingreso del agua
describen (1m)
 materiales
Cajas eléctricas
Para encofrado cemento

Taladro manual

Filtro de Tejido de PVC

Tubo plástico ¾” Cinta adhesiva agregados

barrena
 Pérdidas de PO instalados
CAUSAS
La razones que os PO son
constantemente destruidos por
terceros son básicamente:
• Curiosidad de niños
• Temor de los agricultores por sus
tierras.
• PO instalados en lugares de
mucho tránsito; o muy cercanos
a ríos o lagunas, etc
PRECAUCIONES
• Instalar el PO en zonas no muy
visibles
• Tratar de camuflar el PO
• Solicitar permiso de ingreso y
explicar al propietario sobre el
beneficio del estudio y que no
afectará a su predio.
 lecturas
Profundidad del NF
Equipos:
Sonda
Sonda eléctrica eléctrica
Sonda acústica
Clock
nylon

5cm
Clock

Cavidad acústica
Θ 1/2
 lecturas
Muestras de agua Muestreador de Al o PVC
Dependiendo del diámetro del PO Frascos para muestras
se prepara un dispositivo para cuerda

extraer el agua del NF.

Para el análisis químico completo
se determinan los pozos claves ventana
por zona
10cm Etiquetas seguras

tapa
 Variación del NF en el tiempo
La profundidad del NF puede Histograma anual del NF
aumentar por el incremento de
precipitaciones, campañas NF
agrícolas etc. (m)

En la costa peruana existen años

secos y años húmedos.
También, ocasionalmente la
presencia del FEN.
En conclusión el NF varía en el año Tiempo “T” (meses)
y en períodos largos.
Para el drenaje se necesita saber
esta variación
Comportamiento del NF en períodos largos
Fluctuación del NF

NF

Años secos Años normales Años húmedos

 Producto del monitoreo de PO en el tiempo
a) la velocidad de ascenso y
descenso del nivel del agua;
b) la profundidad de la capa de
agua por debajo o de la superficie
del terreno, lo cual revela períodos
del año crítico;
c) en combinación con los
componentes del balance del agua
(precipitación, riego, bombeo de
pozos, evaporación, etc.), ayuda a
comprender la causa de las
variaciones de la capa de agua;
d) hidrogramas que cubren varios
años, indican la tendencia del
comportamiento del agua
subsuperficial.
Según (Pizarro, 1985 y
Grassi, 1981).
“…Las causas principales de
la salinización de los suelos
agrícolas en los distritos de
riego son: filtración en la
red de canales de tierra,
manejo deficiente del riego,
conservación deficiente de
la red de drenaje, uso de
aguas de mala calidad para
riego y fluctuación de los
mantos freáticos someros …”
 Continuación del monitoreo
Según De Ridder (1978)
Indica que los pozos deben ubicarse de considerando los
siguientes aspectos: “…
a) a lo largo y perpendicularmente a las líneas del flujo del agua
subsuperficial;
b) en los emplazamientos donde puedan esperarse cambios en la
pendiente de la capa de agua;
c) en zonas donde es probable que sucedan cambios
significativos en la elevación de la capa de agua;
d) en las márgenes de los ríos y a lo largo de líneas
perpendiculares a ellos, para determinar la curvatura de la carga
freática cerca de estos cursos de agua; y
e) en zonas donde existan cargas freáticas superficiales o puedan
esperarse en el futuro (por ejemplo en zonas con una intensidad
de riego relativamente alta, o en zonas de filtración)…”
 Lecturas del NF
PO…………………………………………. Responsable………………………………..
Coordenadas…………………………
Asistente………………………………………
Fecha instalación………………….. Chofer…………………………………………
Copta PO……………………………… Lugar……………………………………………
Cota terreno……………………….. Hoja N°
Fecha Lectura Cota NF CC RAS Otros




 Redes en predios agrícolas
Sistema de cuadrículas Red de PO en un predio
• Se propone instalar cuadrículas
de ejes perpendiculares cuyo 8
distanciamiento está en función
7
del tamaño del predio.
• Instalar los PO en los vértices 5

• Numerar con letras el eje 4

horizontal y con números el eje 3

vertical
2
• Instalar los PO en los vértices
1
A B C D E F G
 Interpolación de PO
Métodos Ejemplo
escalímetro
Para interpolar las lecturas de los 88.4
PO de una fecha determinada, se 88.0
puede utilizar los mismos 88.40

métodos que se usan en 87.0

topografía, tales como: 88.40
• Método de la guitarra 88.80 86.0

• Software especializados etc. 87.00

85.0

86.60 84.0
86.60 83.80
85.00 84.00
 Dirección del flujo
Una vez construido las curvas
isohipsas de dibuja la dirección del
flujo que son líneas
perpendiculares a las isohipsas: 88 89 90

Las curvas deben ser planteadas a 87

mano alzadas (no con regla)

A B C D E F G
 Tendencias típicas de las curvas isohipsas
Descarga Fuente de descarga
Se refiere a estructuras que
captan el flujo del NF; son las
mejores fuentes de drenaje
natural; puede ser un dren, una
quebrada o un cauce bajo de un 55
río
54

53

52
 Tendencias típicas de las curvas isohipsas
Recarga Canal de riego 55
Son cursos de agua que están
por encima del NF que tienden 54
a abastecer de agua al NF
Ejemplo; canales de riego,
lagos, cauces de río elevados 53

etc.

52
 Tendencias típicas de las curvas isohipsas
Pozos tubulares
Pozo tubular
Cuando los PT funcionan el NF se
deprime en forma cónica
ST
NF

PT

50
52 53 54 55

isohipsas
 Tendencias típicas de las curvas isohipsas
Fuentes localizadas de recarga Almacigueras, pozas de almacenaje
Existen en los valles algunas
accidentes o sistemas de
almacenaje de agua, tales como
pozas de almacenaje, almacigueras,
etc.
Cuyas isohipsas distorsionan
tendencia de las isohipsas de la
zona
 Tendencias típicas de las curvas isohipsas
Formaciones impermeables Barrera impermeable
Son formaciones que regularmente
65
se encuentra en la cuenca
sedimentaria; pueden ser restos de
la cordillera o formaciones eólicas 64
impermeables (Calcáreo)

63

62
 Tendencias típicas de las curvas isohipsas
Terrazas
En los valles pueden encontrarse terrazas
diferencias de niveles entre una
65
terraza y otra; la recarga de la
terraza de nivel superior puede 64

ofrece una recarga a la más naja. 63

62
3 formas de isohipsa en un río

Rescarga Mixto Descarga

 Tendencias típicas de las curvas isohipsas
Curva de abatimiento Zanja de drenaje
Las zanjas de drenaje funcionan D
PO
como estructuras de descarga
del NF. NF
Se instalan PO en las márgenes
de las zanjas, con la finalidad de
determinar la distancia “D” que
pueda abracar su alcance.
 ISOPROFUNDIDAD
Definición Niveles del terreno y del NF
Se refiere a zonas que tienen la
misma profundidad del NF y sirve
para determinar las zonas de NT

mayor afectación por excesos de h1 h2 h3 h4 h5

humedad. NF
Construcción de los planos de isoprofundidad
• Se superponen los planos
topográficos e isohipsas. isohipsas

• En un tercer plano se
determinan los cruces de las topografía
isolíneas superpuestas
• Se unen los puntos de cruce
determinando las zonas de
isoprofundidad
mayor afectación.
 Categorías de afectación

Profundidad cm clasificación
<0 Muy afectado
0 - 50 Ligeramente afectado
50 - 100 afectado
100 – 150 Con peligro de afectación
150 > Sin peligro de afectación
