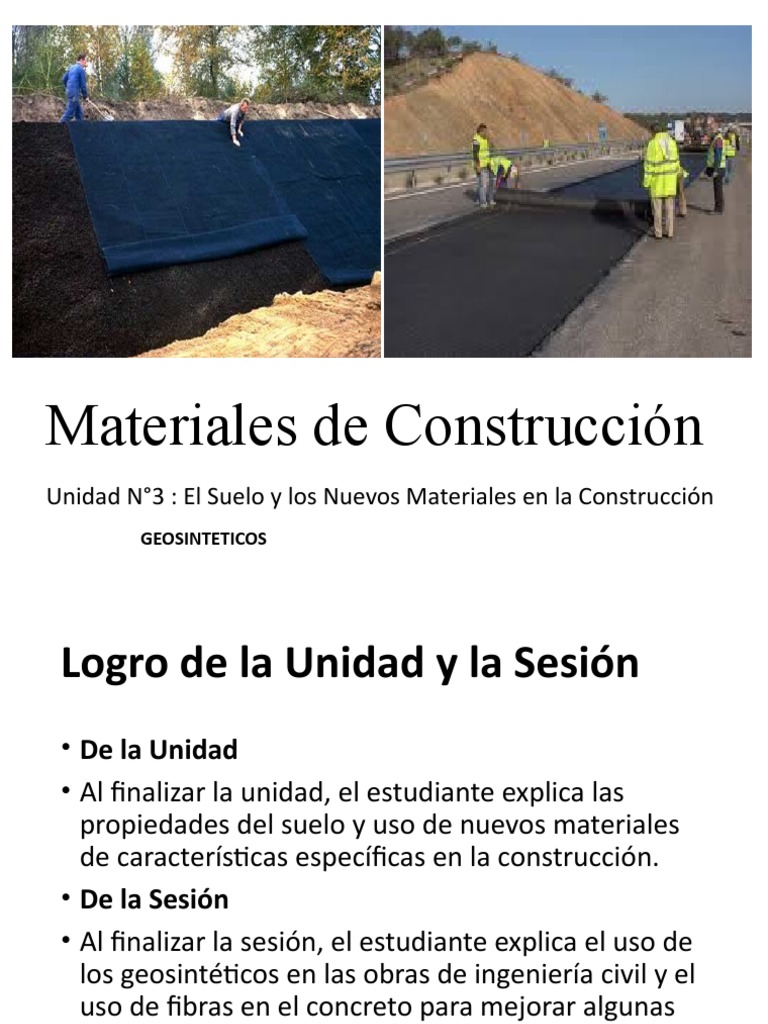

Materiales de Construcción

Unidad N°3 : El Suelo y los Nuevos Materiales en la Construcción

GEOSINTETICOS
Logro de la Unidad y la Sesión
• De la Unidad
• Al finalizar la unidad, el estudiante explica las
propiedades del suelo y uso de nuevos materiales
de características específicas en la construcción.
• De la Sesión
• Al finalizar la sesión, el estudiante explica el uso de
los geosintéticos en las obras de ingeniería civil y el
uso de fibras en el concreto para mejorar algunas
de sus propiedades en los procesos constructivos.
Índice de la Sesión
1. Geosinteticos
2. Geomallas
3. Geotextiles
4. Geomantas
5. Geotubos
6. Geomembrana
7. Geoceldas
Geosintéticos
• Los geosintéticos son materiales de construcción de
origen sintético, poliméricos y planos usados con
tierra, roca y otros materiales en aplicaciones en
contacto con materiales geomecánicos.
• El Geosintetico es un término general que identifica
una gama de productos, tales como geotextiles,
geomembranas, geomallas, georedes,
geocompuestos, geomantas, geotubos y muchos
otros.
 Funciones
• Se refiere al aislamiento de dos suelos
diferentes. La función es prevenir el
entremezclado de dos suelos durante la
vida de diseño de la estructura.
• Los geotextiles son comúnmente usados
para esta función cuando se construyen
debajo de una sección de pavimento del
camino.
Separación
 Funciones
• Esta función tiene dos objetivos:
Retener las partículas más pequeñas del
suelo y permitir el paso del agua
proveniente del suelo filtrado.
En
ambas funciones, las de filtración y
separación, el agua pasa a través del
geotextil.
Filtración
 Funciones
• El geosintético se somete a una carga o
fuerza de tensión sostenida, soporta las
fuerzas de tensión las cuales no pueden
ser cargadas por el suelo. Se convierte
en un sistema suelo/geosintético, que
ayuda a distribuir las cargas a través del
pavimento, para dar una mayor área de
soporte.
Reforzamient
o
 Funciones
• Se refiere al uso de un geosintético para
proteger otro componente dentro de
una aplicación completa. La función de
protección típicamente se refiere al uso
de un geotextil para proteger una
geomembrana de ser dañada por
partículas de rocas, escombros u otros
materiales.

Protección
Función de Protección
Tipos de Geotextiles

 Geotextiles

 Geomalla Biaxial

• Geomantas
• Geomenbranas
• Geoceldas
 Geotubos
 Geomalla Biaxial
• Estructura plana a base de polímero
constituida por una malla abierta y
regular de elementos resistentes a la
tracción ligados entre ellos según una
forma regular, pudiendo estar
ensamblados por extrusión, encolado
o entrelazado, en la cual las aberturas
tienen dimensiones superiores a las
de los constituyentes.
Geomallas
Como trabaja la Geomalla
Preparación para la ubicación de
la geomalla:
• Deben eliminarse los detritos, árboles y demás
vegetación.
• La superficie debe estar bien allanada
Colocación de la Geomalla
• La geomalla debe colocarse en el lugar de diseño y
desenrollarse manualmente encima de la
subrasante.
 Colocación de la Geomalla
• Las geomallas deben traslaparse en el mismo sentido
en el cual se esparce el relleno
Colocación de la Geomalla
• Los rollos de geomalla adyacentes deben atarse
según lo recomendado
 Descarga y distribución del
relleno sobre la Geomalla
• Los equipos no deben operarse directamente encima
de la geomalla en suelo blando.
• Por lo general, se requiere una capa de relleno inicial
de no menos de seis pulgadas.
• Debe ejercerse cuidado para no enganchar la hoja de
la niveladora u otros equipos en la geomalla.
• En condiciones muy blandas, el relleno debe ser
colocado por una niveladora liviana, de baja presión
sobre el suelo
Descarga y distribución del
relleno
 Ventajas de la Geomalla
• Simplifica la construcción.
• Extiende la vida útil del
elemento construido.
• Reduce los materiales
requeridos y economiza la
obra.
• Puede reducir el tiempo de
construcción.
Geotextiles
Geotextiles
• El geotextil es un material textil plano, permeable
polimérico (sintético o natural) que puede ser no
tejido, tejido o tricotado, y que se utiliza en contacto
con el suelo (tierra, piedras, etc.) u otros materiales
en ingeniería civil para aplicaciones geotécnicas.
• Están diseñados con determinadas características de
resistencia y porosidad; actúan como elemento de
separación, refuerzo, filtro y drenaje, para utilizarlos
en la solución de diversos problemas geotécnicos
Propiedades Mecánicas
• Resistencia a la perforación dinámica
No hay daños en el geotextil mientras
caen las piedras en la construcción.

• La alta resistencia a la tracción

previene el daño del geotextil cuando
el agregado es desplazado
horizontalmente como consecuencia
de efectos de cuña durante la presión
vertical
Propiedades Mecánicas
• La alta resistencia a la perforación o
puzonada permite estirarse al
geotextil alrededor de la superficie
irregular de construcción.

• La alta resistencia a la perforación

previene la perforación cuando la
presión del material de relleno causa
la migración de suelo fino en
cavidades de la capa del agregado.
Características del Geotextil
• Resistencia a la Tensión.- El geotextil, puede absorber
esfuerzos producidos en estructuras sometidas a
carga
• Elongación.- Permite un acoplamiento en terrenos
irregulares, manteniendo su resistencia, bajo
deformaciones iniciales.
• Resistencia Química.- Debido a su fabricación en
polipropileno, los geotextiles resisten ácidos, álcalis,
insectos, etc.
Características del Geotextil
• Permeabilidad y Flujo Planar.- Permiten mejor
drenaje en el sentido del plano y en el sentido
perpendicular a este.
• Resistencia a la temperatura.- El polipropileno es
resistente a altas temperaturas.
• Capacidad de Filtración.- Por su porometría, los
geotextiles permiten el paso del agua y retienen los
materiales fines.
Funciones del Geotextil
• Separación.- Impide la contaminación de los
agregados seleccionados, en el suelo natural
Uso del Geotextil como Refuerzo

• Todo suelo tiene una

baja resistencia a la
tensión. El geotextil,
colocado
adecuadamente,
absorbe los esfuerzos
de tensión que el
suelo no posee.
Uso del Geotextil para Filtración
• Permite el paso del agua a través de sus poros,
impidiendo que las partículas finas del suelo
traspasen el geotextil.
Uso del Geotextil en Drenaje
Planar
• Drena el agua en el plano del geotextil, evitando el
desarrollo de la presión de poros en la masa del
suelo.
Uso del Geotextil como Barrera
Impermeable
• Los geotextiles no tejidos, al impregnarse con
asfalto, elastómeros u otro tipo de mezclas
poliméricas, crean una barrera impermeable contra
líquidos.
 Uso del Geotextil como Protección
• Gracias al espesor y a la masa de los geotextiles no tejidos,
éstos absorben los esfuerzos inducidos por objetos
angulosos o punzantes, protegiendo materiales laminares
como es el caso de las geomembranas.
CLASIFICACION DE GEOTEXTILES
 No Tejidos
• Tienen una distribución de fibras aleatoria formada
por fibras o filamentos superpuestos en forma
laminar, consolidándose esta estructura por
distintos sistemas, tales como:
 Geotextiles no tejidos ligados
mecánicamente o agujados.
 Geotextiles no tejidos ligados
térmicamente o termosoldados.
 Geotextiles no tejidos ligados
químicamente o resinados
Tejidos
• Son cintas unidas de manera uniforme,
perpendiculares unas a otras; tienen las siguientes
características:
• Alta resistencia a la tensión con respecto a otros
geotextiles.
• Poco filtrantes y drenantes.
• Bajo costo, comparado a los no tejidos.
Tipos de Fibras
• Fibras naturales. Son de origen animal (lana, seda,
pelos), vegetal (algodón, yute, coco, lino) y mineral
(amianto, vidrio, metales).
• Fibras artificiales. Son las derivadas de la celulosa.
Son el rayón, la viscosa y el acetato.
• Fibras sintéticas. Cuando se le exige durabilidad, se
fabrica con fibras o filamentos obtenidos de
polímeros sintéticos.Los más empleados son el
poliester, polipropileno, polietileno,pollamida y
poliacrilico. Los Geotextiles fabricados con estos
polímeros son resistentes a los ataques de
microorganismos y bacterias.
Ejemplos de Geotextil
Geomantas
• Las geomantas tridimensionales están diseñadas
para la protección y vegetación de taludes sujetos a
erosión superficial y cuando existe un estrato de
suelo vegetable.
 Taludes con Suelos Vegetativos
• El sembrado de taludes
compuesto principalmente
por suelo superficial esta
limitado a la selección del
tipo de siembra, de tal
forma, que la calidad del
suelo, sea apropiada para el
crecimiento y preservación
de la vegetación.
Taludes con Suelos Vegetativos
• El uso de la geomanta tridimensional, resuelve el
problema y garantiza efectividad anti-erosión
durante la fase de vegetación.
• En los ciclos de crecimiento sucesivos, previene la
formación de surcos superficiales o profundos e
interactúa con las raíces sembradas,
suministrándoles un anclaje permanente y
evitando su desprendimiento.
Ejemplos de Geomantas

Texax Promat Tenax Multimat

Canales de tierra y bordos para
conducción de agua
 Geotubos
• Elementos elaborados en
base de geotextiles con
filamentos tridimencionales
para dar soluciones en menor
tiempo y que minimicen los
daños ambientales. Se trata
de inyección a presión de
materiales despejados o
succionados del sitio,
directamente al geotubo.
 Geotubos
• El geotubo es un
contenedor estructural que
confina el material creando
una solución altamente
flexible, de excelentes
características físicas y
mecánicas para el control de
los más variados fenómenos
que se pueden presentar en
el medio ambiente.
Aplicaciones para Geotubos:
• Pueden ser usados para el control de:
• Inundaciones o desbordamientos
• Crecientes de ríos
• Mareas altas
• Direccionamiento de flujos
• Rompeolas
• Muros altamente flexibles
Geomenbranas
• Son láminas impermeables fabricadas por
diferentes tipos de resinas, tales como: caucho
sintético, polipropileno, clorosulfunado, cloruro de
polivinilo, polietileno de alta, media y de baja
densidad; utilizando tecnologías que garantizan la
calidad y uniformidad de la membrana.
Aplicaciones para Geomembranas
• Función principal: impermeabilización en trabajos
de:
• Manejo de desechos sólidos
• Rellenos sanitarios
• Lagunas de oxidación
• Minería -Riego
• Reservorios
• Acuacultura
Aplicaciones para Geomembranas
• Función principal: impermeabilización en trabajos
de:
• Proyectos hidráulicos
• Canales de conducción
• Almacenamiento
• Lagunas de tratamiento de desechos de crudo
Tipos de Geomembranas
• Geomembranas de PVC
• Son láminas impermeables fabricadas con
resinas de PVC (cloruro de polivinilo) utilizando
tecnologías que garantizan la calidad y
uniformidad de la membrana.
• Geomembrana de polietileno (HDPE)
• Son láminas fabricadas a partir de resinas
poliméricas formuladas para determinados
usos cuya principal característica es una baja
permeabilidad, flexibilidad y una alta
resistencia, y su aplicación es la contención de
líquidos.
Geoceldas
• Son estructuras fabricadas de un material liviano
de gran resistencia como es el polietileno de alta
densidad dispuesto en forma de tiras.
• Estas tiras están unidas por soldadura y conforman
secciones extremadamente fuertes.
Funciones de las Geoceldas
• Confinamiento celular
• Geoceldas con paredes texturizadas: Para lograr
gran interacción friccional entre las paredes y el
relleno.
• Geoceldas con paredes perforadas: Para crear
celdas permeables, estables y con gran interacción
friccional.
 ¿Cómo trabaja el sistema?
• El sistema mejora la capacidad del material de relleno para
un amplio rango de aplicaciones, utilizando los principios del
confinamiento.
• Los materiales de relleno confinado, se comportan mejor
comparándolos con aquellos materiales no confinados.
 Ventajas del uso de Geoceldas
• Mejora la capacidad portante del suelo
• Disminuye o elimina el material de préstamo
• Se instala con poca maquinaria y tiene gran rendimiento.
 Aplicaciones para Geoceldas
• Vias:
Mejora la capacidad
portante.
Disminuye o elimina
el material de
préstamo.
Se instala con poca
maquinaria y con
grandes
rendimientos.
Aplicaciones para Geoceldas
•  Taludes:
Disminuye o elimina
el efecto erosivo del
agua y el viento
permitiendo el
desarrollo de
vegetación,
conformando un
conjunto de gran
estabilidad.
Aplicaciones para Geoceldas
• Canales:
Permite el reforzamiento y la construcción de
canales utilizando varios tipos de relleno como:
Tierra, Vegetación, Agregados y Concreto.
 Aplicaciones para Geoceldas
• Control de erosión
• Esta diseñada para minimizar
y/o eliminar los efectos de las
fuerzas erosivas del agua y del
viento a los que son expuestos
los suelos. La GEOCELDA es
altamente efectiva protegiendo
terraplenes de carreteras y vías
ferroviarias, bermas, diques,
rellenos de taludes y cimas.
 Tipos de Geoceldas
• Geoceldas con paredes
texturizadas:
• Para lograr gran interacción
friccional entre las paredes y
el relleno.
• Geoceldas con paredes
perforadas:
• Para crear celdas
permeables, estables y con
gran interacción friccional.
Conclusiones de Geosinteticos
• Los geosintéticos estabilizan el suelo, ya sea que
éste se encuentre por debajo de una carretera de
acceso limitado o de una calzada.
•  Los geosintéticos ayudan a mantener los arroyos y
ríos en sus cursos y los sedimentos fuera de los
drenajes subterráneos. También ayudan a que los
paisajes creados mantengan su forma.
• Finalmente, los geosintéticos son usados donde la
humanidad ha alterado la naturaleza - en
construcciones, debajo de un campo de golf o
sobre la ribera de un río donde tantos pies han
pisado.
 Conclusiones de Geosinteticos
• Algunas de las obras hechas por el hombre revisten
lagunas artificiales para mantener el agua en su lugar
y para sacarla de donde no se necesita o se desea.
Los geosintéticos se han desarrollado para controlar o
corregir la naturaleza que el hombre ha degradado.
Ventajas y desventajas
• Una de las principales ventajas de los geosintéticos
es que son materiales de construcción producidos
en plantas industriales con control de calidad y
condiciones controladas.
• Una desventaja es que, a menudo, son poco
conocidos por constructores y diseñadores. Para su
uso requiere de conocimiento de ciencia de los
materiales, ingeniería geotécnica, ingeniería
hidráulica e ingeniería estructural.
