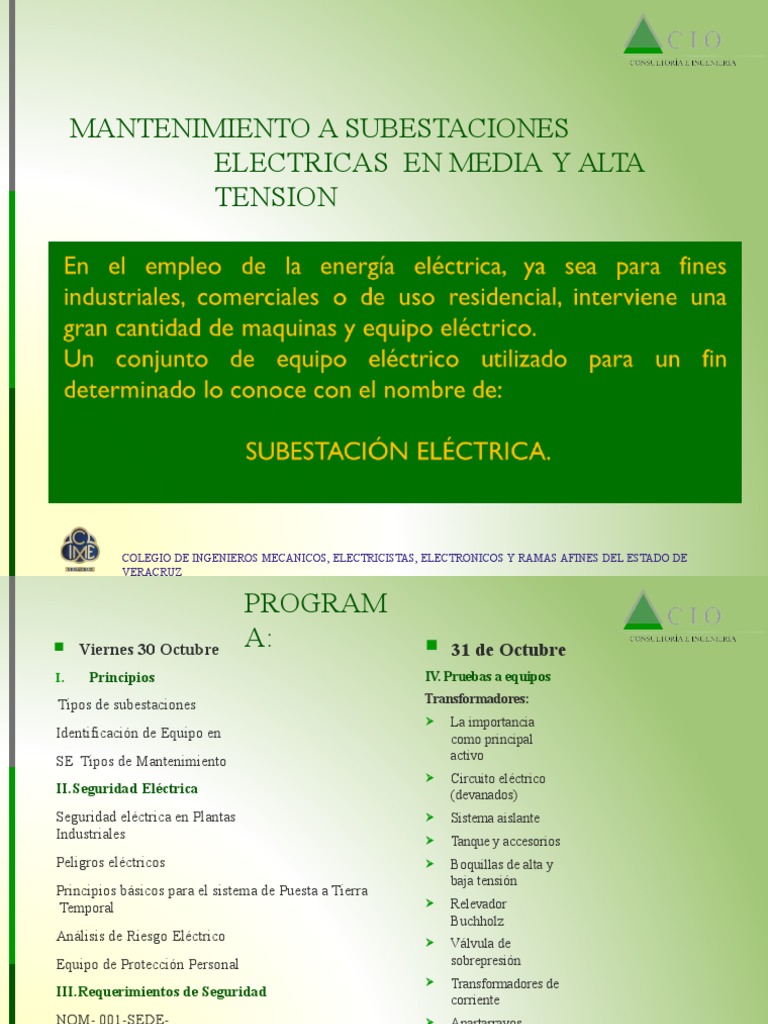

MANTENIMIENTO A SUBESTACIONES

ELECTRICAS EN MEDIA Y ALTA

TENSION

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 PROGRAM
 Viernes 30 Octubre A:  31 de Octubre
I. Principios IV. Pruebas a equipos

Tipos de subestaciones Transformadores:

 La importancia
Identificación de Equipo en como principal
SE Tipos de Mantenimiento activo
 Circuito eléctrico
II.Seguridad Eléctrica (devanados)
Seguridad eléctrica en Plantas  Sistema aislante
Industriales  Tanque y accesorios
Peligros eléctricos  Boquillas de alta y
baja tensión
Principios básicos para el sistema de Puesta a Tierra
Temporal  Relevador
Buchholz
Análisis de Riesgo Eléctrico  Válvula de
Equipo de Protección Personal sobrepresión
 Transformadores de
III.Requerimientos de Seguridad
corriente
NOM- 001-SEDE-  Apartarrayos
2012 NOM-029- Interruptores:
 Baja y media
STPS-2011 NFPA-
tensión
70E-2018  Interruptor de
OSHA potencia.
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
 MANTENIMIENTO A
SUBESTACIONES ELECTRICAS EN
MEDIA Y ALTA TENSION
OBJETIVO:

• Entender los principios básicos de seguridad en el

mantenimiento a subestaciones eléctricas.
• Conocer los componentes de una subestación eléctrica,
la importancia del mantenimiento y las pruebas de
mantenimiento preventivo y correctivo a los equipos
eléctricos.
• Conocer las de evaluación de los
técnicas transformadoresservicio, por medio de la
cromatografía
en de gases.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

I. PRINCIPIOS

¿QUÉ ES UNA SUBESTACION ELECTRICA?

Es una instalación, o conjunto de dispositivos,

edificaciones, estructuras y sistemas
periféricos que forma parte de un sistema
eléctrico de potencia y QUE DEBEN
FUNCIONAR DE MANERA COORDINADA, PARA
LA CONTINUIDAD DEL SUMINISTRO
ENERGÉTICO.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

I. PRINCIPIOS

Su principal función la conversión,

es
regulación y distribución de la
energía
eléctrica.
La subestación debe modificar y establecer
los niveles de tensión de una infraestructura
eléctrica, para que esta pueda ser transportada,
distribuida y aprovechada en los centros de
carga.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

TIPO DE SUBESTACIONES ELÉCTRICAS

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

TIPO DE SUBESTACIONES ELÉCTRICAS

COLEGIO DE INGENIEROS MECANICOS, LECTRONICOS Y RAMAS AFINES DEL ESTADO DE

ELECTRICISTAS, E
TIPO DE SUBESTACIONES ELÉCTRICAS

COLEGIO DE INGENIEROS ECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

VERACRUZ
CLASIFICACIÓN DE LAS SUBESTACIONES
ELÉCTRICAS

Es difícil hacer una clasificación precisa de las

subestaciones eléctricas, pero podemos hacer la
siguiente clasificación.

 A) Por su tensión de operación:

 De potencia kV (400, 230, 161, 138, 115, 85,

69)
 Distribución kV (34.5, 23, 13.8, 4.16)

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 SUBESTACION DE CA

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 CLASIFICACIÓN DE LAS
SUBESTACIONES ELÉCTRICAS

 B) Por su servicio:

Receptoras
Reductoras
Elevadoras
De enlace o distribución
De switcheo o de maniobra
Convertidoras o
Rectificadoras.
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
SUBESTACION CONVERTIDORA

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 CLASIFICACIÓN DE LAS
SUBESTACIONES ELÉCTRICAS

C) Por su construcción.

Sus componentes están diseñados para operar al
aire libre o interior del edificio.
 Tipo intemperie
 Tipo interior
 Tipo blindado.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 ELEMENTOS CONSTITUTIVOS DE UNA
SUBESTACIÓN
Los elementos que constituyen una subestación se pueden clasificar en elementos
principales y elementos secundarios.
ELEMENTOS PRINCIPALES
 Transformador.
 Interruptor de potencia y de baja tension.
 Cortacircuitos fusibles.
 Cuchillas desconectadoras y cuchillas de prueba.
 Apartarrayos.
 Tableros duplex de control.
 Banco de capacitores.
 Transformadores de instrumento.
 Banco de baterías
 Protecciones eléctricas

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

ELEMENTOS CONSTITUTIVOS DE UNA
SUBESTACIÓN
ELEMENTOS SECUNDARIOS
 Cables de potencia.
 Cables de control.
 Alumbrado.
 Estructura.
 Herrajes.
 Equipo contra incendio.
 Sistema de puesta a tierras.
 Sistema de aire acondicionado
 Intercomunicación.
 Trincheras, conducto, drenajes.
 Cercas.
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
COMPONENTES DE UNA SUBESTACION

 Componentes principales: Equipos directamente relacionados

con la producción, transporte y distribución de energía
eléctrica

Componente Descripción Ejemplos

Instalaciones y equipos para Plantas hidráulicas con o sin embalse
Plantas de producir energía eléctrica Plantas térmicas: gas, carbón, nuclear, etc.
mediante la transformación de Plantas eólicas
generación otras formas de energía. Plantas solares

Equipos para elevar y reducir los

Transformadores de potencia
Transformadores niveles de tensión de operación
Transformadores de distribución
del sistema eléctrico

Equipos que producen o Bancos de condensadores

Equipo de
consumen energía reactiva para Reactores
compensación
control de voltaje, control de Static Var Compensation (SVC)
reactiva
factor de potencia o estabilidad Condensador sincrónico
Líneas de Equipos para transportar energía Líneas de transmisión, sub-transmisión,
transmisión eléctrica entre dos puntos distribución.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
COMPONENTES DE UNA SUBESTACION

 Equipo de corte y maniobra

Componente Descripción Ejemplos

Realizan las maniobras de
conexión y desconexión de
los equipos eléctricos
principales en condiciones Interruptor de potencia
Equipo normales de operación o (circuit breaker)
de corte bajo falla. Seccionador (disconnector)
y Pueden manejar los Reconectadotes (Recloser)
maniobra sobrevoltajes asociados a Cortacircuitos (Cut-outs)
las maniobras (switcheo) y
el fenómeno del arco
eléctrico.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
COMPONENTES DE UNA SUBESTACION

 Equipo de protección: No previene las fallas, su operación

tiene gran efecto sobre la seguridad y estabilidad del sistema

Componente Descripción Ejemplos

1. Relés de protección (Relays)

Poseen alguna forma de inteligencia

Equipos que detectan
Equipo de las fallas o condiciones
protección anormales de operación
y realizan una acción.
para ejecutar su función.
Comparan los valores de una o
varias señales de entrada con
respecto a una referencia.
Si se cumple el criterio de
comparación se produce una orden
de disparo o alarma.

2. Pararrayos (Surge Arrester)

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
 COMPONENTES DE UNA SUBESTACION

 Equipo de medida:

Componente Descripción Ejemplos

Toman muestras de las Transformadores de
señales de interés, y las instrumentos.
Equipo de convierten a señales Medidores de facturación.
medida analógicas o digitales de Remote Terminal Unit
bajo rango. Por (RTU).
ejemplo, baja tension Analizadores de redes.
(120 v) y baja corriente
(1A, 5A).

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
 COMPONENTES DE UNA SUBESTACION

 Equipo de control

Componente Descripción Ejemplos

Permiten controlar la
Equipo de operación de los
control equipos principales del
sistema de potencia.
Regulador de velocidad (Governor)
Regulador de voltaje (Excitation
control, AVR)
Power System Stabilizer (PSS)
Control convencional (humano)
Programmable Logic Controlers
(PLC)
Scada, control coordinado,
centro
de control

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
 COMPONENTES DE UNA SUBESTACION

 Equipo de comunicaciones

Transmisión y recepción de
Equipo de PLC (Power Line Carrier)
señales de medida,
comunicaciones Teléfono, microondas, radio
control, protección

Torre de microondas

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 COMPONENTES DE UNA SUBESTACION

 Equipo de servicios auxiliares

Bancos de baterías, plantas de

Equipo de Fuentes de emergencia
Cargadores de baterías, tableros
servicios alimentación de los de distribución AC y DC,
auxiliares equipos principales. transformadores de servicios
auxiliares

Planta de Banco de baterías

emergencia 125 V DC
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
 COMPONENTES DE UNA SUBESTACION

Barras
o BUS

Seccionador

Interruptor Control,
medida y
protección

Trafo de
corriente

Trafo de
potencial

Pararray Barras
os

Bahía de aprovechamiento

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 COMPONENTES DE UNA SUBESTACION

 Sistemas de Control

Nivel de
Equipos Ubicación

control
Computador sistema de control
3 Centro de control remoto
remoto
Computador central de sistema de
2 Caseta de control
control local
Tablero de control y protección
Relés de protección y equipo de
1 ubicado en caseta de relés o caseta
control
de control
Equipo de corte y maniobra y Patio de subestación, tablero de
0 controles locales de equipo asociado control local de equipo, zona
al proceso. de proceso

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
EL MANTENIMIENTO
HOY……..
En nuestros días el mantenimiento aparece
como:
“ un conjunto de acciones con el propósito de
prolongar el funcionamiento continuo de las
instalaciones,”
Reducir costos, llegar a la verdadera vida útil de
cualquier componente o equipo haciendo más
rentable su inversión, contribuir a la fabricación
de un producto de mayor calidad, evitar
cualquier pérdida, etc.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
PRO-ACCION EN EL
MANTENIMIENTO

Para lograr una pro-acción en

mantenimiento debemosel predecir
cómo nuestras máquinas o equipos
están fallando o pueden llegar a
fallar.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

PRO-ACCION EN EL
MANTENIMIENTO
Hay una técnica llamada de
Análisis Efectos de Falla y Criticidad Modo,

• Nos ayudará a identificar modos de falla.

• Teniendo conocimiento de los modos de falla.
• Podemos tomar medidas para evitar estos
eventos o desarrollar señales tempranas de
advertencia de los hechos inminentes

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 DIAGNÓSTICO INTEGRAL DEL PROCESO
DE LA CONFIABILIDAD

VÍA ACCIONES DE
REDUCIR RIESGO
• Análisis de Modos y
Efectos de Fallas.
DIAGNÓSTICO
• Análisis de Causa
•Análisis de confiabilidad Raíz
basado en el histórico de • Estadística de mantto.
ocurrencia de eventos no •Optimización de las
deseados. Proceso de inspecciones basada en
riesgo
• Análisis de confiabilidad
basada en la física del
Confiabilidad
deterioro de los equipos.
VÍA NUEVA
• Análisis de confiabilidad TECNOLOGÍA
para sistemas. • Estudios de
factibilidad
técnica-económica
• Mejoras
operacionales
• Innovaciones
tecnológicas
• Proyectos
tecnológicos
COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
 ¿QUÉ ES MANTENIMIENTO?

EL MANTENIMIENTO ES UN SERVICIO QUE AGRUPA UNA SERIE DE

ACTIVIDADES, CUYA EJECUCIÓN PERMITE ALCANZAR UN MAYOR GRADO
DE CONFIABILIDAD EN LOS EQUIPOS E INSTALACIONES.

LAS GARANTÍAS QUE OFRECE EL MANTENIMIENTO CORRECTO, DE

CUALQUIER INSTALACIÓN O EQUIPAMIENTO, SIN DISTINCIÓN DEL
ORIGEN, DESTINO O USO, FUNDAMENTALMENTE SON TRES:
 CONFIABILIDAD,
 DISPONIBILIDAD Y
 DURABILIDAD.

ES DECIR, DEBE ASEGURAR QUE LOS ELEMENTOS DE UNA INSTALACIÓN

NO SE DETERIOREN NI CAUSEN DAÑOS A OTROS Y QUE AL MOMENTO DE
REQUERIRSE CONSERVEN ÓPTIMAMENTE SUS CONDICIONES OPERATIVAS
Y, ADEMÁS, QUE PROPORCIONEN EL SERVICIO PREVISTO DESDE LA
CONCEPCIÓN DEL PROYECTO Y DURANTE TODA SU VIDA ÚTIL.

COLEGIO DE INGENIEROS MECANICOS, ELECTRICISTAS, ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

 OBJETIVOS DEL MANTENIMIENTO

 CONSERVAR LOS BIENES EN CONDICIONES DE OPERACIÓN:

SEGURAS Y PREESTABLECIDAS.
 EVITAR INTERRUPCIONES EN EL SUMINISTRO ELÉCTRICO, QUE
PRODUZCAN PAROS INDUSTRIALES O DE OTRA ÍNDOLE.
 EVITAR, REDUCIR Y, EN SU CASO, REPARAR LAS FALLAS DE LOS
EQUIPOS,
SISTEMAS Y EDIFICACIONES.
 DISMINUIR LA GRAVEDAD DE LAS FALLAS QUE NO SE LLEGUEN A EVITAR.
 EVITAR INCIDENTES Y AUMENTAR LA SEGURIDAD PARA LAS PERSONAS.
 EVITAR ACCIDENTES DE PERSONAS O DE EQUIPOS.
 PROLONGAR LA VIDA ÚTIL DE LOS BIENES.

COLEGIO DE INGENIEROS MECANICOS ELECTRICISTAS ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE

COLEGIO DE INGENIEROS MECANICOS ELECTRICISTAS ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
COLEGIO DE INGENIEROS MECANICOS ELECTRICISTAS ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
INSPECCIÓN
PREDICTIVA MANTENIMIENTO
PREVENTIVO
INSPECCIONES PREVENTIVAS
-Dispositivos de Seguridad
-Dispositivos de Control
MONITOREO DE -Condiciones de Riesgo
PARÁMETROS
CRÍTICOS
-Descargas Parciales
-Contenido de Gases
-Contenido de Agua
-Puntos Calientes
-Vibraciones

PRUEBAS
-Operativas
-Eléctricas

MONITOREO DE
PARÁMETROS OPERATIVOS
-Voltaje, Corriente
- Frecuencia, FP
-Temperatura, Presión,
Nivel RUTINAS
-Limpiezas, pintura.
-Ajuste, apriete
-Cambio de Refacciones

COLEGIO DE INGENIEROS MECANICOS ELECTRICISTAS ELECTRONICOS Y RAMAS AFINES DEL ESTADO DE
