2.

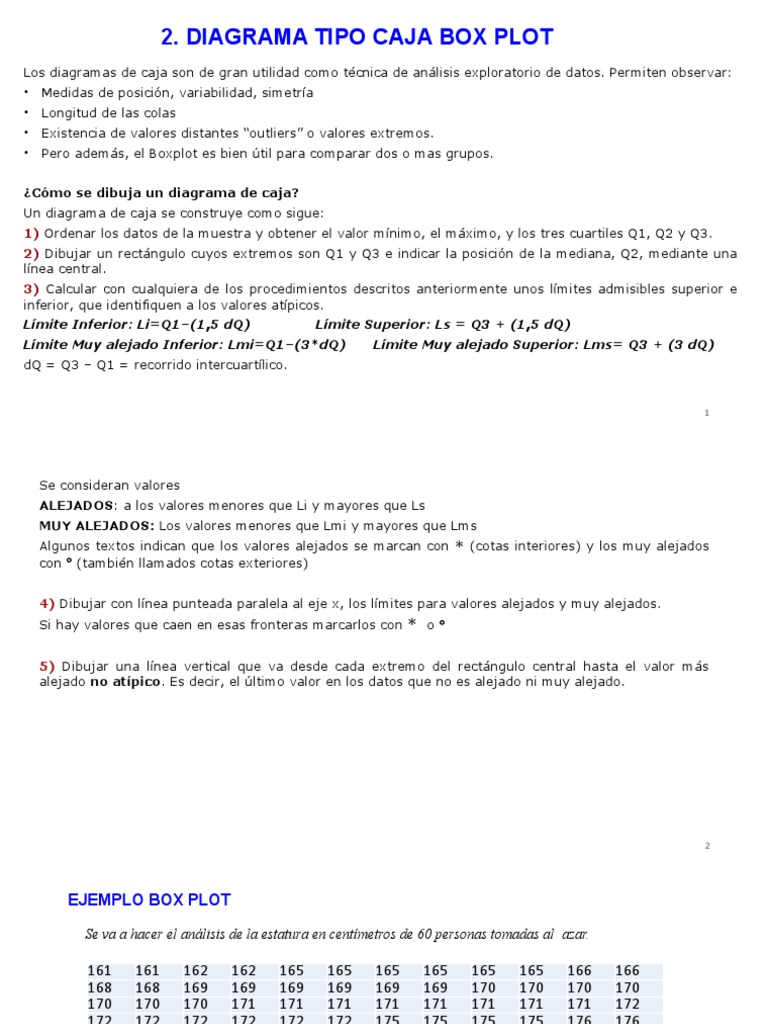

DIAGRAMA TIPO CAJA BOX PLOT

Los diagramas de caja son de gran utilidad como técnica de análisis exploratorio de datos. Permiten observar:
• Medidas de posición, variabilidad, simetría
• Longitud de las colas
• Existencia de valores distantes “outliers” o valores extremos.
• Pero además, el Boxplot es bien útil para comparar dos o mas grupos.

¿Cómo se dibuja un diagrama de caja?

Un diagrama de caja se construye como sigue:
1) Ordenar los datos de la muestra y obtener el valor mínimo, el máximo, y los tres cuartiles Q1, Q2 y Q3.
2) Dibujar un rectángulo cuyos extremos son Q1 y Q3 e indicar la posición de la mediana, Q2, mediante una
línea central.
3) Calcular con cualquiera de los procedimientos descritos anteriormente unos límites admisibles superior e
inferior, que identifiquen a los valores atípicos.
Límite Inferior: Li=Q1–(1,5 dQ) Límite Superior: Ls = Q3 + (1,5 dQ)
Límite Muy alejado Inferior: Lmi=Q1–(3*dQ) Límite Muy alejado Superior: Lms= Q3 + (3 dQ)
dQ = Q3 – Q1 = recorrido intercuartílico.

1
Se consideran valores
ALEJADOS: a los valores menores que Li y mayores que Ls
MUY ALEJADOS: Los valores menores que Lmi y mayores que Lms
Algunos textos indican que los valores alejados se marcan con * (cotas interiores) y los muy alejados
con  (también llamados cotas exteriores)

4) Dibujar con línea punteada paralela al eje x, los límites para valores alejados y muy alejados.
Si hay valores que caen en esas fronteras marcarlos con * o 

5) Dibujar una línea vertical que va desde cada extremo del rectángulo central hasta el valor más
alejado no atípico. Es decir, el último valor en los datos que no es alejado ni muy alejado.

2
 EJEMPLO BOX PLOT

Se va a hacer el análisis de la estatura en centímetros de 60 personas tomadas al azar.

161 161 162 162 165 165 165 165 165 165 166 166
168 168 169 169 169 169 169 169 170 170 170 170
170 170 170 171 171 171 171 171 171 171 171 172
172 172 172 172 172 172 175 175 175 175 176 176
177 177 178 180 180 181 181 185 185 185 189 189

Cálculos de Q1 y Q3 Cálculos de Q2 o mediana

  == ==15,5   ( 𝑛+ 1)
𝑖= =30,5
2
Q1= X15 + X16 = 169+169 = 169
2 2
 Q2= =
Q3= 175+175 = 175
2

3
DIAGRAMA TIPO CAJA BOX PLOT
Li = Q1 – 1,5 dQ
Valores MUY Alejados 169 - 1,5 *6= 160
Lms
Valores Alejados Ls = Q3 + 1,5 dQ
Q3 + 1,5 * 6 =184
Ls
Máximo Valor antes de los
límites o cotas Lmi = Q1 – 3 dQ

Q3 Q1 – 3 * 6 = 151
Q2 o mediana
Q1 Lms = Q3 + 3 dQ
Q3 + 3 * 6 = 193
Valor Mínimo
Li

Valores Alejados
Lmi

Valores MUY Alejados

4
