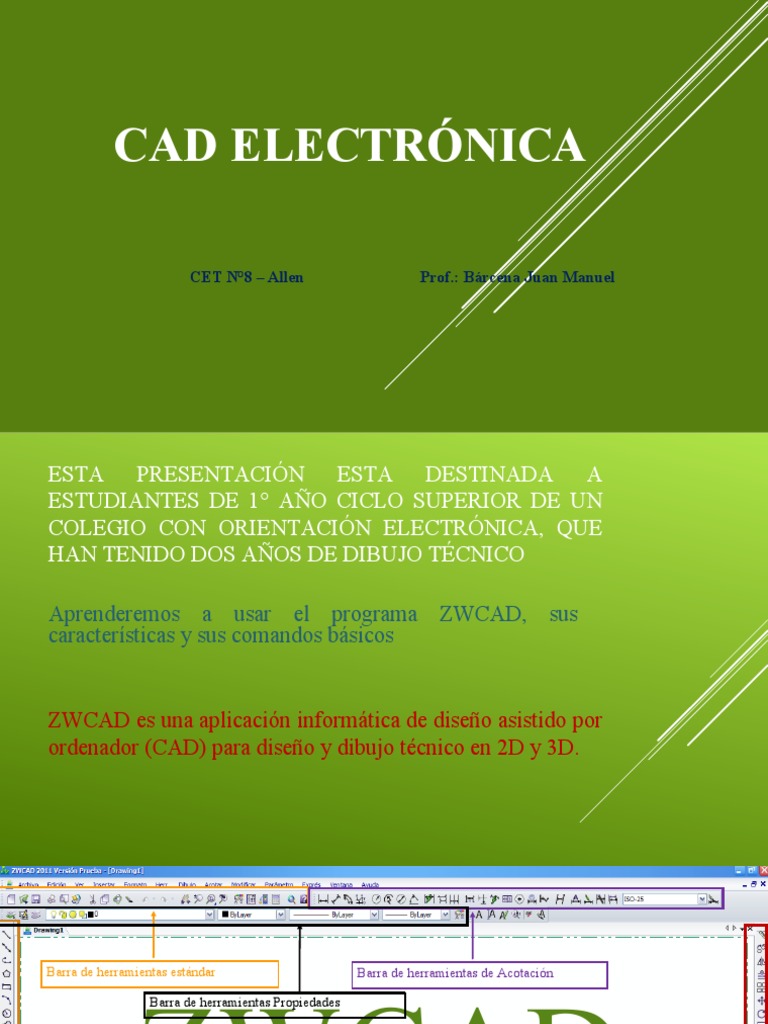

CAD ELECTRÓNICA

CET N°8 – Allen Prof.: Bárcena Juan Manuel


ESTA PRESENTACIÓN ESTA DESTINADA A
ESTUDIANTES DE 1° AÑO CICLO SUPERIOR DE UN
COLEGIO CON ORIENTACIÓN ELECTRÓNICA, QUE
HAN TENIDO DOS AÑOS DE DIBUJO TÉCNICO

Aprenderemos a usar el programa ZWCAD, sus


características y sus comandos básicos

ZWCAD es una aplicación informática de diseño asistido por


ordenador (CAD) para diseño y dibujo técnico en 2D y 3D.
Barra de herramientas estándar Barra de herramientas de Acotación

ZWCAD
Barra de herramientas Propiedades

Barra de herramientas para dibujar

Barra de herramientas para modificar lo dibujado

PANTALLA DONDE SE REALIZARAN LOS PLANOS


Línea: Crear una línea, especificando el inicio y fin o indicando el inicio, la medida y el
ángulo de la misma
Barra de herramientas para dibujar

Rectángulo: Crear una rectángulo, especificando el inicio y fin o indicando el inicio, las medidas
del mismo

COMANDOS
Círculo: Creamos un círculo especificando su diámetro o su radio o su punto final, desde un
punto de referencia

BÁSICOS
Elipse: Creamos una elipse indicando el largo de la misma y la separación de la curva con
respecto al eje

Sombreado: Rellenamos un plano especificando sus características

Texto multilínea: Creamos un texto en el plano


Borrar: Borra el o los elementos seleccionados
Copiar: Copia el o los elementos seleccionados a una distancia especificada
Barra de herramientas para modificar
Simetría: Copia el o los elementos seleccionados, en espejo, una distancia especificada

Matriz polar o rectangular: Realiza un patrón de los elementos seleccionados


Mover: Mueve el o los elementos seleccionados
Girar: Gira el o los elementos seleccionados el ángulo especificado

Recortar: Recorta parte de los objetos seleccionados

Empalme: Realiza un empalme entre dos líneas no paralelas


Nuevo: Crea un documento en blanco
Abrir: Abre un documento guardado
Guardar: Guarda el documento
Barra de herramientas estándar

Deshacer: Deshace el ultimo paso hecho

Encuadre en tiempo real: Mueve toda la hoja


Zoom en tiempo real: Acerca o aleja la hoja

Propiedades: Abre las propiedades del dibujo y la hoja


Cota Lineal: Acota un dibujo con ángulos rectos

Cota alineada: Acota un dibujo con ángulos no rectos


Barra de herramientas de acotación

Cota radio: Acota el radio de un círculo


Cota diámetro: Acota el diámetro de un círculo

Cota angular: Acota el ángulo de un dibujo

Estilo de cota: Cambiar las propiedades de las cotas


Barra de herramientas de propiedades

Grosor de líneas

Activar o desactivar una capa Tipo de líneas

Color de líneas

Administrar propiedades de las capas


MUCHAS
GRACIAS
FIN

CAD ELECTRÓNICA CET N°8 – Allen Prof.: Bárcena Juan Manuel
ESTA PRESENTACIÓN ESTA DESTINADA A ESTUDIANTES DE 1° AÑO CICLO SUPERIOR DE UN COLEGIO CON ORIENTACIÓN ELECTRÓNICA, QUE
PANTALLA DONDE SE REALIZARAN LOS PLANOS Barra de herramientas para modificar lo dibujado Barra de herramientas para dibujar B
COMANDOS BÁSICOS Barra de herramientas para dibujar Línea: Crear una línea, especificando el inicio y fin o indicando el ini
Barra de herramientas para modificar Borrar: Borra el o los elementos seleccionados Copiar: Copia el o los elementos seleccio
Barra de herramientas estándar Nuevo: Crea un documento en blanco Abrir: Abre un documento guardado Guardar: Guarda el docume
Barra de herramientas de acotación Cota Lineal: Acota un dibujo con ángulos rectos Cota alineada: Acota un dibujo con ángulos
Barra de herramientas de propiedades Administrar propiedades de las capas Grosor de líneas Tipo de líneas Color de líneas Act
MUCHAS GRACIAS
FIN
