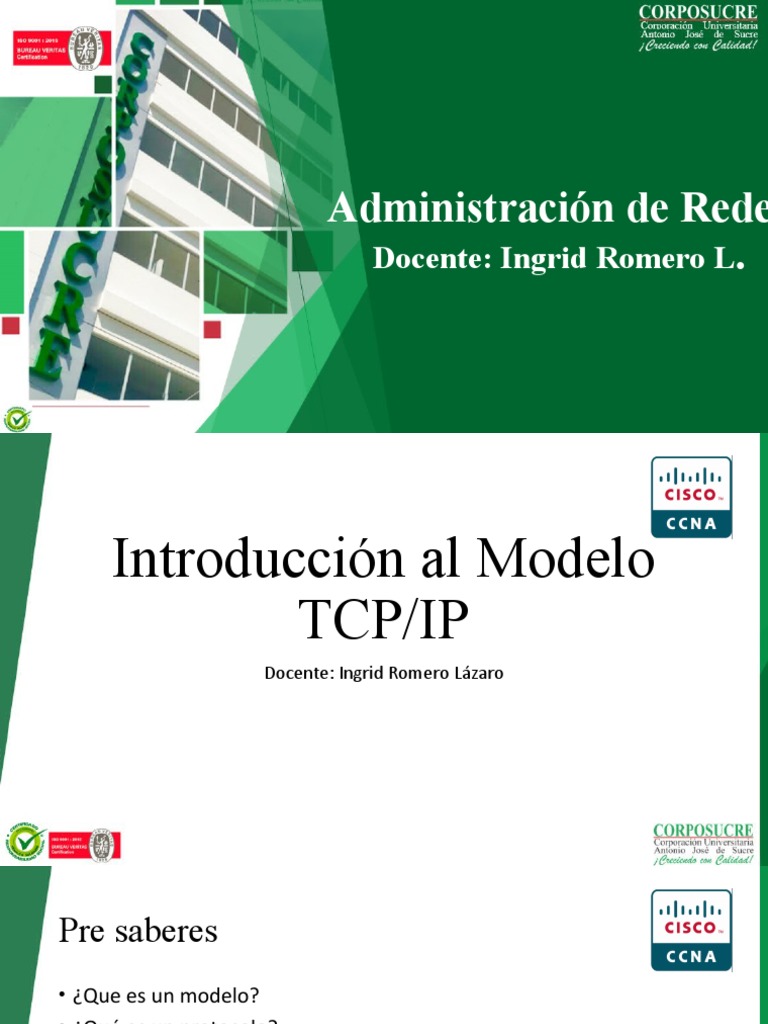

Administración de Rede

Docente: Ingrid Romero L.

Introducción al Modelo
TCP/IP
Docente: Ingrid Romero Lázaro
Pre saberes
• ¿Que es un modelo?
• ¿Qué es un protocolo?
• ¿Qué conoces sobre el termino TCP/IP?
• Describe lo que entiendas sobre modelo TCP/IP…
• Introducción al modelo TCP/IP
Modelo
• Puede considerarse al modelo, en términos generales, como:
 representación de la realidad, explicación de un fenómeno, ideal digno de
imitarse, paradigma, canon, patrón o guía de acción; idealización de la
realidad; arquetipo, prototipo, uno entre una serie de objetos similares, un
conjunto de elementos esenciales o los supuestos teóricos de un sistema
social (Caracheo, 2002).

 patrón a seguir o muestra para conocer algo, existe también la idea de que
un modelo debe ser utilizado para probar una hipótesis o una teoría, o tan
sólo para poder explicar un proceso o una abstracción (Aguilera, 2000).
Protocolo
Puede considerarse al modelo, en términos generales, como:

 Conjunto de reglas establecidas por norma o por costumbre para cere
monias y actos oficiales o solemnes.
 Conjunto de reglas que se establecen en el proceso de comunicación
entre dos sistemas(RAE, 2019).
TCP/IP
• TCP/IP es el “protocolo especifico” mas popular usado en internet.
• TCP/IP es la base de Internet, y sirve para comunicar todo tipo de dispositivos,
computadoras que utilizan diferentes sistemas operativos sobre redes de área
local (LAN) y área extensa (WAN). Fue desarrollado y demostrado por primera vez
en 1972 por el departamento de defensa de los Estados Unidos, ejecutándolo en
ARPANET, una red de área extensa del departamento de defensa

• Sin embargo, TCP/IP no cubre todos los protocolos y estándares que son
necesarios para la comunicación de datos en internet.

• Por tanto surgieron los modelos de protocolos…

Introducción al modelo TCP/IP
• TIPOS DE MODELOS DE PROTOCOLOS
• Modelo de protocolo:
• Es el que coincide fielmente con la estructura de una suite de protocolo en particular. El conjunto
jerárquico de protocolos relacionados en una suite representa típicamente toda la funcionalidad
requerida para interconectar la red humana con la red de datos. El modelo TCP/IP es un modelo de
protocolo porque describe las funciones que se producen en cada nivel o capa de los protocolos
dentro del conjunto TCP/IP.
• Modelo de referencia:
• Se encarga de marcar consistencia entre todos los tipos de protocolos y servicios de red su propósito
principal es asistir en la comprensión más clara de las funciones y los procesos involucrados.
• El modelo de interconexión de sistema abierto (OSI) es el modelo de referencia de internetwork más
ampliamente conocido. Se utiliza para el diseño de redes de datos especificaciones de
funcionamiento y resolución de problemas.
Introducción al modelo TCP/IP
• Modelo TCP/IP
• Es el primer modelo de protocolo que se creó a comienzo de la
década de los setenta, mas conocido con el nombre de modelo de
internet, el cual conserva la estructura del protocolo TCP/IP y define
cuatro categorías de funciones (capas) que se deben tener para una
comunicación exitosa.
Modelo TCP/IP
• Aplicación: representa, a nivel de interfaz, los datos que se
transmiten, más el control de codificación y de dialogo.

• Transporte: permite la comunicación entre distintos

dispositivos de distintas redes.
• Internet: determina la mejor ruta a través de internet.
• Acceso a la red: controla los dispositivos del hardware y
los medios que forman la red.
Modelo TCP/IP
 Modelo TCP/IP
• Capa de Aplicación:

representa, a nivel de interfaz, los datos que se transmiten, más el control de codificación y de dialogo.
Modelo TCP/IP
• Capa de Aplicación:
FTP (Protocolo de transferencia de archivos): es un servicio confiable orientado a conexión
que utiliza TCP para transferir archivos entre sistemas que admiten la transferencia FTP.
(archivos binarios y archivos ASCII).

TFTP (Protocolo trivial de transferencia de archivos): es un servicio similar al anterior, no

orientado a conexión.

HTTP (web- Protocolo de hipertexto). Protocolo cliente-servidor que articula los intercambios
de información entre los clientes Web y los servidores HTTP.

NFS (Sistema de archivos de red): es un conjunto de protocolos para un sistema de archivos

distribuido, desarrollado por Sun Microsystems (almacenamiento remoto, por ejemplo, un
disco rígido a través de una red)
Modelo TCP/IP
• Capa de Aplicación:
SMTP (Protocolo simple de transferencia de correo): administra la transmisión de correo
electrónico a través de la red.

TELNET (Emulación de terminal): Telnet tiene la capacidad de acceder de forma remota a otro
computador y ejecute comandos.

SNMP (Protocolo simple de administración de red): permite monitorear y controlar los

dispositivos de red y administrar las configuraciones, la recolección de estadísticas, el
desempeño y la seguridad.

DNS (Sistema de denominación de dominio): se utiliza en Internet para convertir los nombres
de los dominios y de sus nodos de red publicados abiertamente en direcciones IP
Modelo TCP/IP
• Capa de Aplicación. Ejemplo:

Obtener la dirección IP de un sitio web

www.google.com - 172.217.19.228
Servicio DNS - Ejemplo
Conocer la dirección IP pública de un dominio o página web

• Pincha el “Botón Inicio”, escribe

“cmd” en el campo “Buscar
programas y archivos” y pulsa ENTER.
Se abrirá la consola MS-DOS de
Windows.
• Ejecuta el siguiente comando:
• nslookup google.com
•o
• ping google.com
Modelo TCP/IP
• Capa de Transporte:
Modelo TCP/IP
• Capa de Transporte:
Modelo TCP/IP
• Capa de Red: tiene como propósito seleccionar la mejor ruta para
enviar paquetes por la red.
• El protocolo principal que funciona en esta capa es el Protocolo de
Internet (IP).
Modelo TCP/IP
• Capa de Red - Ejemplos
Modelo TCP/IP
• Capa de Acceso de Red
• También denominada capa de host de red. Maneja todos los
aspectos que un paquete IP requiere para efectuar un enlace físico
real con los medios de la red. Esta capa incluye los detalles de la
tecnología LAN y WAN y todos los detalles a nivel físico y de enlace
de datos.
Modelo TCP/IP
• Capa de Acceso de Red
En resumen…algunos protocolos utilizados
actualmente en Internet
Encapsulamiento
Mientras los datos de la aplicación bajan a la pila del protocolo y se transmiten
por los medios de la red, se agrega diversa información de protocolos en cada
nivel. Esto comúnmente se conoce como proceso de encapsulamiento
La forma que adopta una porción de datos en cualquier capa se denomina
unidad de datos del protocolo (PDU). Durante el encapsulamiento, cada capa
encapsula las PDU que recibe de la capa inferior de acuerdo con el protocolo
que se utiliza. En cada etapa del proceso, una PDU tiene un nombre distinto
para reflejar sus funciones nuevas. Aunque no existe una convención universal
de nombres para las PDU, en este curso se denominan de acuerdo con los
protocolos de la suite TCP/IP, como se muestra en la figura. Haga clic en cada
PDU de la figura para obtener más información.
Modelo TCP/IP
• Unidades de datos del protocolo (PDU), término general que se utiliza en cada capa para
representar la forma de los datos al pasar de nivel o el encapsulamiento de los datos.
Modelo TCP/IP
• Unidades de datos del protocolo (PDU), termino general que se utiliza en cada capa para
representar el encapsulamiento de los datos.
Para leer y reflexionar
Modelo OSI
El modelo OSI divide en siete (7) capas el proceso de transmisión de la
información entre equipos informáticos, donde cada capa se encarga
de ejecutar una determinada parte del proceso global.
Modelo OSI
Modelo OSI vs TCP/IP
Beneficios de un modelo en capas
Conmutación de circuitos
y paquetes
La conmutación de circuitos es un tipo de comunicación la cual se establece o se crea a
través de un canal dedicado que se conoce a su vez como… circuito, el tiempo que dura una
sesión. En cuanto esa sesión se finaliza (como por ejemplo una llamada telefónica), el canal
se va a liberar y por ende puede ser usado por otro par de usuarios.
Características de la conmutación de circuitos
• Camino apropiado – Es un sistema con nodos que busca lograr que la red se mueva por el
camino apropiado para la conexión de dos usuarios.
• Dos estaciones – El canal se establece entre dos estaciones.
• Reservas – Los recursos de transmisión y de conmutación se reservan de modo exclusivo
para el circuito durante la conexión.
• Transparencia – La conexión al establecerse va a parecer como si los… dispositivos
estuvieran conectados en verdad.
• Tres fases – Una conmutación por circuitos implica tres fases:… establecer el circuito,
transferencia de datos y desconexión del circuito.

• Actividad de participación: Construye esquemas con animaciones que representen los

procesos de ambos tipos de conmutaciones, súbelo a youtube y envía el enlace al
docente.
• En la conmutación de paquetes la información o datos son empaquetados en
bloques que tienen un tamaño variable a los que se les denomina paquetes de
datos. El tamaño de los bloques lo estipula la red. Los paquetes suelen incluir
cabeceras con información de control. Estos se transmiten a la red, la cual se
encarga de su encaminamiento hasta el destino final. Cuando un paquete se
encuentra con un nodo intermedio, el nodo almacena temporalmente la
información y encamina los paquetes a otro nodo según las cabeceras de
control. Es importante saber que en este caso los nodos no necesitan tomar
decisiones de encaminamiento, ya que la dirección a seguir viene especificada
en el propio paquete.
• Observa el video
https://
www.youtube.com/watch?time_continue=82&v=nvxdc9hlXno&feature=emb_lo
go

• ¿Qué elementos o características te parecen interesante o importantes de la

comunicación de paquetes?
Actividades de apropiación
(conceptualización y teorización)
 Explique las ventajas del uso de un modelo basado en capas
 Describa el propósito del modelo TCP/IP
 Aplique la práctica del servicio de DNS y tabule 5 sitios web con
sus respectivas direcciones IP. Anexe pantallazos que evidencien su
práctica.
 Represente a través de un esquema la arquitectura del modelo
TCP/IP teniendo presente sus características, capas, protocolos y
funcionalidades.
Actividades de transferencia del
conocimiento
• Realice una presentación que incluya un resumen del modelo OSI añadiendo un cuadro
comparativo entre este modelo y el TC/IP. Similitudes y diferencias, ventajas y desventajas.
• Realice una socialización o exposición de uno o varios puntos de la actividad de apropiación
(Orientado por el docente)
• Exponga sus ideas y reflexiones en el foro
Actividades de Evaluación
 AUTOEVALUACIÓN - Responda las siguientes preguntas:
¿Qué tan alejada estaba tu definición personal sobre el modelo TCP/IP antes de conocer
la definición socializada por el docente? (Poco lejana, Medianamente lejana, muy
lejana, No conocía del tema.)
¿Qué aprendí?
¿Qué me falta aún por aprender o qué debo estudiar con más detalle?
• COEVALUACIÓN.
• Resuelva las actividades de la guía ubicadas en esta sección.

HETEROEVALUACION.
Revisión, por parte del docente, de las actividades desarrolladas
Referencias
• Aguilera, T. (2000) Modelo. Querétaro: CIIDET, Maestría en Ciencias
en Enseñanza de las Ciencias.Dialnet, (155 -161).
• ASALE, R. (2019). protocolo | Diccionario de la lengua española.
Obtenido de: https://dle.rae.es/protocolo
• Caracheo, F. (2002). Modelo educativo (propuesta de diseño),
dirección General de Institutos Tecnológicos. Coordinación Sectorial
de Normatividad Académica. México: CIDET. (44-57).
• CISCO, N. (2019). Cisco Networking Academy Builds IT Skills &
Education For Future Careers. Obtenido de:
https://www.netacad.com/es
