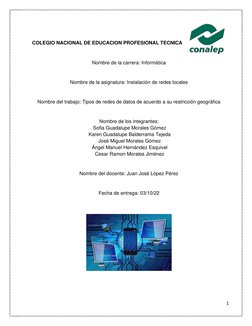

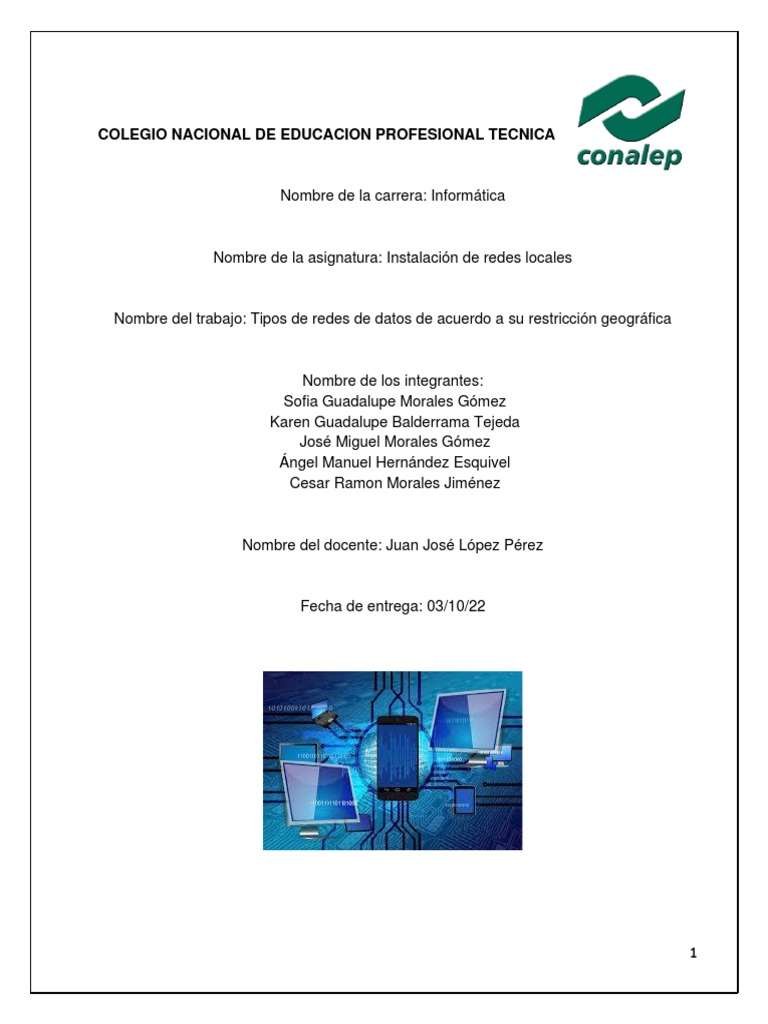

COLEGIO NACIONAL DE EDUCACION PROFESIONAL TECNICA

Nombre de la carrera: Informática

Nombre de la asignatura: Instalación de redes locales

Nombre del trabajo: Tipos de redes de datos de acuerdo a su restricción geográfica

Nombre de los integrantes:

Sofia Guadalupe Morales Gómez
Karen Guadalupe Balderrama Tejeda
José Miguel Morales Gómez
Ángel Manuel Hernández Esquivel
Cesar Ramon Morales Jiménez

Nombre del docente: Juan José López Pérez

Fecha de entrega: 03/10/22

1
 Índice

1. Introducción………………3
2. Cable coaxial definición…………………..4
3. Características del cable coaxial…………5
4. Tipos de cables……………………………..5
5. Cable utp definición………………………..6
6. Código cromado……………………………6
7. Ventajas y desventajas…………………….7
8. Tipos de cable………………………………7
9. Características UTP………………………..8
10. Categoría…………………………….8
11. Cable de fibra óptica definición…….9
12. Tipos de cable………………………10
13. Conclusión………………………….11
14. Bibliografías………………………12

2

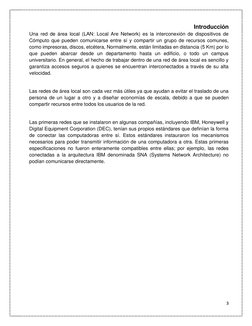

 Introducción
Una red de área local (LAN: Local Are Network) es la interconexión de dispositivos de
Cómputo que pueden comunicarse entre sí y compartir un grupo de recursos comunes,
como impresoras, discos, etcétera, Normalmente, están limitadas en distancia (5 Km) por lo
que pueden abarcar desde un departamento hasta un edificio, o todo un campus
universitario. En general, el hecho de trabajar dentro de una red de área local es sencillo y
garantiza accesos seguros a quienes se encuentran interconectados a través de su alta
velocidad.

Las redes de área local son cada vez más útiles ya que ayudan a evitar el traslado de una
persona de un lugar a otro y a diseñar economías de escala, debido a que se pueden
compartir recursos entre todos los usuarios de la red.

Las primeras redes que se instalaron en algunas compañías, incluyendo IBM, Honeywell y
Digital Equipment Corporation (DEC), tenían sus propios estándares que definían la forma
de conectar las computadoras entre sí. Estos estándares instauraron los mecanismos
necesarios para poder transmitir información de una computadora a otra. Estas primeras
especificaciones no fueron enteramente compatibles entre ellas; por ejemplo, las redes
conectadas a la arquitectura IBM denominada SNA (Systems Network Architecture) no
podían comunicarse directamente.

3

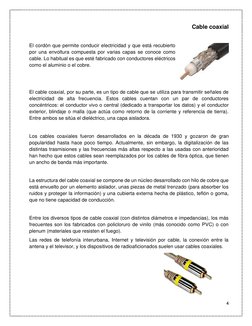

 Cable coaxial

El cordón que permite conducir electricidad y que está recubierto

por una envoltura compuesta por varias capas se conoce como
cable. Lo habitual es que esté fabricado con conductores eléctricos
como el aluminio o el cobre.

El cable coaxial, por su parte, es un tipo de cable que se utiliza para transmitir señales de
electricidad de alta frecuencia. Estos cables cuentan con un par de conductores
concéntricos: el conductor vivo o central (dedicado a transportar los datos) y el conductor
exterior, blindaje o malla (que actúa como retorno de la corriente y referencia de tierra).
Entre ambos se sitúa el dieléctrico, una capa aisladora.

Los cables coaxiales fueron desarrollados en la década de 1930 y gozaron de gran

popularidad hasta hace poco tiempo. Actualmente, sin embargo, la digitalización de las
distintas trasmisiones y las frecuencias más altas respecto a las usadas con anterioridad
han hecho que estos cables sean reemplazados por los cables de fibra óptica, que tienen
un ancho de banda más importante.

La estructura del cable coaxial se compone de un núcleo desarrollado con hilo de cobre que
está envuelto por un elemento aislador, unas piezas de metal trenzado (para absorber los
ruidos y proteger la información) y una cubierta externa hecha de plástico, teflón o goma,
que no tiene capacidad de conducción.

Entre los diversos tipos de cable coaxial (con distintos diámetros e impedancias), los más
frecuentes son los fabricados con policloruro de vinilo (más conocido como PVC) o con
plenum (materiales que resisten el fuego).
Las redes de telefonía interurbana, Internet y televisión por cable, la conexión entre la
antena y el televisor, y los dispositivos de radioaficionados suelen usar cables coaxiales.

4

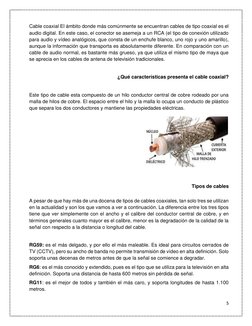

Cable coaxial El ámbito donde más comúnmente se encuentran cables de tipo coaxial es el
audio digital. En este caso, el conector se asemeja a un RCA (el tipo de conexión utilizado
para audio y vídeo analógicos, que consta de un enchufe blanco, uno rojo y uno amarillo),
aunque la información que transporta es absolutamente diferente. En comparación con un
cable de audio normal, es bastante más grueso, ya que utiliza el mismo tipo de maya que
se aprecia en los cables de antena de televisión tradicionales.

¿Qué características presenta el cable coaxial?

Este tipo de cable esta compuesto de un hilo conductor central de cobre rodeado por una
malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico
que separa los dos conductores y mantiene las propiedades eléctricas.

Tipos de cables

A pesar de que hay más de una docena de tipos de cables coaxiales, tan solo tres se utilizan
en la actualidad y son los que vamos a ver a continuación. La diferencia entre los tres tipos
tiene que ver simplemente con el ancho y el calibre del conductor central de cobre, y en
términos generales cuanto mayor es el calibre, menor es la degradación de la calidad de la
señal con respecto a la distancia o longitud del cable.

RG59: es el más delgado, y por ello el más maleable. Es ideal para circuitos cerrados de
TV (CCTV), pero su ancho de banda no permite transmisión de vídeo en alta definición. Solo
soporta unas decenas de metros antes de que la señal se comience a degradar.
RG6: es el más conocido y extendido, pues es el tipo que se utiliza para la televisión en alta
definición. Soporta una distancia de hasta 600 metros sin pérdida de señal.
RG11: es el mejor de todos y también el más caro, y soporta longitudes de hasta 1.100
metros.

5

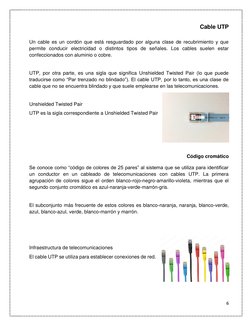

 Cable UTP

Un cable es un cordón que está resguardado por alguna clase de recubrimiento y que
permite conducir electricidad o distintos tipos de señales. Los cables suelen estar
confeccionados con aluminio o cobre.

UTP, por otra parte, es una sigla que significa Unshielded Twisted Pair (lo que puede
traducirse como “Par trenzado no blindado”). El cable UTP, por lo tanto, es una clase de
cable que no se encuentra blindado y que suele emplearse en las telecomunicaciones.

Unshielded Twisted Pair

UTP es la sigla correspondiente a Unshielded Twisted Pair

Código cromático

Se conoce como “código de colores de 25 pares” al sistema que se utiliza para identificar
un conductor en un cableado de telecomunicaciones con cables UTP. La primera
agrupación de colores sigue el orden blanco-rojo-negro-amarillo-violeta, mientras que el
segundo conjunto cromático es azul-naranja-verde-marrón-gris.

El subconjunto más frecuente de estos colores es blanco-naranja, naranja, blanco-verde,

azul, blanco-azul, verde, blanco-marrón y marrón.

Infraestructura de telecomunicaciones
El cable UTP se utiliza para establecer conexiones de red.

6

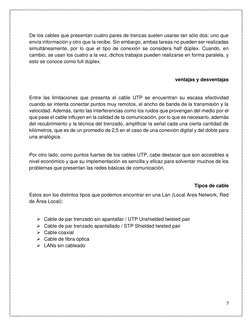

De los cables que presentan cuatro pares de trenzas suelen usarse tan sólo dos: uno que
envía información y otro que la recibe. Sin embargo, ambas tareas no pueden ser realizadas
simultáneamente, por lo que el tipo de conexión se considera half dúplex. Cuando, en
cambio, se usan los cuatro a la vez, dichos trabajos pueden realizarse en forma paralela, y
esto se conoce como full dúplex.

ventajas y desventajas

Entre las limitaciones que presenta el cable UTP se encuentran su escasa efectividad
cuando se intenta conectar puntos muy remotos, el ancho de banda de la transmisión y la
velocidad. Además, tanto las interferencias como los ruidos que provengan del medio por el
que pase el cable influyen en la calidad de la comunicación, por lo que es necesario, además
del recubrimiento y la técnica del trenzado, amplificar la señal cada una cierta cantidad de
kilómetros, que es de un promedio de 2,5 en el caso de una conexión digital y del doble para
una analógica.

Por otro lado, como puntos fuertes de los cables UTP, cabe destacar que son accesibles a
nivel económico y que su implementación es sencilla y eficaz para solventar muchos de los
problemas que presentan las redes básicas de comunicación.

Tipos de cable
Estos son los distintos tipos que podemos encontrar en una Lan (Local Area Network, Red
de Área Local):

➢ Cable de par trenzado sin apantallar / UTP Unshielded twisted pair

➢ Cable de par trenzado apantallado / STP Shielded twisted pair
➢ Cable coaxial
➢ Cable de fibra óptica
➢ LANs sin cableado

7

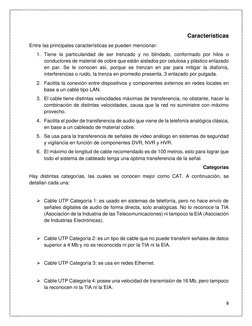

 Características
Entre las principales características se pueden mencionar:
1. Tiene la particularidad de ser trenzado y no blindado, conformado por hilos o
conductores de material de cobre que están aislados por celulosa y plástico enlazado
en par. Se le conocen así, porque se trenzan en par para mitigar la diafonía,
interferencias o ruido, la trenza en promedio presenta, 3 enlazado por pulgada.
2. Facilita la conexión entre dispositivos y componentes externos en redes locales en
base a un cable tipo LAN.
3. El cable tiene distintas velocidades máximas de transferencia, no obstante, hacer la
combinación de distintas velocidades, causa que la red no suministre con máximo
provecho.
4. Facilita el poder de transferencia de audio que viene de la telefonía analógica clásica,
en base a un cableado de material cobre.
5. Se usa para la transferencia de señales de video análogo en sistemas de seguridad
y vigilancia en función de componentes DVR, NVR y HVR.
6. El máximo de longitud de cable recomendado es de 100 metros, esto para lograr que
todo el sistema de cableado tenga una óptima transferencia de la señal.
Categorías
Hay distintas categorías, las cuales se conocen mejor como CAT. A continuación, se
detallan cada una:

➢ Cable UTP Categoría 1: es usado en sistemas de telefonía, pero no hace envío de

señales digitales de audio de forma directa, solo analógicas. No lo reconoce la TIA
(Asociación de la Industria de las Telecomunicaciones) ni tampoco la EIA (Asociación
de Industrias Electrónicas).

➢ Cable UTP Categoría 2: es un tipo de cable que no puede transferir señales de datos
superior a 4 Mb y no es reconocida ni por la TIA ni la EIA.

➢ Cable UTP Categoría 3: se usa en redes Ethernet.

➢ Cable UTP Categoría 4: posee una velocidad de transmisión de 16 Mb, pero tampoco
la reconocen ni la TIA ni la EIA.

8
 ➢ Cable UTP Categoría 5: No es reconocida ni por la TIA ni la EIA.

➢ Cable UTP Categoría 5 e: es el más usado en las conexiones de redes, se usan en

las Fast y Gigabite Ethernet.

➢ Cable UTP Categoría 6 hp: es un tipo de cable que tiene altas velocidades de
transmisión.

➢ Cable UTP Categoría 7: dicho cable tiene longitudes superiores a los 100 metros, y
es de alta velocidad de transmisión.

Cable de Fibra Óptica

La fibra óptica es la tecnología usada para transmitir información en forma de pulsos de luz
mediante hilos de fibra de vidrio o plástico, a través de largas distancias.

Las fibras ópticas miden alrededor del diámetro de un cabello humano, y cuando se las
combina en un cable de fibra óptica permiten transmitir más datos a través de distancias
más largas y de forma más rápida que otros medios. Es la tecnología que permite brindar a
los hogares y las empresas servicios de Internet, teléfono y TV por fibra óptica.

tipos de cables

Existen diferentes tipos de conectores de fibra, en algunos casos tenemos conectores de fibra
LC-LC y SC-SC, pero en otros casos tenemos tipos de conectores diferentes a ambos lados,
esto dependerá de qué dispositivos queremos interconectar, pero lo más normal es que sea el
mismo tipo de conector a ambos extremos del cable. En la siguiente imagen se puede ver los
tipos de conectores más habituales:

9

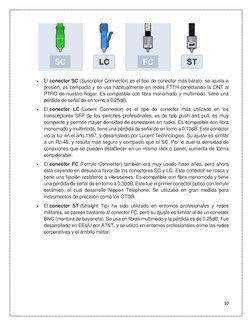

• El conector SC (Suscriptor Connector) es el tipo de conector más barato, se ajusta a
presión, es compacto y se usa habitualmente en redes FTTH conectando la ONT al
PTRO de nuestro hogar. Es compatible con fibra monomodo y multimodo, tiene una
pérdida de señal de en torno a 0,25dB.
• El conector LC (Lucent Connector) es el tipo de conector más utilizado en los
transceptores SFP de los switches profesionales, es de tipo push and pull, es muy
compacto y permite mayor densidad de conectores en racks. Es compatible con fibra
monomodo y multimodo, tiene una pérdida de señal de en torno a 0,10dB. Este conector
vio la luz en el año 1997, y desarrollado por Lucent Technologies. Su ajuste es similar
a un RJ-45, y resulta más seguro y compacto que el SC. Por lo cual la densidad de
conexiones que se pueden establecer en un mismo rack o panel, aumenta de forma
considerable.
• El conector FC (Ferrule Connector) también era muy usado hace años, pero ahora
está cayendo en desuso a favor de los conectores SC y LC. Este conector se rosca y
tiene una fijación resistente a vibraciones. Es compatible con fibra monomodo y tiene
una pérdida de señal de en torno a 0,30dB. Este fue el primer conector óptico con ferrule
cerámico, el cual desarrolló Nippon Telephone. Se utilizaba en gran medida para
instrumentos de precisión como los OTDR.
• El conector ST (Straight Tip) ha sido utilizado en entornos profesionales y redes
militares, se parece bastante al conector FC, pero su ajuste es similar al de un conector
BNC (montura de bayoneta). Se usa en fibras multimodo y la pérdida es de 0,25dB. Fue
desarrollado en EEUU por AT&T, y se utilizó en entornos profesionales como las redes
corporativas y el ámbito militar.

10
 Conclusión
Estudiando los medios de transmisión llegue a la conclusión de que existe muchas
diferencias en cada una de ellas, como ejemplos son:

El Cable UTP: Está conformado por 4 pares de cables, que suelen ser de cobre o de algún
otro material conductor. Tiene una aislación de PVC, pero no tiene ningún tipo de malla para
retener los campos magnéticos.

En cambio el Cable Coaxial: Está constituido por un cilindro hueco de un material

conductor, que en el interior tiene un alambre conductor. Pero entre estos dos componentes
existe un material aislante. Como recubrimiento, tiene otro material aislante protector. Es el
más utilizado en televisión por cable.

El cable UTP: En redes locales que soportan ordenadores locales, el data rate puede llegar
a 10 Mbps (Ethernet) y 100 Mbps (Fast Ethernet).Cable delgado y flexible, fácil para cruzar
entre paredes. Porque UTP es pequeño, que no se llenan rápidamente ductos de cableado.
El precio del cable UTP cuesta menos por kilómetro que cualquier otro tipo de cable LAN.
susceptibilidad del par trenzado a las interferencias electromagnéticas.

En cambio La Fibra Óptica: Consta de un filamento muy delgado (de 2 a 125 micrones) y
flexible que basa su funcionamiento en el envío de datos mediante rayos ópticos (señales
en base a la transmisión de luz). La fibra óptica es la más cara pero la más rápida y de
mayor ancho de banda.

11
 Bibliografía

http://www.mailxmail.com/curso-introduccion-redes/introduccion
https://hardzone.es/reportajes/que-es/cables-coaxiales/
https://vidabytes.com/cable-utp/
https://www.redeszone.net/tutoriales/redes-cable/cableado-fibra-optica-caracteristicas-
tipos-conectores/
http://alo9820.blogspot.com/2016/09/conclusion.html
https://torresvenezuela.com/top-4-sustainable-lifestyle-fashion-tech-podcasts-to-know/

12
