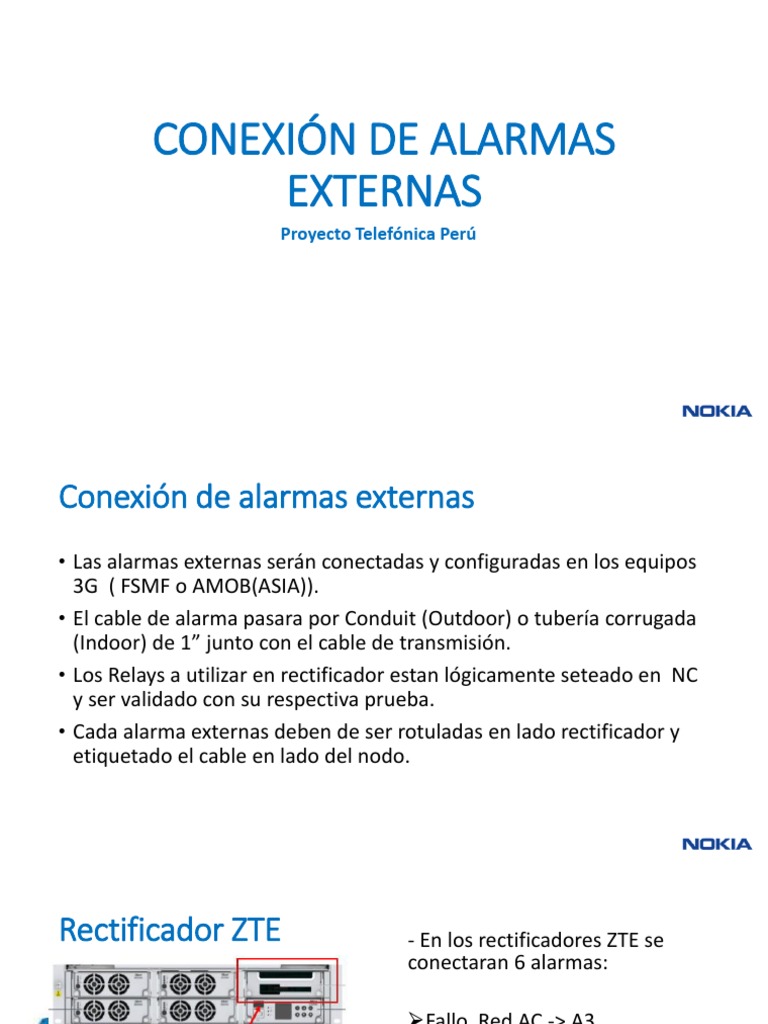

CONEXIÓN DE ALARMAS

EXTERNAS
Proyecto Telefónica Perú
Conexión de alarmas externas
• Las alarmas externas serán conectadas y configuradas en los equipos
3G ( FSMF o AMOB(ASIA)).
• El cable de alarma pasara por Conduit (Outdoor) o tubería corrugada
(Indoor) de 1” junto con el cable de transmisión.
• Los Relays a utilizar en rectificador estan lógicamente seteado en NC
y ser validado con su respectiva prueba.
• Cada alarma externas deben de ser rotuladas en lado rectificador y
etiquetado el cable en lado del nodo.
Rectificador ZTE - En los rectificadores ZTE se
conectaran 6 alarmas:

Fallo Red AC -> A3

Falla Modulo Rectificador -> A4
Fallo de Puerta -> A2
Alta Temperatura -> A6
Bajo Voltaje Baterias-> A5
Fallo de Breaker -> A1
- Se conectaran en las posiciones
NC y C.
Rectificador ZTE

• Los puertos de relays asignados y seteos en rectificador ZTE se

detalla en cuadro ( En marco rojo).
• Se conectaran en los puertos X14, X15 y X16 , los cuales manejan
los Relays 1,2,3,4,5 y 6.
Rectificador ZTE
• Se conectaran en los puertos X14,
X15 y X16 , los cuales manejan los
Relays 1,2,3,4,5 y 6.
• se utilizara relay según detalle en
imagen en polaridad NC.
Rectificador ZTE ( Seteo en banda base)
• En configuración de banda base se seteara las alarmas en polaridad
de NORMALLY_CLOSED según detalle en grafica:
Código de Colores
El cable de conexión alarmas propietario NOKIA (472839A.101) se
considerara según modelo de cable, se detalla código de colores :
Cable Modelo 1:
• FALLA DE RED AC --> Negro – Gris.
• FALLA DE RECTIFICADOR --> Marrón – Gris.
• PUERTA ABIERTA --> Blanco Negro – Blanco Gris.
• FALLA DISYUNTOR --> Blanco Marrón - Blanco Gris.
• BAJO VOLT. BATERIA--> Rojo – Rosado.
• ALTA TEMP. RECT --> Naranja – Rosado.
 Código de Colores
Cable Modelo 2:
• FALLA DE RED AC -> Blanco - Gris
• FALLA DE RECTIFICADOR -> Marrón – Gris.
• PUERTA ABIERTA -> Blanco Negro – Negro Gris.
• FALLA DISYUNTOR --> Blanco Marrón - Negro Gris.
• BAJO VOLT. BATERIA--> Rojo – Rosado.
• ALTA TEMP. RECT --> Naranja – Rosado.
NOTA:
 Para el cable de alarmas modelo 2 no viene hilo de cable NEGRO color
uniforme es el cual se sabría q modelo de cable se utilizara.
 En caso no refleje alarmas que requiera configurar rectificador informar.
