Universidad Politécnica Territorial

Del Estado Trujillo

PROF. ASDRÚBAL NAVA B.

ASIGNATURA:
MUROS Y FUNDACIONES

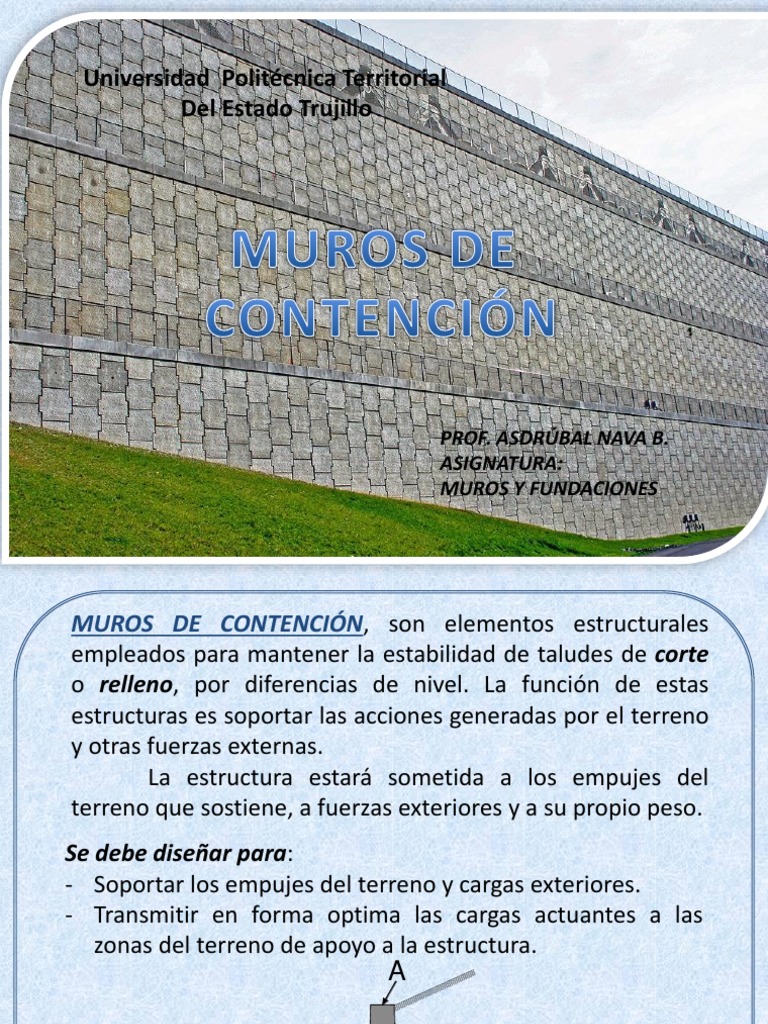

MUROS DE CONTENCIÓN, son elementos estructurales
empleados para mantener la estabilidad de taludes de corte
o relleno, por diferencias de nivel. La función de estas
estructuras es soportar las acciones generadas por el terreno
y otras fuerzas externas.
La estructura estará sometida a los empujes del
terreno que sostiene, a fuerzas exteriores y a su propio peso.
Se debe diseñar para:
- Soportar los empujes del terreno y cargas exteriores.
- Transmitir en forma optima las cargas actuantes a las
zonas del terreno de apoyo a la estructura.
A

E
E W
Prof. A. Nava
 TIPOS DE MUROS:
MUROS A GRAVEDAD, son aquellos que garantizan la
estabilidad a través de su propio peso.
- Se construyen de concreto simple, concreto ciclópeo o
piedra y no llevan ningún tipo de refuerzo adicional.
- Su geometría es para que no produzcan esfuerzos de
tracción.
- Se construyen hasta altura de 3 metros.

MUROS A GRAVEDAD SEMIARMADOS,

- Son de menor sección que los anteriores, admiten
esfuerzos pequeños de tracción, controlados con mínimas
cuantías de acero de refuerzo.
- Se construyen hasta altura de 4 metros.

Prof. A. Nava
MUROS EN CANTILIVER O VOLADIZO, son muros de concreto
armado, formados por una pantalla delgada y una losa base.
Se construyen hasta altura de 8 metros.
CORONA

PANTALLA (CUERPO)

PUNTERA LOSA BASE TALÓN

DENTELLÓN

MUROS CON CONTRAFUERTE, son iguales a los de voladizo,

pero a intervalos regulares se incluyen losas verticales
delgadas (contrafuertes), cuya finalidad es reducir la fuerza
cortante y los momentos flectores.
- Se construyen para alturas mayores de 8 mtetros.
Prof. A. Nava
 CONTRAFUERTE

OTROS TIPOS DE MUROS

Gaviones, Tierra armada (Escamas), Mampostería de Piedra,
Pantallas o Muros anclados, Prefabricados, Tablestacados,
Geomallas y otros

Prof. A. Nava
OTROS TIPOS DE MURO Prof. A. Nava
 ESTABILIDAD DE MUROS DE CONTENCIÓN
COMPROBACIÓN:
-Revisión del volcamiento, respecto a la punta del muro.
-Revisión de falla por deslizamiento a lo largo de la base.
-Falla por capacidad de carga de la base.
-Revisión de la estabilidad general del conjunto.
REVISIÓN DEL VOLCAMIENTO:
Tomando momento con respecto a
“O”, la carga W1 y W2 producen
W2
momento estabilizador (Me) y Eah,
W1 Eah
produce momento de volcamiento
(Mv).
Eph
O Factor de seguridad al Volcamiento:
𝑀𝑒
𝐹𝑠𝑣 = ; 𝐹𝑠𝑣 ≥ (1,5 − 2,00)
𝑀𝑣
Prof. A. Nava
 REVISIÓN DEL DESLIZAMIENTO:
Factor de seguridad al Deslizamiento:
 𝐹𝑟 + 𝐸𝑝ℎ
𝐹𝑆𝐷 = ; 𝐹𝑟 = 𝑓. 𝐹𝑣
𝐹𝑑
(𝑓. 𝐹𝑣) + 𝐸𝑝ℎ
W2 𝐹𝑆𝐷 =
𝐹𝑑
W1 Eah
Donde,
Eph 𝐹𝑟 = 𝐹𝑢𝑒𝑟𝑧𝑎 𝑑𝑒 𝑓𝑟𝑖𝑐𝑐𝑖ó𝑛 ;
Fr
𝑓 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑟𝑜𝑧𝑎𝑚𝑖𝑒𝑛𝑡𝑜
VALORES USUALES COEFICIENTE f
ARENAS O GRAVA GRUESA SIN LIMO 0,5 - 0,6
GRANULARES GRUESOS CON LIMO 0,45
ARENA O GRAVA FINA O,4 – 0,6
ARCILLAS DENSAS 0,3 – 0,5
ARCILLAS BLANDAS O LIMO 0,2 – 0,3
Prof. A. Nava
 REVISIÓN DE FALLA POR CAPACIDAD DE CARGA:
Determinación de las presiones bajo la losa base:
𝐹𝑣 6. 𝑒 𝐹𝑣 6. 𝑒
𝑞𝑚á𝑥 = 1+ ; 𝑞𝑚í𝑛 = 1−
𝐵 𝐵 𝐵 𝐵
𝐵
𝑒≤
6
Donde, e= excentricidad
B= ancho de base de zapata
La resultante de las cargas actuantes debe estar en el
tercio medio, para tener solo esfuerzos de compresión.

𝐵 𝑀𝑒 − 𝑀𝑣
𝑒= −
2 𝐹𝑣

Prof. A. Nava
 0,30 m
0,30 m

H
H
0,12-0,17H
0,10H
0,60 m
0,12-0,17H 0,60 m 0,10H
0,5 - 0,7H
0,5 - 0,7H

PREDIMENSIONADO

0,25 m

H
B/4 P B/3

F 0,10H H/12 a H/10

0,4H B 0,7H
Prof. A. Nava
 PRESIÓN LATERAL DE TIERRAS
Depende del tipo de material de relleno, de la compactación
y grado de humedad del terreno, del tipo de material debajo
de la cimentación y de la presencia o ausencia de
sobrecargas en el relleno.
La presión ejercida contra el muro aumenta con la
profundidad y puede estimarse con la expresión:
𝑃 = 𝐾. 𝛾. 𝐻
K , Constante que depende de
las características del relleno.
H
(Coeficiente de presión)
g, peso unitario del suelo
H'
H, distancia desde la superficie
Kp .g . H’ Ka .g . H al punto considerado.

Prof. A. Nava
 Empuje 𝑲𝒂. 𝜸. 𝑯𝟐 𝑯
activo 𝑬𝒂𝒉 = ; 𝒀=
𝟐 𝟑
Empuje H
pasivo Eah 𝑲𝒑. 𝜸. 𝑯′𝟐 𝑯′
𝑬𝒑𝒉 = ; 𝒀=
Y= H/3 𝟐 𝟑
H' Eph

Kp .g . H’ Ka .g . H


Si el relleno tiene un
talud con un ángulo
de inclinación
Eahx
Eahy
Eah

Eph

Prof. A. Nava
 CALCULO DE LOS COEFICIENTES DE PRESIÓN
- Teoría de Coulomb
- Teoría de Rankine
Teoría de Coulomb, el coeficiente de presión activo (Ka), se calcula:

Para valores de , la ecuación se reduce

Prof. A. Nava
 Teoría de Coulomb, el coeficiente de presión pasivo (Kp):

Para valores de , la ecuación se reduce

Teoría de Rankine
hipótesis

cos 𝛽 − cos 𝛽 − cos ∅ cos 𝛽 + cos 𝛽 − cos ∅

𝐾𝑎 = cos 𝛽. 𝐾𝑝 = cos 𝛽.
cos 𝛽 + cos 𝛽 − cos ∅ cos 𝛽 − cos 𝛽 − cos ∅

Para el caso particular:

1 − sin ∅ 1 + sin ∅
𝐾𝑎 = 𝐾𝑝 =
1 + sin ∅ 1 − sin ∅
Ambas teorías coinciden
Prof. A. Nava
 Ejercicio: Diseñar un muro a gravedad, para un desnivel de 2,80 metros,
con una profundidad de cimentación de 0,70 metros, suelo de relleno de
peso unitario 1,8 Tn/m3., ángulo de fricción 30°. Suelo arcilla arenosa
coeficiente de fricción 0,50, q admisible 10Tn/m2.
C
Predimensionado:
Corona (C), ≥ 30 cms. C= 0,30 mts.
Puntera (P), (0.12-0.17).H, P= 0,40 mts.
2.80
Base (B), (0,5-0,7).H, B= 1.50 mts
Pie de Pantalla o Fuste (F), F=B – P – T, F= 0,70 mts.
P T Espesor (e), (0.12-0.17).H, e= 0.40 mts.
0.70 F
e Análisis de estabilidad por metro lineal:
B
área b (m) h (m) g(T/m) W (T) brazo Mom
0,30 0,40 0,40
1 1,50 0,40 2,30 1,38 0,75 1,035
2 4
2 0,30 2,40 2,30 1,66 0,55 0,913
3/2 0,40 2,40 2,30 1,10 0,83 0,913
5 2.40
4/2 0,40 2,40 1,80 0,86 0,97 0,834
5 0,40 2,40 1,80 1,73 1,30 2,249
0,40 3

1 0,40
S 6.73 S 5,944
1,50 Momento Estabilizador(Me) 5,944 T.m Prof. A. Nava
 Calculo de empujes del terreno:
1 − sin 30° 1 + sin 30°
𝐾𝑎 = = 0,333 𝐾𝑝 = = 3,00
1 + sin 30° 1 − sin 30°

Seguridad al Volcamiento: (Momento de Volcamiento (Mv))

Factor de seguridad al Volcamiento (Fsv):

Factor de seguridad al Deslizamiento (Fsd):

Prof. A. Nava
 Seguridad ante falla por capacidad de carga:

1,02
Si Fsv falla, aumento dimensión de la pantalla
7,751 Si Fsd falla, aumento las dimensiones de zapata o
Se puede usar un dentellón.
Prof. A. Nava
 METODO DE MONON|OBE y OKABE PARA HALLAR EL EMPUJE SISMICO

1
𝐸𝑠 = . 𝛾. (1,1𝐻)2 . 𝐾𝑠
2
Es
H 1,1H
𝜑 = Á𝑛𝑔𝑢𝑙𝑜 𝑑𝑒 𝑓𝑟𝑖𝑐𝑐𝑖ó𝑛
2/3(1,1H)
𝜃 = tan−1 𝐶
0,1H 𝐶 = 𝐶𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑆í𝑠𝑚𝑖𝑐𝑜

cos 2 ( 𝜑−𝜃) cos 2 𝜑

𝐾𝑠 = −
sin 𝜑 sin 𝜑 −𝜃 2 sin 2 𝜑 2
cos 𝜃 1+ 1+
cos 𝜃 cos 𝜑

NORMA 1756-2001, Coeficiente Sísmico

𝐶 = 0,75. 𝜑. 𝐴0
𝜑= Coeficiente de corrección del coeficiente de aceleración horizontal (tabla 5.1)
𝐴0 = Coeficiente de aceleración horizontal (tabla 4.1)

Prof. A. Nava
 CALCULO DE AREAS DE ACERO, PIE, TALÓN Y PANTALLA

Es

Eah 2/3 H

Me 1/3 H

0.40 0.40

Mf(1Y2) Mf(3Y4)

F3
F1 F4

F2

Prof. A. Nava
