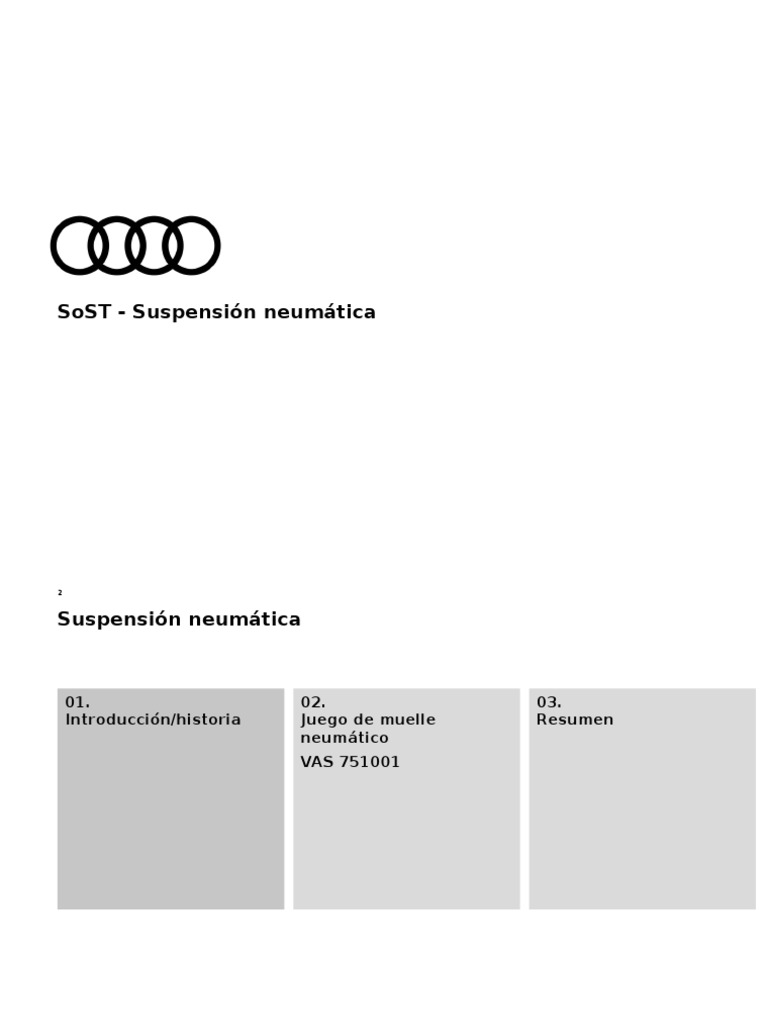

SoST - Suspensión neumática

Suspensión neumática

01. 02. 03.


Introducción/historia Juego de muelle Resumen
neumático
VAS 751001
3

Historia de la suspensión neumática de Audi

Audi A6
Audi A7
Audi A8
Audi allroad quattro Audi A6 Audi A7 Audi Q5
Audi Q7
Audi Q8
…

Audi A8 Audi Q7 Audi Q5

2000 2002 2004 2006 2010 2017 Futuro

Fuente de la imagen: SSP


4

Vista general de los componentes de la suspensión neumática del Audi


Q7

Fuente de la imagen: SSP 633


5

Componentes de la suspensión neumática

Acumulador de presión Muelle neumático del


eje trasero

Sensor del
Amortiguador nivel del vehículo
neumático
Bloque de electroválvulas
Eje delantero

Fuente de la imagen: SSP 633 y SSP 480


6

Componentes de la suspensión neumática

Unidad de control del tren


de rodaje

Unidad de suministro de aire

Fuente de la imagen: SSP 633


7

Herramienta especial de la suspensión neumática

¿Qué componente podría haber generado la siguiente entrada en la memoria de


incidencias?

C11AFF0: el acumulador de presión detecta la suspensión


autonivelante.

Fuente de la imagen: Entrada en la memoria de incidencias


8

Vista general suministro de aire

Bloque de electroválvulas 1-5 Electroválvula


6,7 Muelles neumáticos del eje delantero
8,9 Muelles neumáticos del eje trasero
10 Acumulador de presión
11 Sensor de presión
12 Valor de medición de la presión
13 Control eléctrico de la electroválvula
14 Conexión del compresor

Fuente de la imagen: SSP 633


9

Herramienta especial de la suspensión neumática

Número VAS/ASE previsto:

VAS 751 001 / ASE 751 001 00


000

Cable de conexión VAS 5051/66

ASE 405 088 00 000


10

Herramienta especial de la suspensión neumática


11

Herramienta especial de la suspensión neumática

Entrada en la memoria de incidencias: C11AFF0: el acumulador de presión detecta la suspensión


autonivelante.

¿En qué punto de medición se debe utilizar la herramienta especial de la suspensión neumática?

Punto de medición
de la presión

Causa: falta de estanqueidad interna en el compresor

Fuente de la imagen: SSP 633


12

Suspensión neumática
Resumen

› Herramienta especial para una localización de averías segura y selectiva


› Disminución del tiempo de diagnóstico
› Prevención de reparaciones repetidas
› Disminución de los costes de reparación
› Aumento de la satisfacción del cliente
