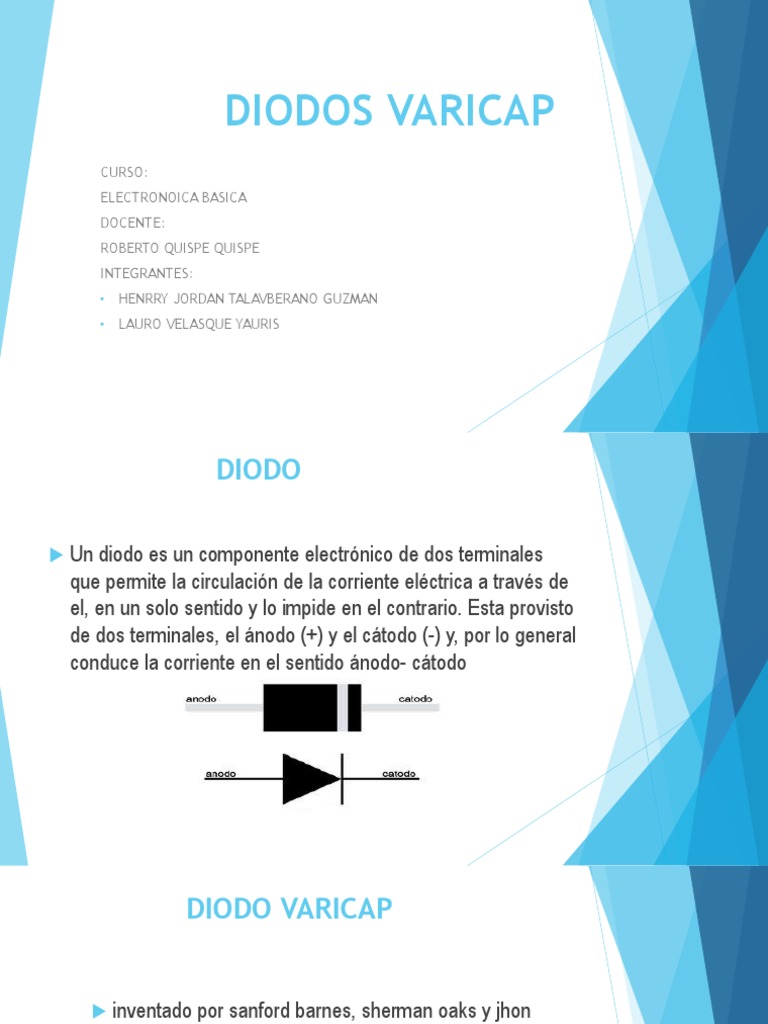

DIODOS VARICAP

CURSO:
ELECTRONOICA BASICA
DOCENTE:
ROBERTO QUISPE QUISPE
INTEGRANTES:
• HENRRY JORDAN TALAVBERANO GUZMAN
• LAURO VELASQUE YAURIS
DIODO

 Un diodo es un componente electrónico de dos terminales


que permite la circulación de la corriente eléctrica a través de
el, en un solo sentido y lo impide en el contrario. Esta provisto
de dos terminales, el ánodo (+) y el cátodo (-) y, por lo general
conduce la corriente en el sentido ánodo- cátodo
DIODO VARICAP

 inventado por sanford barnes, sherman oaks y jhon


mann en 1985 trabajando para pacific
semiconductors(psi) en california.
 según dice la historia fue barnes el quien lo puso el
nombre de varicap.
DIODO VARICAP

 el diodo varicap también llamado varactor, es conocido por


uso de bajas frecuencias ,ya que es un dispositivo
semiconductor que puede controlar su valor de capacidad en
términos de la trension aplcada de polarización inversa.
DIODO VARICAP

 El diodo varicap por lo tanto tiene la función de sustituir el tradicional


condensador variable.

 Podemos decir que entre el diodo varicap y el semiconductor normal hay


una gran semejanza, a su vez su estructura interna tampoco varía mucho
porque cuando diodo normal se comporta, con más o menos eficiencia
como un varicap.

 Por la teoría podemos decir que el diodo varicap depende de la formación,


en la zona de la unión de dos capas de cargas eléctricas que tienen
similitud a las placas de un condensador.
FUNCIONAMIENTO

 El diodo de capacidad variable o varactor (varicap) es un


diodo que basa su funcionamiento en el fenómeno que hace
que el ancho de la barrera de potencial en la unión PN varié
en función de la tensión inversa aplicada entre sus extremos.
 Al aumentar la tensión, aumenta la anchura de la barrera,
disminuyendo así la capacidad del diodo, de este modo se
tiene un condensador variable controlado por tensión
 tensión máxima=capacidad mínima
 tensión mínima=capacidad máxima
FUNCIONAMINETO
APLICACIONES

 • Se utilizan para sustituir condensadores variables en etapas de


sintonía en todo tipo de equipos de emisión y recepción.
 • Electrónica vía satélite y de ajuste incluyendo sintonizadores de
TV terrestre
 • Grabadoras de DVD
 • De sintonía de FM de radio de radios de coche para teléfonos
móviles
 • Osciladores controlados por tensión (VCO)
 • oscilador de voltaje controlado a cristal / oscilador de cristal de
temperatura controlada (VCXO / TCXO)
APLICACIONES

 En la tecnología de microondas se utilizan como limitadores,


al aumentar la tensión en el diodo, su capacidad varia
modificando la impedancia que presenta desadaptado el
circuito, de modo que refleja la potencia incidente
ESTRUCTURA
