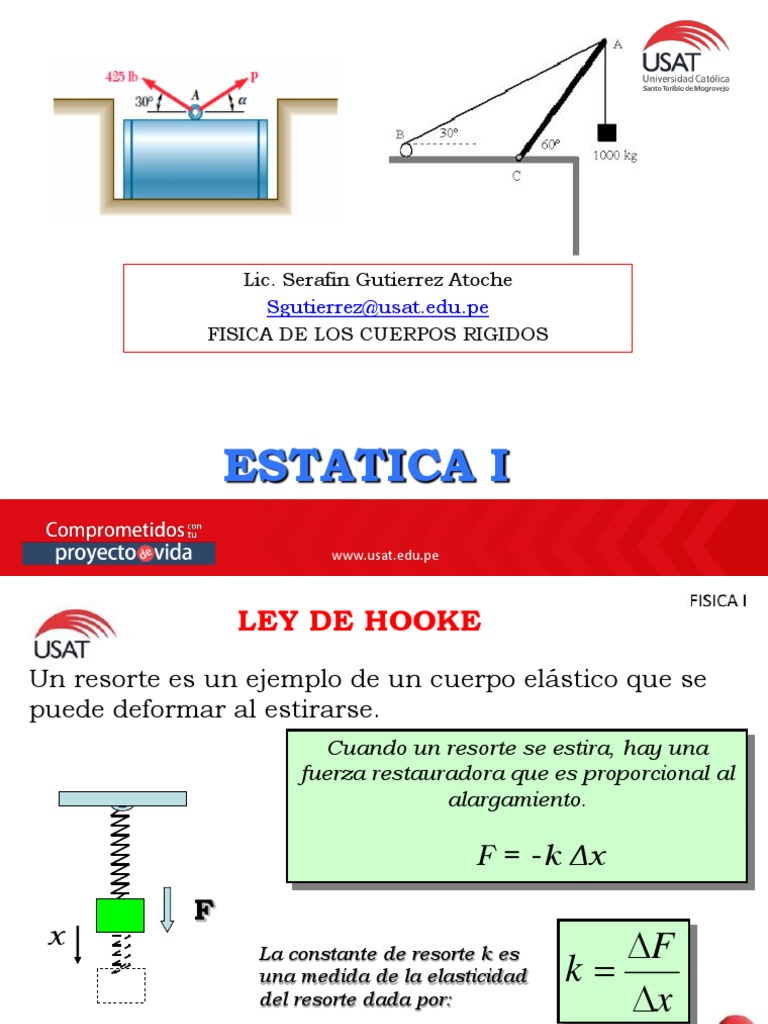

Lic.
Serafin Gutierrez Atoche
Sgutierrez@usat.edu.pe
FISICA DE LOS CUERPOS RIGIDOS
ESTATICA I
www.usat.edu.pe
www.usat.edu.pe
LEY DE HOOKE
Un resorte es un ejemplo de un cuerpo elástico que se
puede deformar al estirarse.
Cuando un resorte se estira, hay una
fuerza restauradora que es proporcional al
alargamiento.
F = -k Δx
F
x La constante de resorte k es F
una medida de la elasticidad k
del resorte dada por: x
Relación entre el esfuerzo aplicado, F, y la
deformación producida, Δx
PROBLEMA FISICA I
La esfera que aparece en la figura tiene una masa de 6 kg y está
soportada como se muestra. Trace un diagrama de cuerpo libre
de la esfera, de la cuerda CE, y del nudo en C.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
PROBLEMA FISICA I
Si el saco localizado en
A en la figura tiene un
peso de 20 lb, determine
el peso del saco ubicado
en B y la fuerza que se
necesita en cada cuerda
para mantener el
sistema en equilibrio en
la posición mostrada.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
PROBLEMA
Determine la fuerza en los cables A B y A C necesaria para
soportar el semáforo de 12 kg.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
En el sistema de fuerzas mostrado en la figura determine la
magnitud y la dirección de la fuerza resultante.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
EJEMPLO FISICA I
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
EJEMPLO FISICA I
Determine el alargamiento producido en cada resorte
cuando el bloque de 2 kg está en equilibrio. Los
resortes se muestran en la posición de Equilibrio.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
EJEMPLO FISICA I
Una conexión soldada está en equilibrio bajo la acción de las
cuatro fuerzas que se muestran en la figura. Si se sabe que FA = 8
kN y que FB = 16 kN, determine las magnitudes de las dos fuerzas
restantes.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
SISTEMAS TRIDIMENSIONALES FISICA I
DE FUERZAS
Para el equilibrio de una partícula se requiere
Si las fuerzas son resueltas en sus respectivas componentes i, j, k,
figura, tenemos entonces
Por consiguiente, para garantizar el equilibrio, es preciso que
las siguientes tres ecuaciones de componentes sean satisfechas:
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
PROBLEMA
Se usan tres cables
para amarrar el globo
que se muestra en la
figura. Determine la
fuerza vertical P que
ejerce el globo en A, si
se sabe que la tensión
en el cable AB es de
259 N
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
PROBLEMA
Determine la magnitud y
los ángulos coordenados
de dirección de la fuerza F
en la figura que son
requeridos para obtener el
equilibrio de la partícula
O.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
EJEMPLO FISICA I
Los tres cables se usan para dar soporte a la lámpara
de 800 N. Determine la fuerza desarrollada en cada
cable en la posición de equilibrio.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
PROBLEMA
Tres cables están
conectados en A,
donde se aplican las
fuerzas P y Q, como se
muestra en la figura.
Si se sabe que Q = 0,
encuentre el valor de P
para el cual la tensión
es el cable AD es de
305 N.
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
PROBLEMA
Una torre de transmisión
se sostiene por medio de
tres alambres que están
unidos a una articulación
en A y se anclan median te
pernos en B, C y D. si la
tensión en el alambre AB
es de 630 lb, determine la
fuerza vertical P ejercida
por la torre sobre la
articulación en A
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
FISICA I
PROBLEMA
Tres cables sostienen
una caja como se
muestra en la figura.
Determine el peso de
la caja, si se sabe que
la tensión en el cable
AB es de 750 lb
Docente: Lic. EGBERTO SERAFIN GUTIERREZ ATOCHE
