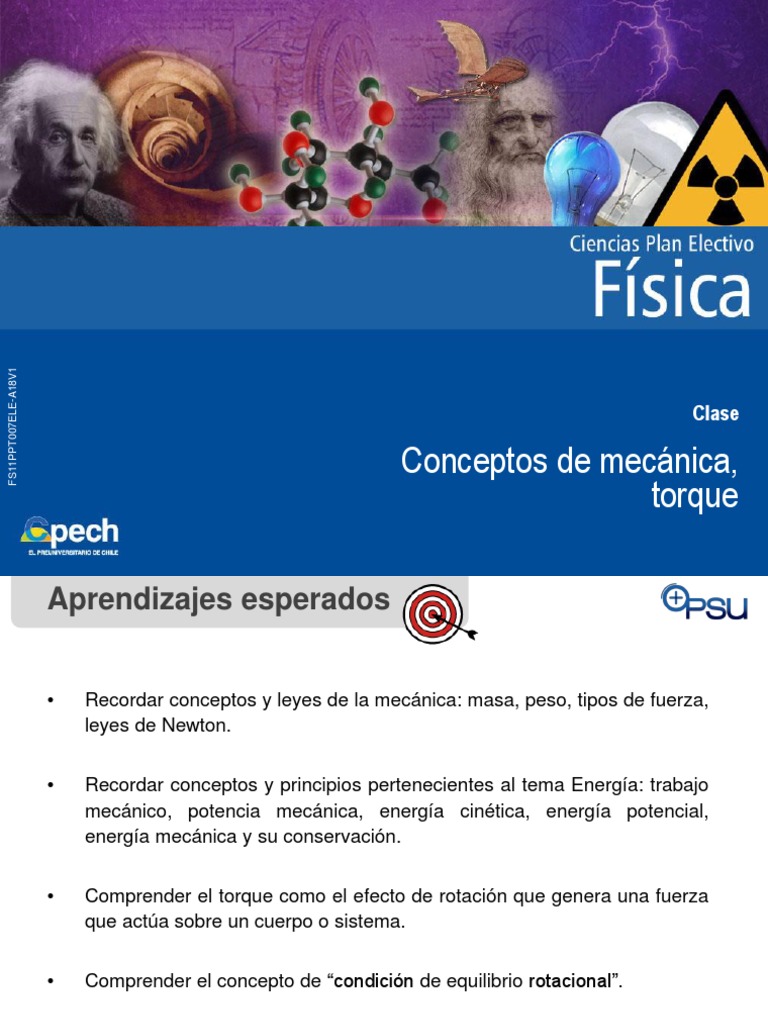

FS11PPT007ELE-A18V1

Clase

Conceptos de mecánica,
torque
Aprendizajes esperados

• Recordar conceptos y leyes de la mecánica: masa, peso, tipos de fuerza,

leyes de Newton.

• Recordar conceptos y principios pertenecientes al tema Energía: trabajo

mecánico, potencia mecánica, energía cinética, energía potencial,
energía mecánica y su conservación.

• Comprender el torque como el efecto de rotación que genera una fuerza

que actúa sobre un cuerpo o sistema.

• Comprender el concepto de “condición de equilibrio rotacional”.

Pregunta oficial PSU

La figura muestra una barra rígida homogénea, de extremos R y S, que puede rotar
libremente en torno a su punto medio M, sostenida por un pedestal vertical fijo.

En el extremo R se cuelga un cuerpo de 60 N de peso. ¿Cuál es la magnitud del peso que

debe tener el cuerpo colgado a L/4 del extremo S para que la barra permanezca en
equilibrio horizontal?

A) 15 N
B) 45 N
C) 60 N
D) 80 N
E) 240 N
Fuente : DEMRE - U. DE CHILE, Proceso de admisión 2016.
 Cap. 2

Págs.:29 - 32
1. Mecánica
2. Energía
3. Torque
 1. Mecánica

1.1 Masa - fuerza

Masa: es la cantidad de materia en un objeto. Es una magnitud escalar y se

simboliza por “m”.

Se mide en:
S.I.: kilogramos = [kg]
C.G.S.: gramos = [g]

Fuerza: es una interacción entre dos o más cuerpos, que puede cambiar sus
estados de movimiento o reposo, o producir deformación en ellos. Es una
magnitud vectorial y se expresa en:
F
S.I.: [newtons] = [N]
C.G.S.: [dinas]
 1. Mecánica

1.2 Fuerza neta - inercia

Fuerza neta: Es la resultante o suma vectorial de todas las fuerzas que

actúan sobre un cuerpo.
F1 F2
Fneta

Inercia: es la resistencia que presentan los cuerpos a cambiar su estado

de movimiento o reposo. Es una propiedad de la materia.
 1. Mecánica

1.3 Tipos de fuerzas

Peso
Las principales fuerzas que trabajaremos en
nuestros sistemas son:
Normal

Tipos de fuerza Tensión

Fuerza de roce

Fuerza elástica
 1. Mecánica

1.4 Leyes de Newton

Dinámica
1ª: ley de Inercia

Estudia causas del

movimiento. Se rige por
Leyes de 2ª: ley fundamental
Newton de la dinámica

3ª: ley de acción

y reacción
Ejercicio

5. Sobre un bloque de masa 2 [kg], que se encuentra sobre una superficie

horizontal sin roce, actúan dos fuerzas paralelas al suelo de magnitudes F1 y F2,
tal como lo muestra la figura adjunta.

m
Si el bloque se mueve hacia la derecha con una aceleración de magnitud 5  2  ,
¿cuál es el valor de F2? s 

A) 2 [N]
B) 5 [N] D
C) 10 [N]
Aplicación
D) 32 [N]
E) 42 [N] Ejercicio 5 guía Conceptos de mecánica, torque
 1. Mecánica

1.5 Fuerza de roce

Fuerza de roce que ejerce
el suelo sobre el cuerpo:
roce estático

Características
El cuerpo no de la
desliza
fuerza de roce
sobre el suelo.
Fuerza que ejerce la persona
para intentar mover el cuerpo.

Siempre se opone
al deslizamiento Depende del tipo de
Existen 2 tipos
entre las superficies superficies
en contacto

Cinético (valor Estático (valor

constante) máximo)
f k  k  N f s  s  N
Ejercicio

6. El bloque de la figura adjunta se encuentra sobre una superficie horizontal,

tiene una masa de 20 [kg] y el coeficiente de roce estático entre él y la superficie
es 0,5.

FR F

¿Cuál es el valor máximo de la fuerza de roce estático?

A) 5 [N]
B) 10 [N]
C) 20 [N]
D) 50 [N] E
E) 100 [N] Aplicación

Ejercicio 6 guía Conceptos de mecánica, torque

2. Energía

2.1 Energía

Energía: Capacidad de un cuerpo para

realizar trabajo. Es una magnitud
escalar.

Energía
mecánica

Potencia Trabajo Energía Energía

mecánica mecánico potencial cinética

Gravitatoria
Ejercicio
11. Un cuerpo es dejado caer desde un punto Q, ubicado a una altura h, tal como lo
muestra la figura.

Despreciando la resistencia del aire y considerando que la energía potencial es nula a nivel
del suelo, es correcto afirmar que la energía cinética en

I) T es el cuádruple de la energía cinética en P.

II) T es igual a la energía potencial en Q.
III) S es la mitad de la energía potencial en Q.

A)
B)
Solo I
Solo II
E
C) Solo I y III ASE
D) Solo II y III
E) I, II y III Ejercicio 11 guía Conceptos de mecánica, torque
2. Energía

2.2 Fuerzas conservativas y disipativas

CONSERVATIVAS: Son aquellas en DISIPATIVAS: Son aquellas en que el
que el trabajo realizado por la trabajo realizado por la fuerza
fuerza es independiente de la depende de la trayectoria seguida.
trayectoria seguida. Ej: fuerza de roce.
Ej: peso, fuerza elástica.
Ejercicio

10. De las siguientes afirmaciones, ¿cuál(es) es (son) característica(s) de las

fuerzas disipativas?

I) El trabajo realizado por ellas es dependiente de la trayectoria seguida.

II) Mantienen la energía mecánica del sistema constante.
III) En una trayectoria cerrada, el trabajo realizado por ellas es nulo.

A) Solo I
B) Solo II
C) Solo III
D) Solo I y II
E) I, II y III
A
Reconocimiento

Ejercicio 10 guía Conceptos de mecánica, torque

2. Energía

2.3 Conservación de la energía mecánica

Energía mecánica

Si existe roce Si no existe roce

Su cantidad varía Es constante

en el tiempo

EM i  EM f
EM  EM f  EM i
2. Energía

2.4 Trabajo realizado por el roce

• El trabajo realizado por el roce cinético siempre es negativo, pues la fuerza de

roce siempre se opone al deslizamiento entre superficies.

Wroce   f roce  d  EM

3. Torque

Natalia intenta soltar las tuercas de la rueda con la

Natalia disfruta manejando su auto en un bello día
mano, pero se da cuenta que están demasiado
primaveral, cuando un pinchazo la sorprende
apretadas, así que busca en su auto algo que pueda
utilizar ….

&$¡’!$%&&// …..y
ahora que hago?
Lo primero es soltar
la rueda.
3. Torque

Natalia encontró una llave, con la

cuál intenta soltar la tuerca.

Si la fuerza de Natalia es la misma, ¿por qué le fue

mas fácil soltar la tuerca con la ayuda de la llave?

¿ Como debe aplicar la fuerza para producir

un giro en la llave?

¿Qué hubiese ocurrido si utiliza una llave mas larga?

Si aplica una fuerza
paralela a la llave,
¿logrará soltar la tuerca?
3. Torque

3.1 Concepto de torque

El torque es una magnitud vectorial
que indica la propiedad de una fuerza
para cambiar el estado rotacional de un brazo
objeto. Se denota con τ (tau).
 
• La magnitud del torque es F
proporcional a la longitud del “brazo
r
de torque”, que corresponde al radio
entre el punto de giro y el punto en
que se aplica la fuerza.

• La fuerzas paralelas al brazo de Fuerza

torque no realizan torque.

  F  r Unidades para torque

S.I.: [N·m]
C.G.S.:[dina·cm]
Ejercicio

2. Una persona cierra una puerta de 1 metro de ancho aplicando una

fuerza de 40 [N], perpendicular a ella y a 90 [cm] de su eje de
rotación. El módulo del torque aplicado es

A) 0,36 [N·m]
B) 3,60 [N·m]
C) 36,00 [N·m]
D) 360,00 [N·m]
E) 3.600,00 [N·m]

C
Aplicación

Ejercicio 2 guía Conceptos de mecánica, torque

3. Torque

3.2 Convención de signos

Si por la acción de una fuerza el cuerpo tiende a girar en:

• Sentido contrario al de las manecillas

del reloj, el torque es positivo.

• Sentido de las manecillas del reloj, el

torque es negativo.

A menos que se indique lo contrario.

Ejercicio
18. La figura muestra una barra rígidade masa despreciable, que puede
girar en torno a un eje O. Una fuerza F1 ,cuyo módulo
 es 20 [N], se aplica
en el punto A, siendo OA = 60 [cm]. Una fuerza F2 , de módulo 15 [N], se
aplica en el punto B, siendo OB = 30 [cm].

F2
A

 B O
F1

¿Cuál es el torque generado por F1, respecto de O?

A) –1.200 [N·m]
B) –12 [N·m]
C) 0 [N·m] D
D) 12 [N·m] Aplicación
E) 1.200 [N·m]
Ejercicio 18 guía Conceptos de mecánica, torque
3. Torque

3.4 Fuerzas que no producen torque

Toda fuerza cuya dirección (línea de acción) pase por el eje de giro,
no produce torque.

Ejemplo:
No produce torque una fuerza aplicada

• paralela al brazo.

• en el eje de rotación. F2

F1
3. Torque

3.5 Condición de equilibrio rotacional

El equilibrio rotacional de un cuerpo rígido se logra cuando el torque
neto que actúa sobre el cuerpo es nulo.

 Izquierda   Derecha

  0
 Izquierda
 Derecha

En equilibrio se cumple que:


  0

F  0
Ejercicio

12. En un balancín tres niños, A, B y C, se sitúan de tal manera que este se

equilibra horizontalmente debido a la acción de sus pesos, aplicados a cierta
distancia del eje de rotación O. Despreciando el peso de la barra del balancín,
¿cuál es la distancia X a la que se encuentra el niño C?

A) L
B) 2L
C) 3L
D) 4L
E) 5L

E
Aplicación

Ejercicio 12 guía Conceptos de mecánica, torque

Pregunta oficial PSU

La figura muestra una barra rígida homogénea, de extremos R y S, que puede rotar
libremente en torno a su punto medio M, sostenida por un pedestal vertical fijo.

En el extremo R se cuelga un cuerpo de 60 N de peso. ¿Cuál es la magnitud del peso que

debe tener el cuerpo colgado a L/4 del extremo S para que la barra permanezca en
equilibrio horizontal?

A) 15 N
B) 45 N D
C) 60 N
D) 80 N Aplicación
E) 240 N Fuente : DEMRE - U. DE CHILE, Proceso de admisión 2016.
Tabla de corrección

Ítem Alternativa Unidad temática Habilidad

1 E El movimiento Comprensión
2 C El movimiento Aplicación
3 C El movimiento Aplicación
4 C El movimiento Comprensión
5 D El movimiento Aplicación
6 E El movimiento Aplicación
7 B El movimiento Aplicación
8 C El movimiento Aplicación
9 B El movimiento Aplicación
10 A Trabajo y energía Reconocimiento
Tabla de corrección

Ítem Alternativa Unidad temática Habilidad

11 E Trabajo y energía ASE
12 E Movimiento circular Aplicación
13 B Movimiento circular Aplicación
14 E Trabajo y energía Aplicación
15 C Trabajo y energía Aplicación
16 C Trabajo y energía Aplicación
17 A Trabajo y energía Aplicación
18 D Movimiento circular Aplicación
19 B Movimiento circular Aplicación
20 D Movimiento circular ASE
Síntesis de la clase

FUERZA puede producir en

un cuerpo rígido

Rotación Traslación

Leyes de Newton
Torque

Equilibrio rotacional   F  r

Suma de los torques

es cero
Prepara tu próxima clase

En la próxima sesión estudiaremos

Movimiento circunferencial uniforme
