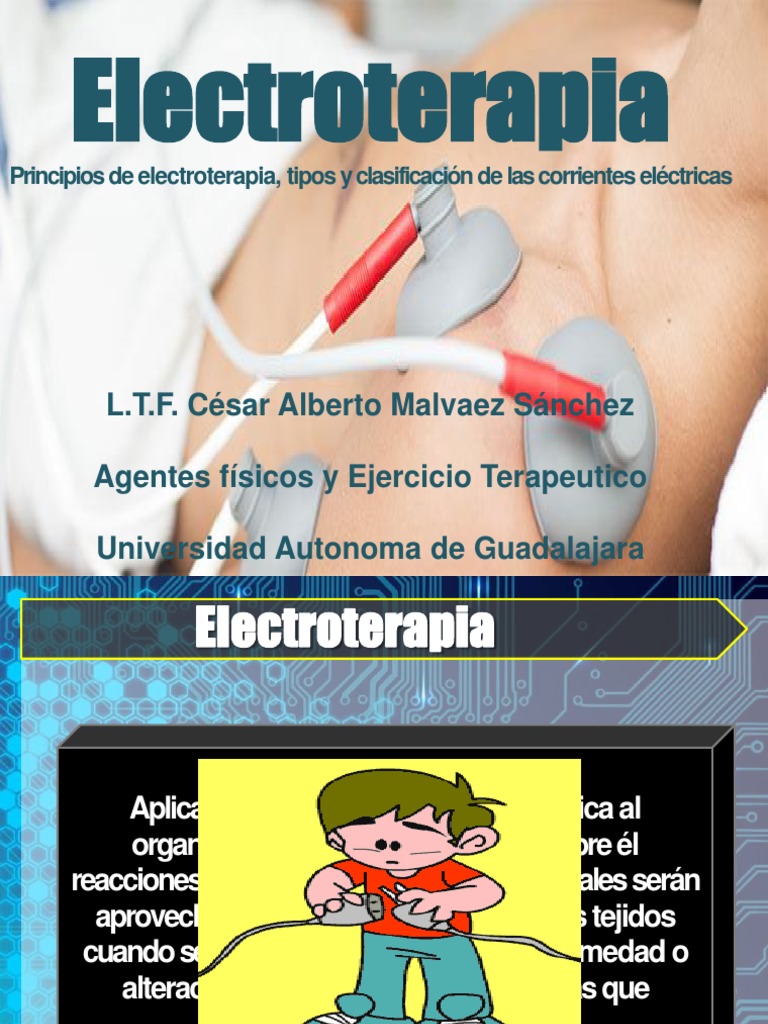

Electroterapia

Principios de electroterapia, tipos y clasificación de las corrientes eléctricas

L.T.F. César Alberto Malvaez Sánchez

Agentes físicos y Ejercicio Terapeutico

Universidad Autonoma de Guadalajara

 Electroterapia

Aplicación de energía electromagnética al

organismo, con el fin de producir sobre él
reacciones biológicas y fisiológicas, las cuales serán
aprovechadas para mejorar los distintos tejidos
cuando se encuentran sometidos a enfermedad o
alteraciones metabólicas de las células que
componen dichos tejidos.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electroterapia
El organismo es un conductor de segundo orden, los iones contenidos en
las disoluciones y dispersiones coloidales trasmitirán la energía aplicada.

Tejidos poco conductores

Tejidos medianamente conductores
Tejidos relativamente buenos conductores
Tejidos generadores de electricidad

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electroterapia

Lamayor o menor conductividad va a depender del mayor

o menor contenido de agua como disolvente y sussolutos
(disoluciones y dispersiones coloidales), los cuales van a ser
conductores fundamentales de la energía eléctrica por el
organismo.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electroterapia

PIEL
HUESO GRASA UÑA CABELLO
GRUESA O
CALLOSIDAD

Poco conductores

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electroterapia

PIEL TENDONES TEJIDO CARTILAGO

MIOFASCIAL

Medianamente conductores

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electroterapia

LIQUIDO

HORMONAS
NERVIOSO
TEJIDO
VISCERAS

MUSCULAR
TEJIDO
INTRA Y
SANGRE LINFA EXTRA
CELULAR

Relativamente buenos conductores

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

CORRIENTE ELÉCTRICA.
Se define como el movimiento neto de electrones.
La energía Eléctrica se desplaza por el organismo en forma de electrones asociados a
iones que se moverán por la fuerza electromotriz aplicada :

A) Bien con electrodos procedentes de una fuente de energía externa

B)O bien por las cargas internas del organismo

También los iones sabemos que son atraídos por la polaridad de cargas
eléctrica opuesta y repelidos por la polaridad del mismo signo
 Electricidad

Polaridad
Carga eléctrica
Diferencia de potencial o tensión eléctrica
Intensidad
Lasmagnitudes más Resistencia
importantes que Potencia
manifiesta la Efecto electromagnético
electricidad son: Capacitancia
Inductancia
Resistividad
(Impedancia)
Efecto anódico (o sombra de la carga)

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Polaridad
Son dos fuerzas opuestas y de igual magnitud , pues con la misma
fuerza atrae hacia si el (+) como repele el (-) fuera si .
Para que aparezcan movimiento de electrones,
tienen que existir zonas donde escaseen y zonas
con exceso.

Dado que la materia tiende a estar eléctricamente equilibrada, se produceun

movimiento desde donde abundan hacia donde faltan.

Lazona con déficit se encuentra cargada positivamente (+) o ánodo y lazona

con exceso se encuentra cargada negativamente (-)cátodo.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Carga Eléctrica

Esla cantidad de electricidad (número de electrones) disponible en un

determinado momento en un conjunto delimitado de materia o en un
acumulador.

Suunidad es el culombio, (6.25x1018)

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Diferencia de Potencial, Tensión Eléctrica o Voltaje

Esla fuerza “impulsora” que induce a los electrones a desplazarse de una zona
con exceso a otra con déficit.

Fuerza electromotriz
Suunidad es el voltio.
Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
 Fuerza Electromotriz
Fuerza que trata de devolver el equilibrio eléctrico
a las cargas eléctricas y a los iones provocando el
movimiento de electrones desde donde abundan
hacia donde escasean.

a) Si el desequilibrio es (+), genera succión sobreotras

cargas eléctricas próximas y de signo(-).

b) Si el desequilibrio es (-), genera repulsión o intentode

salto a otras cargas eléctricas próximas y de signo(+).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Intensidad
Esla cantidad de electrones que pasan
por un punto en un segundo.

Suunidad es el Amperio.

Serepresenta con(I).

Laintensidad es el parámetro que habitualmente denominamos

corriente eléctrica y su medida se pondrá de manifiesto siempre
que haya paso de energía eléctrica por un punto.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Resistencia

Esla fuerza de freno que opone la materia al movimiento de los

electrones cuando circulan a través de ella.

Suunidad es el ohmio.

Serepresenta con (Ω) o con(R).

Laresistencia en la materia viva se presenta bastante variable,

dependiendo de su composición y del tipo de corriente que circule
por ella. Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
 LEY DE OHM
Establece las relaciones existentes entre los distintos
parámetros eléctricos mediante una ecuación en la dos
variables conducen a la incognito

Como incógnita será :

• La resistencia de un conductor o un circuito
• El voltaje de entrada o de caída en un circuito
• La intensidad consumida
• La potencia
• El trabajo el tiempo necesario para lograr un trabajo
 Potencia

Esla velocidad con que se realiza

un trabajo.

Utilizando la energía eléctrica, será el producto de V * I

Velocidad con que se produce la transformación de una energía a

otra.

Suunidad es el vatio, expresado con la(W).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Trabajo

Si multiplicamos la potencia durante

un determinado tiempo (expresado
en segundos) obtenemos el trabajo
realizado.

Launidad del trabajo es el julio(J).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Calor y Temperatura
Calor es la cantidad de energía térmica generada por la
agitación molecular de la materia o provocada por el
movimiento de cargas eléctricas a través de ella.
Se mide encalorías.

Temperatura es la concentración o densidad de calorías en un

volumen dado. Semide en grados (ºC, ºK o ºF).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Calor

El paso de una corriente eléctrica a partir de

determinada intensidad, y si a su vez el
conductor presenta bastante resistencia,
genera calor en la materia que la conduce por
transformación de energía.

El trabajo realizado en los tejidos vivos se expresa según la

fórmula de Joule, fundamental en electroterapia.

C= k . R. I2 . t

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Velocidad de Transmisión Energética

Larapidez en la aplicación de una energía

depende fundamentalmente de la potencia y de
la capacidad de los tejidos para asimilarla.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Dosis o Densidad de Energía

Enelectroterapia aplicamos, en multitud de técnicas,

diversas energías en superficies corporales más o
menos grandes, con electrodos de distintos tamaños y
con mayor o menor duración de la sesión.

Dosis: energía recibida

(J/cm2)

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electromagnetismo
Esla propiedad que presenta la energía eléctrica para generar
un campo magnético alrededor del conductor por el que pasa
una corriente eléctrica.

Generar una corriente de electrones sobre el conductor que es sometido a un

campo magnético.

Suunidad es el henrio (H).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Inductancia (auto-inducción)

Esla resistencia que opone la materia conductora a ser

sometida al paso o cambio y variaciones en la corriente
(intensidad) que circula por ella; o, también, al corte de la
corriente que circulaba por ella.

Eneste instante se generan cargas eléctricas muy intensas y de

signo opuesto al que se estaba dando.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Capacitancia (campo de condensador)
Esla propiedad que tienen las cargas eléctricas de:

 Atraerse si son de signo opuesto

 Repelerse si son del mismo signo

Esto es: una carga eléctrica genera otra en su proximidad de signo contrario,
encontrándose ambas sin contacto físico o intercalando materia no
conductora entre las dos cargas.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Efecto Anódico
Al aplicar un impulso eléctrico al organismo con un electrodo,
dentro de la materia orgánica e inmediatamente próximo al
electrodo, se crea una carga eléctrica de signo opuesto que dará
lugar a una diferencia de potencial entre la electricidad aplicada
y las cargas eléctricas del organismo.

Esta diferencia de potencial entre el

exterior y el interior de la piel es la que
conduce al paso de electrones desde el
electrodo a los tejidos (siempre que el
electrodo sea de carga (-)); mientras
que si el electrodo es de carga (+), el
paso de electrones se hará desde el
organismo hacia el electrodo.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Conductividad

Esla facilidad que presenta la materia al circular por ella

corrientes de electrones. Lo contrario de la resistencia o
resistividad.

Semide en oh/m (ohmios por metro lineal o metrocuadrado).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Resistividad

Esla dificultad que presenta la materia a que circulen por ella

corrientes de electrones o cargas eléctricas. Lo contrario de la
conductividad.

Semide en moh/m (megohmios por metro lineal o metro

cuadrado).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Resistividad
Conductores de primer orden

• Excelente conductividad eléctrica

• Admiten mucha intensidad sin generar calor ni producir alteracionesfísicas
o químicas sobre la sustancia

Conductores de segundo orden (semiconductores)

• No admiten demasiada intensidad eléctrica, en caso de obligar el paso de

corriente, suelen presentar manifestaciones de cambios físicos o químicos,
dado que los iones serán los transportadores de energía

Dieléctricos

• No conductores, los cuales disfrutan plenamente de las propiedades de la

resistividad y dificultan el paso de electrones

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Resistencia de los Electrodos
Los electrodos usados en electroterapia de baja y media
frecuencia manifiestan una determinada resistencia que
depende:
 De la materia que los componga
 Del grado de humedad
 De la presión ejercida sobre la piel
 Del tamaño del electrodo

Laresistencia y el tamaño del electrodo se relacionan de modo

inverso, es decir:

 A menor tamaño, mayor resistencia

 A mayor tamaño, menor resistencia

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Ciclo

Cadencia completa de una onda, con pausas o sin ellas, desde

el momento que se inicia hasta que comienza la siguiente
(únicamente se considera la forma o apreciaciónvisual).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Período

Esel tiempo que dura una cadencia o ciclo completo.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Frecuencia

Número de veces que se repite una cadencia en 1 segundo, es

decir, en hercios.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Longitud de Onda
Cociente de dividir la velocidad de la “luz” entre la frecuencia
Tomamos la velocidad de la luz como indicativo de la velocidad de
propagación en el vacío de las ondas electromagnéticas.

Sevalora en metros por segundo: su unidad es la velocidad.

Velocidad de propagación = Longitud de onda . Frecuencia

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Corrientes más utilizadas
en electroterapia
Corrientes en Electroterapia

Según los efectos sobre el organismo

Según los modos de aplicación

Según lasfrecuencias

Según las formas de onda

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Corrientes en Electroterapia
Clasificación según efectos sobre el organismo

Electroquímicos

Motores sobre el nervio y músculo

Sensitivos sobre nervio sensitivo

Por aporte energético para mejora del metabolismo

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Corrientes en Electroterapia
Clasificación según modos de aplicación

Pulsos aislados

Trenes o ráfagas

Aplicación mantenida o frecuencia fija

Corrientes con modulaciones

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Corrientes en Electroterapia
Clasificación según frecuencias

Baja frecuencia de 0 a 1.000 Hz

Media frecuencia de 1.000 a 500.000 Hz (utilizadas desde 2.000 a 10.000

Hz)
Alta frecuencia de 500.000 Hz hasta el límite entre los ultravioletas de
tipo By C

Banda de alta frecuencia: radiofrecuencia y espectro de la luz

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Electroterapia
Actuación sobre las fibras musculares o nerviosas motoras
EFECTOMOTOR Corrientes de baja frecuencia o media frecuencia moduladas en
baja (< de 250 Hz)

Actuación sobre el sistema nervioso sensitivo destinado a

EFECTOSENSITIVO concienciación sensitiva y analgesia
Corrientes de baja frecuencia (< 1000 Hz) o modulaciones de media

Actuación sobre los componentes que forman las disoluciones

CAMBIOS
orgánicas, influyendo en el metabolismo
QUÍMICOS
Corrientes galvánica o interrumpidas galvánicas

Actuación sobre los tejidos. Al ser circulados por la energía

EFECTOSTÉRMICOS electromagnética, se genera calor dentro de ellos
Corrientes de alta frecuencia(>500.000 Hz)

APORTANDO
Láser, ultrasonidos, infrarrojos, baños de luz, luz polarizada,
ENERGÍA AL
ultravioletas, magnetismo, ozonizadores.
ORGANISMO
Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
Corrientes en Electroterapia
Clasificación según las formas de onda

De flujo constante y mantenida la polaridad

De flujo interrumpido y mantenida la polaridad

De flujo constante e invertida la polaridad

De flujo interrumpido e invirtiendo la polaridad

Modulando la amplitud

Modulando la frecuencia

Aplicación simultánea de dos o más corrientes

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Formas de Onda
De flujo constante y mantenida la polaridad
Galvánica o corriente continua

Representación de la corriente
galvánica en la pantalla de un
osciloscopio. Eneste aparato de
medidas eléctricas, averiguamos
valores de frecuencia, período,
tiempo de impulsos, voltaje o
amplitud.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo constante y mantenida la polaridad
Galvánica o corriente continua

Consiste en aplicar corriente continua al organismo y

hacerlo subir lentamente la intensidad y
manteniendo dicha intensidad sin alteración alguna,
al mismo tiempo que no hacemos variar la polaridad
durante toda la sesión.

Loselectrones van a entrar en la materia viva por el electrodo negativo o cátodo y

salen de ella por el polo positivo o ánodo; bien moviéndose los electrones, bien
desplazándose los iones con suscargas eléctricas hasta los electrodos, de los cuales
tomarán o cederán su carga, cerrando así el circuito.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo interrumpido y mantenida la polaridad

Interrumpidas galvánicas

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo interrumpido y mantenida la polaridad
Interrumpidas galvánicas

Cuando aplicamos una corriente galvánica de forma que mantenemos la polaridad

establecida desde el principio, pero hacemos interrupciones en su intensidad, las
denominaremos interrumpidas galvánicas.

Al provocar interrupciones o reposos, nos van a quedar dibujados los momentos de

aplicación, que, según la velocidad con que se produzcan dichas variaciones de
intensidad, gráficamente pueden representarse de distintas formas: impulsos.
Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
 Formas de Onda
De flujo interrumpido y mantenida la polaridad

a) Forma
b) Tiempo de duración del impulso
Impulsos c) Tiempo del reposo entre impulsos
d) Período

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo interrumpido y mantenida la polaridad

a) Forma
b) Tiempo de duración del impulso
Impulsos c) Tiempo del reposo entre impulsos
d) Período

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo interrumpido y mantenida la polaridad
Impulsos aislados Trenes

Aplicación mantenida Barridos de frecuencia

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Formas de Onda
De flujo constante e invertida la polaridad

Alternas

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo constante e invertida la polaridad
Alternas

Si aplicamos sin interrupciones una corriente eléctrica, con alternancias rítmicas

en su polaridad, obtendremos una serie de corrientes llamadas alternas, en las
que susparámetro suelen ser repetitivos y homogéneos, tanto en su frecuencia,
forma de onda, iguales tiempos de duración entre las distintas ondas, sin
variaciones en la intensidad.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo constante e invertida la polaridad
Alternas

Frecuencia

Puede oscilar desde 1 Hz (o < 1, pero nunca 0) hasta miles de millones de

oscilaciones/segundo.

Dependiendo de las frecuencias que utilicemos, obtendremos, para nuestros

fines terapéuticos, unos efectos u otros.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo constante e invertida la polaridad

Desde el momento en que hagamos cambios en la polaridad, los electrones no

se desplazarán en un único sentido, sino que durante la onda positiva lo harán
en un sentido y durante el tiempo que dure la negativa lo harán en el contrario.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo interrumpido e invirtiendo la polaridad

Interrumpidas alternas

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
De flujo interrumpido e invirtiendo la polaridad

Interrumpidas alternas

Interrupciones o espacios en la aplicación de la corriente, dado como

consecuencia “paquetes, pulsos, o trenes de ondas” alternas seguidas
de reposos más o menos largos con el fin de conseguir la corriente que
deseamos.
Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
 Formas de Onda
De flujo interrumpido e invirtiendo la polaridad

Estimuladores del sistema nervioso sensitivo (técnica de TNS

estimulación nerviosa transcutánea), con fines analgésico.

Magnetoterapia: formando trenes de impulsos cuya frecuencia o

térmicas se les hacen interrupciones en su aplicación a fin de que
la alta frecuencia no llegue a producir calor, en su lugar, se
consiguen efectos distintos a los calóricos (también terapéuticos).

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

Formas de Onda
Modulando la amplitud

Interferenciales y otras de media

frecuencia

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
Modulando la amplitud

Corrientes donde las ondas (positiva y negativa) oscilan simultáneamente,

aumentan y disminuyen de amplitud a la par y en el mismo instante.

Mezcla o suma de dos circuitos eléctricos, por la

interferencia de dos ondas alternas de distinta
frecuencia o por interrupciones en la media
frecuencia.

Laresultante es una nueva modulada en

amplitud cuya frecuencia es la diferencia entre
las frecuencias de los circuitos que se cruzan,
pero sin cambios en la frecuencia modulada.
Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.
 Formas de Onda
Modulando la frecuencia

Barridos de frecuencia con interrumpidas galvánicas o modulaciones de media frecuencia (interferenciales)

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
Modulando la frecuencia

Son corrientes en las que el aparato se programa de tal manera,

que generan unos impulsos a una frecuencia variable entre dos
límites.

Laaplicación consiste en someter al organismo a barridos entre

dos frecuencias, con el fin de que, durante algunos instantes, se
aplique la frecuencia óptima para conseguir el efecto deseado a la
vez que se evita la acomodación (acostumbramiento) del sistema
nervioso.

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

 Formas de Onda
Aplicación simultánea de dos o más corrientes

 Diadinámicas con base galvánica

 Mezcla aleatoria de formas de pulsos, tiempos de pulsos,
frecuencias, etc.
 Trenes que intercalan frecuencias vibratorias
 Programas que pasan automáticamente de una modalidad a otra
 Etcétera

Martín,R. (s.f.). Electroterapia en Fisioterapia. Panamericana.

GRACIAS
