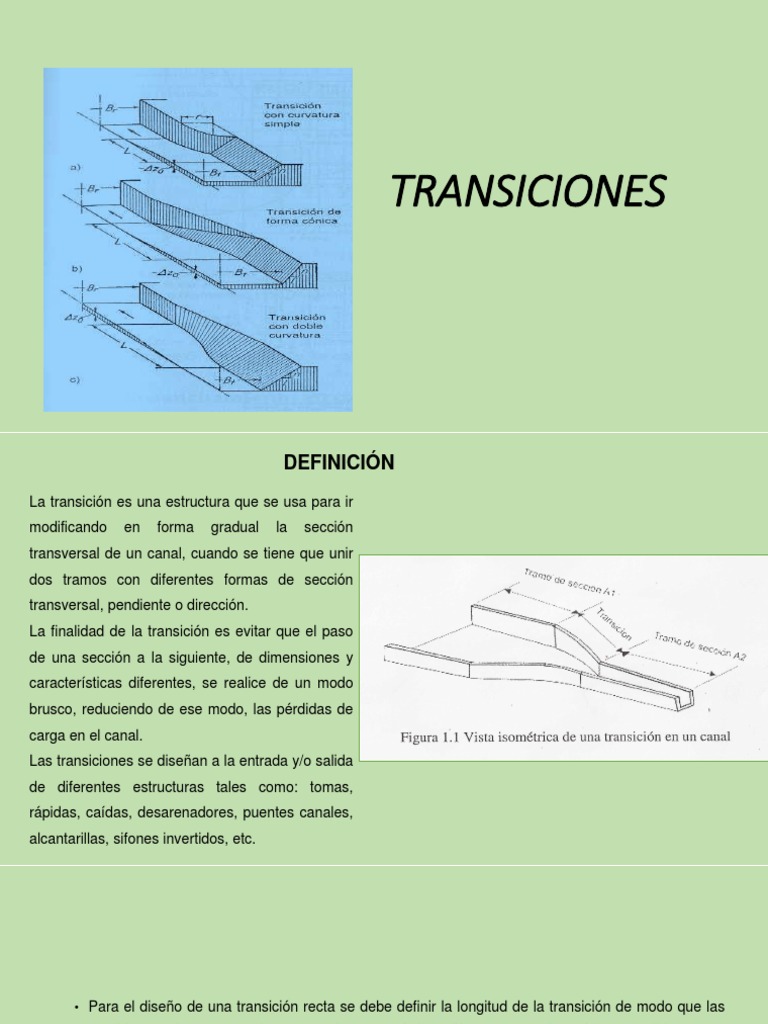

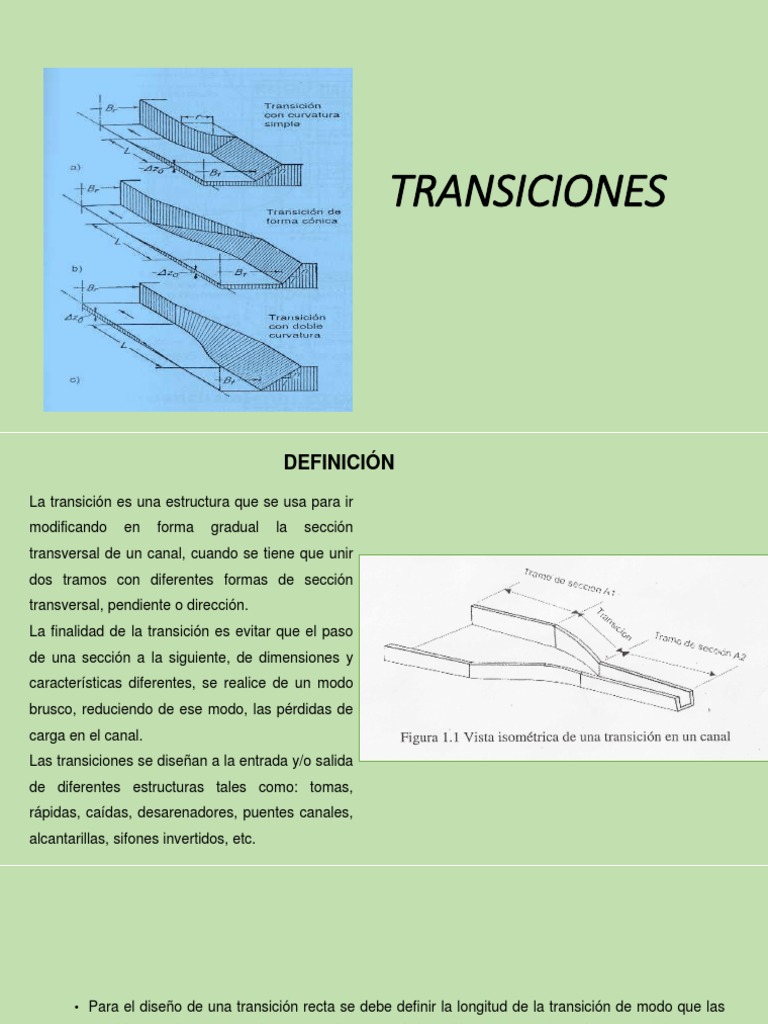

TRANSICIONES

DEFINICIÓN
La transición es una estructura que se usa para ir
modificando en forma gradual la sección
transversal de un canal, cuando se tiene que unir
dos tramos con diferentes formas de sección
transversal, pendiente o dirección.
La finalidad de la transición es evitar que el paso
de una sección a la siguiente, de dimensiones y
características diferentes, se realice de un modo
brusco, reduciendo de ese modo, las pérdidas de
carga en el canal.
Las transiciones se diseñan a la entrada y/o salida
de diferentes estructuras tales como: tomas,
rápidas, caídas, desarenadores, puentes canales,
alcantarillas, sifones invertidos, etc.
• Para el diseño de una transición recta se debe definir la longitud de la transición de modo que las
perdidas en el paso entre dos tramos de características diferentes sean las mínimas posibles.

• En hidráulica y en el diseño de estructuras hidráulicas las mayorías de formulas que se han

obtenido son de resultados experimentales , las formulas que se presentan en esta sección y las
que siguen tienen este carácter , la confianza que tendremos de su uso estriba en que se han
aplicado con buenos resultados en el diseño de muchas estructuras hidráulicas.
 CÁLCULO DE LA LONGITUD DE LA TRANSICIÓN

T representa los espejos de agua , b los ancho es de

solera y α el ángulo que forman los espejos de agua ,
de esta figura se puede observar que se cumple que:

La figura 1.2 muestra un esquema en planta de una

transición que une dos tramos de diferentes formas
de un canal.
Se puede observar que si el ángulo aumenta la longitud disminuye, mientras que si el ángulo
disminuye la longitud aumenta. Por cuestiones económicas , es necesario definir una longitud L
adecuada que produzca perdidas mínimas.

Según las experiencias de Julian Hinds, y segun el Bureau of Reclamation, se encontró que para
α=12 30´ , se consiguen perdidas de cargas mínimas en transición, por lo cual la longitud se puede
calcular con la ecuación:
• Según la experiencias de la antigua Comision Nacional de Irrigacion de
México , el ángulo α , puede ser aumentado hasta 22° 30´ sin que el cambio
de la transicion sea brusco , por lo que se puede reducir el valor de L, es
decir:

• La ecuación , es la que se aplica en forma practica para determinar la

longitud de la transicion recta.
 Transiciones alabeadas(método racional)
Diseño de transición para un régimen subcritico
En la figura se muestra la proyección en planta y el perfil longitudinal
de una transición alabeada (tanto contracción como de expansión), que
une una sección rectangular con una trapezoidal , la que representa
uno de los casos mas generales, donde se da un cambio de
sección(ancho de solera y talud) y la cota de fondo.
• En la vista en planta , las líneas punteadas representan los cortes de
las secciones transversales:
• aa: representa la sección de inicio de la transición de contracción,
viniendo de aguas arriba o de izquierda a derecha, es el final del canal
de llegada.
• bb: representa la sección final de la transición de contracción, y es el
inicio del canal intermedio.
• ff: representa la sección de inicio de la transición de expansión y el
final del canal intermedio.
• cc: representa la sección fianl de la transición de expansión y es el
inicio del canal de salida.
• En el diseño de la transición se trata de llegar a un diseño optimo, es
decir que el perfil que tiene la estructura, tanto en planta como en
corte longitudinal obedezca al perfil hidrodinámico del flujo, de tal
manera que cuando el flujo entre la transición , la napa no se
despegue de las paredes , sino que vaya con ellas.
• Para el diseño de una transición existen varios métodos obtenidos en
el laboratorio en forma experimental, cada uno de ellos fue
desarrollado bajo ciertas hipótesis , dentro de los que se pueden
mencionar:
• Método de Hind
• Método de Mitra
• Método de Chaturvedi
• Método Racional
• Las ecuación que se plantean en esta sección , corresponden al
método Racional , el mismo que fue producto de muchos trabajos
desarrollados por diferentes inestigadores , entre los que se puede
mencionar a Carde, Ranga, Raju,Mishra y Carnot, entre otros.
• La definición de la forma geométrica de a transición (por ejemplo
para el caso de una transición de expansion), se realiza con las
siguientes ecuaciones.
