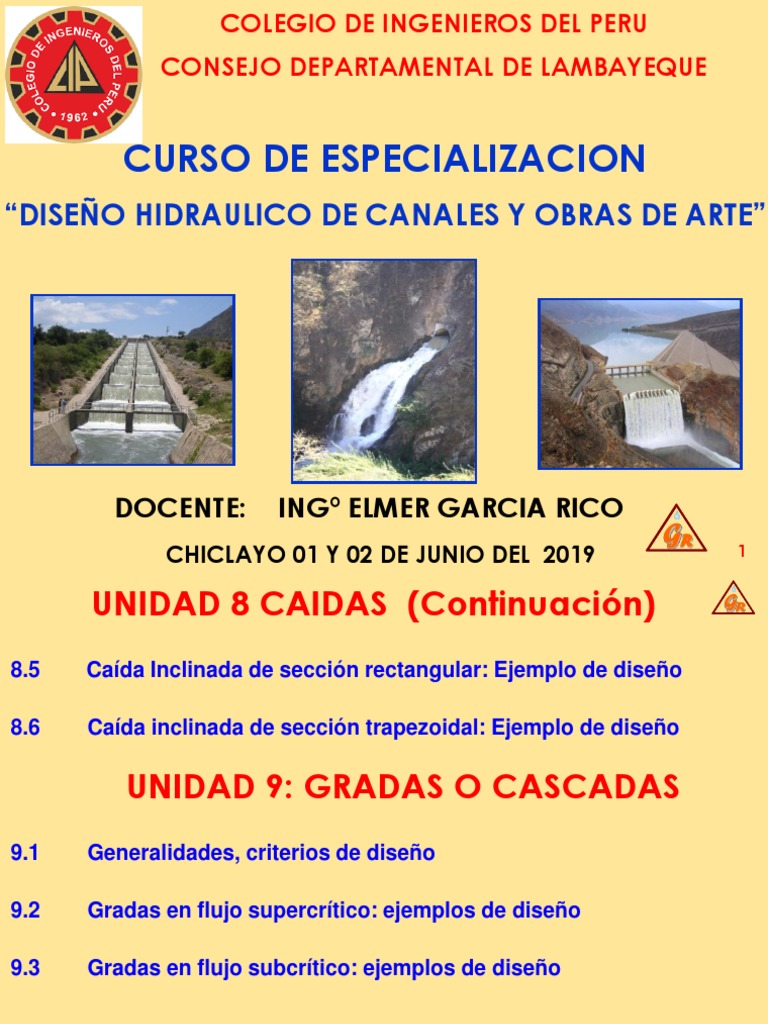

COLEGIO DE INGENIEROS DEL PERU

CONSEJO DEPARTAMENTAL DE LAMBAYEQUE

CURSO DE ESPECIALIZACION
“DISEÑO HIDRAULICO DE CANALES Y OBRAS DE ARTE”

DOCENTE: INGº ELMER GARCIA RICO

GR
CHICLAYO 01 Y 02 DE JUNIO DEL 2019 1
 UNIDAD 8 CAIDAS (Continuación) GR

8.5 Caída Inclinada de sección rectangular: Ejemplo de diseño

8.6 Caída inclinada de sección trapezoidal: Ejemplo de diseño

UNIDAD 9: GRADAS O CASCADAS

9.1 Generalidades, criterios de diseño

9.2 Gradas en flujo supercrítico: ejemplos de diseño

9.3 Gradas en flujo subcrítico: ejemplos de diseño

2
 UNIDAD 10: RETENCIONES, MEDIDOR
PARSHALL Y TOMAS
10.1 Retenciones: Generalidades, criterios de diseño y ejemplo.

10.2 Aforador Parshall: Generalidades, ventajas, descripción,

funcionamiento, pérdidas de carga en el medidor, criterios de
selección del tamaño más adecuado.

10.3 Tomas:
10.3.1 Generalidades,
10.3.2 Criterios de diseño
 GR

10.3.3 Ejemplo de diseño de toma – aforador

Primera parte: calculo del Parshall
Segunda parte: calculo de la toma
Tercera parte: calculo de la distancia del aforador a la
toma

10.3.4 Diseño de un Parshall Modificado

4
 8.5 CAÍDA INCLINADA DE SECCIÓN GR

RECTANGULAR: EJEMPLO DE DISEÑO

Ejercicio 8.4
En un canal trapezoidal revestido con concreto simple requiere proyectar
una caída a la altura de la progresiva 1+200, las características del canal
tanto aguas arriba como aguas abajo son las mismas y son las
siguientes:

Q = 5.00 m3/s. b = 1.20m. S = 1‰ n = 0.014 Z = 1.0

Yo= 1.23 m.
Vo= 1.68 m/s.
F = 0.59, Nº de Froude
Cota A = 91.50 m.; aguas arriba
Cota B = 89.00 m.; aguas abajo
Altura canal = 1.50 m.

5
Solución GR
1. Calculo del ancho de la caída 2. Cálculo de la transición de entrada
Se calcula con las ecs. 8.1 y 8.4

6
3. Longitud de tramo recto: Le GR
Se proyecta un tramo recto que una
la transición, con la rampa en la
inclinada en el borde superior de la
caída.

Energía total en la sección “n”

En la sección “n” ocurre Yn luego:

Para Q = 5.00 m3/s.

Y = 1.23 m.
4. Cálculo de la sobreelevación V = 1.68 m/s.
El cálculo se hace para el
V2/2g = 0.144 m.
caudal máximo Q= 5.0 m3/s y
Cf = 91.506 m.s.n.m.
para el 20% del Qmáx.= 1
m3/s. ETn = 91.506 + 1.23 + 0.144 = 92.88 m
7
Para Q = 1.00 m3/s. Para Q = 1.00 m3/s. GR

Y = 0.53 m. YC = 0.29 m.
V = 1.10 m/s. Vc = 1.70 m/s
V2/2g = 0.06 m. Vc2/2g = 0.15 m
Cf = 91.506 m.s.n.m. Cf = 91.50 m.s.n.m.
ETn = 91.506 + 0.53 + 0.06 ET0= 91.50 + 0.29 + 0.15
ETn = 92.096 m.s.n.m. ET0 = 91.94 m.s.n.m.

Energía total en la sección “0” Cuando en el canal circula Q=5 m3/s,

Ocurre teóricamente el Yc: J = 92.88 – 92.79 = 0.09 m.

Para Q = 5.00 m3/s. Cuando en el canal circula Q=1m3/s

YC = 0.86 m. J = 92.096 – 91.94 = 0.16 m.

Vc = 2.91 m/s. Adoptamos J = 0.20 m.
Vc2/2g = 0.43 m.
Cf = 91.50 m.s.n.m.
ET0 = 91.50 + 0.86 + 0.43
ET0 = 92.79 m.s.n.m. 7
 GR

GRAFICO 8.5

5. Características del tramo inclinado

El tramo inclinado tendrá una pendiente de 1:2

Un ancho de 2.00 m.
La altura de las paredes del tramo inclinado será: 0.86 + 0.35 = 1.21 m
0.86, es el Yc para Q = 5.00 m3/s y 0.35 m. es valor asumido
6. Cálculo de la poza de disipación
a. Cálculo de la diferencia de energía ΔH
Según el problema y el gráfico 8.5 se tiene:
9
 GR
c. Cálculo de V1 y F1

d. Caract. de la poza de disipación

b. Cálculo de tirantes conjugados
Y1 y Y2 Por los valores calculados de V1 y F1
se deduce de acuerdo con la fig. 4.3
que se trata de una poza de
amortiguamiento tipo II.

Longitud del estanque (LII)

LII ÷ Y2= 2.43

LII = 2.43 x 2.04 = 4.96 ≈ 5.0 m.

10
Altura del bloque amortiguador Distancia entre los bloques del canal de
GR

h3 ÷ Y1 = 1.625 descarga y los bloques amortiguadores

h3 = 0.27 x 1.625 = 0.33 m. 0.80 Y2 = 0.80 x 2.04 = 1.63 m. Adoptar: 1.70 m

Adoptamos: h3 = 0.35 m Cálculo de la Cf de la poza de disipación

Ancho del bloque

0.75 h3 = 0.26 x 0.35

adoptamos: 0.25 m.

Altura del umbral terminal

h4 ÷ Y1 = 1.20

h4 = 0.27 x 1.20 = 0.324 m.

Adoptamos: h4 = 0.35 m.

11
La diferencia de niveles
GR
entre la cota del canal de descarga aguas abajo de la poza de disipación
(89.00m.s.n.m.) y la cota de fondo de la poza (88.26 m.s.n.m.) es:
89.00 – 88.26 = 0.74 ≈ 0.75 m.

7. Cálculo del borde libre y altura de las paredes de la poza de disipación

B.L. = 0.1 (V1 + Y2) = 0.1 (9.26 + 2.04) = 1.13 m.

Altura de las paredes = Y2 + B.L. = 2.04 + 1.13 = 3.17 m.

Adoptamos 3.20 m. como mínimo.

8. Calculo de la transición de salida

T1 = b + 2 Z Y = 1.20 + 2 x 1.0 x 1.23 = 3.66 m.

T2 = 2.0 m.

/2 = 12º30’

12
 GRAFICO 8.6

9. Espesor de la losa del colchón: e

Siguiendo el criterio de Grissin explicado

en el ejercicio 4.11, se tiene:

Aceptamos como “e”

de la losa 0.60 m.
provista de lloradores
13
 GR

TABLA 8.1 PERDIDAS DE ENERGIA

EN SALTOS HIDRAULICOS EN
CANALES RECTANGULARES

TABLA 8.1
14
 GR
8.6 CAÍDA INCLINADA DE SECCIÓN
TRAPEZOIDAL: EJEMPLO DE DISEÑO
Ejercicio 8.6
A la altura del km 0+160 del canal Batangrande fluye un Q máx. de 5.00
m3/s. se requiere proyectar una caída de ΔH = 1.20 m. aguas arriba de la
caída, el canal no presenta ninguna toma lateral y su cauce es
pedregoso con bordos de tierra enyerbados (n = 0.035). Las
características del canal aguas arriba y aguas abajo son las mismas:

Q = 5.00 m3/s. n = 0.035 Z = 1.5 b = 2.50 m.

S = 3‰ Y = 1.03 m. V = 1.20 m/s.

V2/2g = 0.073 m. F = 0.44 (Número de Froude

15
Solución GR
1. Por el material existente en las inmediaciones de la obra, se ha
decidido proyectar una caída inclinada de sección trapezoidal, de
mampostería de piedra fraguada con concreto simple f’c = 210 kg/cm2

2. Cálculo del ancho de la caída

El ancho de la caída en este caso, tendrá las mismas características
que la sección del canal.

3. Cálculo de las transiciones de entrada y salida

Por ser el canal de sección trapezoidal igual a la sección de la caída,

se ha estimado en 3.00 m. la longitud de la transición tanto en la
entrada como en la salida, además también serán de mampostería.

4. Cálculo de la altura de la sobre elevación “J”

El cálculo se hace para el caudal máximo (Q = 5.00 m3/s.) y para un
caudal mínimo estimado (20% de Q = 1.00 m3/s.) 16
 GR

GRAFICO 8.10

17
 5. Características del tramo inclinado
GR
El tramo inclinado 1:2 de sección

trapezoidal similar al canal.

altura de paredes tramo inclinado :

Yc0 + 0.30 ( asumido)

0.65 + 0.30 = 0.95 m.,

Cuando en el canal: Q =5.00 m3/s.
adoptamos 1.00 m.
→ J = 51.11 – 50.90 = 0.21 m.
6. Cálculo del tirante conjugado
Cuando en el canal: Q = 1.00 m3/s. menor Y1, la velocidad V1 y el
Número de Froude F1
→ J = 50.47 – 50.35 = 0.12 m.
Y1 se calcula para el Q.máx. = 5.00
Se adopta: J = 0.20 m. m3/s. y para el [Link]. = 1.00 m3/s.
Para esto se establece el balance
de energía entre las secciones
“0” y “1”. (Ver gráfico 8.11)
18
 GR

GRAFICO 8.11

(A)

19
 Con esta ec. y con la fig. 8.13 se calcula
GR
Y2, para Q.máx. = 5.00 m3/s y para Q.mín.
Ecuación de la fuerza específica (1.35)
= 1.00 m3/s. cada miembro de la ec. Es la
Fuerza Específica “η, la ec. debe
cumplirse cuando η1 = η2

7. Cálculo del tirante conjugado

mayor Y2

En el cálculo del tirante conjugado

Mayor Y2 se utiliza la ec. 1.34 es
conocida como la ec. de la cantid.
de movimiento.

20
Para [Link]. = 1.00 m3/s. se tiene: GR
Se repite el proceso anterior, para Q = 1.00 m3/s., Y1 = 0.064 m. y se
obtiene: η1 = 0.62. Con valores η1 obtenidos en cada caso y con la

fig. 8.11 se tiene:

El tirante conjugado mayor Y2 se comprueba calculando el valor η2.

Para Q.máx. = 5.00 m3/s. → η1 = η2; 3.17 ≈ 3.16

Para Q.mín. = 1.00 m3/s. → η1 = η2; 0.62 ≈ 0.61

Los valores r y t se calculan de la sgte. manera:

El Talud 1.5:1, corresponde a un ángulo
con la horizontal de 33º41’ y α se refiere al

complemento de dicho ángulo;

luego α = 56º19’.
21
8. Cálculo de la profundidad del colchón GR
Se calcula con la ec. 4.6

El tirante “Yn” corresponde a

condiciones normales que se

presenta en el canal a. abajo de Y2 cuando en él circulan 5.00 m3/s. y

1.00 m3/s. la profundidad del colchón que se adopta es: 0.35 m.

9. Longitud de la poza de disipación

Para el cálculo de la longitud de la poza de disipación existen

diversos criterios el cálculo es suficiente para el Q.máx. = 5.00 m3/s.
9.1 Según la fig. 8.12
Como en la figura 8.12 no existe el talud 1.5 :1
interceptamos la curva del talud Z = 1 y
obtenemos un valor referencial, porque la
longitud será mayor para Z = 1.5 22
 GR

9.2 Según la ec. 1.52

para el talud 1.5:1 se tiene:
L = K (Y2 – Y1) = 15 (1.20 – 0.285) = 13.73 m. ≈ 13.80.

9.3 Conclusión
Se recomienda usar la ec. 1.52, tratándose del caso específico del
presente problema. Para menores taludes, usar la fig. 8.12 en el
presente caso escogemos L = 13.80 m.

10. Comprobación

Consiste en recalcular los valores de Y1, Y2 para el Q.máx. =

5.00 m3/s. y para el Q.mín. = 1.00 m3/s., con las dimensiones de la
caída hasta ahora calculadas. Repitiendo los pasos del 6 al 9
resumiendo se tiene: 23
 GR

Comprobación

24
11. Verificación de los niveles de agua entre las secciones 2 y 3 GR

En ambos casos se observa que el nivel de energía en la sección 3, es

mayor al nivel de energía en la sección 2, lo cual garantiza la
sumergencia del tirante conjugado mayor “Y2”, que es el objetivo.
Por lo tanto, las dimensiones de la caída calculadas en el numeral 10
se dan por aceptadas.

25
12. La altura de los muros laterales de la poza serán GR

B.L.=0.1 (V1+Y2) = 0.1 (5.99+1.20)=0.72 m.

B.L. = 0.72 m., sobre el nivel más alto del agua entre las secciones 2 y 3.

Nivel de agua en 2 = 48.45 + 1.20 = 49.65 m.s.n.m.

Nivel de agua en 3 = 48.80 + 1.03 = 49.83 m.s.n.m

Altura de los muros en la poza será:

(49.83 + 0.72) – 48.45 = 2.10 m.

13. Espesor de la losa del colchón

La caída será de mampostería de piedra; luego, γm = 2400 kg/m3.

Considerando un espesor de losa de 0.30 m. con drenaje vertical,
tendremos según Grissin

26
GRAFICO 8.13 GR

27
GR

28
GR

29
 UNIDAD 9 GR
GRADAS O CASCADAS
9.1 GENERALIDADES
1. Consiste en una serie de caídas
verticales en forma de escalera

2. La altura de grada y su Nº, se

escoge según la altura total del
desnivel y a la forma del perfil
longitudinal del terreno.

3. La cascada tiene mejor estabilidad

que una caída y se usan cuando el
terreno lo permite; o el desnivel a
salvar es menos abrupto que para
el caso de una caída vertical. 30
4. Existe toda una gama de criterios GR
para su dimensionamiento
hidráulico y de condiciones, para
decidir sobre su construcción.

5. En la práctica se presentan
problemas puntuales que
escapan a las generalizaciones,
en estos casos el diseño debe
plantearse según criterio del
diseñador sobre el fundamento
de su buena experiencia.

31
9.2 CRITERIOS DE DISEÑO GR
1. Según Pashkov 22 pág. 248 y Krochín 13 pág. 267, los escalones de
una cascada se diseñan como una caída vertical para dos casos:

A) Diseño de una estructura de gradas o cascada en flujo supercrítico.

B) Diseño de una estructura de gradas o cascada en flujo subcrítico.

2. Las gradas en flujo subcrítico, debido al vertedero frontal, ocasionan

longitud de escalones reducidos al 80% de la longitud del resalto.

3. Las gradas en flujo supercrítico, dan escalones largos, porque el

resalto hidráulico, debe desarrollarse en toda la longitud del escalón
antes de pasar al escalón inferior; por esta razón, se proyectan en
pendientes suaves y para altura de escalones ≤ a 0.80 m.

4. Para gradas en flujo supercrítico, la carga H encima de la grada se

calcula mediante la ec. 4.11 según los siguientes casos:
ec. 4.11
μ = 0.50 (borde superior con arista viva)
μ = 0.55 (borde superior con arista redondeada)
32
6. Tratándose de gradas en flujo subcrítico, la ec. 4.11 se transforma
según la forma que adopte el vertedero frontal (Ver gráfico 9.1).
GR

Vert. con aristas vivas μ = 0.55 Vert. con aristas redondeadas μ = 0.58

Q = 1.62 B H3/2 ( 9.2) Q = 1.71 B H3/2 ( 9.3)

En ambos casos se debe cumplir: H/J ≤ 1.5 y e/H variable: 0.67 - 3.0
33
 Vertedero de pared delgada: cuando e/H ˂ 0.67 GR

Según Krochín 13 pág. 268 Según Pashkov 22 pág. 249

Para μ = 0.64 Q = 1.9 B H3/2 (9.4) Para μ = 0.62 Q = 1.83 B H3/2 (9.5)

7. Para gradas en flujo subcrítico Krochín 13 pág. 266 recomienda

proyectarlas para Q ˂ 10.00 m3/s.

8. Pashkov 22 pág. 249 presenta el desarrollo de un problema para un

Q = 42.00 m3/s. con 03 escalones, cada uno de 5.00 m. de altura.

9. El canal alimentador de la Irrigación Tinajones ( Chiclayo – Perú)

entre las progresivas 10 + 480 – 10 + 725.7, presenta una estructura
de gradas o cascada Δ H. total = 42.70 m. 246.70 m. de longitud y 12
gradas c/u de 3.70 m. de altura y para un Q = 70.00 m3/s.

10. Se destaca que en dependencia a la envergadura de la obra, el

ingeniero, deberá plantear la necesidad de desarrollar un modelo
hidráulico.

34
11. En las gradas de flujo subcrítico, los tabiques del vertedero frontal
GR
deberán tener aberturas en el fondo, de manera que los escalones
no queden llenos después que la cascada ha dejado de funcionar.

12. Se recomienda diseñar estas estructuras para flujo subcrítico con las
ecuaciones del numeral 6

13. Por construirse esta estructura en terreno inclinado debe tomarse las
precauciones del caso, como medida de seguridad, es preferible
construir toda la obra en corte (Ver gráfico 9.2).

35
 9.3 GRADAS O CASCADA EN FLUJO GR

SUPERCRÍTICO: DISEÑO EJEMPLO

Se presenta un ejemplo siguiendo a Domínguez 13 pág. 390.

Ejercicio 9.1

Diseñar una estructura de gradas en flujo supercrítico, las características

del canal aguas arriba y aguas abajo son iguales y son las siguientes:

Q = 1.50 m3/s. b = 1.00m. n = 0.025 Z = 1.0 S= 0.85‰

Y = 1.00 m. B.L = 0.50 m. V = 0.75 m/s. V2/2g = 0.029 m.

F = 0.30

Cota aguas arriba = 50.00 m.s.n.m.

Cota aguas abajo = 47.50 m.s.n.m.

Solución

Ver Grafico 9.1 el dimensionamiento previo 36

 GR

1. Cálculo del ancho de la estructura ( ec. 8.3)

Donde Q = 1.5 m3/s

37
2. Caudal unitario y tirante crítico GR

3. Cálculo del tramo recto en la entrada

Lo = 3.5 YC + 0.50 = 1.87 m., adoptamos:

Lo = 1.50 m.; el mínimo normalmente se toma igual a 1.00 m.

4. Cálculo de los valores “L”

Para este cálculo es necesario confeccionar el cuadro 9.1, donde el

primer valor de Yo en la grada de la sección “1” es igual al YC = 0.39 m.

38
 GR

Cálculo de L1 = 1.35 m.

Columna 1 : Número de grada o sección (1).

Columna 2 : Altura de grada (0.50 m.)

Yc = 0.39 m. es tirante critico en

sección 1

Columna 4 : En la grada 1 se tiene Yo = Yc = 0.39 m.

39
 GR

Y0 = Yc = 0.39 m.

Columna 7 : Y1 = 0.54 x 0.39 = 0.21 m.; viene a ser el tirante supercrítico

en la sec. 2 como resultado de las condiciones de la sec. 1.

Columna 8 : Con K = 1.28 y Xo = 1.00, se obtiene en la fig. 9.2:

Columna 9 : L = 3.30 x 0.39 = 1.29 m.

Columna 10 : L1 = 1.05 x 1.29 = 1.35 m.

Por seguridad se incrementa un 5% el valor L = 1.29 m. 40

Cálculo de L2 = 1.35 m. GR
Columna 1 : Número de grada o sección (2).

Columna 2 : Altura de grada (0.30 m.)

En todas las gradas se tomará YC = 0.39

Columna 4 : En la grada 2 se tiene Y1 = Yo = 0.21 m.

Yo = 0.21 m.

41
Columna 7 : Y1 = 0.90 x Yo = 0.90 x 0.21 = 0.19 m.; viene a ser el tiranteGR
supercrítico aguas abajo o sea en la sección 3.

Columna 8 : Con K = 0.77 y Xo = 0.54, se obtiene en la fig. 9.2:

Columna 9 : L = 3.30 x 0.39 = 1.29 m.

Columna 10: L2 = 1.05 x 1.29 = 1.35 m.

Por seguridad se incrementa un 5 % el valor 1.29 m.

EN FORMA SIMILAR SE OBTIENEN LOS VALORES: L3, L4 y L5

5. Cálculo de la poza de disipación aguas abajo de la grada 5

Después de la grada 5 la situación sería la siguiente

Calculamos el conjugado mayor Y2 a partir del conjugado menor Y1.

A1 = Y1 x 2.00 = 0.17 x 2.00 = 0.34 m2.

42
 GR

El tirante conjugado mayor Y2 = 0.74 m. es menor al tirante normal del

canal aguas abajo Yn = 1.00 m.; por lo tanto, según nuestro criterio no se
requiere profundizar la poza; sin embargo, por seguridad se colocará
una poza de 0.25 m.

La longitud del resalto será: (Ver ec. 8.9)

L = 6.9 (0.74 – 0.17) = 3.93 m. Y L5 = 1.70 m

La longitud total de la poza será: LT = 1.70 + 3.93 = 5.63 m. ≈ 5.70 m.

La profundidad de la poza será: 0.25 m.

43
7. Para el cálculo de transiciones se usara como referencia el  = 120 30´

44
GR

45
GR

46
9.4 GRADAS O CASCADA EN FLUJO GR
SUBCRÍTICO: EJEMPLO DE DISEÑO
Ejercicio 9.2

Un canal de tierra en el km 1+500 presenta un Δ H = 5.00 m. el estudio

topográfico indica que no hay mucha longitud para proyectar una rápida;
es necesario proyectar una cascada. Las características del canal aguas
arriba y aguas abajo son las mismas y son las siguientes:

Q = 1.00 m3/s. b = 0.80m. n = 0.025 Z =1.5 S = 1.5‰

Y = 0.68 m. B.L = 0.32 m. V = 0.81 m/s. V2/2g = 0.033 m.
F = 0.39

Cota aguas arriba = 70.00 m.s.n.m.

Cota aguas abajo = 65.00 m.s.n.m.

47
Solución
GR
1. Cálculo del ancho B de la estructura

Con la ecuación 8.3.

Con la ecuación 9.2 se obtiene:

B = 1.025 m. B = 1.025 + 10% = 1.13 m. ≈ 1.15 m.

Adoptamos B = 1.70 m. con la finalidad que la longitud de las gradas sea

la menor posible.

2. Caudal unitario

y tirante crítico

48
3. Cálculo del tramo recto Lo en la entrada GR
Lo = 3.5 YC + 0.50 = 1.66 m., adoptamos: Lo = 1.50 m.

4. Cálculo de las gradas o escalones y vertedero frontal

De acuerdo a la información topográfica, la estructura la sub dividimos

en 5 pozas o cuencos cada uno con un desnivel de 1.00 m ( Grafico 9.5)

a. Cálculo de la poza 1

Aplicando las fórmulas 8.5 hasta 8.10 se tiene:

Ld = 4.30 D0.27 ΔZ = 1.74 m.

YP = 1.00 D0.22 ΔZ = 0.48 m. Y1 = 0.54 D0.425 ΔZ = 0.13 m.

Y2 = 1.66 D0.27 ΔZ = 0.67 m. Lj = 6.9 (Y2 – Y1) = 3.73 m.

L1 = Ld + Lj = 1.74 + 3.73 = 5.47m. ( se reduce al 80% por el vertedero).

L1 = 0.80 x 5.47 = 4.38 m., adoptamos: L1 = 4.40 m.

49
 GR

Cálculo de la carga H’, ver gráfico 9.5

De la ec. 9.4 se tiene: 50

 H’ = 0.42 m. GR

Cálculo de la altura J

J = 1.05 Y2 – H’ (9.7)

J = 0.28 m. J = 0.30 m.

Con el valor J = 0.30 m. se asegura que el resalto de la poza quede

sumergido en la longitud L1 = 4.40 m.

b. Cálculo de la poza 2

El valor ΔZ = 1.0 + J = 1.30 m., luego:

Ld = 4.30 D0.27 ΔZ = 1.83 m.

YP = 1.00 D0.22 ΔZ = 0.52 m. Y1= 0.54 D0.425 ΔZ = 0.12 m.

Y2 = 1.66 D0.27 ΔZ = 0.71 m. Lj = 6.9 (Y2 – Y1) = 4.07 m.

L2 = Ld + Lj = 1.83 + 4.07 = 5.90 m., L2 = 0.8 x 5.90 = 4.70 m. L2 = 4.70 m.

51
La poza 2 es idéntica a las pozas 3 y 4; por tal razón, en estas tres pozas
GR
lo valores H’ , J , L2 , L3 y L4 son iguales.

c. Cálculo de la poza 5

Al final de la poza ya no existe vertedero frontal y asumiendo una

profundidad de poza de 0.25 m. la situación seria la siguiente:

ΔZ = 1.25 + J = 0.30 + 1.00 + 0.25 = 1.55 m.

Ld = 4.30 D0.27 ΔZ = 1.90 m.

Y1 = 0.54 D0.425 ΔZ = 0.116 m. Y2 = 1.66 D0.27 ΔZ = 0.73 m.

Lj = 6.9 (Y2 – Y1) ≈ 4.25 m. L5= 1.90 + 4.25 = 6.15 m. ≈ L5 = 6.20 m.

d. Verificación de energías

E. total en la poza = 64.75 +Y2 + V2/2g =

52
E. total aguas abajo de la poza = 65.00 + 0.68 + 0.033 = 65.713 m.s.n.m.
GR
65.51 m.s.n.m. < 65.713 m.s.n.m.; (el resalto se ahogará en la poza).

5. Longitud del enrocado

Teniendo en cuenta la baja velocidad a la salida de la poza 5 y la baja

velocidad del canal, consideramos como mínimo, una longitud de
enrocamiento tanto aguas arriba como aguas abajo igual a 3Y ( Y = 0.68
m., es tirante normal en el canal ):

Longitud del enrocamiento = 3Y = 3 x 0.68 = 2.04 m.

Aguas arriba consideramos = 2.00 m.

Aguas abajo consideramos = 3.00 m.

53
 UNIDAD 10: RETENCIONES, MEDIDOR GR
PARSHALL Y TOMAS
10.1 RETENCIONES:
10.1.1 Generalidades.

Cuando se calculan tomas en

canales o tomas en parcelas, se fijan
valores de tirantes. Cuando el canal
conduce el gasto de diseño se
mantiene el tirante, pero una vez que
baja el gasto, es necesario mantener
ese tirante mediante el uso de
retenciones.

54
 COMPONENTES DE LA RETENCION GR
Consta de 03 partes principales.

(01) Transición de entrada.

(02) Cuerpo de la retención :

se compone de 01 central móvil y 01 fija

La parte central móvil constituida por

compuertas o por tablones

La parte fija o vertederos que se les

puede adicionar tablones.

La parte móvil puede estar formada de

tablones cuando se trata de Q menores
a 2.00 m3/s. y compuertas cuando el Q
es mayor a 2.00 m3/s.

(03) Transición de salida. 55

10.1.2 Criterios De Diseño GR
1. El área de la parte central de la retención debe ser tal que el tirante y
la velocidad se conserven aproximadamente iguales en el canal y en
la retención a fin de evitar pérdidas de carga.

2. La longitud total de la cresta vertedora (parte central más vertederos

laterales) debe dimensionarse de manera que el gasto a pasar sea del
20% - 40% del Q de diseño invadiendo un 80% del borde libre.

3. La “V” en la cresta vertedora no debe ser mayor de 1.10 m/s.

4. Las transiciones deben diseñarse con el ángulo máximo de 12º 30’.

5. El ancho central de la retención ≥ igual área de la sección del canal.

6. El [Link]. de la cresta vertedora se calcula mediante la fórmula:

Q = C L H3/2 ( ec. 4.22) Donde :

L = Ancho media de cresta vertedora.

56
H = 70% del borde libre. GR
C = Coeficiente de gasto ( ver tabla 11.1)

7. El Q de vertimiento debe ser del 20 % al 40 % del Q de diseño, en

caso contrario se aumenta el ancho hasta cumplir con esta norma.

57
10.1.3 Ejemplo De Diseño GR

Diseñar una retención en un canal trapezoidal cuyas características son:

Q = 0.60 m3/s. Y = 0.50 m. b = 0.30 m. n = 0.014 Z = 1.5

A = 0.53 m2 V = 1.14 m/s. S = 0.0016 B.L.= 0.20

Solución

1. Determinación del ancho “B” de la parte central

2. Cálculo del caudal de vertimiento

Q = C L H3/2, (ec. 4.22) L1= 1.10 + 2 x 0.50 x 1.50 = 2.60 m.

C = 1.911, según tabla 11.1 L2= 1.10 + 2 (0.50 + 0.14) x 1.50 ≈ 3.00 m.

H = 70% del B.L. = 0.14 m.

H3/2 = 0.0524
L = b + 2ZY; b = B = 1.10 m. Reemplazando valores en la ec. 4.22
58
Q. vert. = 1.911 x 2.85 x 0.0524 Q. vert. = 0.28 m3/s.
GR
40% de 0.60 m3/s. = 0.24 m3/s 0.28 > 0.24, Se acepta Q. vert.

3. Velocidad encima de la cresta vertedora

V = 0.71 m/s. < 1.10 m/s.

59
5. Longitud de transiciones
GR
Las características del canal aguas arriba y aguas abajo son iguales:
T2 = 1.10 + 2 x 0.50 x 1.50 = 2.60 m.

T1 = .3 + 2 x 0.5 x 1.5 = 1.80 m.

L.T.e = L.T.s = 1.80 m.

60
10.2 AFORADOR PARSHALL GR
10.2.1 Generalidades
1. Fue propuesto por Ralph L.
Parshall de la Estación Agrícola
Experimental de Colorado U.S.A.
en 1922

2. Propuesto como medidor, cuya

precisión sea de un vertedero que
no presentara problema de
azolve.

3. Lo llamó inicialmente “Medidor de

Venturi Mejorado”, nombre que
fue cambiado posteriormente por
el “Conducto Medidor Parshall”.
61
10.2.2 Ventajas GR
Entre las principales ventajas como estructura de aforo podemos citar :
1. El diseño es simple, su construcción es barata si se ubica en lugares
que deben revestirse o se combina con caídas, sifones, etc.

2. Trabaja aún con gran variación de “Q” y éste se determina con

precisión, cuando trabaja con descarga libre, el error es menor de
3% y cuando trabaja ahogado el error no pasa del 5%.

3. No se colmata aguas arriba de ella conserva siempre precisión.

4. Su conservación es mínima y su fácil lectura permite un control a

nivel de usuario y sectoristas de riego, sin mayor experiencia.

5. Hidráulicamente funciona bien por su baja pérdida de carga con

relación a otros tipos de medidores.

62
10.2.3 Descripción De La Estructura GR
03 partes fundamentales:

1. La entrada 02 paredes verticales

simétricas convergentes de
inclinación 5:1 con fondo o
horizontal.

2. La garganta consta de 02
paredes verticales y paralelas, el
fondo inclinado hacia abajo con
pendiente 2.67:1

3. La salida son 02 paredes

verticales divergentes con el
fondo ligeramente inclinado
hacia arriba.
63
GR

64
GR

65
10.2.4 Funcionamiento GR
El medidor Parshall funciona en dos casos bien diferenciados:

(A) Descarga Libre

El caudal aguas abajo de la estructura no obstaculiza a la descarga por

la garganta y en este caso la carga Hb es considerablemente menor que
la carga Ha.

66
(B) Descarga Sumergida GR
Cuando “Q” a. abajo de la estructura, obstaculiza la descarga por la
garganta, en este caso en la carga Hb difiere poco de la carga Ha siendo
el “Q” función de 02 cargas: Ha y Hb. Cuando la mira en “b” marca una
altura de agua (Hb) se dice que el medidor funciona a cierto grado de
sumergencia (Su) : (11. 1) y determina si trabaja libre
o sumergido

67
10.2.5 Criterios De Selección Del Tamaño Más Adecuado
GR
1. El menor de los medidores con el “Q” requerido es el más favorable.

2. Un medidor muy grande es impreciso ya que una variación pequeña

en la carga corresponde a una variación considerable en el gasto.

3. Un medidor pequeño, origina pérdida de carga fuerte, lo que significa

un apreciable aumento en el tirante del canal aguas arriba del medidor
y si existe una toma cerca, el caudal de captación será menor que
aquel para el cual fue diseñada la toma.

4. Muchas veces se requiere un medidor de tamaño mayor al mínimo

necesario, por la fuerte velocidad que se produce a la salida, puesto
que ésta será mayor en la medida que más pequeño sea el medidor.

5. El tamaño del medidor W varía entre 1/3 a 1/2 del ancho de la plantilla
del canal, cuando se trata de canales rectangulares pequeños, y de
2/3 aproximadamente cuando se trata de canales trapezoidales. 68
6. Se requiere de antemano conocer la “Pc” del medidor, para adoptar GR
una correcta elevación de la cresta sobre la plantilla del canal.

7. Cuando el tamaño del medidor “W” se disminuye, se disminuye la

elevación de la cresta sobre la plantilla del canal.

8. A ˃ “Q” corresponde ˃ grado de sumersión y para un buen

funcionamiento del, nunca deberá hacerse trabajar con un grado de

sumersión ˃ que 0.95.

9. El diseño del medidor termina con el cálculo del nivel de la cresta,

sirviendo las comprobaciones del tirante aguas arriba para certificar
si la altura del borde del canal es suficiente para contener el
represamiento producido por el medidor, si la diferencia es pequeña
se sobreeleva los bordos y si es excesiva se elegirá un medidor con
mayor ancho de garganta.
69
10.2.6 Pérdidas De Carga En El Medidor GR

1. Las pérdidas de carga que en un medidor, son función del gasto “Q”,
del tamaño “W” y del grado de sumersión “Su” con que trabaja la
estructura, en las figs. 11.2 y 11.3 se puede calcular este valor.

2. Parshall dio la fórmula para calcular las pérdidas en medidores de 10

a 50 pies (3.00 a 15.00 m.) más no para medidores de menor tamaño;
fue el Ingeniero Edmundo tabeada quien elaboró la fig. 11.3.

3. El valor de la pérdida de carga para medidores entre 3.00 y 15.00 m.

en unidades métricas se calcula según la siguiente ec.

70
GR

71
GR

72
10.3 Tomas GR

10.3.1 Generalidades
1. Se recomienda proyectar la toma
perpendicular al canal principal.

2. A veces circunstancias
insalvables que no permiten
cumplir lo recomendado

3. Pueden con compuertas de

pared delgada, gruesa y en
tubos cortos sumergidos.

4. Las tomas derivan agua de un

Canal Principal a uno más
pequeño y pueden ser con y sin
alcantarilla. 73
10.3.2 Criterios de diseño
GR
1. Consta de una entrada y una alcantarilla cuando cruza un camino

2. Tomas sin salida a una transición de Cº Aº y que descargan

directamente a un canal de tierra, la V.máx. deberá ser ≈ 1.00 m/s.

3. Tomas con transición de Cº Aº a la salida, la “V” en la alcantarilla

podría ser ≈ 1.50 m/s.

4. El ø mínimo de tomas con tubo se recomienda en 0.45 m. ó 18”.

74
 10.3.3 Ejemplos De Diseño GR
Ejercicio 11.2

En un canal principal, por donde fluye un Q=14.00 m3/s. se desea

proyectar a la altura del km. 4+080 una toma para un Q. máx. de 3.50
m3/s. y a. abajo de ella, un aforador Parshall. El canal de derivación que
se inicia en la toma forma un ángulo de 45º con el eje del canal principal.

Solución

1. Cálculo del aforador.

2. Cálculo de la toma.

3. Distancia del aforador

a la toma.

75
 PRIMERA PARTE: Cálculo del Parshall GR
1. Las características del canal de derivación
para el Q. máx. y Q. mín. son:

76
2. Selección del tamaño del medidor
GR
La selección se hace por tanteos, en base al Q.máx. a medir, la selección
se reduce únicamente a comparar la relación W con la pérdida de carga
que ocurren para diferentes tamaños de medidores.

1. Un primer punto de partida es tantear con la plantilla del canal de la

siguiente manera:

2. Luego, tanteamos con los medidores de “W” igual a 4’, 5’, 6’ y 7’,
teniendo en cuenta que el medidor deberá funcionar a descarga libre con
una sumergencia del 70%, se procede a elaborar el cuadro 11.1:

77
Para caudal máximo: 3.50 m3/s. GR

W, es el ancho de la cresta del medidor.

Q, caudal máximo.

Yn, es el tirante del canal en condiciones normales.

Su, es el porcentaje de sumergencia.

Pc, es la pérdida de carga que ocurre en el medidor el cálculo se hace

utilizando la ec. 11.10 para Q = 3.50 m3/s.

Ha, es la altura sobre el medidor y se calcula mediante la ec. 11.4

78
 (11.4)
GR

(11.10)

Hb, es el 70% de Ha (sumergencia Su = 70%).

X, es el valor decisivo para la selección del Parshall y corresponde a la

altura de la cresta sobre la plantilla del canal, se calcula mediante la
siguiente ecuación: X = (Yn – Hb) x 1.1 (11.11)

YR, nivel de agua por sobreelevación de la cresta, este valor es el

responsable del remanso aguas arriba del Parshall y se calcula
según la siguiente ec.:

YR = Ha + X (11.12)

:
79
Seleccionado el valor de “X” se comprueba el funcionamiento para Q GR
mín. mediante la ec. : Yn – X ≤ Ha – Pc (11.13)

El gráfico 11.3 presenta los parámetros que definen el diseño: selección

de “W” y ubicación del Parshall.

El valor “L” del gráfico 11.3 define la ubicación del Parshall, si el

remanso ocasionado por “YR” tiene efecto a. arriba una longitud mayor a
“L”, el valor “Y” del caudal necesario quedará ahogado, por lo tanto,
por la toma entrará un caudal Q. menor al necesario.

80
Finalmente cuando se ha seleccionado el valor “X” y “W”, el medidor
GR
está diseñado, las otras medidas se toman de la tabla 11.2, en la fig. 11.1
se presenta el dimensionamiento de un Parshall típico.

Seleccionamos el Parshall de W = 6’, escogiendo si fuera posible el

Parshall que produzca menor valor “YR”.

Para caudal mínimo: 0.70 m3/s.

Resulta YR = 0.50; sin embargo, el verdadero valor “YR” para el caso del
Q.mín, deberá tomarse con el valor “X” que corresponde al Q. máx.
Luego: YR = Ha + X = 0.31 + 0.40 = 0.71 m. YR = 0.71 m.
81
Los parámetros de diseño obtenidos para W = 6’ son los siguientes:
GR

82
 SEGUNDA PARTE: Cálculo de la toma GR
1. Características canal principal en las inmediaciones de la toma que se
va a proyectar, tanto para el Qmáx. como para el Qmin. son:

83
2. Análisis hidráulico de la toma
GR
Analizando cada sección del gráfico 11.4 se tiene:

a. Energía total en la sección (6)

•

Para Q máx. = 3.50 m3/s Para Q mín. = 0.70 m3/s

Y6 = 1.52 m. Y6 = 0.67 m.
V6 = 2.16 m/s. V6= 1.40 m/s.
E6 = 1.76 m. E6= 0.77 m.
H6 = 40.749 + 1.76 = 42.509 m. H6 = 40.749 + 0.77 = 41.519 m. 84
b. Energía total en la sección (5)
Es una sección inmediatamente antes de la compuerta, es decir, antes
que el “Q” pase por la compuerta , entre las secciones (6) y (5) ocurren
pérdidas por derivación y por pilar central porque en el diseño de la toma
se considera una captación con 02 compuertas separadas por un pilar.

Pérdidas por derivación (Pd)

kd = 0.75 para una toma a 45°, redondeando este valor a 0.80, se tiene:

Pérdidas por pilar central (Pp)

Este tipo de pérdidas son mínimas, tanto para Q máx. y Q mín. no son
mayores a 0.01 m. considerando pilar en punta o en curvatura.( Fig. 2.2)85
Estableciendo balance de energía entre las secciones (6) y (5): GR
E. total en (6)= E. total en (5) + Σ de pérdidas

ET6 = ET5 + (Pd + Pp) (A) ET6 = 42.509 m

Energía total en (5)

Para Q. máx. = 3.50 m3/s Para Q. mín. = 0.70 m3/s

Reemplazando valores en (A) ET6 = 41.519 m

ET6 = ET5 + (0.19 + 0.01)

ET5 = 42.509 - 0.20 ET6 = ET5 + (Pd + Pp) = ET5 + (0.08 + 0.01)

ET5 = 42.309 m ET5 = 41.519 - 0.09 = 41.429 m

c. Análisis hidráulico en las inmediaciones de las compuertas

Asumiendo una toma con 02 compuertas cada una de ancho b = 1.10 m.
y altura a = 0.8 m. se tendrá en la sección (5) inmediatamente aguas
arriba de las compuertas y aguas abajo del pilar central: 86
Para Q. máx. = 1.75 x2 = 3.50 m3/s GR
ET5 = 42.309 m

E. esp.5 = 42.309 - 40.149 = 2.16 m. (B)

Cf5 = 40.149 m. (40.249 - 0.10)

Ver gráfico 11.5

Reemplazando valores en (B)

se tiene por cada compuerta:

Resolviendo por tanteos resulta

Y5 = 2.13 m.

A5 = 2.343 m2 (2.13 x 1.10)

V5 = 0.75 m/s.

87
Para Q. mín. = 0.70 m3/s GR
ET5 = 41.429 m.s.n.m Resolviendo por tanteos resulta

Cf5 = 40.149 m. Y5 = 1.278 m.

E. esp.5= 41.429 – 40.149 = 1.28 m. A5 = 1.406 m2 (1.278 x 1.10)

V5 = 0.25 m/s.

Cálculo del tirante en la sección (4) :El análisis solo para una compuerta
Para Q. máx. = 1.75 x2 = 3.50 m3/s Para Q. mín. = 0.35 x 2 = 0.70 m3/s

Y4 = Cc. a = 0.62 x 0.8 (Ver ec. 2.16) Y4 = 0.62 x 0.8

Y4 = 0.496 m. Y4 = 0.496 m.

A4 = 0.55 m2 (0.496 x 1.10) A4 = 0.55 m2 (0.496 x 1.10)

V4 = 3.18 m/s. V4 = 0.64 m/s.

F = 1.44 (Flujo supercrítico) F = 0.29 (Flujo subcrítico) 88

 GR

Cálculo del tirante en la sección (3) : Se analiza 01 compuerta

Para Q. máx. = 1.75 x2 = 3.50 m3/s
Y3 = 0.792 m.
V3 = 2.00 m/s.
89
Para Q. mín. = 0.35 x 2 = 0.70 m3/s GR
En este caso se asume: Y3 ≈ Y4 No hay resalto, por ser F4 = 0.29

El tirante Y3 ocurre si la descarga es libre; según nuestro criterio,

diseñaremos la salida sumergida y obtener velocidades bajas, que no
erosionen el canal de tierra aguas abajo de la toma. La profundidad de
sumergencia o tirante de inmersión (Ys) deberá permitirnos una carga
hidráulica (hs) que haga posible captar en la toma el caudal requerido.

d. Diferencia de niveles entre la sección (5) y (Ys), para Q máx.

La carga hidráulica necesaria para el paso del Q = 3.50 m3/s. es “hs”

y se calcula a partir de la ec. 2.9 de orificio sumergido:

= 2.525 > 1.4

Despejando la carga hidráulica (hs = H0 – Ys), de la ec. 2.9 se tiene:

90
El análisis se hace para una compuerta, Q = 1.75 m3/s. GR

91
En el gráfico 11.6 el tirante Y3 ha sido ahogado por Y2 y por Gla
R

profundidad de inmersión Ys, es importante señalar que en la sección

2 no ocurre el tirante normal, en esta sección el valor del tirante Y2
corresponde a las condiciones del diseño.

El cálculo del valor Y2, se hace aplicando la ec. 1.34 de la cantidad de

movimiento a partir de las condiciones conocidas en la sección de Ys.

Cálculo de (Ys) y (Y2): 1.75 x 2 = 3.5 m3/s

En el gráfico 11.6 se tiene: Ys = (42.269 – 40.249) – hs

Ys = 2.02 – 0.56 = 1.46 m.

As = 1.606 m2 Vs = 1.09 m/s.

Aplicando la ec. 1.34 entre las secciones donde ocurren Ys y Y2,

considerando el fondo sin rampa de subida se tiene:

92
 GR

Sección Sección
Rectangular Trapezoidal
s = 2
Se aplica esta ec., porque entre estas 02 secciones se da un
ensanchamiento brusco después del pilar. Luego, reemplazando
valores en el primer miembro de la ec. y haciendo el análisis para una
compuerta se tiene: Para Q = 1.75 m3/s.

Donde ocurre Ys, la sección es rectangular:

As = Ys x b = 1.46 x 1.10 = 1.606 m2

s = 2 x 1.367 = 2.734
93
 2.734 = s = 2 GR
Donde ocurre Y2, la sección es trapezoidal:

Con la tabla 1.1 y la ecuación 1.32, se tiene:

Dónde: Resolviendo por tanteos se obtiene:

Q = 3.5 m3/s Y2 = 1.164 m.

b = 2.50 m. V2 = 0.71 m/s.
Z = 1.5 V2/2g = 0.026 m.
g = 9.81 m/s2 E2 = 1.19 m.
T = b+2ZY2
El tirante Y2 = 1.164 m. no debe ser ahogado por el PARSHALL, en este
tramo el flujo es variado y no ocurre Yn = 0.96 m.
94
e. Longitud del resalto GR
Por ser la descarga de las compuertas ahogada, la longitud del
resalto resulta indeterminada según Domínguez S, F J 5 pág. 353;
además las velocidades Vs = 1.09 m/s. y V2 = 0.71 m/s. son bajas,
especialmente el valor V2 = 0.71 m/s. que no es erosiva.

f. Longitud de la transición de salida

T1= 2 x 1.10 + 0.30 = 2.50 m.

Ancho del pilar central = 0.30 m. α = 22º30’ ( por el remanso)

T2 = 2.50 + 2 x 1.164 x 1.50 = 5.992 m.

Lt = 4.22 m. ≈ 5.00 m.

95
 TERCERA PARTE: Distancia del aforador a la toma GR

1. A continuación calculamos el efecto aguas arriba del medidor, los

cálculos se presentan en el Cuadro 11.4

2. La curva de remanso que se produce es de flujo variado permanente

del tipo Suave (M-1).

3. Cálculos se han hecho por el Método Integración por tramos finitos.

Para el caso de Q máx. = 3.50 m3/s. Se tiene:

b = 2.50 m. YR = Ha + 1.1(Yn – Hb)

Z = 1.5 YR = 0.85 + 1.1 (0.96-0.60)

S = 0.001 YR = 1.25 m. (Ver Cuadro 11.1)

n = 0.025

96
GR

97
 GR
En Cuadro 11.4 el tirante Y = 1.25 m. corresponde a la altura de
remanso inmediatamente a. arriba del medidor y el tirante Y = 1.164 m.
corresponde al tirante conjugado mayor a la salía de la compuerta.

Con los valores del cuadro 11.4 se confecciona el cuadro 11.5:

98
 GR
En el Cuadro 11.5 se tiene

L = Σ ΔL

Tomando como ejemplo el tirante Y = 1.22 m., se tiene:

ΔL = -16.12

El signo negativo indica, que la distancia es del Parshall hacia a. arriba

es decir hacia la toma

El cuadro 11.5 que se explica por sí solo, indica que a una distancia
de 136.07 m. de la toma, debe ubicarse el Parshall para que el
remanso que éste ocasione al producirse el tirante YR = 1.25 m. no
afecte el tirante de la sección (2), Y = 1.164 m.
99
 GR
MUCHAS GRACIAS
POR SU ATENCION

100
