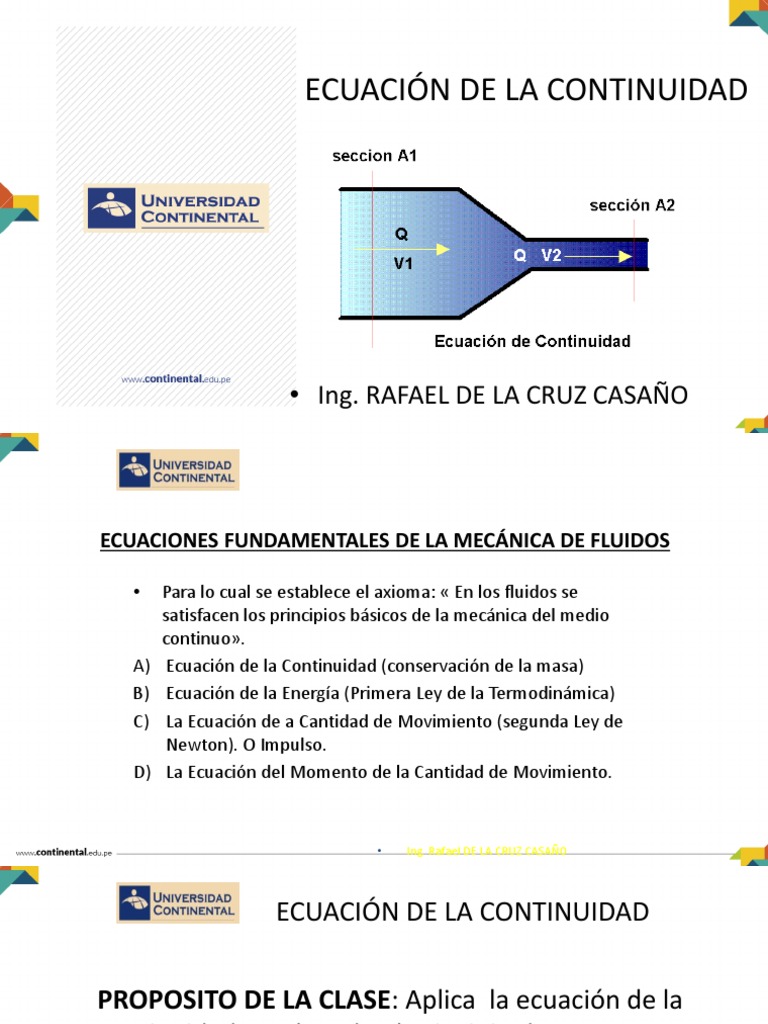

ECUACIÓN DE LA CONTINUIDAD

• Ing. RAFAEL DE LA CRUZ CASAÑO


ECUACIONES FUNDAMENTALES DE LA MECÁNICA DE FLUIDOS

• Para lo cual se establece el axioma: « En los fluidos se


satisfacen los principios básicos de la mecánica del medio
continuo».
A) Ecuación de la Continuidad (conservación de la masa)
B) Ecuación de la Energía (Primera Ley de la Termodinámica)
C) La Ecuación de a Cantidad de Movimiento (segunda Ley de
Newton). O Impulso.
D) La Ecuación del Momento de la Cantidad de Movimiento.

• Ing. Rafael DE LA CRUZ CASAÑO


ECUACIÓN DE LA CONTINUIDAD

PROPOSITO DE LA CLASE: Aplica la ecuación de la


continuidad empleando el principio de
conservación de la masa.

• Ing. Rafael DE LA CRUZ CASAÑO


LINKS RELACIONADOS

[Link]
VIDEO: Ecuación de Continuidad Mecánica de
Fluidos
[Link]
VIDEO: Ecuación de Continuidad
[Link]
VIDEO: Ejercicio Aplicacion Ecuacion de Continuidad
- Hidrodinamica - Mi Profesor de Fisica - Video 053

• Ing. Rafael DE LA CRUZ CASAÑO


GLOSARIO

SUPERFICIE DE
CONTROL

VOLUMEN DE
CONTROL
VOLUMEN DE
CONTROL
VARIABLE
ECUACIÓN DE LA CONTINUIDAD

• Principio de Conservación de la Masa:


« La masa de un fluido por unidad de
tiempo, llamada sistema, entra en un volumen
especificado llamado volumen de control, una
parte queda almacenado en su interior y el resto
sale del volumen de control»

• Ing. Rafael DE LA CRUZ CASAÑO


ECUACIÓN DE LA CONTINUIDAD
En la práctica es la suma algebraica de la cantidad
neta de masa entra, sale y lo que varia dentro del
volumen de control.

Caudal neto de Rapidez de


masa que variación de la
atraviesa la
superficie + masa en el
volumen de =0
frontera control

• Ing. Rafael DE LA CRUZ CASAÑO


• Ing. Rafael DE LA CRUZ CASAÑO
ECUACIÓN DE LA
CONTINUIDAD
𝑚ሶ 𝑠
𝒅∀
SC 𝒅𝒎 𝒅(𝝆∀)
𝒅𝒎ሶ = =
𝒅𝒕 𝒅𝒕
𝒅𝒎 𝝆𝒅∀
𝒅𝑨
𝒅𝒎ሶ = =
𝒅𝒕 𝒅𝒕 Rapidez de variación
𝒅𝒎ሶ = 𝝆𝒅𝑸 de la masa en el
volumen de control
𝒅𝒎ሶ = 𝝆𝑽𝒅𝑨 𝑚ሶ 𝑒
Caudal neto de masa que ∀𝑪
atraviesa la superficie
frontera
• Ing. Rafael DE LA CRUZ CASAÑO
• En la superficie de control: 𝒅𝒎ሶ = 𝝆𝑽𝒅𝑨
𝒔
‫𝒎𝒅 𝒆׬‬ሶ = ‫𝑨𝒅𝑽𝝆 𝑪𝑺׬‬ 𝑚ሶ 𝑠 − 𝑚ሶ 𝑒 = ‫𝐴𝑑𝑉𝜌 𝐶𝑆׬‬
𝒅𝒎 𝒅(𝝆∀)
• En el volumen de control : =
𝒅𝒕 𝒅𝒕
𝒅𝒎 𝝏
= න 𝜌𝑑∀
𝒅𝒕 𝝏𝒕 ∀𝑪
• En la ecuación de la continuidad:
𝝏
‫ 𝐴𝑑𝑉𝜌 𝐶𝑆׬‬+𝝏𝒕 ‫=∀𝑑𝜌 𝑪∀׬‬0

ECUACIÓN GENERAL DE LA CONTINUIDAD

• Ing. Rafael DE LA CRUZ CASAÑO


APLICACIONES:
1)PARA UN FLUJO PERMANENTE CON RESPECTO AL VC (VC=
cte): Todas las propiedades del fluido incluida la densidad en
cualquier posición fija de la referencia, deben permanecer
constantes en el tiempo.
𝒅𝒎 2
= 0 ⇒ 𝑚ሶ 𝑠 − 𝑚ሶ 𝑒 = ‫׬‬1 𝜌𝑉𝑑𝐴 = 0
𝒅𝒕
𝜌1 𝐴1 𝑉1 = 𝜌2 𝐴2 𝑉2 PARA GASES
𝑚ሶ 1 = 𝑚ሶ 2

Si: 𝜌1 = 𝜌2 ⇒
𝐴1 𝑉1 = 𝐴2 𝑉2 PARA LIQUIDOS
𝑄1 = 𝑄2

• Ing. Rafael DE LA CRUZ CASAÑO


2. PARA UN FLUIDO INCOMPRESIBLE, QUE ENTRA EN UN
VC QUE VARÍA:
𝝏
De la ecuación general de la continuidad: ‫ 𝐴𝑑𝑉𝜌 𝐶𝑆׬‬+𝝏𝒕 ‫=∀𝑑𝜌 𝑪∀׬‬0
Para un fluido incompresible: 𝜌 = 𝑐𝑡𝑒
𝑑 𝜌∀ 𝑚ሶ 𝑒
𝑚ሶ 𝑠 − 𝑚ሶ 𝑒 + =𝟎
𝑑𝑡
𝜌𝐴𝑑ℎ 𝑑ℎ
𝑚ሶ 𝑠 − 𝑚ሶ 𝑒 + =0 SC
𝑑𝑡 ∀C
𝑑𝑡
𝑑ℎ 𝑚𝑒ሶ −𝑚ሶ 𝑠 𝜌𝑄𝑒 −𝜌𝑄𝑠 𝑑ℎ 𝑄𝑒 −𝑄𝑠 variable 𝑚ሶ 𝑠
= = =
𝑑𝑡 𝜌𝐴 𝜌𝐴 𝑑𝑡 𝐴
𝑑ℎ
CONCLUSIONES: Si: 𝑄𝑒 > 𝑄𝑠 ⇒ 𝑑𝑡
> 0 la altura aumenta
𝑑ℎ
𝑄𝑒 < 𝑄𝑠 ⇒ 𝑑𝑡
< 0 la altura disminuye
𝑑ℎ
𝑄𝑒 = 𝑄𝑠 ⇒ 𝑑𝑡
= 0 la altura permanece constante

• Ing. Rafael DE LA CRUZ CASAÑO


Ejercicio
• Un depósito tiene un caudal de salida de 240 l/min. Obtener cómo
varía el nivel cuando se abre la llave de suministro dando paso a un
nuevo caudal de 300 l/min que se propaga hasta el depósito por una
tubería, si el depósito tiene un diámetro de 300 cm

• Ing. Rafael DE LA CRUZ CASAÑO
