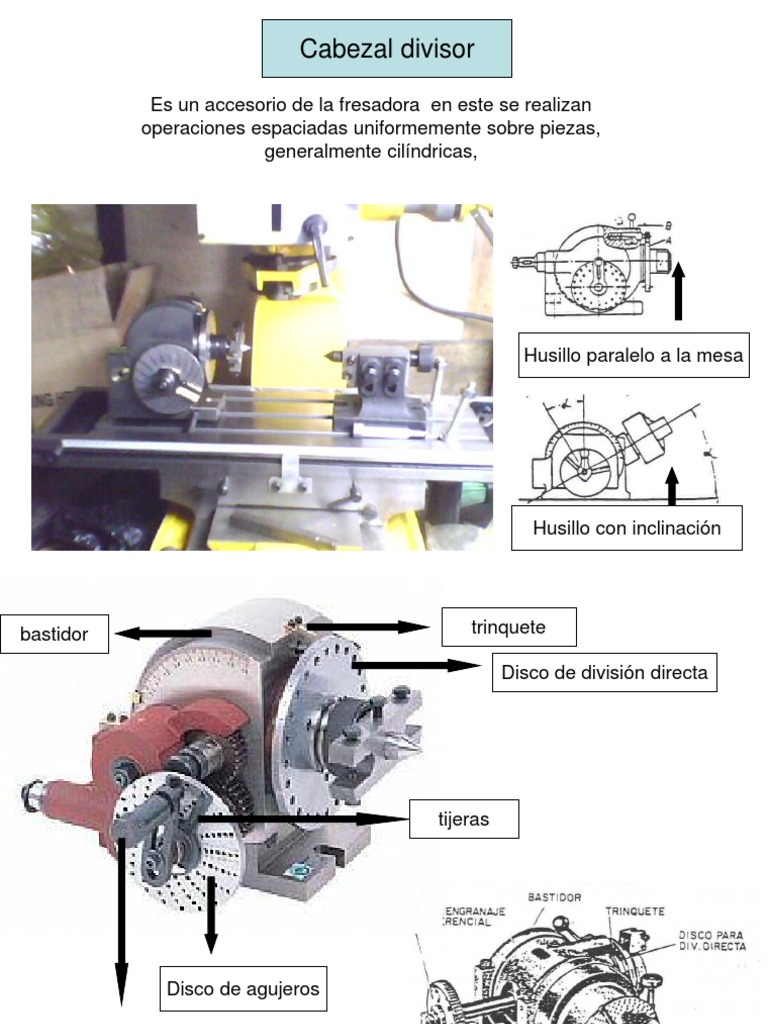

Cabezal divisor

Es un accesorio de la fresadora en este se realizan operaciones espaciadas uniformemente sobre piezas, generalmente cilndricas,

Husillo paralelo a la mesa

Husillo con inclinacin

bastidor

trinquete Disco de divisin directa

tijeras

Disco de agujeros Manivela

Posibilidades de montaje del cabezal divisor y la pieza a dividir


a) Entre centros. El husillo del cabezal divisor arrastra a la pieza de trabajo colocada entre los centros

b) El plato de tres garras Arrastra la pieza de trabajo, la cual est apoyada en su contrapunta.

c. Al aire, con el plato de tres garras. Para longitudes pequeas, cuando la fuerza de mecanizado no es muy grande. Se debe considerar la proporcin:

l = 1,5 x d

MTODOS DE DIVISIN USUALES EN EL DIVISOR

[Link] DIRECTA [Link] INDIRECTA [Link] DIFERENCIAL

Partes del cabezal divisor simple. 1. Disco. 2. Manija de giro. 3. Carcasa 4. Trinquete. 5. Manija de ajuste

fresa

pieza disco

Calcular el numero de espacios del disco para hacer un polgono de 8 lados.

I = 24/8 I=3

Ser cada 3 espacios

Calcular la relacin de transmisin si se tiene que fabricar una rueda de 16 dientes

I = 40/16 I = 2 8/16
2 agujeros

Sern 2 vueltas 8 agujeros en el disco de 16

2
Disco de 16 agujeros

Fabricacin de una rueda dentada

Herramienta de corte
FRESA MODULAR

FORMULAS PARA EL DENTADO DE UNA RUEDA

M=3

Los estudiantes identifican y analizan problemas, proponen y desarrollan soluciones.

Z = 32 M=3 De = M (Z + 2) H = 2.25 m De = 102 mm. H = 6.75 mm. I = 40/Z I = 40/32 I = 1 vuelta 8 agujeros en el disco de 32 I = 1 vuelta 4 agujeros en el disco de 16

6.75 mm. ser la altura total del diente. Lo har en 3 pasadas porque la fresa es HSS, usar refrigerante

Como emplear las tijeras en la divisin

FRESADO DE ENGRANAJES
Recomendaciones: a) Limpiar adecuadamente la superficie de contacto del divisor y la mesa de la fresadora. b) Colocar cuidadosamente y ajustar con los bulones de sujecin. Procedimiento: 1. Comprobar el alineamiento del cabezal y la contrapunta. 2. Comprobar el giro concntrico del material. 3. Comprobar la sujecin correcta de los elementos de arrastre y fijacin. 4. Centrar la herramienta de corte. 5. Regular la altura.

Videos recomendados
Fresadora, cambio de horizontal a vertical. Fresadora, cabezal divisor

[Link] p/u/23/o8SYReUWbIQ [Link] p/u/28/g82KKKuoj0Q

Es un accesorio de la fresadora en este se realizan operaciones espaciadas uniformemente sobre piezas, generalmente cilínd
Manivela Disco de agujeros tijeras trinquete Disco de división directa bastidor
Posibilidades de montaje del cabezal divisor y la pieza a dividir a) Entre centros. El husillo del cabezal divisor arrastr
b) El plato de tres garras Arrastra la pieza de trabajo, la cual está apoyada en su contrapunta.
c. Al aire, con el plato de tres garras. Para longitudes pequeñas, cuando la fuerza de mecanizado no es muy grande. Se debe
MÉTODOS DE DIVISIÓN USUALES EN EL DIVISOR 1.DIVISIÓN DIRECTA 2.DIVISIÓN INDIRECTA 3.DIVISIÓN DIFERENCIAL
Partes del cabezal divisor simple. 1. Disco. 2. Manija de giro. 3. Carcasa 4. Trinquete. 5. Manija de ajuste fresa p
Calcular el numero de espacios del disco para hacer un polígono de 8 lados. I = 24/8 I = 3 Será cada 3 espacios
Calcular la relación de transmisión si se tiene que fabricar una rueda de 16 dientes I = 40/16 I = 2 8/16 Serán 2 vueltas
