Wiring diagram | Autodata 2/5/23, 23:20

BANYOLS
Lo Gaiter de Llobregat, 121 , El Prat de Llobregat ,
Barcelona
Lo Gaiter de Llobregat, 121 , El Prat
de Llobregat , Barcelona

BANYOLS

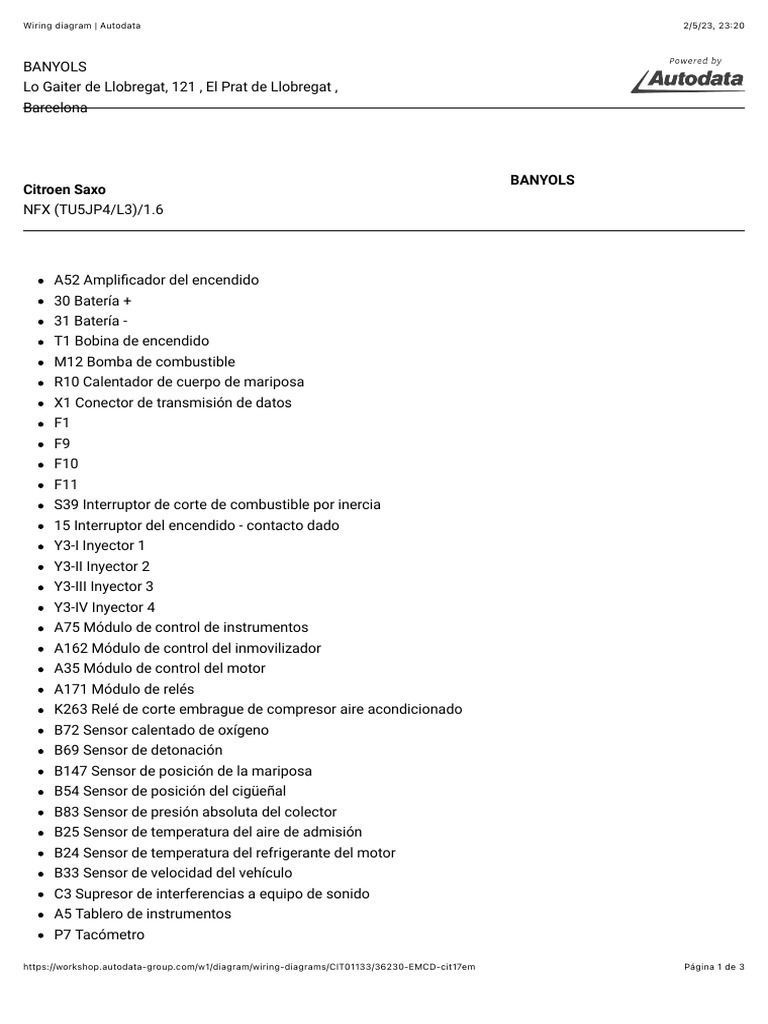

Citroen Saxo
NFX (TU5JP4/L3)/1.6

A52 AmpliGcador del encendido


30 Batería +
31 Batería -
T1 Bobina de encendido
M12 Bomba de combustible
R10 Calentador de cuerpo de mariposa
X1 Conector de transmisión de datos
F1
F9
F10
F11
S39 Interruptor de corte de combustible por inercia
15 Interruptor del encendido - contacto dado
Y3-I Inyector 1
Y3-II Inyector 2
Y3-III Inyector 3
Y3-IV Inyector 4
A75 Módulo de control de instrumentos
A162 Módulo de control del inmovilizador
A35 Módulo de control del motor
A171 Módulo de relés
K263 Relé de corte embrague de compresor aire acondicionado
B72 Sensor calentado de oxígeno
B69 Sensor de detonación
B147 Sensor de posición de la mariposa
B54 Sensor de posición del cigüeñal
B83 Sensor de presión absoluta del colector
B25 Sensor de temperatura del aire de admisión
B24 Sensor de temperatura del refrigerante del motor
B33 Sensor de velocidad del vehículo
C3 Supresor de interferencias a equipo de sonido
A5 Tablero de instrumentos
P7 Tacómetro

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/CIT01133/36230-EMCD-cit17em Página 1 de 3
Wiring diagram | Autodata 2/5/23, 23:20

A124 Teclado numérico codiGcado


H63 Testigo de averías del motor
P9 Velocímetro del vehículo
Y99 Válvula de control de aire de ralentí
Y104 Válvula de purga del control de emisiones por evaporación

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/CIT01133/36230-EMCD-cit17em Página 2 de 3
Wiring diagram | Autodata 2/5/23, 23:20

bl = azul br = marrón dbl = azul oscuro


dgn = verde oscuro el = beige ge = amarillo
gn = verde gr = gris nf = transparente
og = naranja rs = rosa rt = rojo
sr = plateado sw = negro vi = violeta
ws = blanco hbl = azul claro hgn = verde claro
rbr = pardo rojizo x = cable trenzado y = alta tensión
z = conexión sin cable

NOTA: En algunos esquemas (Citroen, Peugeot y Renault) se designa a los cables con un número en lugar de
un color, en cuyo caso se numeran en cada extremo, cerca del conector del mazo de cables.

© Derechos de autor y derechos sobre la base de datos: Autodata Limited 1972-2023.

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/CIT01133/36230-EMCD-cit17em Página 3 de 3
