Instrumentación Industrial CECyTEM 05 Guacamayas
PRACTICA No 3 MODULO IV SUB-II
LA FUNCION AND
COMPUERTA AND.

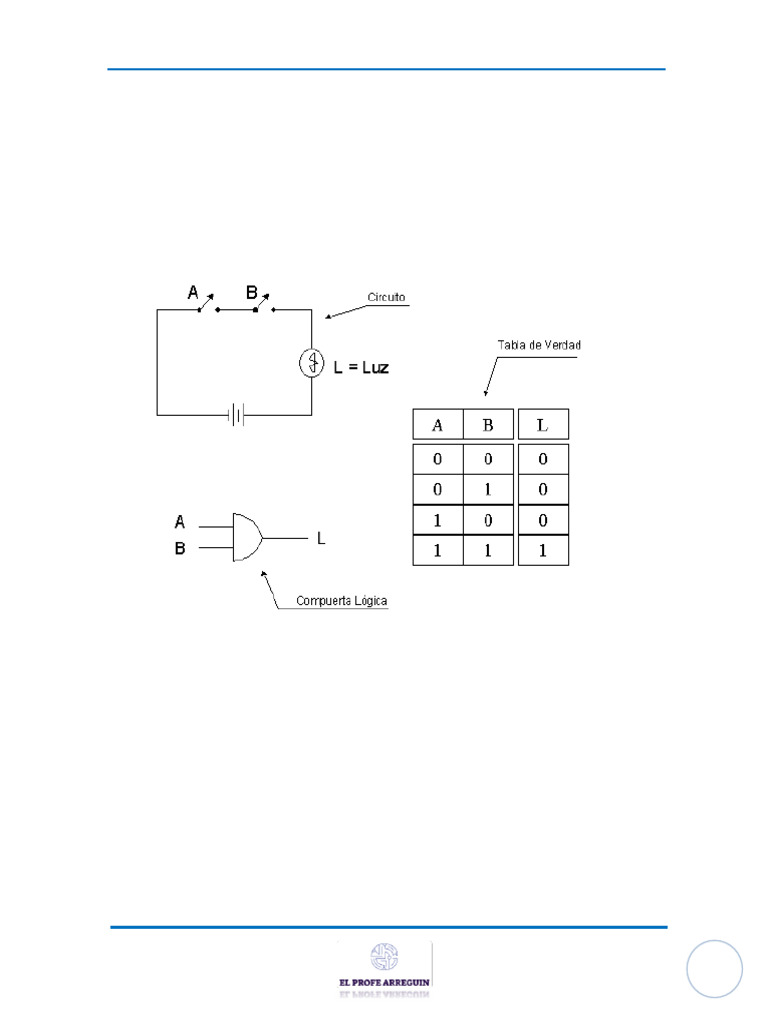

La compuerta AND requiere que todas las señales sean simultáneamente
verdaderas para que la salida sea verdadera. Así, el circuito de la figura siguiente
necesita que ambos interruptores estén cerrados para que la luz encienda.
Figura No. 1
OPERACIÓN AND.
Los estados posibles del circuito se pueden modelar en la Tabla de Verdad que
tiene asociada. Sabemos que los interruptores sólo pueden tener dos estados,
abiertos o cerrados, si el interruptor está abierto se representa mediante el cero (0
o falso) y el cerrado mediante el valor uno (1 o verdadero) entonces en la tabla de
verdad asociada se puede ver la situación que se describía en el párrafo anterior,
cuando se decía que la luz sólo prende cuando ambos interruptores están
cerrados, es decir, si A = 1 y B = 1 entonces L = 1.
Mod.IVSub2 1
Instrumentación Industrial CECyTEM 05 Guacamayas
La compuerta lógica es una forma de representar la operación AND, pero en el
ámbito de los circuitos electrónicos, para ese caso A y B son las señales de
entrada (con valores = 0 1) y L es la señal de salida.
Para efectos de este curso, la operación AND la representaremos como la función
(A B), donde A y B serían los parámetros de entrada (los mismos valores de A y B
en el circuito) y L = And (A*B), correspondería a la forma de asignación de valor a
L. En este caso el parámetro de salida es la misma función AND.
PROCEDIMIENTO.
1. Realice una lista de los dispositivos y equipos, además dibuje el diagrama
interno del circuito TTL, que requiere para realizar en protoboard el circuito
de la figura 2, regístrelo a continuación.
MATERIAL EQUIPO DIAGRAMA
2. Arme el circuito de la figura 2.
5 VDC
10K
5 VDC
C
10K
E F
A
5 VDC
300 Ω
10K
5 VDC
D
10K
Figura 2.
Mod.IVSub2 2
Instrumentación Industrial CECyTEM 05 Guacamayas
3. Elabore una tabla de verdad y llenar la columna de salida de forma
experimental con los niveles lógicos de salida del circuito (colocar la punta
lógica en el punto E), para ello accionan los interruptores de acuerdo a los
niveles lógicos que indica cada fila la tabla de verdad hasta concluir las 16
filas, registra cada nivel lógico de salida en la tabla de verdad.
Mod.IVSub2 3
Instrumentación Industrial CECyTEM 05 Guacamayas
CONCLUSIONES.
4. Una vez comprobada la compuerta AND investigue 1 aplicación real de esta
compuerta lógica y descríbala ampliamente a continuación (agregue el
diagrama de la aplicación)
Diagrama
Descripción
Mod.IVSub2 4
Instrumentación Industrial CECyTEM 05 Guacamayas
5. Si Usted requiriera de una compuerta AND de 6 entradas y no la tiene a su
alcance, como remplazaría esta compuerta AND utilizando sólo compuertas
AND de 2 entradas.
6. Cómo funcionaría una compuerta de 2 entradas AND si una de las entradas
de la compuerta fuera una señal cuadrada de 5 Vdc y 1 HZ y la otra entrada
está conectada a +5VDC. Utilice gráficas para justificar su respuesta.
Integrante de la práctica
FIRMA DE APROBACIÓN
Mod.IVSub2 5
