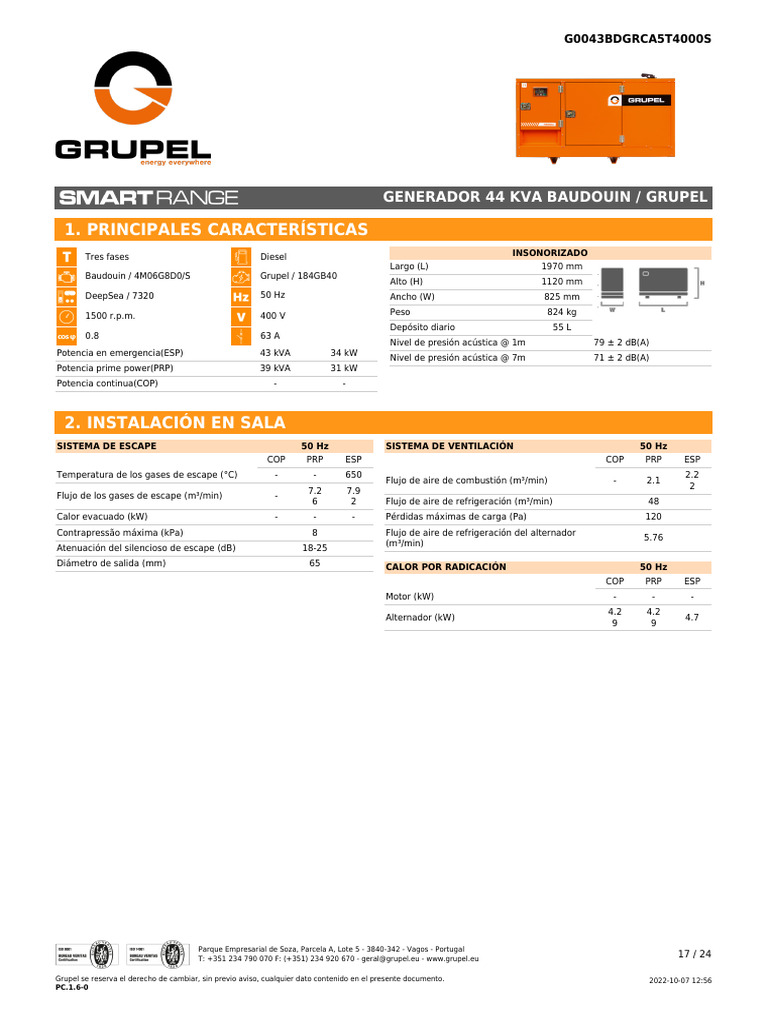

G0043BDGRCA5T4000S
GENERADOR 44 KVA BAUDOUIN / GRUPEL
1. PRINCIPALES CARACTERÍSTICAS
Tres fases Diesel INSONORIZADO
Largo (L) 1970 mm
Baudouin / 4M06G8D0/S Grupel / 184GB40
Alto (H) 1120 mm
DeepSea / 7320 50 Hz Ancho (W) 825 mm
1500 r.p.m. 400 V Peso 824 kg
Depósito diario 55 L
0.8 63 A
Nivel de presión acústica @ 1m 79 ± 2 dB(A)
Potencia en emergencia(ESP) 43 kVA 34 kW 71 ± 2 dB(A)
Nivel de presión acústica @ 7m
Potencia prime power(PRP) 39 kVA 31 kW
Potencia continua(COP) - -
2. INSTALACIÓN EN SALA
SISTEMA DE ESCAPE 50 Hz SISTEMA DE VENTILACIÓN 50 Hz
COP PRP ESP COP PRP ESP
Temperatura de los gases de escape (°C) - - 650 2.2
Flujo de aire de combustión (m³/min) - 2.1
2
7.2 7.9
Flujo de los gases de escape (m³/min) -
6 2 Flujo de aire de refrigeración (m³/min) 48
Calor evacuado (kW) - - - Pérdidas máximas de carga (Pa) 120
Contrapressão máxima (kPa) 8 Flujo de aire de refrigeración del alternador
5.76
18-25 (m³/min)
Atenuación del silencioso de escape (dB)
Diámetro de salida (mm) 65 CALOR POR RADICACIÓN 50 Hz
COP PRP ESP
Motor (kW) - - -
4.2 4.2
Alternador (kW) 4.7
9 9
Parque Empresarial de Soza, Parcela A, Lote 5 - 3840-342 - Vagos - Portugal
T: +351 234 790 070 F: (+351) 234 920 670 - geral@[Link] - [Link] 17 / 24
Grupel se reserva el derecho de cambiar, sin previo aviso, cualquier dato contenido en el presente documento. 2022-10-07 12:56
PC.1.6-0
G0043BDGRCA5T4000S
3. ESPECIFICACIONES DEL MOTOR
ESPECIFICACIONES GENERALES 50Hz
Modelo 4M06G8D0/S
Emisiones (UE/USEPA) No aplicable / No aplicable
Grado de desempeño G2 CONSUMOS 50 Hz
Método operativo 4 tiempos Consumo de combustible l/h g/kWh
Tipo de combustible Diesel ESP 10.8 220.9
Agua / anticongelante circuito PRP 9.5 215.8
Sistema de refrigeración
cerrado
COP - -
Sistema de aspiración Turboalimentado
75% 7 210.4
Sistema de inyección Directa
50% 4.7 215
Número y disposición de los cilindros 4 en linea
Consumo de aceite < 0.4% de consumo de combustible
Cilindrada (L) 2.3
Diámetro del cilindro (mm) 89 CONDICIONES DE REFERENCIA
Carrera del cilindro (mm) 92 Temperatura (°C) 25
Relación de compresión 17,5:1 Presión atmosférica (kPa) 100
Regulación Electrónica
CAPACIDAD (°C)
Velocidad de rotación (r.p.m.) 1500 Líquido refrigerante (L) 16
Velocidad del pistón (m/s) 4.6 Aceite (L) 11.5
Potencia bruta COP (kWm) -
Potencia bruta PRP (kWm) 37 SISTEMA DE ARRANQUE
Tensión (V) 12
Potencia bruta ESP (kWm) 41
Potencia (kW) 3.7
Alimentación del ventilador (kWm) -/1/1
Batería (Ah) 62
Potencia neta COP (kWm) -
Potencia neta PRP (kWm) 35.7
Potencia neta ESP (kWm) 39.7
BMEP COP (kPa) -
BMEP PRP (kPa) 1043
BMEP ESP (kPa) 1147
4. ESPECIFICACIONES DEL ALTERNADOR
ESPECIFICACIONES GENERALES
Modelo 184GB40
Nº fases Tres fases
Protección IP23
Distorsión de onda sin carga < 1,5%
Aislamiento H
Distorsión de onda con carga < 5%
Calentamiento H
Nº de devanados 12
Interferencias R.F.I de teléfono
THF < 2% Excitación (standard/opcional) Autoexcitado / -
50 HZ
BS EN 61000-6-2 /6-4,VDE 0875G, Modelo AVR (standard/opcional) SX460 / -
Supresión interferencias R.F.I
VDE 0875N Regulación de tensión (standard/opcional) ±1%/-
Acoplamiento Discos flexibles Icc (standard/opcional) -/-
Soporte Monopalier
Potencia Rendimiento
FP (cos Ø) Fase Voltaje (V) PRP/ESP (kVA) PRP/ESP (%) Xd X'd X"d
0.8 Tres fases 400 40 / 43.8 86.6 / 86.6 2.051 0.156 0.085
Parque Empresarial de Soza, Parcela A, Lote 5 - 3840-342 - Vagos - Portugal
T: +351 234 790 070 F: (+351) 234 920 670 - geral@[Link] - [Link] 18 / 24
Grupel se reserva el derecho de cambiar, sin previo aviso, cualquier dato contenido en el presente documento. 2022-10-07 12:56
PC.1.6-0
G0043BDGRCA5T4000S
5. PANEL DE CONTROL
RED DeepSea 7320
Tensión (F-F / F-N) ●/●
Intensidad [a] -
Frecuencia ●
kVA,kW, cos Ø [a] -
Control de conmutación entre red-grupo ●
GENERADOR DeepSea 7320
Tensión (F-F / F-N) ●/● PROTECCIONES Y ALARMAS DeepSea 7320
Intensidad ● Tensión de baterías alta/baja A
Frecuencia ● Fallo en alternador de carga de baterías A
Valores RMS ● Fallo de parada A/S
Secuencia de fases del generador ● Fallo de arranque A/S
Intensidad de tierra del generador [a] ○ Bajo nivel de combustible A/S
Nº de eventos registrados 250 Sobrecarga A/S
Reloj integrado ● Fallo a tierra A/S
Protección PIN ● Asimetría entre fases A/S
kWh, kVAr, kVAh, kVArh, cos Ø ● Mantenimiento A/S
Sincronoscopio [i] - Frecuencia del generador alta/baja A/S
Nº de salidas disponibles [b] 6 Sobrevelocidad del motor A/S
Indicación de alarmas en el LCD ● Baja velocidad del motor A/S
Horas de funcionamiento del motor ● Sobretensión A/S
Nº total de indicadores LED 12 Baja tensión en generador A/S
Nº de alarmas LED 4 Alerta de la ECU (si aplica) A/S
Señalización acústica alarmas ● Baja presión de aceite A/S
Programador ● Bajo nivel de agua en radiador [f] A/S
Nivel de combustible ● Alta temperatura del motor A/S
Fuga / robo combustible A
Parque Empresarial de Soza, Parcela A, Lote 5 - 3840-342 - Vagos - Portugal
T: +351 234 790 070 F: (+351) 234 920 670 - geral@[Link] - [Link] 19 / 24
Grupel se reserva el derecho de cambiar, sin previo aviso, cualquier dato contenido en el presente documento. 2022-10-07 12:56
PC.1.6-0
G0043BDGRCA5T4000S
6. PANEL DE CONTROL
MOTOR DeepSea 7320 APLICACIONES DeepSea 7320
Velocidad del motor ● Arranque automático o manual ●
Protección por baja presión de aceite ● Arranque remoto por contacto seco NA ●
Lectura de presión de aceite [c] ○ Automático por fallo de red ●
Protección por alta temperatura del motor ● Alternancia con tiempo repartido ●
Lectura de temperatura del motor [c] ○ Multi-generadores en sincronismo con reparto de
-
carga (máx 32 generadores)
Tensión de baterías ●
Intensidada de baterías [d] ○ Generador-red en sincronismo y con reparto de
-
carga (1 generador y 1 red)
Consumo de combustible [e] ●
Bajo nivel de agua en radiador [f] ○ EXPANSIONES OPCIONALES DeepSea 7320
Mantenimiento programado para motor ● DSE2130 (8 entradas dig.) ○
DSE2157 (8 salidas a relé) ○
COMUNICACIÓN DeepSea 7320 DSE890 (4G LTE y GPS) ○
Puerto USB hembra tipo B (max. 6m) ●
DSE891 (módulo ethernet) ○
Puerto USB hembra tipo A -
DSE892 (módulo ethernet - según protocolo SNMP) ○
Puerto RS232 (max. 15m) ●
DSE2548 (expansión con 8 LED's adicionales) ○
Puerto RS485 (max. 1,2Km) ●
DSE7320 (controlador espejo, distancia máxima de
Puerto ethernet RJ45 [g/h/i] ○ ○
1km)
4G LTE + GPS [g] ○ DSE331 (convertir QTC en QTA) ○
Protocolo ModBus RTU ● DSE335 (convertir QTC en QTA) ○
Protocolo ModBus TCP [g/h/i] ○
NORMAS
Protocolo SNMP [i] ○
Temperatura de trabajo -30 ≤°C ≤ 70
Puerto CAN (max. 40m) ●
Índice de protección (cuando montado IP65 - Quando montado com
Puerto MSC (max. 240m) - con junta de estanqueidad) junta de vedação
Función PLC ● Grado máximo de humedad (durante
93%, 40°C durante 48h
48h)
Legenda Dimensiones y pesos aproximados. Condiciones ambientales de
● Disponible referencia: 100kPa, 25°C, 30% de humedad relativa y temperatura del
○ Opcional combustible por debajo de 40°C. Potencia nominal según normativa ISO
- No disponible 8528-1:2018.
Potencia de emergência (ESP): Potencia máxima disponible para alimentar
A Alarma de aviso
cargas variables durante un período máximo de 200h/año. El factor de
S Alarma de parada
carga medio en 24h de funcionamiento, no debe superar el 70% del
[a] Necesita un TI adicional
régimen ESP. No admite sobrecarga.
Nº de salidas disponibles para configuración estándar. Las salidas Potencia principal (PRP): Máxima potencia disponible para alimentar las
[b]
no incluyen relés ni cableados adicionales a bornes.
cargas variables durante un número ilimitado de horas. El factor de carga
Si la información no es proporcionada por la ECU del motor, se medio en 24 horas de operación, no debe superar el 70% del régimen de
[c]
necesita incluir un sensor adicional.
PRP. Permite una sobrecarga de 10% durante un período máximo de 1
[d] Necesita un amperímetro adicional
hora cada 12 horas de funcionamiento. El funcionamiento con sobrecarga
[e] Si la información es proporcionada por la ECU del motor no debe superar las 25 horas/año.
[f] Necesita de un sensor adicional Potencia continua (COP): Máxima potencia disponible para suministrar
[g] Necesita DSE890 cargas constantes para un número ilimitado de horas al año, entre los
[h] Necesita DSE891 intervalos de mantenimiento y las condiciones ambientales publicadas por
[i] Necesita DSE892 el fabricante.
Estas especificaciones están sujetas a cambios sin previo aviso.
