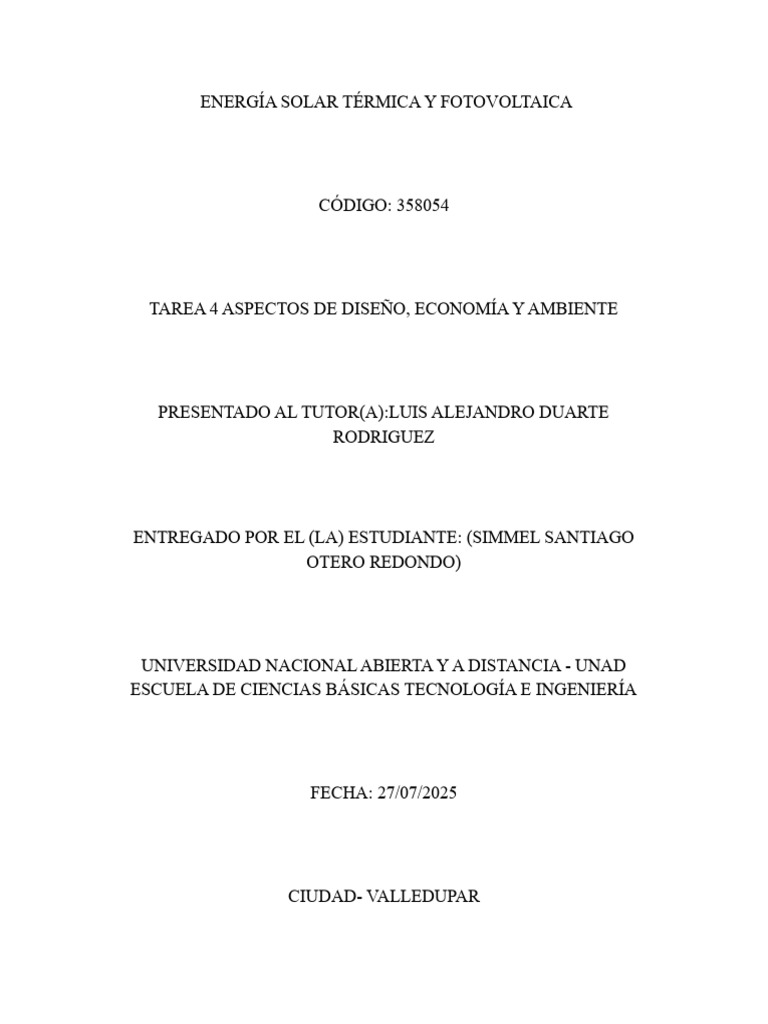

ENERGÍA SOLAR TÉRMICA Y FOTOVOLTAICA
CÓDIGO: 358054
TAREA 4 ASPECTOS DE DISEÑO, ECONOMÍA Y AMBIENTE
PRESENTADO AL TUTOR(A):LUIS ALEJANDRO DUARTE
RODRIGUEZ
ENTREGADO POR EL (LA) ESTUDIANTE: (SIMMEL SANTIAGO
OTERO REDONDO)
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA - UNAD
ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA
FECHA: 27/07/2025
CIUDAD- VALLEDUPAR
SOLUCION DE LA ACTIVIDAD
1. (Semana 1) En dos diagramas ilustrativos represente la configuración de un sistema
fotovoltaico conectado a la red y un sistema aislado. Asegúrese de que la identidad de cada
componente sea clara y explique por aparte el rol que cumple cada componente. Suba al foro
su aporte en relación a éste punto.
RTA:Un sistema fotovoltaico conectado a la red y uno aislado difieren principalmente en su
conexión a la red eléctrica y en la necesidad de almacenamiento de energía. El sistema
conectado a la red (on-grid) se integra con la red pública, mientras que el sistema aislado (off-
grid) opera de forma independiente, requiriendo baterías para almacenar la energía generada.
Sistema Fotovoltaico Conectado a la Red (On-Grid)
• Paneles solares: Convierten la luz solar en electricidad de corriente continua (CC).
• Inversor: Transforma la corriente continua (CC) de los paneles solares en corriente
alterna (CA), la cual es compatible con la red eléctrica y el uso doméstico.
• Medidor bidireccional: Mide tanto la energía consumida de la red como la energía
generada por los paneles solares y enviada a la red.
• Protecciones: Incluyen interruptores automáticos y dispositivos de protección contra
sobretensiones para garantizar la seguridad del sistema y de la red.
• Estructura: Sostiene los paneles solares en una posición óptima para la captación de
luz solar.
• Cables y conexiones: Transportan la electricidad entre los componentes.
FUNCIÓN DE LOS COMPONENTES:
• Paneles solares: Generan electricidad a partir de la luz solar.
• Inversor: Convierte la electricidad de CC a CA para su uso en la red y en el hogar.
• Medidor bidireccional: Mide el flujo de energía entre el sistema solar y la red.
• Protecciones: Protegen el sistema y la red de posibles fallas eléctricas.
• Estructura: Asegura la correcta orientación de los paneles solares.
SISTEMA FOTOVOLTAICO AISLADO (OFF-GRID)
• Paneles solares: Convierten la luz solar en electricidad de corriente continua (CC).
• Regulador de carga: Controla el flujo de electricidad hacia las baterías,
protegiéndolas de sobrecargas y descargas profundas.
• Baterías solares: Almacenan la energía generada por los paneles solares para su uso
cuando no hay luz solar.
• Inversor: Convierte la corriente continua (CC) de las baterías en corriente alterna
(CA) para el consumo eléctrico.
• Estructura: Sostiene los paneles solares en una posición óptima para la captación de
luz solar.
• Cables y conexiones: Transportan la electricidad entre los componentes.
Función de los Componentes:
• Paneles solares: Generan electricidad a partir de la luz solar.
• Regulador de carga: Controla la carga de las baterías.
• Baterías solares: Almacenan la energía para su uso posterior.
• Inversor: Convierte la electricidad de CC a CA para su uso en el hogar.
• Protecciones: Protegen el sistema de posibles fallas eléctricas.
• Estructura: Asegura la correcta orientación de los paneles solares.
Diferencias Clave:
• Conexión a la red: El sistema on-grid se conecta a la red eléctrica, mientras que el
sistema off-grid es independiente.
2). (Semana 1) Cada estudiante debe determinar la demanda energética de su hogar o
lugar de trabajo. Para ello identifique la potencia nominal o de entrada que requieren los
dispositivos eléctricos contenidos en el lugar seleccionado, y diligenciar los datos en una
tabla como la que se muestra a continuación. La potencia nominal de los aparatos se suele
encontrar al respaldo de cada uno en su placa de información eléctrica. (Suba su tabla al
foro de discusión como una imagen).
Tabla 1: Plantilla para determinar demanda energética.
RTA:
D.E DE MI HOGAR
ITEM CANTIDAD POTENCICA POTENCIA TIEMPO DE ENRGIA TOTAL
C/U [W] TOTAL[W] USO DIA [HW]
COMPUTADOR 2 65 130 2 260
BOMBILLAS 7 15 105 8 840
CELULAR 2 10 20 2 40
TV 2 80 160 3 300
AIRE. A 2 1093 2.183 12 26,232
NEVERA 1 32 32 24 768
VENTILADOR 1 55 55 3 110
TOTAL 28.550
3. (Semana 1 y 2) Cada estudiante, con auida del software RETScreen Expert realice ek
dimensionamiento de un sistema PV conectado a la red, que supla los requerimientos
energéticos determinados en el punto anterior. Para ello, tenga en cuenta lo siguiente:
(a) Apoyándose en los video tutoriales presentados mas abajo relacionados con el Software
RETScreen Expert, descargue e instale el programa. En el modo de analizador de energía 3
virtual, en las 4 opciones que le aparecen seleccione un sistema de generación PV, una
capacidad instalada que pueda suplir los requerimientos energéticos determinados, un
sistema PV de eje fijo y la ubicación donde desea hacer la instalación del sistema PV. Trate
de elegir la ubicación más precisa al lugar deseado según el sistema se lo permita. NOTA:
Durante el trabajo con el programa, manténgase siempre en el Nivel 1, no es necesario
cambiar a nivel 2 porque entonces el programa le solicitará mas información de entrada
para el análisis.
RTA:
Como ya tenemos el valor total que requiere mi proyecto lo aumentamos a un 20% quiere
decir que la sumatoria de la potencia total es de 28550 lo multiplicamos por 20
28550 X 20 = 57,100
Luego lo dividimos por 100
57,100÷ 100 = 5710
Luego este resultado lo sumamos con el valor de la pontencia inicial
5710 + 28550 = 34260 watts
Entonces aplicamos los factores de conversión de pasar a watts a kw.
1) relacion de conversión:
1 kw = 1,000w
2) formula:
𝑊
KW = 1,000
3) Calculo:
34,260
34,260 W= = 34,26kw
1,000
Respuesta : 34,260 watts =34,26 kw.
Para mi proyecto necesito 35 KW/DIA
EVIDENCIAS DE PARTICIPACION EN FORO
REFERENCIAS BIBLIOGRAFICAS
• Contenidos bibliográficos asociados al RAC 3: • Tobajas, M. C. (2018). Energía solar
fotovoltaica: ( ed.). Cano Pina.
https://elibronet.bibliotecavirtual.unad.edu.co/es/ereader/unad/45047?page=1
• de la Cruz-Gómez, J. M. (2015). Guía de mantenimiento en instalaciones fotovoltaicas:
(ed.). Ediciones Experiencia.
https://elibronet.bibliotecavirtual.unad.edu.co/es/ereader/unad/41986?page=1
• Tobajas, M. C. (2017). Energía solar térmica para instaladores: (5 ed.). Cano Pina.
https://elibronet.bibliotecavirtual.unad.edu.co/es/ereader/unad/45042?page=1
• Smets, A., Jäger, K., Isabella, O., van Swaaij, R. A. C. M. M., & Zeman, M. (2016). Solar
Energy: The Physics and Engineering of Photovoltaic Conversion. technologies and systems,
462. https://www.academia.edu/82340444/The_physics_and_engineeri
ng_of_photovoltaic_conversion_technologies_and_systems
• Zabalza Bribián, I. & Aranda Usón, A. (2009). Energía solar térmica: ( ed.). Prensas de la
Universidad de Zaragoza.
https://elibronet.bibliotecavirtual.unad.edu.co/es/ereader/unad/42322?page=
1 • Munar, A. M. (2022). Componentes de un Sistemas de Energia Solar Fotovoltaica.
[Objeto_virtual_de_Informacion_OVI]. Repositorio Institucional UNAD.
https://repository.unad.edu.co/handle/10596/50912
• Munar, A. M. (2022). Introducción a Sistemas de Energía Solar Térmica y Fotovoltaica.
[Objeto_virtual_de_Informacion_OVI]. Repositorio Institucional UNAD.
https://repository.unad.edu.co/handle/10596/50911 •
