PREGUNTA 2 (7.

0 Puntos)

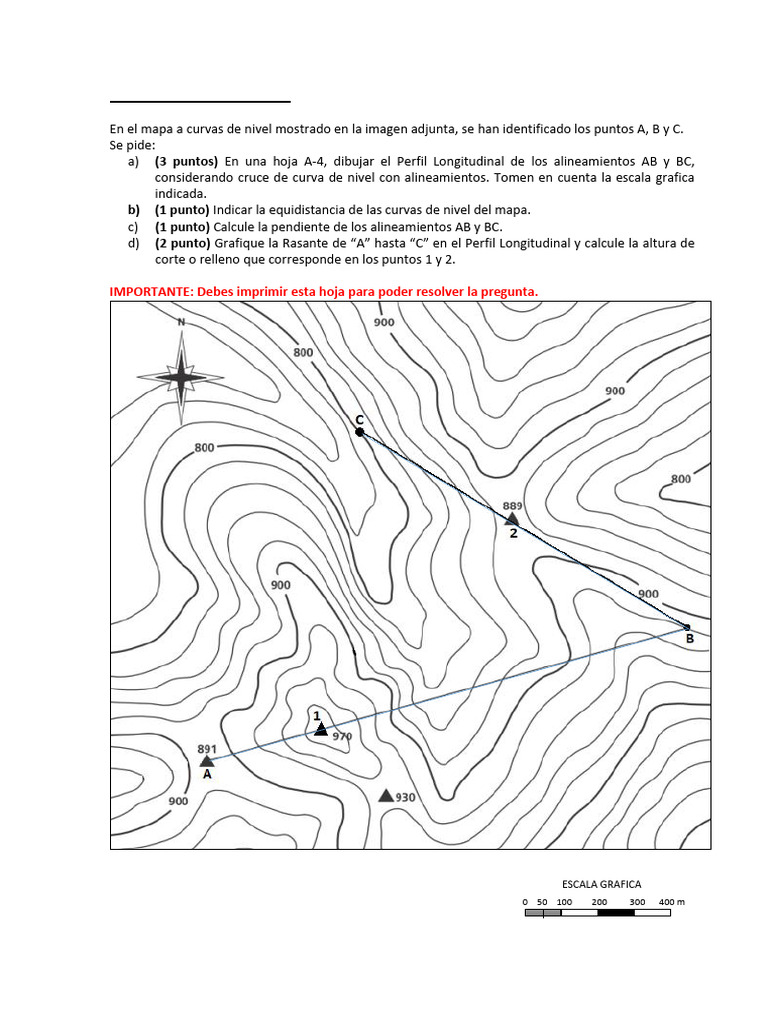

En el mapa a curvas de nivel mostrado en la imagen adjunta, se han identificado los puntos A, B y C.
Se pide:
a) (3 puntos) En una hoja A-4, dibujar el Perfil Longitudinal de los alineamientos AB y BC,
considerando cruce de curva de nivel con alineamientos. Tomen en cuenta la escala grafica
indicada.
b) (1 punto) Indicar la equidistancia de las curvas de nivel del mapa.
c) (1 punto) Calcule la pendiente de los alineamientos AB y BC.
d) (2 punto) Grafique la Rasante de “A” hasta “C” en el Perfil Longitudinal y calcule la altura de
corte o relleno que corresponde en los puntos 1 y 2.

IMPORTANTE: Debes imprimir esta hoja para poder resolver la pregunta.

ESCALA GRAFICA
0 50 100 200 300 400 m
