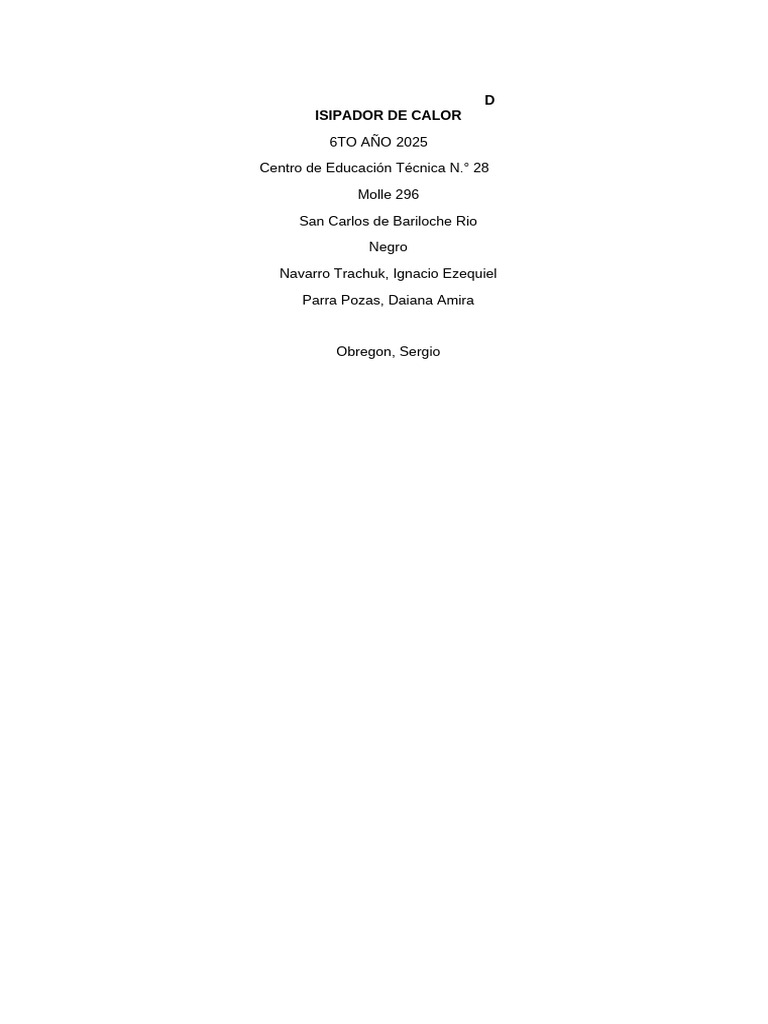

D
ISIPADOR DE CALOR
6TO AÑO 2025
Centro de Educación Técnica N.° 28
Molle 296
San Carlos de Bariloche Rio
Negro
Navarro Trachuk, Ignacio Ezequiel
Parra Pozas, Daiana Amira
Obregon, Sergio
ÍNDICE
• Introducción
• Explicación del sistema (Propósito, diagrama de flujo)
• Funcionamiento del sistema (Guía de pasos y simulación de Proteus)
• Ventajas y desventajas
• Propósito
RESUMEN
Al ver el problema de las temperaturas sobresalientes del hogar en diversos espacios (en
este caso, el baño), se buscó una solución práctica, económica y cómoda. Surgió la idea
de utilizar un disipador de calor, en el cual se hablará sobre su desempeño y función, así
como también su construcción, diagramación y programación, para poder garantizar la
comodidad del hogar.
I
NTRODUCCIÓN
Fundamentación
Al buscar un sistema de control para iniciar la materia específica, encontramos
que era el más óptimo como proyecto rápido, eficaz y bajo en costos. Además,
ofrece seguir empleando y practicando los saberes aprendidos de los últimos
años.
Objetivos
El objetivo principal de este proyecto es facilitar el control de temperatura
ambiental y corporal para tener un mayor confort en la vivienda propia.
Un objetivo secundario es desarrollar los saberes propios en un proyecto a corto
plazo donde se emplea la autonomía propia.
Funcionamiento
Este sistema posee un sensor que detecta la temperatura y la convierte en
valores de corriente, los cuales llegan a una sección donde se compara la señal
medida con la señal de referencia, que se establece anticipadamente. Midiendo
la señal obtenida se abren dos opciones, si es mayor o menor a 30° (que es la
señal de referencia); si es mayor se activará el ventilador, si es menor
permanecerá inactivo.
El sistema de control utiliza un componente principal en su funcionamiento,
estamos hablando del sensor de temperatura tipo LM35. Su funcionamiento se
basa en que cada valor de temperatura ambiente (expresado en °C) aumenta o
disminuye su corriente (10 mV), permitiendo obtener valores legibles los cuales
llegan a la salida del componente.
Figura 1
Etapa de medición y conversión (Valor de temperatura ambiente a valor de
corriente)
La señal obtenida en la salida se dirige hacia la entrada inversora de un
amplificador LM358, sin antes pasar por la etapa donde se establece el valor de
referencia a través del potenciómetro. Luego se obtiene un valor absoluto de
ambas señales, en el cual si el valor obtenido es < 0 (el ventilador permanece
estático), si el valor obtenido es > 0 (el ventilador se enciende).
Figura 2
Etapa de comparación entre la señal de entrada y la establecida
Figura 3
Estado del sistema “OFF”
Figura 4
Estado del sistema “ON”
Nota. El voltímetro marca el valor establecido por el potenciómetro (valor de
referencia: 0.30 V = 30°C)
Ventajas
- Simple y de bajo costo.
- Posee un consumo muy bajo de energía.
- El ajuste es manual y fácil de manejar.
- El led funciona como indicador visual.
Desventajas
- La calibración manual puede generar errores en las mediciones o ser
imprecisa.
- Tiempo de respuesta lento (Un cambio de temperatura repentino puede
tardar en encender el ventilador).
- No incluye protecciones en caso de que el motor presente una falla.
