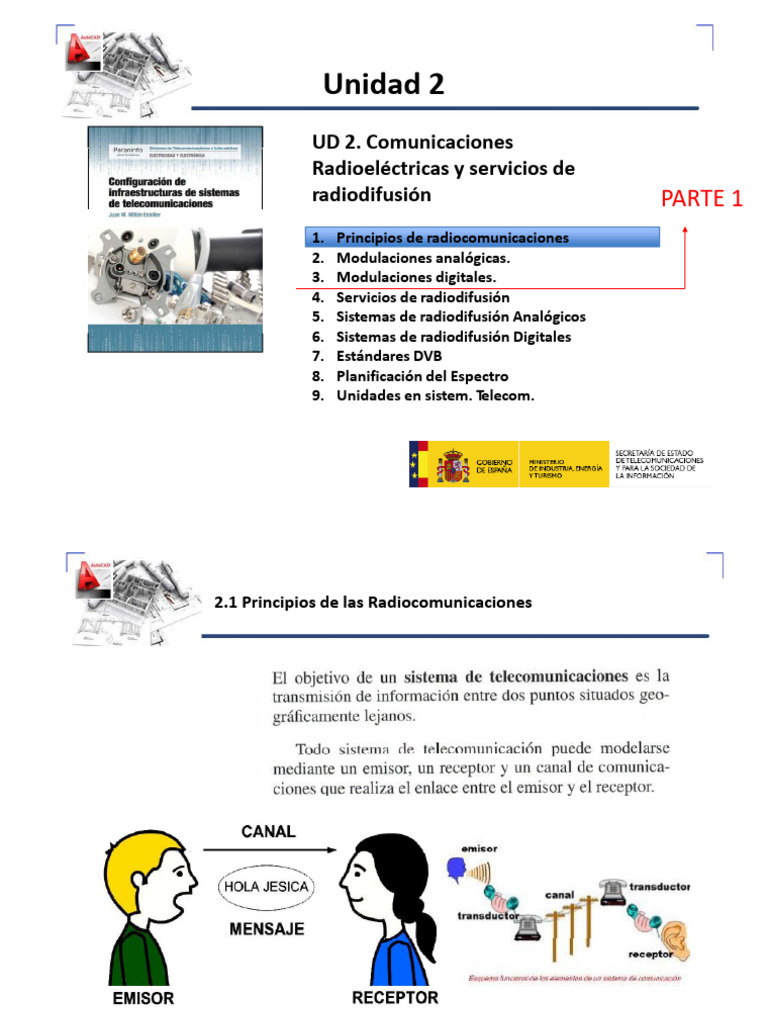

Unidad 2

UD 2. Comunicaciones
Radioeléctricas y servicios de
radiodifusión PARTE 1
1. Principios de radiocomunicaciones
2. Modulaciones analógicas.
3. Modulaciones digitales.
4. Servicios de radiodifusión
5. Sistemas de radiodifusión Analógicos
6. Sistemas de radiodifusión Digitales
7. Estándares DVB
8. Planificación del Espectro
9. Unidades en sistem. Telecom.
2.1 Principios de las Radiocomunicaciones
 CARACTERÍSTICAS DE LAS ONDAS
La ecuación genérica de una onda:

Donde se tiene que:

 VMAX = Amplitud máxima de la onda.
 W = Frecuencia angular (rad/s).
 ᵠ = desfase.

La representación gráfica de dicha

onda es la siguiente:
 ¿Qué son el periodo y la frecuencia?
El periodo T es la cantidad de tiempo que
necesita una señal para completar un ciclo; se
mide en s.
La frecuencia f indica el número de ciclos por
segundo; se mide en ciclos/s o Hz. La frecuencia
es la inversa del periodo.
Ejemplo Dos señales con distintas frecuencias

Calcule las frecuencias de las señales de las figuras y escriba sus ecuaciones
matemáticas.

Respuesta.- f1 = 4 kHz, f2 = 8 kHz,

𝑣1 𝑡 = 5sen(8𝑡103 + 0)
𝑣2 𝑡 = 10sen(16𝑡103 + 0)
La frecuencia mide la velocidad de cambio. Si el valor de una señal cambia en un tiempo muy largo,
su frecuencia es baja. Si cambia en un tiempo corto, su frecuencia es alta.

[Link]
5
 Dos casos extremos
Frecuencia cero
¿Qué ocurre si una señal no cambia en
absoluto, es decir si mantiene un valor de
voltaje constante durante todo su tiempo de
actividad?

En ese caso, su frecuencia es cero, porque nunca completa un ciclo, el periodo tiende a infinito.

Frecuencia infinita
¿Qué ocurre si una señal cambia
instantáneamente, es decir si salta de un valor
a otro instantáneamente?

En ese caso, su frecuencia es infinita, porque su periodo de cambio tiende a 0.

Si una señal no cambia en absoluto su

frecuencia es 0, si cambia
instantáneamente, es infinita.

[Link]
6
¿Qué describe la fase?
La posición relativa de la onda respecto al instante de tiempo 0. Si se
piensa que la onda se desfasa hacia delante o hacia atrás a lo largo del
eje del tiempo, la fase describe la magnitud de ese desfase, indica el
estado del primer ciclo.
¿En qué se mide la fase?
En grados o radianes (360º son 2 radianes). Una onda seno con una
fase de 0º no tiene desfase. Un desfase de 360º corresponde al desfase
de un periodo T completo.

Ejemplo 6 Señal desfasada

Calcule la frecuencia y escriba la ecuación de la señal de la
figura. Respuesta.-
f = 2 MHz
𝑣 𝑡 = 8sen(4𝑡106 + Τ2)

Ejemplo 7 Señal desfasada La fase indica el estado del primer ciclo respecto al tiempo 0.

Una onda seno está desfasada 1/6 de ciclo Respuesta.- = 60º = /3 rad
respecto al tiempo 0. ¿Cuál es su fase en
grados y radianes?
7
¿Qué es la longitud de onda?
Es la distancia λ que una señal seno viaja a
través de un medio de transmisión en un
periodo de tiempo T.
¿Cómo se calcula λ ?
La longitud λ se calcula si se conoce el periodo de la señal y la velocidad de propagación de la onda
(la velocidad de la luz si la propagación es en el aire).
𝑐 λ = longitud de onda, en m.
λ= c = velocidad de la luz, 300.000 km/s. f = frecuencia de la onda, en Hz.
𝑓
La velocidad de propagación de las señales electromagnéticas depende del medio y de la frecuencia
de la señal. Por ejemplo, en el vacío, la luz se propaga a 300.000 km/s. Esta velocidad es menor en
un cable coaxial o de fibra óptica.

Ejemplo 8 Longitudes de onda (Blake, 2004)

Calcule la longitud de onda en el espacio libre Respuesta.-
correspondiente a una frecuencia de: a) λ = 300 m
a) 1 MHz (banda de radiodifusión comercial AM). b) λ = 11,1 m
b) 27 MHz (banda ciudadana). c) λ = 7,5 cm
c) 4 GHz (usada para televisión por satélite).
8
 Ondas largas, cortas y microondas
Las señales de baja frecuencia se denominan a veces ondas largas, las frecuencias altas
corresponden a ondas cortas. El término microondas se utiliza para describir a las señales con
frecuencias superiores a 1 GHz.
Ejemplo 9 Radioemisora FM
Una radioemisora FM emite ondas de radio que viajan una distancia
Respuesta.-
de 3,2644 m en el tiempo que toma completar un ciclo. Calcule la
frecuencia de operación de la radioemisora. ¿Qué radio FM es? f = 91,9 MHz

Ejemplo 10 Señal de telefonía móvil

Calcule la longitud de onda de la señal de 900 MHz utilizada por el Respuesta.-
servicio de telefonía móvil. λ= 33,3 cm

Ejemplo 11 Luz visible

La luz visible está formada por radiación Respuesta.- f = 750 THz, 429 THz.
electromagnética con longitudes de onda entre 400 y
700 nm. Exprese este intervalo en términos de
frecuencia.
Ejemplo 12 Luz roja en el aire
Respuesta.-
Calcule la longitud de onda de la luz roja en el λ= 0,75
aire. La frecuencia de la luz roja es 400 THz. m
9
Representación en el dominio del tiempo
Hasta ahora se han mostrado los cambios de amplitud de la onda seno con respecto al tiempo, es
decir una representación de la onda seno en el dominio del tiempo.
Representación en el dominio de la frecuencia (Forouzan, 2007)
Para mostrar la relación entre amplitud y frecuencia, se usa la representación en el dominio de la
frecuencia (o espectro de frecuencias de la señal). Una onda seno completa en el dominio del tiempo
se representa mediante una única barra en el dominio de la frecuencia. La posición de la barra
muestra la frecuencia, su altura la amplitud pico.

Ejemplo 13 Espectro de frecuencias

Dibuje la representación en el dominio de la frecuencia de las señales de las figuras.

Respuesta.-

La ventaja del dominio de la frecuencia es que se pueden

ver inmediatamente los valores de frecuencia y de
amplitud pico. 10
 ¿Porqué son necesarias las señales compuestas?
Hasta aquí se han analizado ondas seno que son señales periódicas simples. Si sólo se tuviera una
onda seno para transportar una conversación telefónica, no tendría sentido y no transportaría
información. Sólo se oiría un zumbido. Es necesario, por tanto, enviar una señal compuesta para
comunicar datos.
Señal compuesta periódica y aperiódica
1 Hay muchas ondas útiles que no son seno;
en lugar de eso saltan, se desfasan, tienen
Señal picos y presentan depresiones. Pero si estas
compuesta irregularidades son consistentes para cada
periódica ciclo, la señal es periódica y se la puede
describir en los mismos términos que los
usados para las ondas seno.

2 Una señal aperiódica cambia sin exhibir ningún

patrón o ciclo que se repite en el tiempo. La
Señal mayoría de las ondas del mundo real son
compuesta aperiódicas.
aperiódica
Voz creada por el micrófono de un
teléfono.
Una onda seno de frecuencia única no es útil para transmitir información.
[Link]
11
 ¿Qué demostró Fourier?
A principios de 1800, Jean Baptista Fourier demostró que cualquier señal compuesta es realmente
una combinación de ondas seno con distintas frecuencias, amplitudes y fases.
1
Señal
compuesta
periódica

La señal se descompone en una serie de ondas seno con

El análisis matemático se conoce como
frecuencias discretas de valores enteros (1, 2, 3, 4, ..),
Serie de Fourier. Hay tablas con series
denominadas frecuencia fundamental, 2do. armónico, 3er.
para ondas periódicas comunes.
armónico, etc.

2
Señal
compuesta
aperiódica

Las características no repetitivas se resuelven en un La señal se descompone en un número infinito

espectro de frecuencias mucho más complejo, de ondas seno con frecuencias continuas de
denominado Transformación de Fourier. valores reales.

Cualquier señal compuesta es una combinación de ondas seno.

[Link]
12
 Según el análisis matemático Series de Fourier
Ejemplo 14 Espectro de señal compuesta periódica
Considere la señal compuesta periódica con frecuencia fundamental f. Esta señal
puede tratarse de 3 sistemas de alarma, cada uno con frecuencia distinta.
Es difícil descomponer manualmente
esta señal en una serie de ondas
seno. Sin embargo, hay
herramientas, tanto hardware
(analizador de espectro) como
software (MATLAB), que pueden
ayudar.
Respuesta.- Resultado de descomponer la señal en los dominios del tiempo y de
la frecuencia.

La señal compuesta periódica se descompone en una

serie de ondas seno con frecuencias discretas.
[Link]
13
 Según el análisis matemático Transformación de Fourier (
Ejemplo 16 Espectro de señal aperiódica
Considere la señal de voz creada por el micrófono de un teléfono. Es una señal compuesta
aperiódica, porque no se repite la misma palabra exactamente con el mismo tono.

Aunque el número de frecuencias es infinito, el rango es

limitado, y se encuentra entre 0 y 4 kHz; observado con
un analizador de espectro o con la herramienta de
MATLAB que ha utilizado el algoritmo FFT
(Transformada Rápida de Fourier).

Respuesta.-
Su espectro muestra una curva continua, al
contrario de una señal periódica que es discreta.

El micrófono convierte las

señales acústicas en
corrientes eléctricas.
Resultado de descomponer la señal
de voz en el dominio de la
frecuencia.
La señal compuesta aperiódica se descompone en
infinitas ondas seno con frecuencias continuas.
[Link]
14
 ¿Qué es el ancho de banda de una señal compuesta?
Es el rango de frecuencias contenidas en ella. Es la diferencia entre la frecuencia más alta y más
baja contenidas en la señal.
B = ancho de banda de la señal, en Hz.
B = 𝑓𝑚á𝑥 − 𝑓𝑚í𝑛 fmáx = frecuencia más alta de la señal, en Hz.
fmín = frecuencia más baja de la señal, en Hz
Ejemplo 17 Ancho de banda de señales compuestas

Las figuras muestran las frecuencias

contenidas en una señal periódica y
aperiódica, respectivamente. El concepto
de ancho de banda se explica en las
figuras.
La señal periódica contiene todas
las frecuencias enteras entre 20 y
50 kHz (20, 21, 22, ….).

La señal aperiódica tiene el mismo

rango, pero sus frecuencias son
continuas.
[Link]
B de una señal es el rango de frecuencias contenidas en ella.
15
 Ancho de banda de señales compuestas
Ejemplo 18 Ancho de banda Respuesta.-
Una señal periódica se descompone en 5 ondas
seno con frecuencias de 100, 300, 500, 700 y 900
Hz. Calcule su ancho de banda y dibuje el espectro.
Todos los componentes tienen una amplitud pico de
10 V.
Ejemplo 19 Ancho de banda
Respuesta.-
El ancho de banda de una señal es 20 Hz. La
frecuencia más alta es 60 Hz. Calcule la frecuencia
más baja y dibuje el espectro. La señal contiene
todas las frecuencias integrales de la misma
amplitud.
Respuesta.-
Ejemplo 20 Ancho de banda
Una señal compuesta aperiódica tiene un ancho de
banda de 200 kHz, con una frecuencia media de 140
kHz y una amplitud pico de 20 V. Las dos
frecuencias extremas tienen una amplitud 0. Dibuje
el dominio de la frecuencia de la señal.
Ancho de banda B = 𝑓𝑚á𝑥 − 𝑓𝑚í𝑛
Ejemplo 21 Ancho de banda canal de TV
Respuesta.-
Una señal de TV ocupa un ancho de banda de 6 MHz. Si el límite fmáx = 60 MHz.
inferior del canal 2 es 54 MHz, calcule la frecuencia del límite superior
16
EL ESPECTRO RADIOELÉCTRICO
 El espectro electromagnético

Es el conjunto de
ondas
electromagnéticas
ordenadas de
acuerdo a su
frecuencia y longitud
de onda.

¿Cómo se divide el espectro para las ondas de radio?

Bandas de las ondas de radio
Origen de los nombres
En principio, sólo se consideraron las bandas de bajas,
medias y altas frecuencias (LF, MF y HF); nadie esperaba
rebasar los 30 MHz.
Cuando se rebasaron, se crearon nuevas bandas con los
nombres de muy, ultra, súper y extremadamente alta
frecuencia (VHF, UHF, SHF y EHF).
Más allá ya no hay nombres; sin embargo, se han sugerido
los siguientes: tremendamente, increíblemente,
asombrosamente y prodigiosamente alta frecuencia (THF, IHF,
ASH y PHF).

18
 PROPAGACIÓN DE ONDAS
¿Qué sucede con la onda cuando viaja?
PROPIEDADES ÓPTICAS DE LA ONDA DE RADIO
La onda de radio es idéntica a la de luz, excepto por la
frecuencia, y se comporta de forma similar en cuanto a sus
propiedades. Su menor frecuencia (longitud de onda más larga)
repercute en situaciones prácticas.
Propiedad Descripción
1. Absorción Transfiere energía al medio cuando viaja.

2. Reflexión Se refleja en metales, superficie del agua

y desde el suelo; con el mismo ángulo con el
que impacta la superficie.
3. Refracción Se desvía de su trayectoria cuando pasa
de un medio a otro de diferente densidad;
cambiando de velocidad.
4. Difracción Se esparce en todas direcciones cuando
encuentra un obstáculo en su trayectoria,
rellenando la zona de sombra o penetrando
por un agujero.
5. Interferencia Si se interfiere con otra onda de la misma
frecuencia, se amplifica o se anula,
dependiendo de la relación de fase o
posición relativa entre ellas.

La onda cuando viaja está sometida a múltiples Efectos.

[Link]
21
 La onda transfiere energía al medio cuando viaja
PROPIEDADES ÓPTICAS DE LA ONDA DE RADIO
Absorción
Transfiere energía al medio cuando viaja, lo que se traduce en
una atenuación de su energía. Para las microondas, el metal y el
agua son absorbentes perfectos; son a las microondas lo que una
pared de ladrillo es a la luz.
En el metal, los electrones se mueven libremente y absorben la
energía de la onda que lo atraviesa.
En el agua, las microondas provocan que las moléculas de agua
se agiten y absorban energía. La lluvia y la niebla causan, además,
que la onda se disperse lo que resulta en más atenuación.
En rocas, ladrillos, concreto, árboles y madera, el nivel de
absorción depende de cuánta agua contienen. La madera seca es
transparente. Los árboles causan de 10 a 20 dB de pérdida por
cada uno que esté en el camino directo de la onda; las paredes
causan de 10 a 15 dB.
Los plásticos no absorben energía de radio, aunque depende de
la constitución del plástico.
El cuerpo humano y de los animales es un absorbente
prominente porque está compuesto mayormente de agua.

Un cambio en el clima afecta a una comunicación por radio.

[Link]
22
 PROPIEDADES ÓPTICAS DE LA ONDA DE RADIO
Reflexión
Se refleja en metales, superficie del agua y desde el
suelo; con el mismo ángulo con el que impacta la superficie.
Para la onda de radio, una rejilla metálica con separaciones
menores que la longitud de onda, actúa como una placa de
metal.
La reflexión invierte la polaridad, lo cual equivale a un
desfase de 180º o al cambio de dirección del campo E del
frente de onda.
Las superficies reflectoras no siempre son uniformes. Las
ondas, a menudo, se reflejan desde el suelo, produciendo
una reflexión difusa, es decir la dispersión de la onda
reflejada.
En ambientes internos o en exteriores, abundan objetos
de metal de formas variadas y complicadas que producen el
efecto multitrayectoria: la onda llega al receptor por
diferentes caminos y, por consiguiente, en tiempos
diferentes causando el desvanecimiento parcial de la onda
recibida.

La reflexión se utiliza en las antenas parabólicas.

[Link]
23
 PROPIEDADES ÓPTICAS DE LA ONDA DE RADIO
Refracción
Se desvía de su trayectoria cuando pasa de un medio a otro de diferente densidad; cambia de velocidad.
La densidad del aire disminuye con la altura, debido a que disminuye la presión, temperatura y humedad.
Esto produce que las capas de la atmosfera tengan diferentes densidades, ocasionando que la onda aumente
su velocidad con la altura y se refracte, se “doble” hacia la Tierra.
En noches despejadas se presenta el fenómeno de la inversión térmica: el suelo se enfría por radiación y
enfría al aire en contacto con él, que se vuelve más frío y pesado que el que está en capas superiores. El
resultado es que la energía transmitida, por ejemplo por un radar, se extiende a una distancia mayor que su
rango normal.

Los cambios en las condiciones atmosféricas también

producen cambios en la velocidad de la onda.
[Link]
24
 PROPIEDADES ÓPTICAS DE LA ONDA DE RADIO
Difracción
Se esparce en todas direcciones cuando encuentra un
obstáculo en su trayectoria, rellenando la zona de sombra o
penetrando por un agujero. El efecto se describe suponiendo
que cada punto en un frente de onda actúa como un foco
secundario de ondas esféricas. Esto implica que la onda
puede “dar la vuelta” en una esquina.

La difracción es mayor cuando el obstáculo tiene un borde

afilado, es decir sus dimensiones son pequeñas comparadas
con la longitud de onda, o cuando el tamaño del agujero es
parecido a la longitud de onda. Por esta razón una estación AM
que opera a 1000 kHz ( = 300 m) se oye fácilmente aún
cuando hayan considerables obstáculos en su trayecto.

La potencia de la onda difractada es significativamente

menor que la del frente onda que la produce.

Se aprovecha el efecto de la difracción

para rodear obstáculos.
[Link]
25
 PROPIEDADES ÓPTICAS DE LA ONDA DE RADIO
Interferencia
Si se interfiere con otra onda de la misma frecuencia, se amplifica o se anula, dependiendo de la relación de
fase o posición relativa entre ellas.
Para que ocurra la máxima amplificación o completa anulación, las ondas deben tener la misma longitud de
onda y energía y una relación de fase específica y constante.
En tecnología inalámbrica, la interferencia tiene un significado más amplio, como la perturbación debido a
otras emisiones de radio frecuencia, por ejemplo canales adyacentes. El caso más común es que las ondas se
combinen y generen una nueva onda que no pueda ser utilizada en la comunicación.

Las técnicas de modulación ayudan a

[Link]
26
 MODOS DE PROPAGACIÓN DE ONDAS
Las propiedades de la Tierra y las distintas capas de la atmósfera afectan el modo de propagación
de las ondas de radio, según su frecuencia.
Las fórmulas para medir los efectos son complejas por naturaleza. Algunas reglas básicas resultan
útiles para entender y planear la propagación de ondas de radio:
A frecuencias más bajas, el alcance es mayor, la onda es más penetrante y rodea más
obstáculos.
A frecuencias más altas, se transmite una mayor cantidad de datos.
Según el orden de frecuencia, de baja a alta, las ondas de radio pueden tomar 3 trayectorias
básicas de propagación a través del espacio libre.
Frecuencia Modo de propagación
Hasta 2 MHz Por onda de superficie o terrestre. La onda sigue a la superficie de la
Tierra.
300 kHz a 30 MHz Por onda ionosférica. La onda se refracta en las capas ionizadas de la
atmósfera.
30 MHz a 30 GHz Por onda espacial, llamada también línea de vista. La onda se propaga
en línea recta, directa, del transmisor al receptor.

Las ondas que estén más cerca de la superficie de la Tierra se

verán más afectadas por las propiedades de la Tierra.
[Link]
27
 PROPAGACIÓN POR ONDA DE SUPERFICIE
Ondas de frecuencias hasta 2 MHz
Descripción Es una onda polarizada de manera vertical (campo E vertical) que sigue a la superficie
de la Tierra y, por tanto, sigue su curvatura para propagarse más allá del horizonte.

Aplicación Da buenos resultados en comunicaciones de larga distancia, tiene gran estabilidad,
aunque le afecte mucho el tipo de terreno.
Se utiliza en la banda de radiodifusión AM estándar (530 a 1.700 kHz).

Las ondas superficiales requieren potencias altas y grandes

antenas (por su ) para lograr buena eficiencia.
[Link]
28
 PROPAGACIÓN POR ONDA IONOSFÉRICA
Ondas de frecuencias entre 300 kHz y 30 MHz
Descripción La onda se refracta en las capas ionizadas de la atmosfera; allí las moléculas de aire se
ionizan por la radiación solar. Estas capas están entre 60 y 400 km de altura.
Propagación en el día. Es posible para las frecuencias entre 10 MHz y 30 MHz. Son
refractadas a Tierra por las capas F1 y F2.
Propagación en la noche. Es posible para las frecuencias menores que 10 MHz. Son
refractadas a Tierra por las capas F1 y F2.
Aplicación Se utiliza en comunicaciones de barcos y aviones y radioaficionados; además de la
radiodifusión de onda corta.
Tiene gran alcance pero con poca estabilidad. La onda puede reflejarse desde el suelo y
realizar saltos. Es posible hasta 20 saltos. La máxima distancia de un salto es 3.200 Km.
Es posible rodear la Tierra.

Las ondas ionosféricas requieren niveles

de potencia razonables.

29
 PROPAGACIÓN POR ONDA ESPACIAL - TERRESTRE
Ondas de frecuencias entre 30 MHz y 30 GHz
Descripción Utiliza radiación directa entre dos antenas a través de la tropósfera. Se la conoce también
como propagación por línea de vista y troposférica.
Pueden haber reflexiones desde la superficie de la Tierra, pero es más probable que
cause problemas a que incremente la intensidad de la señal.
Aplicación Se utiliza en radioenlaces por microondas terrestre, telefonía móvil, difusión de televisión
terrestre.
Los radioenlaces por microondas terrestres se explotan entre 2 a 50 GHz. Se llaman así
porque ambos terminales, transmisor y receptor, están en Tierra.

La onda espacial requiere antenas

instaladas a la mayor altura posible.

30
 PROPAGACIÓN POR ONDA ESPACIAL - SATELITAL
Ondas de frecuencias entre 30 MHz y 30 GHz
Descripción Utiliza radiación directa (línea de vista) entre la antena de la estación terrena y la del
satélite. El satélite es un repetidor emplazado en el espacio.
Aplicación Se utiliza en radioenlaces por microondas satelital, telefonía móvil satelital, difusión de
televisión satelital.
Los radioenlaces por microondas satelitales se explotan entre 2 a 50 GHz. Se llaman así
porque uno de los terminales está en un satélite.

La mayoría de los satélites de

comunicaciones son geoestacionarios.
[Link]
31
MODULACIÓN
 Las señales de información (voz, video, datos) se transmiten, por lo general, a través de medios
guiados. Pero, cuando las distancias son grandes, o cablear es caro, o por razones de movilidad, se
utiliza la transmisión por radio.
¿Qué pasaría si una señal de voz se transmitiera en sus frecuencias
Caso originales, en su banda base (300 a 3.400 Hz)?

Se producirían interferencias. Entre

1 las señales que ocupen rangos de
frecuencias comunes.

Se requerirían antenas de gran

2 longitud.

Por ejemplo, para transmitir un tono de voz de 3 kHz, que generaría una λ = 100
km, se necesitaría una antena de λ/2 = 50 km de longitud.

Solución Recurrir a la técnica de modulación, mediante la cual la información

se “imprime” en una onda senoidal de alta frecuencia conocida
como portadora.

La señal de información (banda base) se

conoce como moduladora.

34
 Unidad 2
UD 2. Comunicaciones
Radioeléctricas y servicios de
radiodifusión
1. Principios de radiocomunicaciones
2. Modulaciones analógicas.
3. Modulaciones digitales.
4. Servicios de radiodifusión
5. Sistemas de radiodifusión Analógicos
6. Sistemas de radiodifusión Digitales
7. Estándares DVB
8. Planificación del Espectro
9. Unidades en sistem. Telecom.
2.2 Modulaciones analógicas.
2.2 Modulaciones analógicas.

AM
Ancho de banda de AM
Dominio de la frecuencia
La modulación AM crea un ancho de
banda igual al doble que el ancho de
banda de la señal moduladora,
centrado alrededor de la frecuencia
portadora.
Espectro de AM
Ambas bandas laterales llevan a
misma información. Por esta razón, en
algunas aplicaciones se descarta una
banda, reduciendo el ancho de banda
a la mitad.
Radiodifusión comercial
Una banda entre 530 y 1.700 kHz se
asigna a la radio AM.

Cada estación necesita 10 kHz de BAM.

Cada radio AM utiliza una

portadora diferente.
[Link]
43
2.2 Modulaciones analógicas.

La AM es usada en la radiofonía, en las ondas medias,

ondas cortas, e incluso en la VHF: es utilizada en las
comunicaciones de radio entre los aviones y las torres
de control de los aeropuertos. La onda
media comercial, capaz de ser captada por la mayoría
de los receptores de uso doméstico, abarca un rango de
frecuencia que va desde 500 kHz a 1700 kHz
2.2 Modulaciones analógicas.

FM
 2.2 Modulaciones analógicas.

La modulación de frecuencia, o frecuencia modulada (FM),​ es una técnica de modulación que

permite transmitir información a través de una onda portadora variando su frecuencia. En
aplicaciones analógicas, la frecuencia instantánea de la señal modulada es proporcional al valor
instantáneo de la señal moduladora.
 Dominio de la frecuencia

Espectro de FM Ancho de banda de FM

La modulación FM crea un ancho de
banda difícil de determinar, pero se
puede demostrar empíricamente que
es varias veces la de la moduladora,
dependiendo de los parámetros de
modulación. 10 es un valor frecuente.

Radiodifusión comercial
FM tiene una banda entre 88
y 108 MHz .

A cada estación se asignan

200 kHz de BFM.

Cada radio FM utiliza una

portadora diferente.
[Link]
47
48
49
50
51
52
53
2.2 Modulaciones analógicas.
PM
Es una modulación que se caracteriza porque la fase
de la onda portadora varía en forma directamente
proporcional de acuerdo con la señal moduladora. La
modulación de fase no suele ser muy utilizada
porque se requieren equipos de recepción más
complejos que los de frecuencia modulada.

Esto demuestra como modula la fase; mientras mayor sea el

valor de la señal en determinado punto en el tiempo, mayor
será el desfase de la onda portadora en ese punto. Esto también
puede ser visto como un cambio en la frecuencia de la onda
portadora y así la Modulación de Fase se puede considerar como
un caso especial de la FM en la cual la modulación en frecuencia
es dada por la derivada respecto al tiempo de la modulación de
fase.
 Unidad 2
UD 2. Comunicaciones
Radioeléctricas y servicios de
radiodifusión
1. Principios de radiocomunicaciones
2. Modulaciones analógicas.
3. Modulaciones digitales.
4. Servicios de radiodifusión
5. Sistemas de radiodifusión Analógicos
6. Sistemas de radiodifusión Digitales
7. Estándares DVB
8. Planificación del Espectro
9. Unidades en sistem. Telecom.
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
 2.3 Modulaciones digitales

La modulación por desplazamiento de fase o PSK (Phase Shift Keying) es una forma
de modulación angular que consiste en hacer variar la fase de la portadora entre un
número determinado de valores discretos.
Tal y como se observa a continuación, este tipo de modulación se basa en el
desplazamiento de la fase de la señal portadora manteniendo la amplitud y la
frecuencia. Cuando hay un cambio de dígito se produce un desplazamiento de la fase,
por ejemplo, la mitad del periodo de la portadora (180º). Existen varias variaciones de
este tipo de modulación donde se utilizan varios ángulos de fase, haciendo posible
codificar más de un bit en cada intervalo de tiempo.
 2.3 Modulaciones digitales

Este esquema es la modulación de desplazamiento de fase de 2 símbolos. También se la conoce

como 2-PSK o PRK (Phase Reversal Keying). Es el más sencillo de todos, puesto que solo emplea 2
símbolos, con 1 bit de información cada uno. Es también la que presenta mayor inmunidad al
ruido, puesto que la diferencia entre símbolos es máxima (180º). Dichos símbolos suelen tener un
valor de salto de fase de 0º para el 1 y 180º para el 0, como se muestra en un diagrama de
constelación. En cambio, su velocidad de transmisión es la más baja de las modulaciones de fase.

Diagrama de constelación de la BPSK

2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales

Constelación
QPSK

símbolo
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
2.3 Modulaciones digitales
