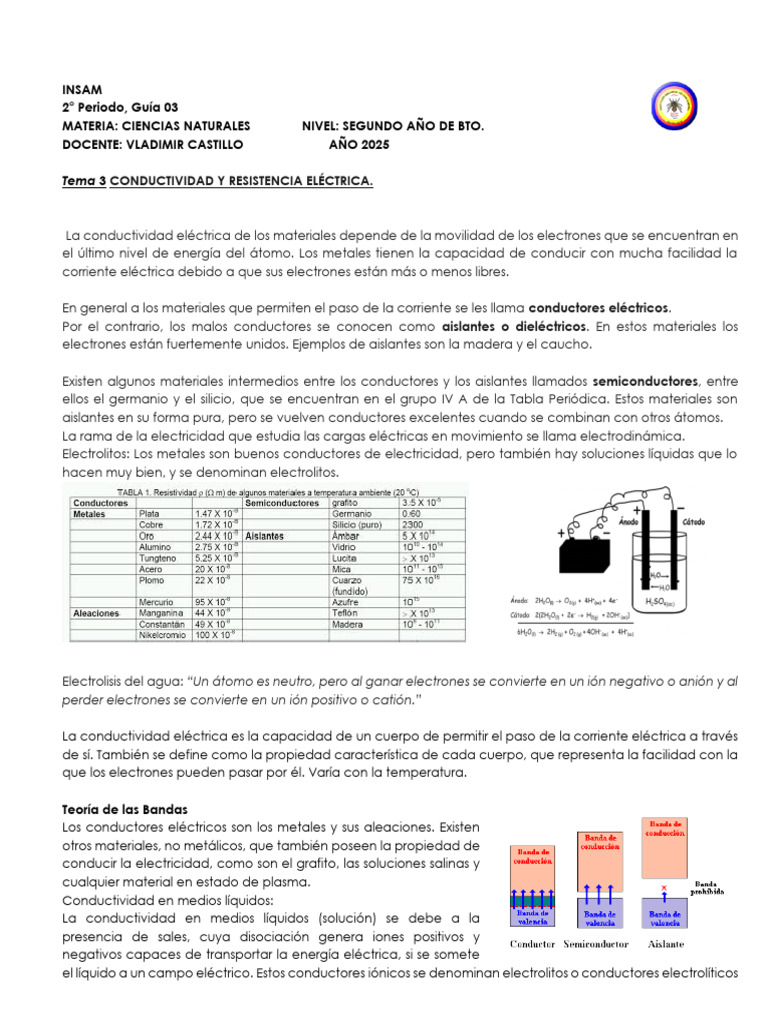

INSAM
2° Periodo, Guía 03
MATERIA: CIENCIAS NATURALES NIVEL: SEGUNDO AÑO DE BTO.
DOCENTE: VLADIMIR CASTILLO AÑO 2025
Tema 3 CONDUCTIVIDAD Y RESISTENCIA ELÉCTRICA.
La conductividad eléctrica de los materiales depende de la movilidad de los electrones que se encuentran en
el último nivel de energía del átomo. Los metales tienen la capacidad de conducir con mucha facilidad la
corriente eléctrica debido a que sus electrones están más o menos libres.
En general a los materiales que permiten el paso de la corriente se les llama conductores eléctricos.
Por el contrario, los malos conductores se conocen como aislantes o dieléctricos. En estos materiales los
electrones están fuertemente unidos. Ejemplos de aislantes son la madera y el caucho.
Existen algunos materiales intermedios entre los conductores y los aislantes llamados semiconductores, entre
ellos el germanio y el silicio, que se encuentran en el grupo IV A de la Tabla Periódica. Estos materiales son
aislantes en su forma pura, pero se vuelven conductores excelentes cuando se combinan con otros átomos.
La rama de la electricidad que estudia las cargas eléctricas en movimiento se llama electrodinámica.
Electrolitos: Los metales son buenos conductores de electricidad, pero también hay soluciones líquidas que lo
hacen muy bien, y se denominan electrolitos.
Electrolisis del agua: “Un átomo es neutro, pero al ganar electrones se convierte en un ión negativo o anión y al
perder electrones se convierte en un ión positivo o catión.”
La conductividad eléctrica es la capacidad de un cuerpo de permitir el paso de la corriente eléctrica a través
de sí. También se define como la propiedad característica de cada cuerpo, que representa la facilidad con la
que los electrones pueden pasar por él. Varía con la temperatura.
Teoría de las Bandas
Los conductores eléctricos son los metales y sus aleaciones. Existen
otros materiales, no metálicos, que también poseen la propiedad de
conducir la electricidad, como son el grafito, las soluciones salinas y
cualquier material en estado de plasma.
Conductividad en medios líquidos:
La conductividad en medios líquidos (solución) se debe a la
presencia de sales, cuya disociación genera iones positivos y
negativos capaces de transportar la energía eléctrica, si se somete
el líquido a un campo eléctrico. Estos conductores iónicos se denominan electrolitos o conductores electrolíticos
Los metales conductores son aquellos en los que las bandas de valencia y conducción se superponen,
formándose una nube de electrones libres, causantes de la corriente al
someter al material a un campo eléctrico.
Dieléctricos son los materiales que no conducen la electricidad, por lo que
pueden ser utilizados como aislantes. Algunos ejemplos de este tipo de
materiales son vidrio, cerámica, plásticos, goma, mica, cera, papel,
madera seca, porcelana etc.
. Algunos materiales, como el aire o el agua, son aislantes bajo ciertas
condiciones.
Unidades eléctricas
Coulomb , fue el primero que midió directamente la fuerza entre cargas eléctricas. Y encontró que la fuerza
de atracción o de repulsión entre dos objetos cargados, es inversamente proporcional al cuadrado de la
distancia que las separa. Además demostró que la fuerza eléctrica entre dos objetos cargados, es
directamente proporcional a la cantidad de carga de cada objeto.
Actualmente estas conclusiones se enuncian como la ley de Coulomb: ___________________________
En unidades SI la carga se expresa en Colombios (C) 1 C = 6.24 x10 18 electrones
Otras unidades que se utilizan con frecuencia son:
a. Faradio: es la unidad de capacidad eléctrica del SI. Se define como la capacidad de un conductor,
que portando una carga de 1 coulombio, adquiere un potencial electrostático de 1 voltio (F -1).
b. Watt: (W) es la unidad SI, para la potencia, y es igual a 1joul /seg. Un foco de 60 W, consume energía a
razón de 60 J/s
c. Voltio (V). (voltaje). Es la diferencia de potencial eléctrico entre dos puntos de un conductor que
trasporta una corriente de 1 amperio, cuando la potencia disipada entre los puntos es de 1 W.
d. Amperio (A). Es la cantidad de carga que circula por un conductor por unidad de tiempo.
e. Ohm (Ω) Es la resistencia que produce una tensión de 1V, cuando es atravesada por una corriente de 1
A, cuando la potencia disipada entre los puntos es 1 W.
Resistencia eléctrica.
La Ley de Ohm establece que "la intensidad de la corriente eléctrica que circula por un conductor eléctrico es
directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia
del mismo", se puede expresar matemáticamente en la siguiente fórmula o ecuación:
donde, empleando unidades del Sistema internacional de Medidas ,
tenemos que:
I = Intensidad en amperios (A)
V = Diferencia de potencial en voltios (V)
R = Resistencia en ohmios (W o Ω).
Léase: La intensidad (en amperios) de una corriente es igual a la tensión o diferencia de potencial (en voltios)
dividido o partido por la resistencia (en ohmios).
De acuerdo con la “Ley de Ohm”, un ohmio (1 W o Ω) es el valor que posee una resistencia eléctrica cuando
al conectarse a un circuito eléctrico de un voltio (1 V) de tensión provoca un flujo o intensidad de corriente de
un amperio (1 A).
La resistencia eléctrica, por su parte, se identifica con el símbolo o letra (R) y la fórmula general
(independientemente del tipo de material de que se trate) para despejar su valor (en su relación con la
intensidad y la tensión) derivada de la fórmula general de la Ley de Ohm, es la siguiente:
Léase: La resistencia a una corriente (en ohmios) es igual a la tensión o diferencia de potencial (en
voltios) dividido o partido por la intensidad (en amperios).
La resistencia eléctrica (R) de una sustancia o materia a la oposición que encuentra la corriente eléctrica para
circular a través de dicha sustancia.
Depende de varios factores:
- Naturaleza del material con el que está hecho el conductor.
- Su geometría (su extensión y superficie, área o sección).
Su valor viene dado en ohm u ohmios, se designa con la letra griega omega mayúscula (Ω), y se mide con el
Óhmetro.
Según sea la magnitud de esta oposición, las sustancias se clasifican en conductoras, aislantes y
semiconductoras. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura,
aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente
nulo.
Asociación de resistencias Ejemplo de circuito en paralelo:
Circuito en serie, ejemplo:
A una misma fuente de corriente se pueden conectar o asociar dos o m ás
resistencias; esto se puede hacer de dos maneras: en serie y en paralelo.
En la práctica, muchas resistencias son aparatos que transforman la
energía eléctrica en otra diferente. Ejemplos: lavadoras, maquinilla de afeitar,
planchas, hornillos, etc...
Resistencias en serie:
En la figura se han conectado tres ampolletas en serie.
Las bombillas del árbol de Navidad están conectadas en serie, si sacas una de ellas (o se quema) se apagan
todas porque el circuito queda interrumpido.
Las características de las resistencias conectadas en serie son:
a) por cada resistencia circula la misma corriente
I = I1 = I2 = I3
b) la tensión de la fuente es igual a la suma de las tensiones de cada una de las resistencias
V = V1 + V2 + V3
c) la resistencia equivalente a todas ellas es igual a la suma de cada una de las resistencias
R = R1 + R2 + R3
Resistencias en paralelo:
En la figura se han conectado tres bombillos o resistencias en
paralelo
Las ampolletas de una mesa del comedor están conectadas en
paralelo, si se quema una de ellas no se apagan las otras porque
cada una está conectada en forma independiente a la fuente de corriente.
Las características de las resistencias conectadas en paralelo son:
a) la corriente que produce la fuente de corriente es igual a la suma de la corriente que circula por cada
resistencia
I = I1 + I2 + I3
b) la tensión de la fuente es igual a la tensión de cada una de las
resistencias
V = V1 = V2 = V3
c) la resistencia equivalente a todas ellas es igual a la suma del inverso de cada resistencia:
Ejercicios y problemas: (Para mandar a la plataforma, ejercicios del 2 al 4)
1.- Al conectar tres bombillas de linterna en serie y luego conecta tres
bombillas en paralelo
a) Al comprobar que, si sacas una bombilla de la conexión en serie, se
apagan todas
b) Al comprobar que, si sacas una bombilla de la conexión en paralelo, no
se apagan
2. Calcula la resistencia equivalente
en cada circuito
3.- Aplicando la ley de Ohm calcula la intensidad
de corriente que circula por cada circuito
4.- Calcula la tensión de la fuente
en cada circuito
CUANDO SUCEDE UN CORTO CIRCUITO:
Se produce un cortocircuito cuando no hay resistencia y esto ocurre:
a) cuando se unen los polos de un generador
b) cuando se ponen en contacto los polos de una toma de tensión con un cable sin resistencia
c) cuando el aislamiento de un conductor está dañado y se ponen en contacto los alambres
d) cuando el casquillo de una bombilla está mal aislado
Según la ley de Ohm, si la resistencia es muy pequeña, la intensidad de corriente aumenta y puede aumentar
tanto que el alambre puede llegar a ponerse incandescente, existiendo el peligro de que se produzca un
incendio.
Resumen de fórmulas sobre los circuitos:
Guía de ejercicios, trabajo en el cuaderno.
Ejercicio 1:
Se tiene una fuente de 24 voltios conectada a las terminales de una resistencia. Con un amperímetro se mide
la intensidad de la corriente y nos indica 400 mA. ¿Cuál es la resistencia del circuito?
Ejercicio 2:
Un horno eléctrico tiene una resistencia de 15 Ω ohm). Cuando se calienta, ¿cuál será la intensidad de la
corriente que fluye al conectarlo a una fuente de 110 voltios?
Ejercicio 3:
¿Cuál es la tensión que se necesita para que una resistencia de 5 ohmios consuma una corriente de 500 mA
amperios?
Ejercicio 4:
Un alambre de cobre deja pasar 3,600 mA al conectarlo a una diferencia de potencial de 110 V. ¿Cuál es el
valor de la resistencia?
Ejercicio 5:
Calcular la diferencia de potencial aplicada a una resistencia de 2 Ω si por ella fluyen 2,500 mA.
Ejercicio 6:
Se coloca una resistencia de 40 Ω entre las terminales de un generador de 220 volts. ¿Qué corriente fluye por
el circuito?
Resistividad y resistencia:
Se ha establecido que los materiales se clasifican en buenos o malos conductores, dependiendo de su
efectividad para permitir o no el paso de los electrones.
Al grado de dificultad que encuentran los electrones en su desplazamiento a través de un conductor se le llama
resistividad eléctrica. Este valor indica el comportamiento de un material frente al paso de la corriente eléctrica,
por tanto nos describirá, en alguna medida, si el material es conductor o aislante.
La resistividad es una característica propia de cada material y se simboliza así. =R A/L
En donde: ρ = resistividad medida en ohmios × metros.
R = valor de la resistencia eléctrica en ohmios.
A = área trasversal medida en metros.
L = es la longitud del material medida en metros.
R = L/A
Despejando de la fórmula anterior R se tiene:
Conductividad
Al inverso de la resistividad se le llama conductividad, y se representa por la letra griega sigma ( σ ). σ =1/
electricidad en su recorrido a través de un conductor. La resistencia (R) eléctrica de un conductor depende
de varios factores, éstos son:
a) La naturaleza del conductor si comparamos algunos trozos de materiales conductores de la misma
longitud y grosor, tales como plata, cobre, hierro, podemos observar que no ofrecen la misma
resistencia, debido al material del cual están constituidos.
b) La longitud del conductor. La longitud del conductor es directamente proporcional a la resistencia
eléctrica. Esto indica que a mayor longitud, mayor resistencia.
c) Área transversal del conductor: si el área de un conductor es grande, la resistencia al flujo de los
electrones será menor; por el contrario si se disminuye el área, la resistencia eléctrica será mayor.
Véase el esquema:
d) La temperatura En los metales, la resistencia se incrementa de manera directamente proporcional a su
temperatura.
Conductancia (G): se llama conductancia eléctrica al inverso de la resistencia eléctrica (R). La unidad de la
conductancia en el Sistema Internacional es el Siemens;
se El siemens se define como la unidad de conductancia eléctrica (G). Su valor es el inverso de la resistencia eléctrica
representa G= 1/R propia de un material. Un siemens equivale a 1 amperio por voltio. La abreviatura de esta unidad es una S.
así:
Cada material tiene su propio valor de resistencia y conductancia. Una resistencia de valor alto tiene una
baja conductancia y viceversa.
MATERIAL RESISTIVIDAD USO DEL MATERIAL
Plata 1.55 × 10-8 Joyería, decoración y monedas
Cobre 1.72 x 10-8
Oro 2.2 x 10-8
Aluminio 3.2 x 10-8
Niquel 6.4 x 10-8
Hierro 15 x 10-8
Platino 11 x 10-8
Estaño 11.50 x 10-8
Acero 72 x 10-8
Ejercicios complementarios de la guía anterior:
1.Un alambre de cobre de 5 m tiene una resistividad ρ = 1.72 × 10-6 ohm × m y de área transversal A = 0.2 m2.
Encontrar:
a) Resistencia R
b) Conductividad σ
c) Conductancia G
2. Un trozo de alambre de platino, de 3 m de longitud, con un área transversal de 0.02 m 2, tiene un valor de
resistividad de 10.6 × 10-8 ohm × m; encuentre:
a) Resistencia R b) Conductividad σ c) Conductancia G
En resumen:
1. La corriente eléctrica se define como el desplazamiento de electrones a través de un conductor.
2. Algunos materiales permiten con mucha facilidad el paso de la corriente eléctrica. A estos materiales
se les llama conductores eléctricos.
3. Los metales son buenos conductores de electricidad, pues los electrones de sus átomos se encuentran
sueltos.
4. Existen materiales que son malos conductores, a estos se les conoce como aislantes o dieléctricos, por
ejemplo: el caucho, la madera.
5. Los semiconductores son aquellos que en su forma pura son aislantes, pero al combinarse con otros
átomos pueden convertirse en buenos conductores de electricidad.
6. Al grado de dificultad que presentan ciertos materiales para conducir la corriente eléctrica se le llama
resistividad.
7. A la oposición al paso de la electricidad a lo largo de un conductor se le denomina resistencia y
depende de varios factores: naturaleza, longitud, área transversal del conductor y temperatura.
8. La conductividad es el inverso de la resistividad.
9. La conductancia es el inverso de la resistencia.
10. En general, debes valorar los usos de la corriente eléctrica, proponiendo medidas para ahorrarla y
siendo cuidadoso en su manipulación.
Actividades complementarias:
1. Lectura complementaria: Los Superconductores.
(Elabore en su cuaderno un pequeño resumen de cinco líneas)
Un superconductor es un material que no opone resistencia al flujo de corriente eléctrica por él.
La superconductividad es una propiedad presente en muchos metales y algunas cerámicas, que aparece a
bajas temperaturas, caracterizada por la pérdida de resistividad a partir de cierta temperatura característica
de cada material, denominada temperatura crítica.
Los superconductores también presentan un acusado diamagnetismo, es decir, son repelidos por los campos
magnéticos.
Por su ausencia de resistencia, los superconductores se han utilizado para fabricar electroimanes que generan
campos magnéticos intensos sin pérdidas de energía. Los imanes superconductores se han utilizado en estudios
de materiales y en la construcción de potentes aceleradores de partículas. Aprovechando los efectos
cuánticos de la superconductividad se han desarrollado dispositivos que miden la corriente eléctrica, la tensión
y el campo magnético con una sensibilidad sin precedentes.
El descubrimiento de mejores compuestos semiconductores es un paso significativo hacia una gama mayor de
aplicaciones, entre ellas ordenadores más rápidos y con mayor capacidad de memoria, reactores de fusión
nuclear en los que el plasma se mantenga confinado por campos magnéticos, trenes de levitación magnética
de alta velocidad y, tal vez lo más importante, una generación y transmisión más eficiente de la energía
eléctrica.
El Premio Nobel de Física de 1987 se concedió al físico alemán J. Georg Bednorz y al físico suizo K. Alex Mueller
por su trabajo sobre la superconductividad a altas temperaturas.
diboruro de magnesio desplazamiento de un –e
Tren de levitación magnética
Para saber más sobre superconductores, visitar el
enlace.
https://www.ejemplos.co/40-ejemplos-de-
materiales-superconductores/
