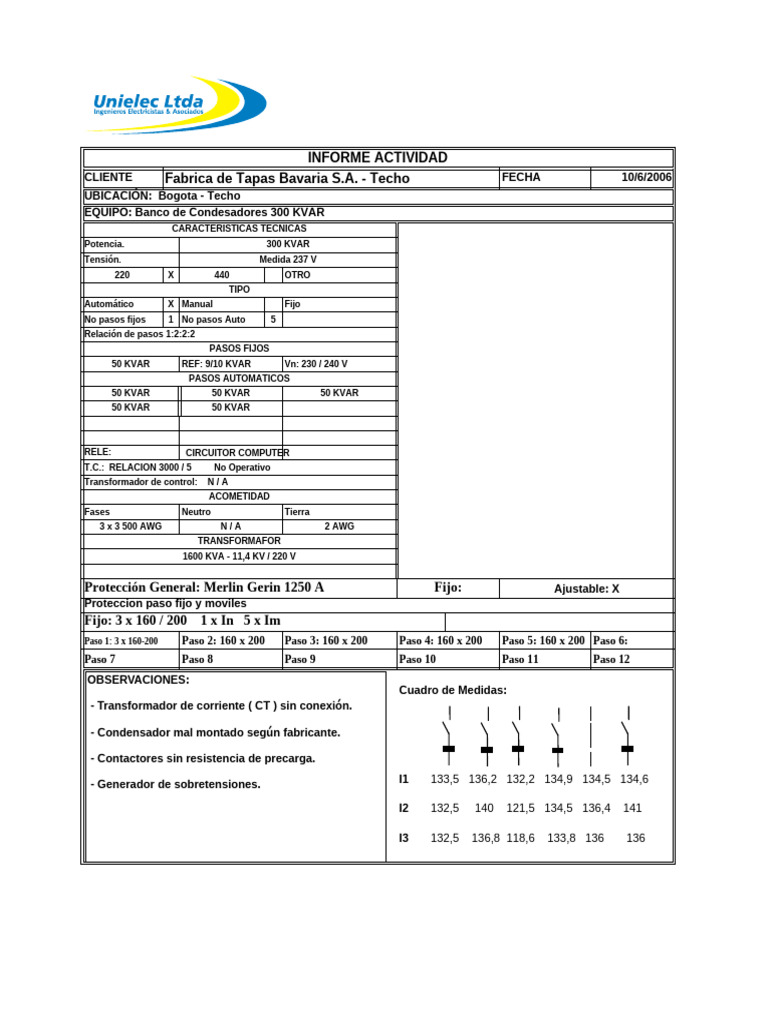

INFORME ACTIVIDAD

CLIENTE Fabrica de Tapas Bavaria S.A. - Techo FECHA 10/6/2006


UBICACIÓN: Bogota - Techo
EQUIPO: Banco de Condesadores 300 KVAR
CARACTERISTICAS TECNICAS
Potencia. 300 KVAR
Tensión. Medida 237 V
220 X 440 OTRO
TIPO
Automático X Manual Fijo
No pasos fijos 1 No pasos Auto 5
Relación de pasos [Link]
PASOS FIJOS
50 KVAR REF: 9/10 KVAR Vn: 230 / 240 V
PASOS AUTOMATICOS
50 KVAR 50 KVAR 50 KVAR
50 KVAR 50 KVAR

RELE: CIRCUITOR COMPUTER


T.C.: RELACION 3000 / 5 No Operativo
Transformador de control: N/A
Cambio bancos
ACOMETIDAD
Fases Neutro Tierra
3 x 3 500 AWG N/A 2 AWG
TRANSFORMAFOR
1600 KVA - 11,4 KV / 220 V

Protección General: Merlin Gerin 1250 A Fijo: Ajustable: X


Proteccion paso fijo y moviles
Fijo: 3 x 160 / 200 1 x In 5 x Im
Paso 1: 3 x 160-200 Paso 2: 160 x 200 Paso 3: 160 x 200 Paso 4: 160 x 200 Paso 5: 160 x 200 Paso 6:
Paso 7 Paso 8 Paso 9 Paso 10 Paso 11 Paso 12
OBSERVACIONES:
Cuadro de Medidas:
- Transformador de corriente ( CT ) sin conexión.

- Condensador mal montado según fabricante.

- Contactores sin resistencia de precarga.

- Generador de sobretensiones. I1 133,5 136,2 132,2 134,9 134,5 134,6

I2 132,5 140 121,5 134,5 136,4 141

I3 132,5 136,8 118,6 133,8 136 136


Dir: Cra 41 Bis No 30-62 Sur Tel: 2022397/56 5667214 unielecltda@[Link] ingeniera@[Link]
[Link]. Bogota D.C. Colombia.
