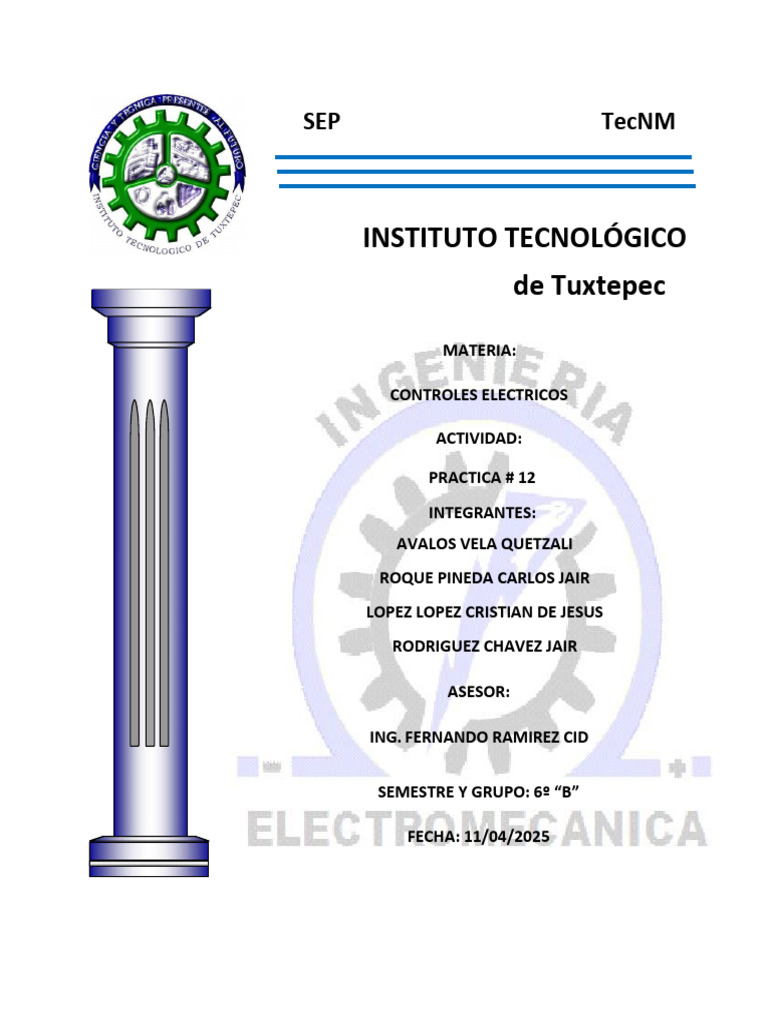

SEP TecNM
INSTITUTO TECNOLÓGICO
de Tuxtepec
MATERIA:
CONTROLES ELECTRICOS
ACTIVIDAD:
PRACTICA # 12
INTEGRANTES:
AVALOS VELA QUETZALI
ROQUE PINEDA CARLOS JAIR
LOPEZ LOPEZ CRISTIAN DE JESUS
RODRIGUEZ CHAVEZ JAIR
ASESOR:
ING. FERNANDO RAMIREZ CID
SEMESTRE Y GRUPO: 6º “B”
FECHA: 11/04/2025
LABORATORIO DE ELECTROMECANICA
REPORTE DE
PRACTICA
PLAN DE CLAVE DE NOMBRE DE LA
CARRERA
ESTUDIOS ASIGANATURA ASIGNATURA
INGENIERÍA
IEM-2010-210 EMJ-1025 CONTROLES ELECTRICOS
ELECTROMECÁNICA
PRACTICA No. NOMBRE DE LA PRACTICA HORAS DE PRACTICA
MÉTODO DE ARRANQUE A TENSIÓN
#12 REDUCIDA "ARRANCADOR SUAVE" 2
1 OBJETIVO GENERAL
Analizar el funcionamiento y las ventajas del método de arranque a tensión reducida mediante el
uso de arrancadores suaves, con el fin de comprender su aplicación en sistemas eléctricos
industriales para la protección de motores y mejora de la eficiencia energética.
2 OBJETIVOS ESPECÍFICOS
Describir el principio de funcionamiento de un arrancador suave y su diferencia con otros
métodos de arranque de motores eléctricos.
Identificar los componentes principales de un arrancador suave y su interacción con el motor
durante el arranque y la parada.
Explicar los beneficios del arranque suave, tales como la reducción de picos de corriente,
disminución de esfuerzos mecánicos y prolongación de la vida útil del motor.
Compare el arrancador suave con otros métodos de arranque a tensión reducida, como el
autotransformador y la estrella-triángulo, en términos de eficiencia, costo y control.
Analizar aplicaciones prácticas del arrancador suave en diferentes sectores industriales y evaluar
criterios para su correcta selección.
3 INTRODUCCIÓN
En los sistemas eléctricos industriales, el arranque de motores eléctricos representa un
momento crítico debido a las altas corrientes que se generan al inicio de la operación. Estas
corrientes pueden llegar a ser de 6 a 8 veces superiores a la corriente nominal del motor,
provocando caídas de tensión, esfuerzos mecánicos innecesarios y afectación a otros
equipos conectados. Para evitar estos problemas, se han desarrollado distintos métodos de
arranque a tensión reducida, siendo uno de los más eficientes y modernos el arrancador
suave o soft starter.
El arrancador suave permite un arranque progresivo y controlado del motor, reduciendo
gradualmente la tensión aplicada al estator y minimizando los impactos eléctricos y
mecánicos. Esta investigación analiza el funcionamiento, ventajas y aplicación del arrancador
suave como método de arranque a tensión reducida.
4 DESARROLLO
El arrancador suave es un dispositivo electrónico basado en tiristores (SCRs) que
controla el voltaje que llega al motor durante el arranque. A diferencia de los
arrancadores tradicionales, este dispositivo no utiliza contactores o resistencias para
limitar la corriente, sino que modula el ángulo de disparo de los tiristores para entregar
un voltaje progresivamente mayor hasta alcanzar el 100%.
Principio de funcionamiento
El arrancador suave reduce la tensión aplicada al motor en el arranque mediante un
control gradual, lo que permite:
• Disminuir la corriente de arranque.
• Evitar picos de par mecánico.
• Lograr una aceleración suave.
Este proceso se divide en tres fases principales:
1. Arranque suave (Soft Start): El voltaje se incrementa paulatinamente desde
un valor inicial hasta el valor nominal.
2. Rampa de aceleración: El tiempo de aceleración se ajusta según el tipo de
carga (bombeo, ventilación, bandas transportadoras, etc.).
3. Bypass: Una vez que el motor alcance su velocidad nominal, se conecta un
contactor de bypass para evitar pérdidas de energía en los tiristores.
Ventajas del arrancador suave
• Reducción de picos de corriente durante el arranque.
• Menor desgaste mecánico en engranajes, acoplamientos y correas.
• Prolonga la vida útil del motor y de los equipos acoplados.
• Menor caída de tensión en la red eléctrica.
• Ahorro energético en arranques frecuentes.
• Protecciones incorporadas, como protección térmica, pérdida de fase o
sobrecorriente.
Aplicaciones comunes
Los arrancadores suaves son ideales para:
• Bombas centrífugas
• Ventiladores
• Compresores
• Transportadores
• Mezcladores
• Equipos HVAC
Su uso es especialmente recomendable donde el arranque brusco podría dañar el
sistema o causar sobrecarga en la red.
Limitaciones
• No permite el arranque bajo carga muy pesada desde cero (en esos casos es
preferible un variador de frecuencia).
• No permite el control de velocidad del motor (solo del arranque y paro).
• Puede generar armónicos si no se cuenta con filtros adecuados.
5 RESULTADOS
6 CONCLUSION
El arrancador suave es una solución eficiente, moderna y económica para realizar
arranques a tensión reducida en motores eléctricos. Su uso permite proteger tanto al
motor como a los sistemas mecánicos y eléctricos asociados, reduciendo costos de
mantenimiento y mejorando la confiabilidad de las instalaciones. Aunque no sustituye
al variador de frecuencia cuando se requiere control de velocidad, representa una
excelente alternativa para arranques suaves y progresivos en una gran variedad de
aplicaciones industriales.
7 RECOMENDACIONES
1. Evalúe la carga antes de instalar un arrancador suave, para verificar que sea
compatible con arranques progresivos.
2. Seleccione correctamente el modelo del, considerando la corriente nominal del
motor, la tensión de trabajo y el ciclo de arranque.
3. Ajustar adecuadamente los parámetros del arrancador (rampa de tensión, tiempo
de aceleración, corriente de
4. Utilizar bypass interno o externo, para mejorar la eficiencia energética del sistema
una vez completado el arranque.
5. Capacitar al personal técnico en el uso, configuración y mantenimiento del
arrancador para garantizar un funcionamiento seguro y óptimo.
6. Implementar protecciones adicionales, como guardamotores o relés térmicos, para
complementar las funciones del arrancador suave.
