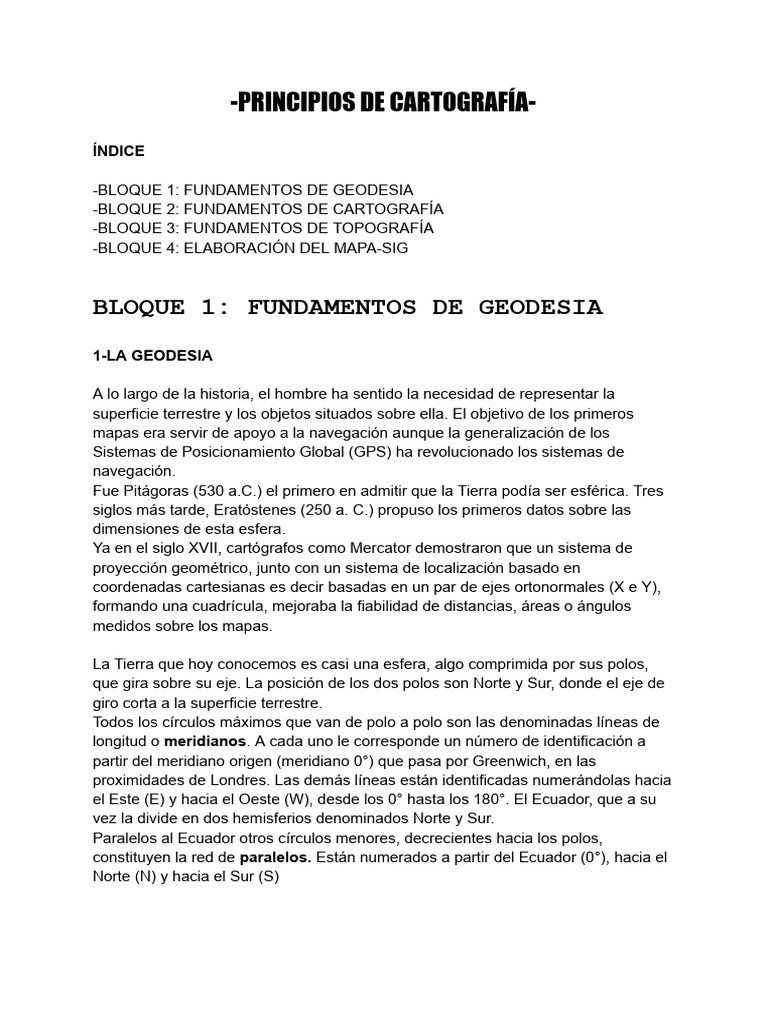

-PRINCIPIOS DE CARTOGRAFÍA-

ÍNDICE

-BLOQUE 1: FUNDAMENTOS DE GEODESIA

-BLOQUE 2: FUNDAMENTOS DE CARTOGRAFÍA
-BLOQUE 3: FUNDAMENTOS DE TOPOGRAFÍA
-BLOQUE 4: ELABORACIÓN DEL MAPA-SIG

BLOQUE 1: FUNDAMENTOS DE GEODESIA

1-LA GEODESIA

A lo largo de la historia, el hombre ha sentido la necesidad de representar la

superficie terrestre y los objetos situados sobre ella. El objetivo de los primeros
mapas era servir de apoyo a la navegación aunque la generalización de los
Sistemas de Posicionamiento Global (GPS) ha revolucionado los sistemas de
navegación.
Fue Pitágoras (530 a.C.) el primero en admitir que la Tierra podía ser esférica. Tres
siglos más tarde, Eratóstenes (250 a. C.) propuso los primeros datos sobre las
dimensiones de esta esfera.
Ya en el siglo XVII, cartógrafos como Mercator demostraron que un sistema de
proyección geométrico, junto con un sistema de localización basado en
coordenadas cartesianas es decir basadas en un par de ejes ortonormales (X e Y),
formando una cuadrícula, mejoraba la fiabilidad de distancias, áreas o ángulos
medidos sobre los mapas.

La Tierra que hoy conocemos es casi una esfera, algo comprimida por sus polos,
que gira sobre su eje. La posición de los dos polos son Norte y Sur, donde el eje de
giro corta a la superficie terrestre.
Todos los círculos máximos que van de polo a polo son las denominadas líneas de
longitud o meridianos. A cada uno le corresponde un número de identificación a
partir del meridiano origen (meridiano 0°) que pasa por Greenwich, en las
proximidades de Londres. Las demás líneas están identificadas numerándolas hacia
el Este (E) y hacia el Oeste (W), desde los 0° hasta los 180°. El Ecuador, que a su
vez la divide en dos hemisferios denominados Norte y Sur.
Paralelos al Ecuador otros círculos menores, decrecientes hacia los polos,
constituyen la red de paralelos. Están numerados a partir del Ecuador (0°), hacia el
Norte (N) y hacia el Sur (S)
Los griegos, que conocían la posibilidad de que la Tierra tuviera forma esférica,
intentaron construir globos para representarla. Crates (150 a. C.) preparó un globo
terrestre, pero ante la reducida extensión del mundo habitado conocido, que
constituía sin duda una de las mayores dificultades existentes para la comprensión
de la esfericidad del planeta, Martín Behain, cosmógrafo de Nürenberg, construyó
en el año 1492, algunos meses antes de que Cristóbal Colón descubriese el Nuevo
Mundo, el primer globo terrestre conocido, cuyo original se conserva en el Museo
Nacional Germánico de Nürenberg. El cual no hace ninguna alusión al continente
americano. Pero resulta fácil darse cuenta de que es un globo esférico.

En el uso diario nos vemos limitados a representar los elementos geográficos por
medio de mapas, es decir, sobre superficies planas y manejables. Esto nos va a
plantear una serie de problemas.

1.1 La Tierra y su representación en el plano

La Geodesia es la ciencia que estudia la forma y dimensiones de la Tierra. La figura

real de la Tierra es compleja, en ocasiones interesa tratarla como una figura
matemática sencilla como sería una esfera o elipsoide y en otras como una figura
más complicada que tenga en cuenta las fuerzas a las que está sometida, como
sería el geoide.

Si se proyecta un objeto esférico sobre un plano es inevitable que se produzcan

distorsiones.
La Tierra no es siquiera un objeto esférico, sino que su forma se aproxima a un
elipsoide o esferoide ligeramente achatado en los polos.

Esta superficie no es regular, sino que contiene ondulaciones que alteran los
cálculos de localizaciones y distancias. Debido a esta irregularidad de la superficie
terrestre, para describir la forma de la Tierra suelen utilizarse modelos denominados
esferoides o elipsoides de referencia. Estos se definen mediante dos parámetros, el
tamaño del semieje mayor (a) y el tamaño del semieje menor (b).
Surge el concepto de datum que es el conjunto formado por los parámetros a y b
del elipsoide, las coordenadas geográficas, latitud y longitud, del punto fundamental
y la dirección que define el Norte.

1.2 Las coordenadas geográficas

La tierra posee, entre otros, dos movimientos fundamentales:

-Traslación en una órbita alrededor del sol, con un período de 365,25 días por
vuelta.
-Rotación en torno a un eje imaginario que atraviesa a la tierra por su propio centro,
con una cadencia de 24 horas por vuelta.

Al eje imaginario en donde se produce la rotación terrestre se le denomina eje polar.

El eje polar pasa, como se ha dicho, por el centro del planeta y corta a la superficie
terrestre en dos puntos que se conocen con el nombre de polos. Para distinguir un
polo de otro se les ha dado el nombre de Polo Norte (N) y Polo Sur (S).
Convencionalmente se representa la tierra de modo que su Polo Norte queda arriba
y el Polo Sur, abajo. El eje polar se puede definir, también, como la línea
imaginaria que une los dos polos terrestres.

Se llama plano ecuatorial a un plano que contiene al eje ecuatorial y es

perpendicular al eje polar de tal modo que divide a la tierra en dos partes iguales
denominadas hemisferios, hemisferio norte o boreal y hemisferio sur o austral.

La intersección de un plano ecuatorial sobre la superficie terrestre origina una elipse

o circulo que recibe el nombre de paralelo.

Para denominar los paralelos se usa una magnitud angular llamada latitud. La cual
expresa el ángulo del arco que forma el paralelo con el eje ecuatorial. Al ecuador le
corresponde un ángulo de 0 grados. A medida que nos aproximamos al polo Norte,
el ángulo aumenta hasta valer 90º en el polo Norte. Lo mismo ocurre cuando nos
aproximamos al polo Sur desde el ecuador. Para diferenciar los paralelos de cada
hemisferio deberemos añadir una N (Norte) o S (Sur) al valor angular del paralelo.

A cualquier plano que contiene al eje polar y que corta a la tierra se le llama plano
meridiano.
Existen infinitos planos meridianos, todos ellos perpendiculares al plano ecuatorial.
La intersección de un plano meridiano sobre la superficie terrestre origina un círculo
(o mejor elipse) que recibe el nombre de meridiano. Todos los meridianos pasan
por los polos Norte y Sur terrestres, y tienen la misma longitud.
Para numerar los paralelos se usaba el ecuador como referencia. Este era el
paralelo cero. Para hacer lo mismo con los meridianos necesitamos elegir uno de
ellos como referencia.
Cada nación ha tendido a definir su propio meridiano de referencia, normalmente el
que pasa por alguna ciudad relevante o por la capital del país.

Sin embargo, hoy por hoy la utilización de estos meridianos de referencia

está en desuso porque se ha elegido un meridiano de referencia realmente
internacional aplicable a todo el globo.
El meridiano de referencia que ha tomado la comunidad internacional es el que pasa
por la ciudad inglesa de Greenwich, donde existe un importante observatorio
astronómico. A este meridiano se le da el valor 0°.
Los meridianos se designan entonces mediante el ángulo que forman con el
meridiano de Greenwich. A este ángulo se le llama longitud. Para los meridianos
situados a la derecha del de Greenwich se establece que su longitud es Este (E), y
para los meridianos situados a la izquierda del de Greenwich se establece que su
longitud es Oeste (W). La longitud se expresa en un valor angular de 0º a 180°. El
valor 0° es el meridiano de Greenwich y el valor 180°, a la parte de este meridiano
situada en el otro lado de la tierra, lo que se llama el antimeridiano.
Así, la longitud de un punto es la correspondiente al meridiano que pasa por él.

Por cada punto de la superficie terrestre tiene paso un único paralelo y un único
meridiano.
Esto significa que podemos usar la latitud de ese paralelo y la longitud de ese
meridiano con objeto de definir la posición de ese punto en la tierra de forma
inequívoca. Estos dos valores, latitud y longitud reciben el nombre conjunto de
coordenadas geográficas de un punto.
LAS COORDENADAS GEOGRÁFICAS Y PROYECTADAS-PALOMA (2)

Coordenadas y proyección

La cartografía es la representación de la tierra sobre superficie plana.

Problemas Al que nos Enfrentamos Para Su Representación:

La superficie de representación es plana y la tierra no lo es!!!

Dimensiones: mayores de las que pueden emplearse para su representación!!!!

- La tierra es un geoide=PROBLEMA DE REPRESENTACIÓN

- Necesitamosunsistemaparalocalizarunptodemanerainequívoca

- El sistema tradicional “C. Geográfica” es de latitud-longitud (longitud= distancia al

meriano0º; latitud=distancia al ecuador)

-Problema: este sistema solo sirve para

soportes esféricos

-Para traducirla al plano:

Convertirla Esfera En Un Plano

Proyección

Deformaciones Debidas Al Geoide

Idear sistema de referencia,
definir elipsoide,usar un datum

Los Continentes Se Mueven

Cada placa usa un sistema de
referencia
Los Caprichos Nacionales
Tipos de coordenadas: Geográficas y Proyectadas

Las coordenadas geográficas y las coordenadas proyectadas son dos formas

diferentes de representar ubicaciones en la superficie terrestre.
La principal diferencia radica en la forma en que se usan y cómo se proyectan esas
ubicaciones sobre un plano mapa.

-Coordenadas geográficas

Imagina que estás mirando un globo terráqueo. Las coordenadas

geográficas te dicen dónde estás en ese globo usando latitud (cuánto
estás al norte o al sur del ecuador) y longitud (cuánto estás al este o al
oeste del meridiano de Greenwich).
Estas coordenadas se dan en grados. Por ejemplo: "40° Norte, 3° Oeste"
(que sería la ubicación de Madrid). Usan la forma redonda de la Tierra.

Las coordenadas geográficas te dan tu posición en la Tierra redonda usando

grados (latitud y longitud).

Están basadas en un sistema esférico o elipsoidal que usa dos valores clave
para ubicar un punto en la superficie de la Tierra:
Latitud: La distancia al norte o al sur del ecuador. Se mide en grados (°) de
0° en el ecuador hasta +90° en el Polo Norte Y-90°en el Polo Sur.

Longitud: La distancia al este o al oeste del meridiano de Greenwich (en

Inglaterra). Se mide en grados (°) de 0° en Greenwich hasta +180° al este y-
180° al oeste.
Coordenadas proyectadas

Imagina que aplastas el globo terráqueo y lo conviertes en un mapa plano. Como la

Tierra es redonda, para poner todo en un mapa plano, necesitas hacer una
"proyección", que es como estirar la superficie de la Tierra.
En lugar de usar grados, las coordenadas proyectadas te dicen dónde estás en el
mapa usando medidas en metros o pies, como si estuvieras en un plano (con un
sistema de ejes XeY).
Un ejemplo de esto es el sistema UTM, que divide la Tierra en zonas y te da una
posición en metros.

Las coordenadas proyectadas convierten esa posición a un mapa

plano usando medidas en metros o pies (x, y).
Las coordenadas proyectadas son una forma de representar puntos sobre la
superficie terrestre en un plano bidimensional.

Para hacer esto, se utiliza un sistema de proyección cartográfica, que transforma las
coordenadas geográficas de la superficie curva de la Tierra coordenadas planas.

Este sistema es muy útil para crear mapas detallados y trabajar con herramientas de
GIS (Sistemas de Información Geográfica) y de
navegación.

Las coordenadas proyectadas generalmente se expresan en unidades métricas

(como metros o kilómetros) y dependen del tipo de proyección utilizada (por
ejemplo,UTM,Lambert,Mercator).

Son transformaciones matemáticas que permiten representar (proyectar) a la esfera

en el plano y convertir las coordenadas geográficas (latitud y longitud) en
coordenadas cartesianas.

Este proceso SIEMPRE conlleva distorsiones.

Distorsiones: Cada tipo de proyección cartográfica introduce distorsiones en alguna
de las propiedades geográficas:

Forma: Las formas de los continentes y otros elementos geográficos pueden verse
distorsionadas.

Tamaño: Las áreas de los continentes pueden no reflejar su tamaño real, como
ocurre en la proyección de Mercator, donde las regiones cercanas a los polos
parecen mucho más grandes de lo que realmente son.

Distancia:Las distancias entre puntos no siempre son precisas todos los puntos de
la proyección.

Dirección: Algunas proyecciones mantienen las direcciones correctas (como la

proyección de Mercator),pero otras no

Distorsiones:
La elección de una proyección cartográfica depende del propósito del mapa. Si se
necesita precisión en la forma, tamaño o distancia, se elegirá una proyección que
minimice la distorsión de esa área específica..

Proyección de Mercator:

Propósito: Navegación y cartas marítimas.

Razón: La proyección de Mercator conserva las direcciones correctas(es conforme),
lo que facilita la navegación, especialmente para los marineros. Sin embargo,
distorsiona las áreas cercanas a los polos, haciéndolas mucho más grandes de lo
que
realmente son.

Ejemplo: Mapa de navegación de rutas marítimas

Diseñada por Gerardus Mercator en 1569

Proyección Cilíndrica

Conserva bien los ángulos y representa bien las zonas ecuatoriales

Gran distorsión en latitudes medias y altas (aumento del tamaño de continentes)
Los países del H.Norte tamaño mayor y H.Sur tamaño menor.

Proyección del mapa: Groenlandia >>> África

Real: Groenlandia (2.1 millones km2)-África (30 millones km2)

Proyección de Gall-Peters:

Propósito: Representación precisa de áreas geográficas.

Razón: Este tipo de proyección muestra los tamaños de los continentes de manera
más precisa, lo que la hace ideal para representaciones educativas que buscan
evitar la distorsión del tamaño de las áreas, como en los mapas políticos que
comparan continentes y países.

Ejemplo: Mapa político de la distribución territorial global.

Creada por Arno Peters 1856

Proyección cilíndrica

Corrige la distorsión de Mercator en las zonas altas

Representa el tamaño real de los países y continentes (la que menos deforma las
escalas)

La forma de los países parece distorsionado

Proyección estereográfica:

Propósito: Mostrar las áreas polarescon precisión.

Razón: La proyección estereográfica preserva las direcciones y distanciasen áreas

cercanas al punto de contacto, lo que la hace ideal para mapas de áreas cercanas a
los polos, como el Ártico o la Antártida.

Ejemplo: Mapa de áreas polares.

Proyección de Albers:

Propósito: Mapas temáticos de áreas de latitudes medias.

Razón: Esta proyección es útil para mapas de regiones con una extensión
significativa
en latitudes medias, ya que distorsiona menos las áreas en esas zonas. Es común
en los mapas de grandes países como los Estados Unidos o Rusia.

Ejemplo: Mapa político o climático de Estados Unidos.

Proyección de Goode:

Propósito: Reducir distorsiones en el tamaño de grandes áreas.

Razón: Al ser una proyección interrumpida, minimiza las distorsiones en grandes

áreas al dividir la proyección en varias secciones, lo que resulta en una
representación más precisa de continentes grandes, aunque no se conserva la
forma o la dirección.

Ejemplo: Mapa mundial temático.

Proyección de Robinson:

Creada por Arthur Robinson 1961

Proyección cilíndrica

Muestra el tamaño real de los objetos y continentes

Gran Distorsión Las Zonas Polares

Muy utilizada en los atlas, mapas mundi y mapas temáticos

Proyección Cilíndrica:

Consiste en proyectar la tierra sobre un cilindro (meridianos paralelos rectos)

El mapa sería una especie de cilindro que rodea la tierra y la toca por ecuador
Representación exacta de la zona ecuatorial pero con distorsión hacia los polos
Fue creada por Mercator y es de las más conocidas y utilizadas (otras Robinson
y Peters)
Se Utiliza para las regiones que están entre 40º-90º de latitud N o S
Proyecciones cónicas:

Representan Únicamente 1 Los 2 Hemisferios

Consiste En Proyectar La Tierra Sobre Un Cono

La Base Del Cono se fija sobre un paralelo

Los Paralelos Son Arcos Concéntricos

los meridianos radios que parten del polo

Representación muy real en polo

Gran distorsión en el ecuador

Se usan entre los trópicos y zonas polares

La más conocida es la proyección cónica de Lambert

Utilizada en Australia

Proyección plana o asimutal:

Proyectan la tierra sobre una superficie de papel que estuviera en contacto con
la superficie dela tierra en un solo punto.

En el mapa, los paralelos se ordenan alrededor del punto de contacto en círculos

concéntricos y los meridianos de forma radial.

Ventaja:muestra verdadera dirección entre dos puntos del mapa.

Desventaja:Solo puede representar la Mitad Del Globo.

Proyecciones Modificadas:

Tratan de representar fielmente la superficie dela Tierra

Intentar Deformar Ni Perder Las Características del área

Fuerzan Las Formas Las Curvas Dando Formas Extrañas

Su estructura es completamente matemática y no se basa en un cuerpo

geométrico

Las Más Populares:Goode, UTM,Lambert Modificada

Proyecciones UTM:

Universal Transversa de Mercator

Cilíndrica Modificada

Sigue Teniendo Deformaciones

Como la de Mercator normal, pero en vez de hacerla tangente al ecuador, se hace

secante la Meriano

Divide la Tierra en husos:

1al60de6ºdelongitud
C-Xde8ºdelatitud(novocales,noB,noP)

La zona de los polos se desprecia por ser enorme distorsión

División del Mundo en Zonas

El mundo se divide en 60 zonas UTM, cada una de 6 grados de longitud de ancho.

Las zonas están numeradas de 1 a 60, comenzando desde el meridiano 180° hacia
el este.

Las zonas UTM están organizadas en dos hemisferios:

Hemisferio Norte (Zonas 1 a 60, para latitudes norte).

Hemisferio Sur (Zonas 1 a 60, para latitudes sur).

Cada zona se define por su número de zona y su hemisferio.

Por ejemplo, una zona en el hemisferio norte podría ser "Zona 33T", que
corresponde a una área que va de los 18° a 24°de longitud al este, y de la latitud 0°
hasta los 84°norte.

Proyección Transversal de Mercator

El sistema UTM utiliza una proyección de Mercator transversal, lo que significa que
en lugar de proyectar la Tierra sobre un cilindro que toca el ecuador (como en la
proyección de Mercator estándar), se utiliza un cilindro que toca la Tierra en un
meridiano central de cada zona.

Este meridiano central se encuentra en el centro de cada zona UTM y es el

meridiano que tiene distorsiones mínimas. A medida que te alejas del meridiano
central hacia los bordes de la zona, las distorsiones en las distancias, áreas y
formas aumentan.

Coordenadas Cartesiana (Este y Norte)

Una vez proyectado el punto de la superficie terrestre sobre el plano, las

coordenadas se convierten en coordenadas cartesianas.

Es decir, el sistema UTM utiliza un sistema de ejes X (Este)y Y(Norte), en lugar de

latitud y longitud. Esto permite medir distancias y áreas de manera más sencilla en
mapas.

Coordenada Este (E): Se mide en metros a lo largo del eje X, y representa la

distancia hacia el estedesde el meridiano central de la zona.

El valor 4 en el eje X indica que el punto está a 4 unidades a la

derecha del origen (si es positivo) o a la izquierda (si es negativo).

Coordenada Norte (N): Se mide en metros a lo largo del eje Y, y representa la

distancia hacia el norte desde el ecuador(en el hemisferio norte) o desde una línea
base en el hemisferio sur.

El valor 3 en el eje Y indica que el punto está a 3 unidades arriba del origen (si es
positivo) o abajo (si es negativo).
Proyecciones de Goode interrumpida:

Creada por John Paul Goode en 1923

Proyección modificada(sinusoide)

Se toman varios meridianos como centro y se realizan proyecciones separadas que

luego son unidas

Muestra de manera muy precisa el tamaño de los contenientes

Gran distorsión de la distancia de los océanos

SISTEMA DE REFERENCIA TERRESTRE-PALOMA

DATUM: define el sistema de referencia que describen el tamaño y forma de la
tierra.

Como la tierra es una superficie irregular, cada región escoge el modelo de

cuerpo que mejor se ajuste a la forma de la tierra en territorio.

Un datum define la posición del esferoide relativa al centro de la tierra.

Define el origen y orientación de líneas de latitud y longitud.

Existen cientos Datum de referencia:

AméricadelNorte:NAD27,NAD83yWCG84

Sudamérica:PASD56yWCG84

Argentina:CampoInchauspe

Europa:ETRS89(European TerrestrialReference System)

España:ED50yETRS89

Canarias:REGCAN95

GPS:WCGS84

Cada datum presenta un radio y punto central diferente

Un Punto Medido Con Diferentes Datum, puede tener coordenadas diferentes

Dado que diferentes datum tienen diferentes radios y puntos
centrales, un punto medido con diferentes datum puede tener
coordenadas diferentes.

Si tienen coordenadas diferentes, los geodatos tendrán una posición

diferente dependiendo del datum se use.

Es importante que el SIG y los datum tienen el mismo datum.

LOS CÓDIGOS EPSG

Los códigos EPSG son identificadores numéricos asignados a sistemas de

referencia de coordenadas, proyecciones cartográficas y sistemas de referencia
geodésicos utilizados en cartografía y geodesia.

desarrollados por la European Petroleum Survey Group (EPSG), una organización

que inicialmente creó este estándar para facilitar la descripción precisa de
sistemas de coordenadas utilizados en proyectos de exploración de petróleo,
pero luego se amplió a muchos otros campos.

Qué son:
-Los códigos EPSG identifican de manera única un Sistema de Referencia de
Coordenadas (SRC).
-Cada SRC puede ser un sistema geográfico o proyectado, basado en diferentes
modelos de la Tierra (elipsoides o geoides) o proyecciones cartográficas.

Cómo Funcionan:

- Existen miles de códigos EPSG, y están documentados en una base de datos

pública que describe cada sistema de coordenadas,proyección odatumasociado.

-Cada código EPSG está asociado a un conjunto específico de parámetros que

definen cómo deben interpretarse las coordenadas de ese sistema.

Por Ejemplo:
“un código EPSG puede definir si el sistema de coordenadas es geográfico (basado
latitud/longitud) proyectado (coordenadas planas X,Y Metros).”

EPSG:4326: Uno de los más utilizados. Representa el WGS84, que es el sistema

de referencia geodésico global utilizado por GPS. Es un sistema geográfico
basado latitud y longitud.

EPSG:3857: Conocido como Web Mercator, es una proyección cartográfica que

se utiliza en la mayoría de los mapas en línea (como Google Maps) y convierte
la Tierra un plano.
BLOQUE 2: FUNDAMENTOS DE CARTOGRAFÍA
1-Por qué surge la cartografía

Toma conciencia del territorio cercano. Necesidad de transcribir en un soporte

(físico) nuestro entorno y localizar en él lugares de interés (recursos, vías de
comunicación, poblaciones, etc.).

2-Concepto de cartografía

Conjunto de estudios y operaciones científicas, artísticas y técnicas que

intervienen, a través de los resultados de las observaciones directas o la explotación
de documentación, en el establecimiento y utilización de una serie de productos
tales como mapas, planos y otras formas de expresión gráfica.

3-Concepto de documento cartográfico

Los documentos cartográficos son los productos derivados de la actividad

cartográfica, concibiéndose como aquellas representaciones simplificadas y
convencionales de toda o parte de la superficie terrestre o cualquier cuerpo celeste,
con una relación de similitud
proporcionada llamada escala.”

Por tanto, un documento cartográfico consiste en una sistema gráfico, ordenado

lógicamente, que transcribe una información, previamente recogida, analizada y
reducida a sus relaciones esenciales, sobre un plano representativo del espacio
terrestre.

Casi todos los documentos cartográficos o mapas son representaciones planas.

Pero no todos: por ejemplo, los mapas en relieve y la esfera terrestre.

4-Enfoques a la cartografía

La Cartografía es a la vez una disciplina científica, un conjunto de herramientas y

técnicas y un arte = Enfoque geométrico, tecnológico y artístico.

¿Cómo llegamos al documento cartográfico?

1. REGISTRO DE LA REALIDAD GEOGRÁFICA (TERRITORIO Y PAISAJE)
2. ANÁLISIS DE LOS GEODATOS
3. SÍNTESIS DE LOS GEODATOS (según el objetivo)
4. INTERPRETACIÓN DE LOS GEODATOS
5. REPRESENTACIÓN MEDIANTE LENGUAJE CARTOGRAFÍCO (Signos
normalizados: escala, leyenda, símbolos)

5-Características básicas del mapa

5.1-Representación geométrica plana

La Tierra tiene forma casi esférica.

Hay que pasar de una superficie curva a otra plana (el mapa).
Sistema de proyección = deformaciones.

5.2-Simplificación y generalización

Todos los mapas contienen dos elementos fundamentales de la realidad:

-Localizaciones. Posiciones en un espacio bidimensional, como los puntos
representados con las coordenadas. En caso de un mapa tridimensional, a estas
coordenadas se añade la coordenada z (altitud sobre el nivel del mar).
-Y atributos de tales localizaciones, que hacen referencia a algún tipo de cualidad o
magnitud representada en el mapa, por ejemplo, las temperaturas, el tipo de
cubierta vegetal, etc.

5.3-Representación de toda o una parte de la superficie terrestre

Todos los mapas son abstracciones de la realidad, es decir, en un mapa no

puede representarse toda la información geográfica existente en el territorio. En
consecuencia, el mapa generalmente representa datos que han sido seleccionados
en función de su utilización y propósito.

5.4-Relación matemática o de similitud: la escala

La mayoría de los mapas son reducciones y por lo tanto, generalmente, el mapa es

menor que la región que representa.
Cada mapa posee una relación dimensional matemática definida entre la realidad y
su representación. Esta relación se denomina ‘escala’. La escala del mapa es la que
limita la información a incluir en él y el modo en que debe dibujarse, así como el
tamaño mínimo de un objeto geográfico que pueda representarse.

5.5-Función. Tipo de mapa

Un mapa responde a una necesidad de representar de modo gráfico y lógico

parte de la realidad de un territorio en cuestión.
Según la combinación de escalas, temas y objetivos de los mapas, los tipos de
mapas son muy numerosos.
No obstante, los mapas responden a tres grandes grupos de tipologías según
su escala, función y tema.

5.6-Tema

Por último, relacionado con lo anterior, el tema del mapa es un elemento

diferenciador del trabajo del geógrafo/a como cartógrafo/a.
La diversidad de fenómenos geográficos y la infinidad de usos de un mapa se
combinan para establecer una enorme variedad cartográfica.

6-Ordenamiento jurídico de la Cartografía en España

Según la Ley 7/1986, de Ordenación de la Cartografía, clasifica la cartografía oficial

en:
-Cartografía básica: aquélla que, cualquiera que sea su escala, se realiza de
acuerdo con una norma cartográfica establecida por la Administración del Estado, y
se obtiene por procesos directos de observación y medición de la superficie
terrestre.

-Cartografía derivada: aquélla que se forma por procesos de adición o

generalización de la información topográfica contenida en cartografía básica
preexistente.

-Cartografía temática: aquélla que, utilizando como soporte cartografía básica o

derivada, singulariza o desarrolla algún aspecto concreto de la información adicional
específica.
c

BLOQUE 3: FUNDAMENTOS DE TOPOGRAFÍA

VOCABULARIO TOPOGRÁFICO.

Abrupto: terreno con una pendiente muy inclinada, próxima a la vertical,

generalmente por encima de los 70° de inclinación.

Acantilado: vertiente abrupta, normalmente rocosa, de una costa.

Altiplanicie: relieve más o menos llano situado a considerable altitud.

Barranco: valle estrecho de vertientes encajadas (a veces, denominadas

comúnmente como ‘paredes’) y empinadas, normalmente de escasas dimensiones.

Cima: Punto culminante del relieve. También, puede denominarse como cota.

Colina: elevación menor del terreno que destaca aisladamente sobre su entorno
cercano. Su altura es menor que la de una montaña. En general, una elevación no
se considera montaña cuando no supera los 300 metros de altitud, si bien este límite
altitudinal puede variar según la zona geográfica del planeta. En ciertas regiones de
España, se utiliza como sinónimo de colina, los términos ‘cerro’ y ‘mota’.
Cresta: cumbre alargada de una montaña con dos vertientes, generalmente, de
elevada inclinación o pendiente.

Cubeta: depresión cerrada, rodeada por relieves más vigorosos y elevados.

Cuenca: todo espacio que drena las aguas que va a parar a un determinado río.
También todo el espacio cuyos ríos vierten a un mismo mar u océano. También
puede denominarse como cuenca hidrológica o cuenca vertiente.

Cuenca visual: La cuenca visual es el conjunto de superficies o zonas que son

vistas desde un punto de observación o, dicho de otra manera, es el entorno visual
de un punto (Fdez- Cañadas, 1977).

Curva de nivel: isolínea utilizada en la representación del relieve en los mapas, que
une puntos situados a la misma altitud por debajo o por encima del nivel de
referencia (generalmente, nivel del mar). Las curvas de nivel pueden ser de tres
tipos: maestra (dibujada con mayor grosor y representan altitudes múltiplos de la
equidistancia), auxiliar (curva intercalada para representar pequeñas formas del
relieve) e intercalada (curva que se introduce entre dos curvas de nivel cuando la
distancia entre ellas es muy grande, lo que ocurre en zonas muy llanas). A este
concepto se asocia otro: equidistancia, que hace referencia a la diferencia de altitud
entre dos curvas de nivel consecutivas.

Desfiladero: paso estrecho entre dos montañas.

Desnivel: diferencia de cota o altitud entre dos puntos situados en la superficie

terrestre.

Escarpe: vertiente con una pendiente netamente más pronunciada que las
cercanas. En ella, las curvas de nivel están muy juntas, a veces, incluso solapadas
unas sobre otras.

Interfluvio: relieve separado entre dos valles.

Lecho: lugar cubierto de agua, por lo habitual de un modo permanente, aun cuando
pueda secarse total o parcialmente durante ciertos periodos. Puede coincidir con
ríos, lagunas, lagos, etc.

Línea de cumbres: línea que une los puntos culminantes del relieve.

Línea divisoria de aguas: línea que separa dos cuencas hidrográficas.

Llanura: superficie extensa sin apenas elevaciones y superficie de nula o escasa

pendiente.
Mesa: elevación aislada tabular de superficie plana, limitada por vertientes de
pendientes escarpadas; puede decirse que es una meseta de menores
dimensiones.

Meseta: superficie llana o ligeramente inclinada en una determinada dirección,

cortada por valles y situada a una cierta altitud con respecto al nivel del mar
(generalmente, por encima de los 200 m.s.n.m).

Montaña: término topográfico bastante impreciso. Se define como una superficie de

terreno que destaca sobre su entorno y que tiene una altitud mayor que la colina. En
general, su cumbre es relativamente pequeña en proporción a su base. En toda
montaña, conviene destacar la forma y disposición de las cumbres, su posición con
respecto a los relieves vecinos, los desniveles relativos, la forma e inclinación de las
vertientes.

Pendiente: inclinación del terreno respecto a un plano horizontal entre dos puntos
de una vertiente, unidos mediante una recta perpendicular a las curvas de nivel. El
valor de la pendiente se expresa en grados (ángulo que forma el terreno respecto a
dicho plano horizontal) o en porcentaje (metros ascendidos o descendidos a lo largo
del terreno, entre dos puntos, por cada 100 metros recorridos en el plano
horizontal).

Perfil topográfico: línea que representa las variaciones altitudinales del relieve y
sus formas en un mapa topográfico. También recibe el nombre de ‘corte topográfico’.
Relacionado con el perfil topográfico, se puede trazar de manera similar a este, los
perfiles longitudinales y transversales de un valle.

Pico: cima de una montaña, de forma prominente y aguda.

Puerto: punto en donde una línea de cumbres se rebaja localmente entre dos
sectores en donde es más elevada. También, puede nombrarse como ‘collado’ y
definirse como relieve más bajo entre dos montañas, por donde el paso suele ser
más fácil.

Rellano: parte de una vertiente de pendiente más suave entre dos partes de
pendientes más fuertes.

Ruptura de pendiente: línea a partir de la cual la pendiente de una vertiente

cambia valor conservando el mismo sentido; las rupturas de pendiente se utilizan
para delimitar laderas diferentes.

Sierra: conjunto de montañas, generalmente, con vertientes de muy elevada

pendiente en comparación a los relieves de menor altitud que las rodean.
Tálweg: línea que une los puntos más bajos de un valle. En los valles recorridos por
un río de cauce permanente, su lecho coincide generalmente con el tálweg.

Valles: amplia depresión rodeada por relieves más elevados que sirven de límites
con otros valles vecinos. Hay que distinguir las cuencas fluviales (territorio drenado
por un mismo río, la cual se subdivide en tantas cuencas secundarias como
afluentes tenga) y los interfluvios que son los espacios comprendidos entre dos ríos.
El valle se compone de tálweg y vertientes. En todo valle hay que distinguir entre el
perfil transversal (que puede tener forma de V más o menos abierta, o de U,
también llamado en artesa) y el perfil longitudinal. Las formas de las vertientes que
forman el valle pueden ser simétricas o disimétricas, o rectilíneas, cóncavas,
convexas o mixtas.

Vaguada: línea que marca la parte más honda de un valle y, lógicamente, por donde
circulan las aguas.

Vertiente: superficie inclinada de un relieve; también, pendiente que domina el

talweg de un valle.

1-Qué es una curva de nivel.

Una curva de nivel es una línea curva que sigue los puntos
situados a una misma altitud.
En cartografía se utiliza el término isolínea para designar toda línea que une los
puntos de un mismo valor, de una realidad o fenómeno. Así, una curva de nivel es
una isolínea que une los puntos situados a la misma altitud o cota.

La altitud es la altura de un punto de la superficie terrestre respecto al nivel del mar

o nivel cero.

Una cota es el número que expresa la altitud de un punto en relación al de

referencia (nivel del mar). Una cota puede ser positiva o negativa. Es positiva en los
puntos o cotas situadas por encima del nivel cero. Es negativa en los situados por
debajo del nivel cero. Las cotas negativas se refieren normalmente a los relieves
submarinos.
Las curvas de nivel son llamadas también isohipsas o curvas hipsométricas. Son
isobatas cuando se refiere a líneas de igual profundidad en relación a la superficie
del agua en los océanos, mares, lagos o embalses.
La diferencia de altitud entre dos curvas de nivel consecutivas es constante en un
mismo plano. A esta distancia se la llama equidistancia, y varía según la escala del
plano. Puede haber equidistancias de 1, 2, 5, 10, 25, 50, 100 m, u otro valor
cualquiera.
A fin de facilitar la comprensión de las curvas de nivel, una curva de cada cuatro o
cinco consecutivas es representada con mayor grosor. A estas curvas más gruesas
se las llama curvas maestras.
Cuando las curvas de nivel se representan muy juntas indican que se trata de un
relieve con bastante pendiente. Cuanto más se distancian unas curvas de otras,
más suave es el relieve representado.

2-La representación del relieve

El relieve se representa en los planos, normalmente, a través de las curvas de nivel.

Sin embargo, existen otras maneras de representarlo; unas son más simples, como
en el caso de algunos planos para excursionistas, en los que básicamente se
representan las líneas de cresta, los picos y los fondos de valle o cursos de los ríos
y torrentes; otras suelen ser algo más complejas, al utilizar sombreados, rayados o
dibujos esquemáticos inspirados en las formas reales
3-Perfiles topográficos

Una manera usual de visualizar el relieve son los denominados perfiles

topográficos. Los perfiles topográficos , muestran el diseño en perfil de la superficie
de un terreno a lo largo de una linea dada y seleccionada por nosotros. Nos
centraremos ahora en la manera de realizar estos perfiles topográficos.
BLOQUE 4: INTRODUCCIÓN A LOS SISTEMAS
DE INFORMACIÓN GEOGRÁFICA.(SIG)
1-Qué es un SIG

Es un conjunto de herramientas que integra y relaciona diversos componentes que

permiten la organización, almacenamiento, manipulación, análisis y modelización de
grandes cantidades de datos procedentes del mundo real que están vinculados a
una referencia espacial, facilitando la incorporación de aspectos sociales-culturales,
económicos y ambientales que conducen a la toma de decisiones de una manera
más eficaz.
En el sentido más estricto, es cualquier sistema de información capaz de integrar,
almacenar, editar, analizar, compartir y mostrar la información geográficamente
referenciada. En un sentido más genérico, los SIG son herramientas que permiten a
los usuarios crear consultas interactivas, analizar la información espacial, editar
datos, mapas y presentar los resultados de todas estas operaciones.

Un SIG ha de permitir la realización las siguientes operaciones:

• Lectura, edición, almacenamiento y, en términos generales, gestión de datos

espaciales.

• Análisis de dichos datos. Esto puede incluir desde consultas sencillas a la

elaboración de complejos modelos, y puede llevarse a cabo tanto sobre la
componente espacial de los datos (la localización de cada valor o elemento) como
sobre la componente temática (el valor o el elemento en sí).

• Generación de resultados tales como mapas, informes,

gráficos, etc.

¿Cómo definir un SIG?

-Un SIG puede considerarse como un «mapa de orden superior» entendiendo que
se trata de una forma más potente y avanzada de hacer todo aquello que,
previamente a la aparición de los SIG, se llevaba a cabo mediante el uso de mapas
y cartografía en sentido clásico. Es decir, los SIG representan un paso más allá de
los mapas. No obstante, esta definición resulta en exceso simplista, pues mapas y
SIG no son conceptos equiparables en el contexto actual de estos últimos.
-Un mapa es una representación de un conjunto de datos espaciales y, aunque esta
representación resulta de enorme importancia, en el entorno de un SIG no es sino
un elemento más de una serie de componentes (tales como el software y el
hardware).
-Más aún, un SIG contiene no solo los datos y la representación cartográfica, sino
también las operaciones que
pueden hacerse sobre el mapa, que son partes igualmente de todo el sistema
conformado por el SIG.

-Igual que los textos pasaron del papel al ordenador, los mapas también han dado
ese salto cualitativo con la aparición de los SIG. Sin embargo, el SIG es mucho más
que una nueva forma de cartografía, aunque una función muy importante de ellos es
ayudar a crear mapas en papel. Y junto con esta función, tiene otras que hacen que
en su conjunto un SIG sea una herramienta integradora y completa para trabajar
información georreferenciada.
-Así, un SIG es un sistema complejo que engloba unos elementos conectados, cada
uno de los cuales desempeña una función particular. Estos elementos son: los
datos, los procesos, la visualización, la tecnología y el factor organizativo.
-Por tanto, una definición más precisa de un SIG es “un sistema que integra
tecnología informática, personas e información geográfica, y cuya principal función
es capturar, analizar, almacenar, editar y representar datos georreferenciados”

Funciones y aplicaciones de los SIG.

¿Qué tienen de espacial, entonces, los SIG? PUES LA GEOGRAFÍA!!!

Toda decisión tanto para el individuo como para una empresa privada u organismo
público se ve influenciada de forma directa o indirecta por la Geografía: ¿Dónde
localizar una nueva sucursal u hospital?, ¿qué ruta de reparto
debo seguir para optimizar los recursos?, ¿cuál es el mejor trazado de una carretera
entre dos puntos?. Etc.

En general, los SIG permiten responder a seis grandes cuestiones:

Localización: obtención información sobre un lugar determinado.

Condición: indicación dónde se cumple una serie de condiciones tanto espaciales

como de atributos (características) adecuadas para “algo” que buscamos.

Tendencias: conocimiento de tendencias mediante la comparación de fenómenos

geográficos.

Rutas: cálculo de la ruta óptima entre dos puntos de una red.

Pautas: detección de regularidades espaciales, como patrones de distribución
espacial de un hecho geográfico.

Modelos: simulación de los efectos posibles de fenómenos

geográficos.

La información geográfica: Tipos de datos.

A pesar de la heterogeneidad y enorme variedad de información geográfica del

mundo real, existen dos aproximaciones básicas que permiten simplificar y
modelizar el espacio de modo que pueda ser almacenado y manipulado por un
sistema de informático:

-Modelo Vectorial.
-Modelo Ráster.

La mayoría de los elementos que existen en la naturaleza pueden ser representados

mediante dos formas básicas:

-Formas geométricas (puntos, líneas o polígonos, es decir, vectores) o modelo

vectorial.

-Celdas o cuadrículas (ráster) o modelo ráster. Son formas de ilustrar el espacio

que ayudan a comprender mejor los elementos objeto de estudio según su
naturaleza.

Modelo vectorial:

Utiliza vectores para la descripción de los objetos utilizando coordenadas que

definen espacialmente cada una de las entidades a las cuales se asocian sus
atributos temáticos.

-Fenómenos discretos (vías de comunicación, cubiertas vegetales, usos del

suelo, roquedo, etc.).

-Las propiedades constituyen el criterio de diferenciación de los individuos

geográficos o entidades, representadas por objetos espaciales (puntos, líneas o
polígonos) con una serie de atributos o propiedades.
Modelo ráster:

-Este modelo divide el espacio en una serie de celdas regulares en forma de filas y
columnas.

-Cada celda se denomina píxel y su tamaño determina la resolución geométrica del

modelo, siendo más precisa cuanto menor tamaño tenga.

-Habitualmente, se utiliza para representar fenómenos continuos en el espacio como

la altitud, la pendiente del terreno, la precipitación, etc.

-Su estructura de retícula o malla regular de celdas, cada una con un valor
determinado de la variable representada, facilita operaciones de cálculo o análisis
mediante superposición.
