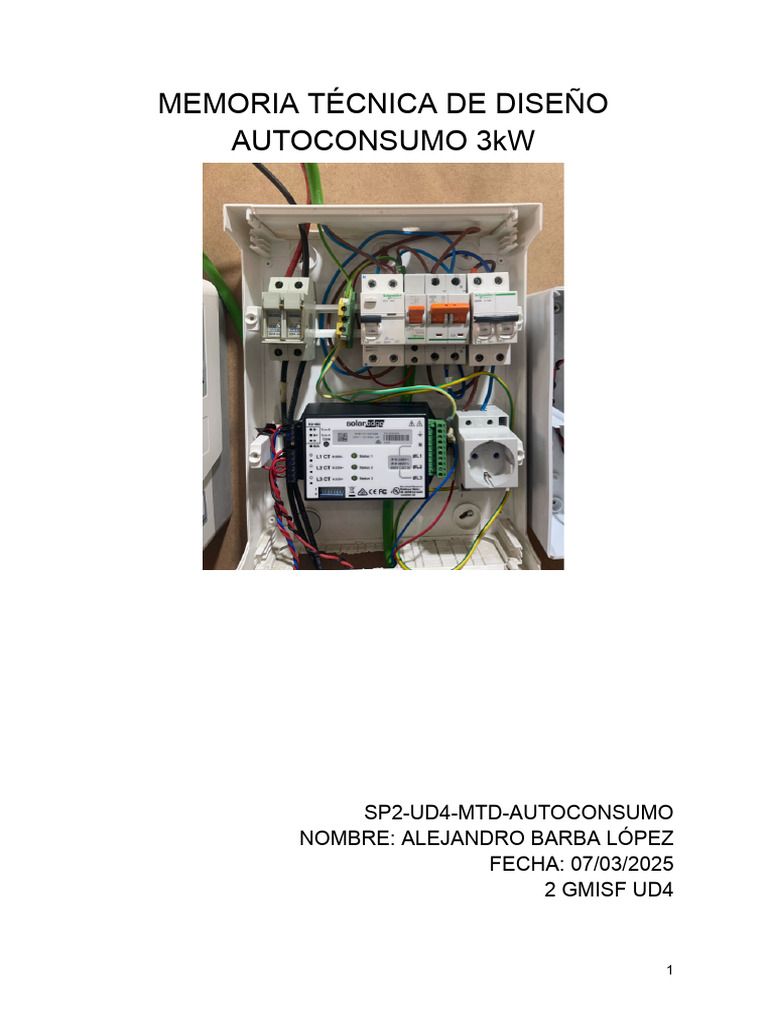

MEMORIA TÉCNICA DE DISEÑO

AUTOCONSUMO 3kW

SP2-UD4-MTD-AUTOCONSUMO
NOMBRE: ALEJANDRO BARBA LÓPEZ
FECHA: 07/03/2025
2 GMISF UD4

1
ÍNDICE.
​ PRÓLOGO
​ 1.- MEMORIA DESCRIPTIVA.
​ 1.1.- Descripción de la instalación.
1.2.- Justificación.
​​ 1.3.- Peticionario.
​ ​ 1.4.- Descripción práctica.
​ 2.- CÁLCULOS Y PARAMETRIZACIÓN.
​ ​ 2.1.- Cálculos.
​ ​ 2.2.- Parametrización.
​ 3.- DIAGRAMA DE GANTT.
​ 4.- PRESUPUESTO.
​ 5.- PLANOS.
​ PLANO Nº 1 - Ubicación.
​ PLANO Nº 2 - Situación.
​ PLANO Nº 3 - Esquema funcional.
​ 6.-ANEXOS.
-​ Fichas técnicas.

2
PRÓLOGO.
DESARROLLO PRÁCTICO.

OBJETIVOS PRÁCTICA: RA1, CE, e y g. RA5, CE a, b, c, d, e, f y g;

- Diferencia una instalación fotovoltaica conectada a red.
- Reconoce los sistemas de telecontrol.
- Realizar el replanteo de la instalación fotovoltaica conectada a red.
-Determina el punto de conexión a la red, según las condiciones reglamentarias establecidas.
- Realiza las operaciones para el montaje de estructuras soporte.
- Monta el circuito general de la instalación fotovoltaica conectada a red en baja o media
tensión.
- Establece las condiciones de interconexión entre los distintos subsistemas eléctricos.
- Controla las operaciones de montaje, fijación y conexiones de la instalación.
- Pone en marcha la instalación.

Realizar el montaje del conjunto inversor, meter, conexión intranet y cuadro para la instalación
solar fotovoltaica de autoconsumo.

●​ Identifica cada uno de los elementos que componen la instalación.

●​ Desarrolla el esquema multifilar de la instalación.
●​ Procede al montaje.
●​ Parametriza la instalación.
●​ Realiza la memoria descriptiva.

DESARROLLO DOCUMENTO (PROYECTO)

Realiza el anteproyecto destinado al estudio de una instalación de autoconsumo de 3 KW

(Inversor solar Edge).
El estudio debe partir de los siguientes parámetros:
- Factura eléctrica. (Se adjunta diagrama en barras de evolución del consumo, en caso de que no
se disponga de factura por parte del alumnado)
- Latitud - El profesor elige la ubicación de la instalación.
- Inclinación de los paneles, según la práctica realizada. Instalación general, orientación sur.
- FS = Diagrama de sombras realizado por el alumnado.
Seguir las instrucciones de cálculo según el pliego de condiciones técnicas del IDAE (7 Cálculo
de la producción anual esperada).
- El estudio se realizará utilizando una hoja de cálculo (Excel, OpenOfiice, Google, etc.). Podrá
estar apoyado mediante Software informático para el cálculo de ISF

CALIFICACIÓN DOCUMENTACIÓN PROYECTO.

- Se califica el trabajo presentado (RA1-CE a, b y e, RA2, a, b y f, RA4-CE a, b y c RA5-CE a y e). Se
da la posibilidad de aumentar la calificación mediante una exposición explicativa por parte del
alumnado aumentando 20% de la nota del presente SP en caso de exposición correcta.

3
1.- MEMORIA DESCRIPTIVA

4
 1.- MEMORIA DESCRIPTIVA
1.1.- Descripción de la instalación.
La instalación está conformada por un inversor SolarEdge SE5000-HD Wave con
una capacidad de 5000 VA, operando a 230V y 50 Hz. Este dispositivo cuenta con
sus respectivas protecciones eléctricas, las cuales se detallan de manera específica
en el esquema multifilar que se adjunta posteriormente para una mejor comprensión
de la configuración del sistema.

Asimismo, el inversor se encuentra conectado a un conjunto de ocho paneles

solares, los cuales fueron sometidos a un proceso de mantenimiento con el objetivo
de optimizar su rendimiento y asegurar su máxima eficiencia. Dicho mantenimiento
incluyó la inspección de su estado general, la limpieza de sus superficies para evitar
la acumulación de suciedad y posibles obstrucciones, así como la verificación de su
correcta conexión dentro del sistema. Estos procedimientos permitieron garantizar el
óptimo desempeño de la instalación fotovoltaica en su conjunto.
1.2.- Justificación.

El presente estudio previo está destinado al estudio técnico de una instalación de

autoconsumo para una vivienda unifamiliar ubicada en el interior del taller 11001 del
complejo Blanco White del centro IES Virgen de los Reyes, Con coordenadas
37.314226, -5.972977. Según Real Decreto 244/2019 por el que se regulan las
condiciones administrativas, técnicas y económicas del autoconsumo de energía
eléctrica.

1.3.- Peticionario.
El presente estudio se realiza en nombre de, Alejandro Barba, Hichan El
Abbassi,Mario Estrabón, Remigio Antonio Lillo , con dirección complejo Blanco
White del centro IES Virgen de los Reyes.

La vivienda posee características favorables para una instalación solar fotovoltaica y

el peticionario presenta la siguiente información de partida recogida en factura
eléctrica Nº 17734 del mes de Marzo

5
6
1.4.- Descripción práctica.

Para llevar a cabo el esquema unifilar de la instalación que teníamos previsto

gestionar, en primer lugar, nos basamos en la información proporcionada por
nuestro profesor, complementándola con el conocimiento y la colaboración de los
integrantes de nuestro grupo de trabajo. Este esquema nos permitió visualizar de
manera clara la disposición y conexión de los diferentes componentes del sistema.

Una vez definido el esquema, procedimos a conectar los paneles solares a la

instalación del inversor. Para ello, fue necesario identificar con precisión los cables
correspondientes dentro de nuestra instalación, garantizando así una conexión
adecuada y segura. Este proceso requirió un análisis detallado de la distribución del
cableado y la verificación de su correcta disposición.

Finalmente, llevamos a cabo la configuración del inversor a través de su aplicación

móvil. Esta etapa fue esencial para el correcto funcionamiento del sistema, ya que
nos permitió ajustar los parámetros necesarios para optimizar su desempeño.
Gracias a la interfaz proporcionada por la aplicación, pudimos realizar la
configuración de manera intuitiva y eficiente, asegurando que la instalación
estuviera

7
2.- CÁLCULOS Y
PARAMETRIZACIÓN.

8
 2.- Cálculos.

2.1.- Cálculos.

9
2.2.- Parametrización.
Para empezar deberemos asegurarnos de que el inversor está apagado (Imágenes
5 y 6) y luego entrar en el menú de configuración manteniendo pulsado la tecla “OK”
(3) durante cinco segundos.

El inversor pedirá una contraseña, la cuál es 12312312 (Imágen 7).

Posteriormente navegaremos por el inversor utilizando las flechas arriba y abajo, OK

para entrar en los menús y la flecha a la izquierda para salir. Con esto en mente
debemos entrar en los siguientes menús.

Comunicación > Conf. RS485-1 > Dispositivo > Dips. Multipl. > Medidor1 >
Medid.DeFactur. (Imagen 8) (Imagen 9) (Imagen 10) (Imagen 11) (Imagen 12)
(Imagen 13)

En el siguiente menú debemos establecer: (Imágenes 14, 15, 16 y 17)

●​ Dispositivo
●​ Protocolo
●​ ID.Disp. <2>
●​ Clasific. CT <50>
●​ Mud.func

10
En este punto nos encontramos con un problema. El inversor nos daba código error
3x6E (Imagen 18). Al buscar el problema en internet dimos con que se trataba de un
fallo de comunicaciones. Así que lo desmontamos y comprobamos que el puerto de
Ethernet se había desconectado, probablemente en alguna sacudida del cable
(Imagen 19).
Lo volvimos a conectar y realizamos de nuevo la parametrización siguiendo los
mismos pasos. Pero nos dió el mismo fallo en el mismo punto.

11
3.- DIAGRAMA DE GANTT.

12
3.- Diagrama de gantt.

13
4.- PRESUPUESTO.

14
Nº FILA REFERENCIA DESCRIPCIÓN MATERIAL UNIDAD CANTIDAD PVC PARCIAL TOTAL
1 MF001 Módulos fotovoltáicos 6 150,00 € 900,00 €
2 INV001 Inversor Pylontech Axpert VM III-3000-24 1 480,16 € 480,16 €
3 BAT001 Batería Lithium Series 48V 2.4 kWh 1 744,15 € 744,15 €
4 IG001 Interruptor general 1 44,95 € 44,95 €
5 ID001 Interruptor diferencial 40A Schneider 1 20,37 € 20,37 €
6 PIA001 Magnetotérmico 10A Schneider 2 5,09 € 10,18 €
7 PIA002 Magnetotérmico 16A Schneider 2 10,86 € 21,72 €
8 CRF001 Cable Rojo H1Z2Z2/K 2 1,85 € 3,70 €
9 CNF001 Cable Negro H1Z2Z2/K 2 1,85 € 3,70 €
10 FC001 Fusible cilíndrico Crady Dyfus ZR-0 10A 2 0,90 € 1,80 €
11 IUM001 Interruptor unipolar emb rápido Simon 1 3,27 € 3,27 €
12 ICM001 Interruptor conmutado Simon 3 3,45 € 10,35 €
13 ECH001 Base de enchufe 16A 3 2,89 € 8,67 €
14 BOM001 Bombilla incandescente 60W 2 1,50 € 3,00 €
15 CN001 Cable negro 2'5 mm 3 0,29 € 0,87 €
16 CA001 Cable azul 2'5 mm 3 0,29 € 0,87 €
17 CVA001 Cable verde/amarillo 2'5 mm 3 0,29 € 0,87 €
18 CGP001 Cuadro general de protección m 1 62,99 € 62,99 €
19 CJS001 Cajillos 2 0,15 € 0,30 €
20 PL001 Portalámparas 2 1,80 € 3,60 €
21 CN002 Cable negro 1'5 mm 2 0,19 € 0,38 €
22 CA002 Cable azul 1'5 mm 2 0,19 € 0,38 €
23 ETH001 Cable Ethernet 1 0,28 € 0,28 €
TOTAL PEM (Presupuesto ejecución material) 2.326,56 €
GASTOS GENERALES 13% 302,45 €
BONIFICACIÓN INDUSTRIAL 6% 139,59 €
TOTAL PRESUPUESTO CONTRATA 2.838,28 €
IVA 21% 596,04 €
Honorario Tecnico 500
Licencia de obra 0
TOTAL PRESUPUESTO CONTRATA 3.934,31 €
5.- BOCETOS, IMÁGENES,
PLANOS.

15
Cableado

16
Producción de los paneles desde la aplicación movil

17
Inversor en funcionamiento

Producción de los paneles desde la aplicación movil

18
RED SOLAR EDGE

TOROIDAL

Nombre Fecha
Dibujado ABL 07/03/2025
IES VIRGEN DE
Comprobado LOS REYES
Escala
Esquema Multifilar
6.- ANEXOS
 INVERSORES
Inversor monofásico
con tecnología HD-Wave
SE2200H, SE3000H, SE3500H, SE3680H,
SE4000H, SE5000H, SE6000H
12-25
AÑOS DE
GARANTÍA

Instalación optimizada con tecnología HD-Wave

Especialmente diseñados para trabajar con los Alta fiabilidad

optimizadores de potencia
Monitorización a nivel de módulo integrada
Puesta en marcha rápida y sencilla
directamente desde tu smartphone usando Instalación en exteriores e interiores
SolarEdge SetApp

Récord de rendimiento Inversor de tensión fija para strings más largos

Extremadamente pequeños, ligeros y fáciles de Función de seguridad avanzada - Protección

instalar contra arco eléctrico integrada

solaredge.com
 Inversor monofásico
con tecnología HD-Wave
SE2200H, SE3000H, SE3500H, SE3680H, SE4000H, SE5000H, SE6000H
SE2200H SE3000H SE3500H SE3680H SE4000H SE5000H SE6000H
APLICABLE A INVERSORES CON NÚMERO DE
SEXXXXH-XXXXXBXX4
COMPONENTE
SALIDA
Potencia nominal de salida CA 2200 3000 3500 3680 4000 5000(1) 6000 VA
Máxima potencia de salida CA 2200 3000 3500 3680 4000 5000(1) 6000 VA
Tensión de salida CA (nominal) 220/230 Vac
Rango de tensión de salida CA 184 - 264,5 Vac
Frecuencia CA (nominal) 50/60 ± 5 Hz
Corriente máxima de salida continua 10 14 16 16 18,5 23 27,5 A
Distorsión Armónica Total (THD) <3 %
Factor de potencia 1, ajustable de -0,9 a 0,9
Monitorización de red, protección contra
funcionamiento en isla, umbrales configurables Sí
por país

ENTRADA
Máxima potencia de CC 3400 4650 5425 5700 6200 7750(2) 9300 W
Sin transformador, sin puesta a tierra Sí
Tensión máxima de entrada 480 Vdc
Tensión de entrada CC nominal 380 Vdc
Corriente máxima de entrada 6,5 9 10 10,5 11,5 13,5 16,5 Adc
Protección contra polaridad inversa Sí
Detección de aislamiento por fallo de puesta a tierra Sensibilidad de 600 kΩ
Rendimiento máximo del inversor 99,2 %
Rendimiento europeo ponderado 98,3 98,8 99 %
Consumo de energía durante la noche < 2,5 W

CARACTERÍSTICAS ADICIONALES
Interfaces de comunicación compatibles RS485, Ethernet, Wifi (opcional), telefonía móvil (opcional), ZigBee (opcional)
Gestión Smart Energy Limitación de exportación
Puesta en marcha del inversor A través de aplicación SetApp utilizando la conexión local Wi-Fi integrada en el inversor
Protección contra arco eléctrico Integrada, Configurable por el usuario (De conformidad con la norma estadounidense UL1699B)

CUMPLIMIENTO DE NORMAS
Seguridad IEC-62109-1/2
IEC61727, IEC62116, EN 50438, VDE-AR-N-4105, VDE 0126-1-1, UTE_C_15-712, G83/2,
Normas sobre conexión a la red
G59/3, CEI-021, ÖNORM, TF3.2.1, C10-11, NRS 097-2-1
Emisiones IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, FCC, parte 15, clase B

ESPECIFICACIONES PARA LA INSTALACIÓN

Salida CA – Diámetro del cable compatible 9-16 mm
CA – Sección del cable compatible 1-13 mm2
Entrada CC 1 x MC4 2 x pares MC4
Dimensiones (Al. x An. x Pr.) 280 x 370 x 142 mm
Ruido < 25 dBA
Peso 7,8 9 10,6 kg
Refrigeración Convección natural
Rango de temperatura de trabajo de -40° a +60° ˚C
Grado de protección IP65 – Exteriores e interiores
(1)
4600VA en Alemania
(2)
7130VA en Alemania
(3)
Maxima potencia de hasta al menos 50°C. Para más información sobre reducción de la potencia, consultar: https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf

© SolarEdge Technologies, Ltd. Reservados todos los derechos. SOLAREDGE, el logo de SolarEdge, OPTIMIZED BY SOLAREDGE son marcas comerciales o registradas de SolarEdge
Technologies, Inc. Cualquier otra marca que se mencione en este documento es propiedad de su correspondiente titular. Fecha: 02/2019/V01/SP EU. Sujeto a cambios sin previo aviso.
