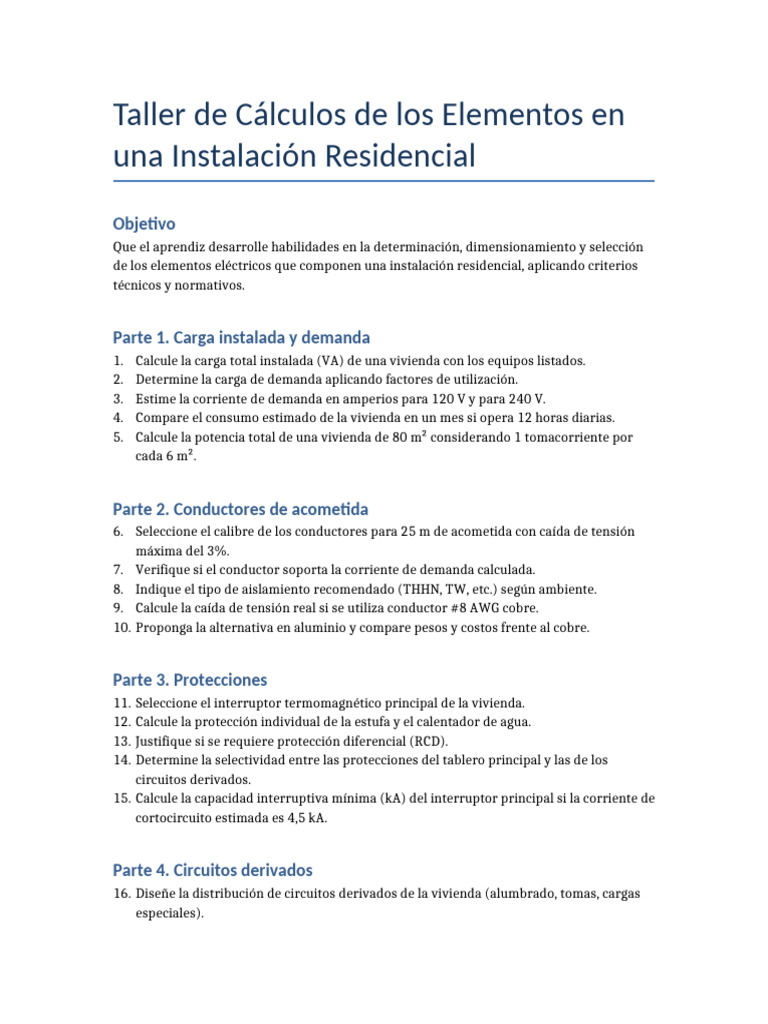

Taller de Cálculos de los Elementos en
una Instalación Residencial
Objetivo
Que el aprendiz desarrolle habilidades en la determinación, dimensionamiento y selección
de los elementos eléctricos que componen una instalación residencial, aplicando criterios
técnicos y normativos.
Parte 1. Carga instalada y demanda
1. Calcule la carga total instalada (VA) de una vivienda con los equipos listados.
2. Determine la carga de demanda aplicando factores de utilización.
3. Estime la corriente de demanda en amperios para 120 V y para 240 V.
4. Compare el consumo estimado de la vivienda en un mes si opera 12 horas diarias.
5. Calcule la potencia total de una vivienda de 80 m² considerando 1 tomacorriente por
cada 6 m².
Parte 2. Conductores de acometida
6. Seleccione el calibre de los conductores para 25 m de acometida con caída de tensión
máxima del 3%.
7. Verifique si el conductor soporta la corriente de demanda calculada.
8. Indique el tipo de aislamiento recomendado (THHN, TW, etc.) según ambiente.
9. Calcule la caída de tensión real si se utiliza conductor #8 AWG cobre.
10. Proponga la alternativa en aluminio y compare pesos y costos frente al cobre.
Parte 3. Protecciones
11. Seleccione el interruptor termomagnético principal de la vivienda.
12. Calcule la protección individual de la estufa y el calentador de agua.
13. Justifique si se requiere protección diferencial (RCD).
14. Determine la selectividad entre las protecciones del tablero principal y las de los
circuitos derivados.
15. Calcule la capacidad interruptiva mínima (kA) del interruptor principal si la corriente de
cortocircuito estimada es 4,5 kA.
Parte 4. Circuitos derivados
16. Diseñe la distribución de circuitos derivados de la vivienda (alumbrado, tomas, cargas
especiales).
17. Determine el número de circuitos necesarios según la NTC 2050.
18. Calcule la corriente de cada circuito derivado.
19. Seleccione el calibre de los conductores para cada circuito.
20. Seleccione el interruptor termomagnético adecuado para cada circuito.
21. Dibuje el diagrama unifilar de los circuitos derivados.
22. Calcule la caída de tensión en un circuito de alumbrado de 30 m con lámparas LED.
Parte 5. Puesta a tierra
23. Indique la sección mínima del conductor de puesta a tierra de equipos.
24. Calcule la varilla de puesta a tierra necesaria para alcanzar ≤25 Ω de resistencia
(aprox.).
25. Explique la importancia de la continuidad de la puesta a tierra en partes metálicas.
26. Determine el calibre del conductor de unión equipotencial principal.
27. Identifique los equipos que requieren conexión directa al sistema de puesta a tierra.
Parte 6. Actividad de consulta normativa
28. Investigue en el RETIE 2024 el artículo que regula la caída de tensión.
29. Investigue en la NTC 2050 el artículo que regula el número máximo de tomacorrientes
por circuito.
30. Investigue los requisitos para protecciones diferenciales en instalaciones residenciales.
31. Identifique los colores permitidos para conductores según RETIE 2024.
32. Señale los requisitos para canalizaciones en PVC en áreas húmedas.
Parte 7. Aplicación práctica y análisis
33. Elabore el plano eléctrico de la vivienda, con simbología normalizada.
34. Proponga un cuadro de cargas con la descripción de cada circuito.
35. Calcule el costo aproximado del cableado total (conductores, canalizaciones).
36. Determine el balance de cargas entre fases si la instalación es bifásica.
37. Explique cómo afectaría un error en el dimensionamiento de conductores a la seguridad
y economía.
38. Realice un análisis de eficiencia energética de la instalación, proponiendo mejoras.
39. Simule la ampliación de la vivienda con un taller eléctrico de 5 kW y determine la
ampliación en la acometida.
40. Explique el procedimiento de prueba y puesta en servicio de la instalación residencial.
