5/04/2023
MAGNA - SIRGAS
Preparado por:
José Luis Gómez Díaz
Ing. Catastral y Geodesta, Esp., Magister

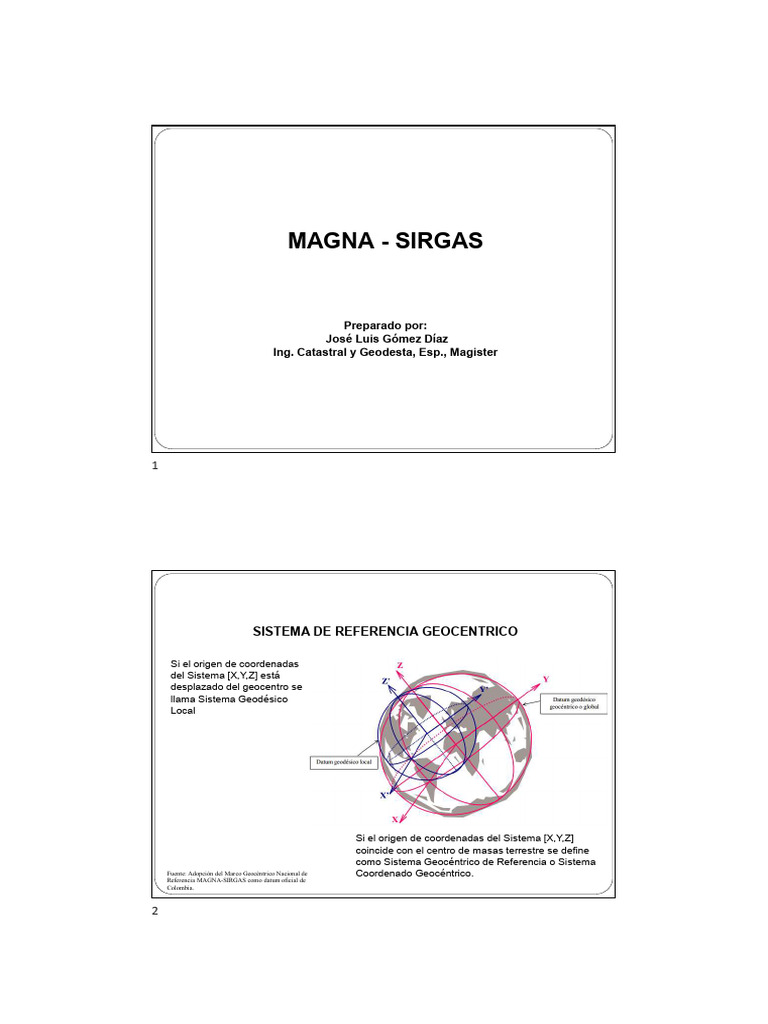

SISTEMA DE REFERENCIA GEOCENTRICO
Si el origen de coordenadas
del Sistema [X,Y,Z] está
desplazado del geocentro se
llama Sistema Geodésico
Local
Si el origen de coordenadas del Sistema [X,Y,Z]
coincide con el centro de masas terrestre se define
como Sistema Geocéntrico de Referencia o Sistema
Fuente: Adopción del Marco Geocéntrico Nacional de Coordenado Geocéntrico.
Referencia MAGNA-SIRGAS como datum oficial de
Colombia.
1
5/04/2023
SISTEMA INTERNACIONAL DE REFERENCIA TERRESTRE
(ITRS: INTERNATIONAL TERRESTRIAL REFERENCE SYSTEM
Sistema geocéntrico
determinado y
mantenido por el
Servicio Internacional
de Rotación Terrestre
y Sistemas de
Referencia (IERS por
su sigla en inglés) por
medio de cooperación
multinacional a nivel
global, con el apoyo
de la IAG y IAU. La
materialización del
ITRS es el ITRF o
marco internacional
de referencia
terrestre.
Origen en el centro de masas terrestre, incluyendo océanos y
atmósfera. Utilidad para calcular las efemérides de los
satélites, garantizando que cualquier punto sobre la tierra
Fuente: Adopción del Marco Geocéntrico Nacional de
Referencia MAGNA-SIRGAS como datum oficial de está en el mismo sistema utilizado por los satélites.
Colombia.
SISTEMA DE REFERENCIA
GEODÉSICO PARA LAS Fuente: https://www.sirgas.org/es/sirgas-
realizations/sirgas-con-network/
AMÉRICAS - SIRGAS
Densificación del ITRF o marco
internacional de referencia
terrestre en América.
Conformado por una red de
más de 200 estaciones
geodésicas de alta precisión
continuas, con cubrimiento
homogéneo del continente (437
activas al 3 de abril de 2023).
SIRGAS-C: Red de cobertura
continental, densificación primaria
del ITRF en Latinoamérica.
SIRGAS-N: Redes nacionales de
referencia, que densifican la red
continental y proveen acceso al
marco de referencia a nivel nacional
y local.
2
5/04/2023
MARCO GEOCENTRICO
NACIONAL DE
REFERENCIA - MAGNA
Sistema de referencia oficial que
reemplazó el Datum BOGOTÁ,
definido en 1941. MAGNA-SIRGAS
garantiza la compatibilidad de las
coordenadas colombianas con las
técnicas espaciales de
posicionamiento, por ejemplo los
sistemas GNSS (Global Navigation
Satellite Systems), y con conjuntos
internacionales de datos
georreferenciados.
Se denomina Magna-Sirgas al estar
referida o ser una densificación de
SIRGAS, y está conformada por 60
estaciones con medición GPS
milimétrica, 6 de funcionamiento
continuo, 8 son vértices SIRGAS.
Fuente: Adopción del Marco Geocéntrico Nacional de
Referencia MAGNA-SIRGAS como datum oficial de
Colombia.
RED MAGNA-ECO
Conjunto de estaciones GNSS (sistema global de navegación por satélite) de
rastreo continuo, distribuidas a lo largo del territorio nacional, recibiendo
información satelital en tiempo real (IGAC, 2023).
RED ACTIVA
https://ider.cundinamarca.gov.co/datasets/c1418695bcec4e1cba9f1d2bb6e6a8c4_0/explore?location=4.208475%2C-74.539210%2C5.65
3
5/04/2023
RED MAGNA-ECO
La Red MAGNA-ECO forma parte de la Red SIRGAS de funcionamiento
continuo (SIRGAS-CON) con 44 estaciones GNSS que se encuentran
registradas en SIRGAS
https://geoportal.igac.gov.co/contenido/datos-abiertos-geodesia
RED MAGNA-ECO
En Colombia, existe un total de
7378 puntos de referencia
distribuidos a lo largo del país.
De estos, con forman la Red
MAGNA-ECO 46 estaciones, y
mas de 25 son vértices SIRGAS.
Las estaciones están
compuestas por 1 antena, 1
receptor, mástil o pilastra para la
monumentación y 1 equipo de
comunicación para la
transferencia de datos al Centro
de Control del IGAC.
https://www.colombiaenmapas.gov.co/?e=-
74.19790397936877,4.606824129536961,-
74.05594002062873,4.715639657991442,4686&b=igac&u=0
&t=25&servicio=6
4
5/04/2023
Debido a la dinámica
MARCO GEOCENTRICO tectónica en Colombia
NACIONAL DE se generan variaciones
REFERENCIA - MAGNA anuales entre 1 y 2 cm
en las coordenadas.
Observación y predicción de los cambios de coordenadas en
la red MAGNA-SIRGAS (Colombia) entre 1995 y 2011.
Fuente: Actualización del modelo de velocidades SIRGAS (Drewesy Sanchez, 2014), Adopción del Marco
Geocéntrico Nacional de Referencia MAGNA-SIRGAS como datum oficial de Colombia.
DIFERENCIA ENTRE DATUM MAGNA-SIRGAS Y DATUM BOGOTÁ
10
5
5/04/2023
ORIGENES CARTOGRÁFICOS
PARA COLOMBIA
Origen de coordenadas es el
punto donde se cortan los
ejes de un sistema de
coordenadas. Para Colombia
se utilizan valores falsos
1.000.000, 1.000.000
referidos a cada uno de los
orígenes utilizados para la
elaboración de la cartografía.
Fuente: Adopción del Marco Geocéntrico Nacional de
Referencia MAGNA-SIRGAS como datum oficial de
Colombia.
11
ORIGENES CARTOGRÁFICOS
PARA COLOMBIA
12
6
5/04/2023
ZONAS DE TRANSFORMACIÓ PARA COLOMBIA ENTRE
DÁTUM BOGOTÁ Y MAGNA-SIRGAS
13
NUEVO ORIGEN CARTOGRÁFICO PARA
COLOMBIA (Res. IGAC 471 de 2020)
Proyección Transversa de Mercator
usando un cilindro (horizontal o
transverso) como superficie de
referencia y secante a la esfera.
Cartografía proyectada y
continua para todo el país.
Fuente: IGAC. https://origen.igac.gov.co/
14
7
5/04/2023
NUEVO ORIGEN CARTOGRÁFICO PARA
COLOMBIA (Res. IGAC 471 de 2020)
Fuente: ABC - Nueva proyección cartográfica
para Colombia «Origen Nacional» (IGAC, 2020).
15
NUEVO ORIGEN CARTOGRÁFICO
PARA COLOMBIA (Res. IGAC 471
de 2020)
Fuente: ABC - Nueva proyección cartográfica
para Colombia «Origen Nacional» (IGAC, 2020).
16
8
5/04/2023
¿ESTO PARA QUE NOS
SIRVE ?
POSICIONAR CORRECTAMENTE LA
INFORMACIÓN GEOGRÁFICA
17
