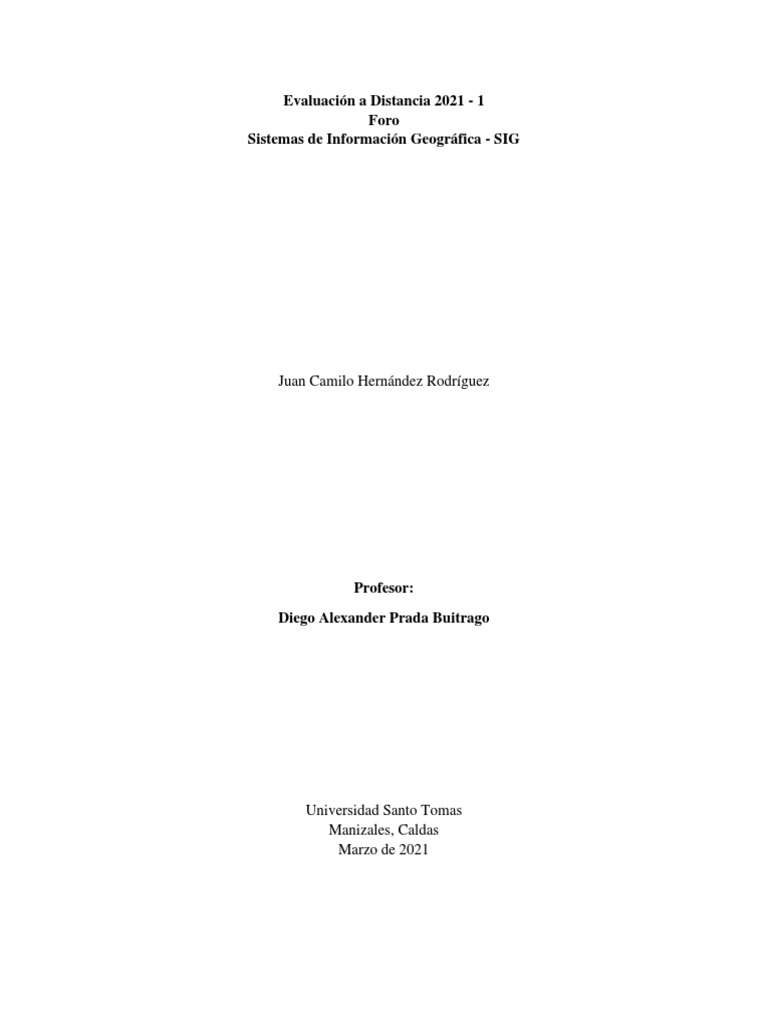

Evaluación a Distancia 2021 - 1

Foro
Sistemas de Información Geográfica - SIG

Juan Camilo Hernández Rodríguez

Profesor:
Diego Alexander Prada Buitrago

Universidad Santo Tomas

Manizales, Caldas
Marzo de 2021
 Desarrollo
La idea es que cada estudiante mencione las coordenadas geográficas, y las coordenadas
cartográficas del lugar que más le gusta o el lugar que más frecuenta (puedes usar Google
Maps) ¿Qué tipo de proyección es la Universal Transversal de Mercator? ¿Qué significa
“WGS 84”? ¿Colombia usa otras proyecciones? ¿Sabes qué datum es el oficial para
Colombia?

Lugar favorito:
Mi lugar favorito se encuentra en el Parque Nacional Tayrona, el cual queda en Santa
Marta en el departamento de Magdalena. En este parque hay un ligar en especial que se
llama cabo San Juan. La ubicación geográfica se observa en las ilustraciones 1 y 2. Este fue
tomado con el software libre de Google Earth Pro. Es necesario decir que este sistema
trabaja ficheros KML los cuales tienen la propiedad de almacenar datos vectoriales. Estos
se utilizan en la decodificación y traslado a coordenadas geográficas CGS en el sistema
WGS 84.

Ilustración 1. Ubicación Colombia. Google Earth Pro.

 El Keyhole Markup Language (KML) está diseñado para guardar datos geográficos y es
un estándar libre creado por el Consorcio Geoespacial Abierto (OGC). Este sistema con el
fin de compartir datos con usuarios que no utilizan GIS y lo cual permite compartir
fácilmente vía internet. Una aplicación de ejemplo es esta de Google Earth Pro o Google
Maps. (ArcMap, 2016)

Ilustración 2. Lugar favorito ubicación Cabo San Juan. Google Earth Pro

Para las coordenadas geográficas es necesario entender que es WGS84. Este es un

sistema de coordenadas mundial y pertenece a la última versión del sistema Geodésico, que
es utilizado en la navegación y la elaboración de cartografía y en adición trabaja con el
sistema de navegación GPS (Sistema de Posicionamiento Global).

Lo más importante es que WGS 84 se compone de 4 sistemas que lo integran en uno solo
y sirve como referencia inicial a la hora de trabajar en GIS. Estos son los siguientes: Un
Elipsoide, Dato Horizontal, Dato vertical y un sistema de coordenadas.

• Elipsoide: es la forma que posee la tierra y sabemos que no es perfectamente

esférica. Lo que hace el sist. WGS84 es que en su programación define un radio en
el ecuador y aplana o achata ese círculo en la parte superior. (Squartecchis, 2019)
• Dato Horizontal: En palabras sencillas es un punto de anclaje en la programación
con respeto al elipsoide y la forma de la tierra. Es decir: DATO HORIZONTE =
Elipsoide + Punto de anclaje. (Squartecchis, 2019)
 • Dato Vertical: este dato simplemente da al usuario una elevación de su posición.
Los aviones no tripulados que realizan el mapeo utilizan el sistema WGS84 con
referencia vertical del elipsoide. (Squartecchis, 2019)
• Sistema de coordenadas: El sistema WGS84 utiliza el meridiano de Greenwich
como el punto de partida (Primer meridiano), claramente para la longitud 0° y las
unidades en grados, adiciona el dato horizontal y por último la unidad angular
(respecto al elipsoide). (Squartecchis, 2019). Es importante anexar que este sistema
de coordenadas tiene un código de referencia único y en los programas de GIS se
encuentra esta llamado EPSG 4326.

Las coordenadas para mi lugar favorito en Cabo San Juan son:

Ilustración 3. Coordenadas geográficas de Cabo San Juan. Google Earth Pro

Para el caso de las Coordenadas UTM de santa marta, es necesario primero explicar que
son y cómo funcionan. Cuando las coordenadas se expresan en forma numérica (unidades
como: metros, pies, kilómetros) toman el nombre de coordenadas proyectadas ya que la
generación de estos datos se tuvo que proyectar en la tierra como si fuera una superficie
plana. Por consiguiente, el sistema UTM (Universal Transverse Mercator) es uno de los
mas utilizados y en el caso de Google Maps lo tiene adaptado a su software. Este divide la
tierra en 60 zonas longitudinales. (Instituto Agustín Codazzi, 2004). Por lo tanto, cualquier
coordenada dentro de estas zonas son convertidas a coordenadas planas relacionadas con la
intersección de la línea del ecuador y la de Greenwich y se mide en metros o kilómetros.
(Dateandtiem, 2021). Luego en el siguiente cuadro, Santa Marta está en la siguiente
ubicación en el plano terrestre:
 Coordenadas UTM de Santa
Marta
Zona UTM: 18P
X: 587430.81152179
Y: 1242723.0401066

Colombia y MAGNA – SIRGAS:

MAGNA – SIRGAS es Marco Geocéntrico Nacional de Referencia, densificación del

Sistema de Referencia Geocéntrica para las Américas. (IGAC, 2020).

El instituto Geográfico Agustín Codazzi utiliza MAGNA- SIRGAS como sistema de

referencia oficial del país. Esto se estable en el articulo 1 de la resolución 068 de 2005. Este
sistema reemplazo a Datum BOGOTÁ que se implemento en 1941. El sistema actual
garantiza la fiabilidad de las coordenadas en el ámbito nacional de las técnicas de
posicionamiento como el GNSS (Global Navigation Satellite Systems) y datos
georreferenciados internacionales. Ahora Colombia utiliza proyecciones y referencias
cartográficas del sistema MAGNA- SIRGAS enlazadas con los datos proporcionados por la
tecnología GNSS más conocida como GPS en el funcionamiento WGS84. (Instituto
Agustín Codazzi, 2004). Este traslado a esta tecnología dio como resultado mayor precisión
en la elaboración de mapas y con mejor resolución en las herramientas de información GIS,
con lo que se cambió la información a la actual desde datum BOGOTA en 1942. Otra
ventaja de otorgo este cambio fue el programa MAGNA-Pro que esta disponible en la
página del IGAC de forma libre y para cualquier usuario, esto con el fin de acercar la
sociedad Colombia a la evolución científica de geoposicionamiento. (Instituto Agustín
Codazzi, 2004). Colombia también trabaja con el elipsoide GRS-80 que utiliza las mismas
especificaciones del elipsoide WGS84. De esta manera el Datum MAGNA- SIRGAS =
Elipsoide GRS-80 (WGS84) + MAGNA. (Instituto Agustín Codazzi, 1999)
 Bibliografía

IGAC. (2020). Resolución 068 de 2005. Por el cual se adopta como único datum oficial de
Colombia en el marco geocéntrico nacional de referencia. Bogotá, Colombia.
Tomado de: http://idesc.cali.gov.co/rcg/RESOLUCION_068_DE_2005.pdf

teandtiem. (2021). Santa Marta, Datos básicos y cifras. Santa Marta, Colombia. Tomado
de: https://dateandtime.info/es/citycoordinates.php?id=3668605

ArcMap. (2016). ArcGis for Desktop. UU.EE. Tomado de:

https://desktop.arcgis.com/es/arcmap/10.3/manage-data/kml/what-is-kml-.htm

Instituto Agustín Codazzi. (1999). Magna. Marco Geocéntrico de Referencia Nacional.

Ministerio de Hacienda y Crédito Público. Subdirección de Cartografía. División de
Geodesia. Santafé de Bogotá, Colombia.

Squartecchis, A. (2019). Virtual Surveyor. What is WGS84?. . Tomado de:

https://support.virtual-surveyor.com/es/support/solutions/articles/1000261351-
qu%C3%A9-es-wgs84-

Instituto Agustín Codazzi. (2004). Aspectos prácticos de la adopción del Marco

Geocéntrico Nacional de Referencia Magna – Sirgas como Datum oficial de
Colombia. Ministerio de Hacienda y Crédito Público. Subdirección de Cartografía.
División de Geodesia. Bogotá, Colombia.
