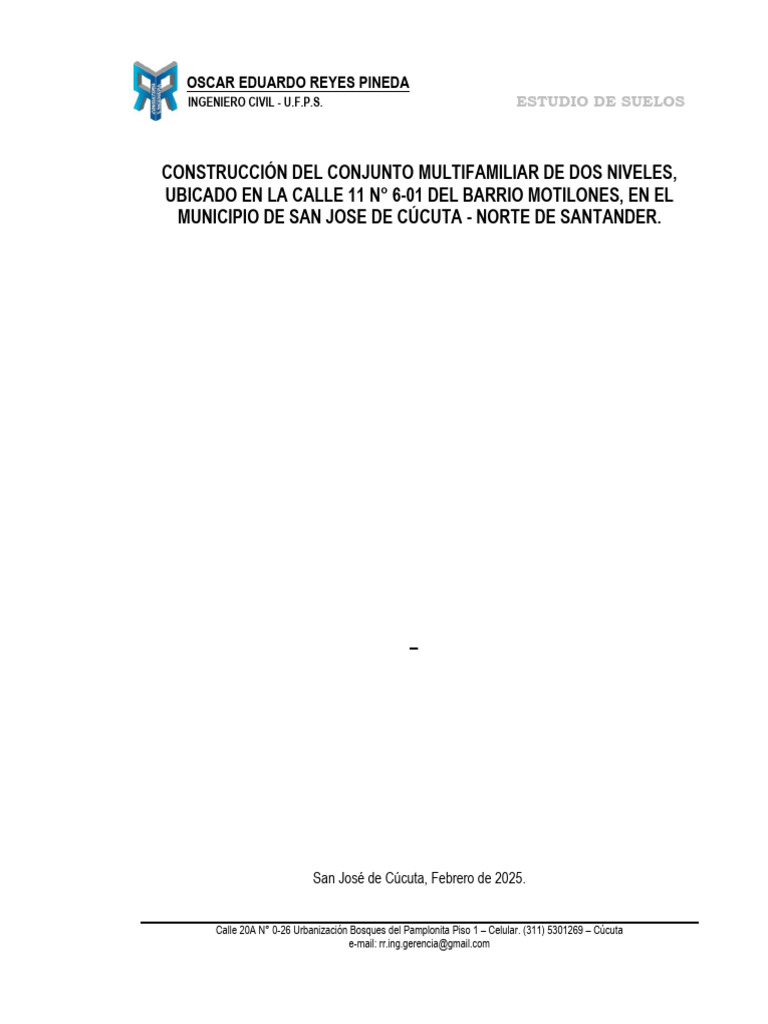

OSCAR EDUARDO REYES PINEDA

INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

CONSTRUCCIÓN DEL CONJUNTO MULTIFAMILIAR DE DOS NIVELES,

UBICADO EN LA CALLE 11 N° 6-01 DEL BARRIO MOTILONES, EN EL
MUNICIPIO DE SAN JOSE DE CÚCUTA - NORTE DE SANTANDER.

COMPONENTE:
ESTUDIO DE SUELOS

CONSULTOR:
ING. OSCAR E. REYES P.
MP. 54202 – 121905 NTS

San José de Cúcuta, Febrero de 2025.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

1. INFORMACIÓN DEL PROYECTO

1.1. NOMBRE DEL PROYECTO.

CONSTRUCCIÓN DEL CONJUNTO MULTIFAMILIAR DE DOS NIVELES, UBICADO EN LA

CALLE 11 N° 6-01 DEL BARRIO MOTILONES, EN EL MUNICIPIO DE SAN JOSE DE CÚCUTA
- NORTE DE SANTANDER.

1.2. INTRODUCCIÓN.

Con el objetivo de conocer los parámetros del suelo, donde se realizará la construcción del
conjunto residencial multifamiliar de dos niveles, se realiza el siguiente estudio de suelos, el cual
permite conocer las características físicas y mecánicas de cada una de las muestras tomadas
mediante la exploración de campo y ensayos de laboratorio, para lo cual se realizó los sondeos
y apiques requeridos dentro del área de estudio, según lo estipulado en el titulo H de la Norma
Técnica Colombiana de Construcciones Sismo Resistentes NSR-10.

En este estudio de suelos se podrá encontrar la información necesaria para la determinación del
tipo de cimentación, capacidad portante del suelo, asentamientos según la Norma Técnica
Colombiana de Construcciones Sismo Resistentes NSR-10 y parámetros sísmicos según sean
necesarios para desarrollar el análisis estructural de la CONSTRUCCIÓN DEL CONJUNTO
MULTIFAMILIAR DE DOS NIVELES, UBICADO EN LA CALLE 11 N° 6-01 DEL BARRIO
MOTILONES, EN EL MUNICIPIO DE SAN JOSE DE CÚCUTA - NORTE DE SANTANDER.

Adicionalmente, anexo a este estudio se encontrarán los ensayos de laboratorios productos de

las muestras tomadas en el sitio del proyecto, para la caracterización y determinación de los
parámetros antes mencionados.

1.3. OBJETIVO DEL ESTUDIO.

Este estudio de suelos tiene como objetivo determinar la capacidad portante, profundidad de
cimentación, recomendaciones constructivas de cimentación en donde se planea realizar la
construcción del conjunto residencial multifamiliar de dos niveles en el barrio Motilones, del
municipio de San José de Cúcuta, departamento de Norte de Santander.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

1.4. LOCALIZACIÓN DEL PROYECTO.

La investigación del suelo es llevada a cabo en Calle 11 N° 6-01 esquina del barrio Motilones,
donde se encuentra el lote donde se planea realizar el proyecto, en el municipio de San José de
Cúcuta, la zona de estudio se encuentra determinada por las siguientes coordenadas
geográficas N 7°55’18” y O 72°31’30”.

Imagen 01. Fotografía satelital de la Zona de Estudio – Fuente: Google Earth.

1.5. DESCRIPCIÓN GENERAL DEL PROYECTO.

En el sitio de investigación, se planea construir un conjunto de tres viviendas unifamiliares de

dos (2) niveles; de acuerdo a los planos arquitectónicos que se adelantan a la fecha esta
estructura tiene características específicas descritas de la siguiente manera: cimentaciones en
concreto reforzado, mampostería confinada en bloque de arcilla, columnas, vigas en concreto
reforzado, placas de entrepiso y cubierta de tipo aligerada.

De acuerdo a los diseños estructurales y arquitectónicos, que se adelantan a la fecha de la

elaboración de este estudio, las estructuras de su tipo presentan las siguientes características
estructurales y de carga:

• Carga máxima teórica aplicada al suelo por apoyo : 250.00 kN

• Separación máxima entre columnas : 4.50 m
• Dimensiones de columnas : 0.30 x 0.30 m

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

2. DESCRIPCIÓN DEL SUBSUELO

2.1. RESUMEN DE LA INVESTIGACIÓN DEL SUELO

Con el fin de conocer las características de suelos en el sitio del proyecto y con base en la
información del sitio, adicionalmente para el tipo de obra que se requiere el estudio de suelos y
de acuerdo a especificaciones de la NSR-10 en su título H. Según la tabla H.3.1-1 la
clasificación de la unidad de construcción se encuentra en la categoría BAJA [construcción hasta
3 niveles], como se observa a continuación:

Teniendo en cuenta la categorización del proyecto, se realizó una exploración que comprende
dos (2) sondeos a profundidades entre 5.10 a 5.20 metros donde se evidenció que el estrato a
esas profundidades se mantenía constante y presentó rechazo, y un apique a una profundidad
de 3.00 metros, los sondeos y apiques fueron ubicados estratégicamente en la zona donde se
va a realizar la construcción del conjunto multifamiliar. Los resultados de las pruebas realizadas
y los perfiles estratigráficos obtenidos se muestran en los anexos de este informe. La imagen 02,
nos muestra la localización de los sondeos realizados dentro de la zona de estudio.

Imagen 02. Ubicación de sondeos en plano geográfico de Zona de Estudio.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

2.2. MORFOLOGÍA Y GEOLOGÍA

Morfología: La morfología del terreno se presenta mediante una superficie levemente inclinada,
desde la vía de acceso principal al lote, la zona de estudio presenta regular vegetación ya que a
sus alrededores y se encuentran árboles de mediana altura.

Geología: En el área de estudio es comprendido por terrazas y aluviones recientes (Qta),

constituidas por material aluvial depositados por corrientes principales superficiales; en
diferentes niveles topográficos.

Los aluviones recientes (Qta), se muestran depositados en forma de terrazas, dejados por las
corrientes superficiales que aún se aprecian en el área, siendo la principal de ellas, el río
Pamplonita.

Estos depósitos están integrados por sobre tamaños de arrastre (de naturaleza ígnea,
metamórfica y sedimentaria), con matriz combinada de grava, arena, limo y arcilla, con
predominio de las dos últimas.

2.3. RESUMEN DE LA INVESTIGACIÓN ADELANTADA EN EL SITIO DEL PROYECTO.

De la exploración en campo previamente descrita (sondeos / apiques) se reconocen los

siguientes perfiles estratigráficos:

SONDEO 01:
Profundidad: 5.10 metros Coord. Geográficas: N 7°55’18.41” O 72°31’30.63”
Muestra Profundidad Descripción del Suelo

- 0.00 – 0.15 m Capa Vegetal - Jardinera

I 0.15 – 1.30 m Arcilla de Baja Plasticidad, Color Marrón Claro,

Consistencia Media.

II 1.30 – 3.40 m Arcilla de Baja Plasticidad, Color Marrón Claro,

Consistencia Media a Dura.

III 3.40 – 5.10 m Grava Arcillosa, Color Marrón, Consistencia Dura.

[Rechazo 5.10 m]

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

SONDEO 02:
Profundidad: 5.20 metros Coord. Geográficas: N 7°55’18.23” O 72°31’30.43”
Muestra Profundidad Descripción del Suelo

- 0.00 – 0.20 m Capa Vegetal - Jardinera

I 0.20 – 1.20 m Arcilla de Baja Plasticidad, Color Marrón Claro,

Consistencia Media.

II 1.20 – 3.60 m Arcilla de Baja Plasticidad, Color Marrón Claro,

Consistencia Media a Dura.

III 3.60 – 5.20 m Grava Arcillosa, Color Marrón, Consistencia Dura.

[Rechazo 5.20 m]

APIQUE 01:
Profundidad: 3.00 metros Coord. Geográficas: N 7°55’18.19” O 72°31’30.47”
Muestra Profundidad Descripción del Suelo

- 0.00 – 0.15 m Capa Vegetal - Jardinera

I 0.15 – 1.30 m Arcilla de Baja Plasticidad, Color Marrón Claro,

Consistencia Media.

II 1.30 – 3.00 m Arcilla de Baja Plasticidad, Color Marrón Claro,

Consistencia Media a Dura.

2.4. CARACTERÍSTICAS FÍSICO MECÁNICAS DEL SUBSUELO.

Para los sondeos realizados, se hicieron la toma de muestras respectivas de cada estrato
presente, con lo que se llevó a cabo una serie de procedimientos de clasificación física y
mecánica con el fin de caracterizar cada estrato, la información resultante de dichos
procedimientos se resume a continuación:

SONDEO 01: Profundidad de Exploración 5.10 metros.

Muestra 1.
Arcilla de Baja Plasticidad, clasificación U.S.C –CL, humedad natural de 9.23%, Presenta un
índice de plasticidad de 21.33% y un peso unitario de 17.50 kN/m3.
Muestra 2.
Arcilla de Baja Plasticidad, clasificación U.S.C –CL, humedad natural de 10.58%, Presenta
un índice de plasticidad de 24.32% y un peso unitario de 17.50 kN/m3.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

Muestra 3.
Grava Arcillosa, clasificación U.S.C –GC, humedad natural de 14.59%, Presenta un índice
de plasticidad de 25.24% y un peso unitario de 17.80 kN/m3.

SONDEO 02: Profundidad de Exploración 5.20 metros.

Muestra 1.
Arcilla de Baja Plasticidad, clasificación U.S.C – CL, humedad natural de 8.59%, Presenta un
índice de plasticidad de 14.26% y un peso unitario de 17.60 kN/m3.
Muestra 2.
Arcilla de Baja Plasticidad, clasificación U.S.C –CL, humedad natural de 9.55%, Presenta
índice de plasticidad de 17.80% y un peso unitario de 17.60 kN/m3. Cohesión de 8.00 kN/m2
y Angulo de fricción interna 24°.
Muestra 3.
Grava Arcillosa, clasificación U.S.C –GC, humedad natural de 13.35%, Presenta índice de
plasticidad de 13.74% y un peso unitario de 17.90 kN/m3.

APIQUE 01: Profundidad de Exploración 3.00 metros.

Muestra 1.
Arcilla de Baja Plasticidad, clasificación U.S.C – CL, humedad natural de 7.63%, Presenta un
índice de plasticidad de 8.49% y un peso unitario de 17.50 kN/m3.
Muestra 2.
Arcilla de Baja Plasticidad, clasificación U.S.C –CL, humedad natural de 12.35%, Presenta
índice de plasticidad de 18.28% y un peso unitario de 17.60 kN/m3.

2.5. NIVEL DE AGUA SUBTERRÁNEA.

En los sondeos realizados, NO se presentó niveles de aguas subterráneas producidas por

corrientes de infiltración, ni por escorrentías, tal como se aprecia en el perfil estratigráfico. Por lo
que es ausente el nivel freático en el área a intervenir.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

3. ANÁLISIS GEOTÉCNICO

3.1. TIPOLOGÍA DE LA CIMENTACIÓN.

La tipología de cimentación a utilizar, será de tipo zapata aislada, la cual se enlazará por medio
de vigas de amarre de cimentación de concreto reforzado, de ahí en adelante se construirá
pedestales y columnas en concreto reforzado que conforman la estructura a construir. La losa de
contrapiso para el primer nivel se dispondrá sobre una capa de base granular compactada no
menor a 30 centímetros de espesor.

Se recomienda para el tipo de cimentación adoptada para el proyecto, un ancho mínimo de

zapata que puede variar en mayor medida a criterio del ingeniero estructural. Por lo tanto, el
ancho mínimo de zapata requerido para el proyecto es:

Ancho mínimo de la zapata para Qmax (B) : 1.00 metros.

El esquema típico de las zapatas aisladas para el proyecto es:

Los aceros de refuerzo, espesor de zapata y dimensiones de pedestales y espesor de la losa de

contrapiso, serán calculados por el ingeniero estructural del proyecto, siempre y cuando tenga
en cuenta las recomendaciones y especificaciones dadas para la cimentación en este informe.

3.2. EFECTOS ASOCIADOS Y OTROS FENOMENOS.

El tipo de suelo encontrado y la naturaleza del proyecto no permiten la existencia de fenómenos

de licuación, colapso, suelos expansivos, suelos erodables, ni efectos asociados con la
vegetación que puedan llegar a afectar la cimentación.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

3.3. EXCAVACIONES Y RIESGOS SOBRE ESTRUCTURAS ADYACENTES.

Las excavaciones del proyecto corresponden sólo a las necesarias para la construcción de las
cimentaciones (zapatas, vigas de amarre de cimentación, pedestales y tuberías de desagüe de
aguas lluvias y sanitarias), dada su profundidad (menor o igual a 2.00 m), las características de
resistencia del suelo presente en el sitio y que dichas excavaciones son de carácter temporales,
se determina que dichas excavaciones no presentarán riesgos por su realización, ni daños sobre
las obras adyacentes.

Por lo tanto, labores adicionales como el entibado o atraque del terreno no son necesarias para
el proceso constructivo de este proyecto.

3.4. POTENCIAL DE EXPANSION DEL SUELO.

Para clasificar el potencial de expansión del suelo presente en la zona de estudio, se tendrá en
cuenta el potencial de expansión de acuerdo a la NSR-10, en la tabla H.9.1-1 “Clasificación de
suelos expansivos”:

Fuente: NSR-10

De acuerdo a la tabla anteriormente descrita y los resultados de los ensayos de las muestras de
laboratorio realizadas a cada una de las muestras, se puede determinar que el potencial de
expansión del suelo es “Bajo a Nulo”.

3.5. ENSAYO DE PENETRACION ESTANDAR (SPT).

Durante la exploración se realizaron ensayos de penetración estándar realizando muestreo

continuo. Con las muestras recuperadas durante el ensayo se obtuvieron las propiedades físicas
de los suelos explorados a partir de la realización de los ensayos de laboratorio.

El ensayo de penetración estándar es un método usado en la perforación de suelos y

estandarizado desde 1958 por la norma ASTM D -1586. Consistiendo básicamente en hincar un

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

tubo de toma de muestras de cuchara partida de 18” (45cm) de largo y dejar caer libremente
sobre él un martillo de 140 lb desde una altura de 30” (76 cm), anotando los golpes necesarios
para la penetración de cada tramo de 6” (15cm). El diámetro interno de la puntera es de 38 mm.
Para los ensayos ejecutados se consideran factores de rechazo, 45 golpes en 6” o menos ó 10
golpes con avance de 0 a 2 cm.

La altura de caída se controla por medio de una guía con accesorio de golpeo y contra golpeo,
adicional tope en 76 cm. Para ninguno de los sondeos se empleó revestimiento a la altura del
ensayo.

Los valores de penetración estándar para los suelos encontrados en la exploración de campo,
varían según la condición de humedad del suelo; según la inspección de campo y por
correlación, se pueden estimar los valores de N (penetración estándar). En la siguiente tabla, se
presenta el resumen de resultados obtenidos mediante el ensayo de SPT.

Prof. g σv u σ'v Factores de Corrección

Sondeo Ncampo 2 2 2 Rs K Cn Ncorr
(m) [kN/m 3] [kN/m ] [kN/m ] [kN/m ] N1 N2 N3 N4
0.60 5 17.50 10.50 0.00 10.50 0.11 1.41 2.35 0.45 1.00 1.00 1.00 5
1.20 11 17.50 21.00 0.50 21.50 0.22 1.41 1.93 0.45 1.00 1.00 1.00 10
1.80 15 17.50 31.50 1.00 32.50 0.33 1.41 1.68 0.45 1.00 1.00 1.00 11
2.40 23 17.50 42.00 1.50 43.50 0.44 1.41 1.50 0.45 1.00 1.00 1.00 16
1 3.00 27 17.50 52.50 2.00 54.50 0.56 1.41 1.36 0.45 1.00 1.00 1.00 17
3.60 32 17.50 63.00 2.50 65.50 0.67 1.41 1.25 0.45 1.00 1.00 1.00 18
4.20 45 17.80 74.76 3.50 78.26 0.80 1.41 1.14 0.45 1.00 1.00 1.00 23
4.80 53 17.80 85.44 4.50 89.94 0.92 1.41 1.05 0.45 1.00 1.00 1.00 25
5.10 R 17.80 90.78 5.00 95.78 0.98 1.41 1.01 0.45 1.00 1.00 1.00 -
0.60 6 17.60 10.56 0.00 10.56 0.11 1.41 2.35 0.45 1.00 1.00 1.00 6
1.20 11 17.60 21.12 0.50 21.62 0.22 1.41 1.93 0.45 1.00 1.00 1.00 10
1.80 19 17.60 31.68 1.00 32.68 0.33 1.41 1.68 0.45 1.00 1.00 1.00 14
2.40 21 17.60 42.24 1.50 43.74 0.45 1.41 1.49 0.45 1.00 1.00 1.00 14
2 3.00 32 17.60 52.80 2.00 54.80 0.56 1.41 1.36 0.45 1.00 1.00 1.00 20
3.60 48 17.60 63.36 2.50 65.86 0.67 1.41 1.25 0.45 1.00 1.00 1.00 27
4.20 57 17.90 75.18 3.50 78.68 0.80 1.41 1.14 0.45 1.00 1.00 1.00 29
4.80 60 17.90 85.92 4.50 90.42 0.92 1.41 1.05 0.45 1.00 1.00 1.00 28
5.20 R 17.90 93.08 5.00 98.08 1.00 0.92 1.00 0.45 1.00 1.00 1.00 -

Tabla 01. Cálculo de Ncorregido

Correlacionando los valores de N corregidos, de acuerdo a las siguientes tablas se clasifican la

consistencia de los suelos, que varían de Muy Consistente a Dura. (Ver tablas 2 y 3).

CONSISTENCIA VALOR N qu (kg/cm 2)

Muy Blanda 0-2 0 - 0.25

Blanda 2-4 0.25 - 0.50
Media 4-8 0.50 - 1.00
Consistente 8 - 15 1.00 - 2.00
Muy Consistente 15 - 30 2.00 - 4.00
Dura > 30 > 4.00
Tabla 02. Valores de Referencia de Consistencia del Suelo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

Prof.
Sondeo Ncorr CONSISTENCIA
(m)
0.60 5 Media
1.20 10 Consistente
1.80 11 Consistente
2.40 16 Muy Consistente
1 3.00 17 Muy Consistente
3.60 18 Muy Consistente
4.20 23 Muy Consistente
4.80 25 Muy Consistente
5.10 - Dura
0.60 6 Media
1.20 10 Consistente
1.80 14 Consistente
2.40 14 Consistente
2 3.00 20 Muy Consistente
3.60 27 Muy Consistente
4.20 29 Muy Consistente
4.80 28 Muy Consistente
5.20 - Dura

Tabla 03. Determinación de consistencia de Suelo según estrato.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

4. PARÁMETROS DE DISEÑO

4.1. PROFUNDIDAD DE APOYO.

Teniendo en cuenta los resultados obtenidos en la presente investigación y las consideraciones

planteadas sobre el proyecto estructural - arquitectónico, se recomienda cimentar sobre el
conglomerado arcilloso color marrón claro, Por lo tanto:

Df = 1.70 metros.

Dicha profundidad de apoyo de la cimentación se toma desde el actual nivel de la edificación

existente. En caso de que el nivel arquitectónico de la nueva edificación varíe con respecto al
nivel actual, esta diferencia será aumentada a la profundidad de apoyo de cimentación dada.

Adicionalmente, se recomienda al llegar a la profundidad de cimentación recomendada fundir un

concreto ciclópeo de una altura mínima igual a 30.00 centímetros con el fin de elevar el nivel de
la cimentación y mejorar las condiciones del suelo base. Posterior fundida de esta base en
ciclópeo se fundirán los elementos estructurales de cimentación de las estructuras. Como se
observa en la siguiente imagen de referencia:

Imagen 03. Esquema básico de profundidad de apoyo.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

4.2. PRESIONES ADMISIBLES (Qa).

La capacidad de soporte por carga del suelo para este tipo de cimentación fue calculada
utilizando el método de resistencia última (Hanzen-Terzaghi).

En el Anexo de este informe se muestran los parámetros de diseño que se tuvieron en cuenta
para el análisis, así como los resultados obtenidos. Para el nivel de cargas que se presentan en
el proyecto, se recomienda utilizar el siguiente valor de presión admisible el cual no excede los
límites de asentamientos:

Capacidad Admisible (Qa) = 184.87 KN/m2

4.3. ASENTAMIENTOS CALCULADOS.

Los asentamientos, para estos valores de presión de contacto y dimensiones de los cimientos,
se encuentran a continuación:

Asentamiento máximo permitido según NSR-10 δpermitido = 0.025 m

Asentamiento máximo presente en la cimentación δe = 0.005 m

δpermitido > δe Cumple.

4.4. CONDICIONES DINAMICAS DEL SUELO BAJO CONDICIONES SISMICAS.

Como parámetros y propiedades dinámicas teóricas para el estrato de suelo presente en el

proyecto, se consideran a continuación:

• Peso Unitario (g) : 1.76 Ton/m3

• Módulo Elástico (E) : 2000 Ton/m2
• Relación de Poisson () : 0.30

Partiendo de éstos parámetros y propiedades dinámicas teóricas se calculan el módulo cortante

del suelo (G) y la velocidad de onda sísmica (V).

• MODULO DE ONDA CORTANTE DEL SUELO (G).

𝐸
𝐺= = 112.64 Ton/𝐦𝟐
2(1+2𝜇)

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

• VELOCIDAD DE ONDA SISMICA (Vs).

∑ 𝑑𝑖
𝑉= √ = 𝟐𝟑𝟒. 𝟏𝟔 𝒎/𝒔𝒆𝒈
𝑑
∑ 𝑖
𝑉𝑠𝑖

4.5. PERFIL DEL SUELO DISEÑO SISMO-RESISTENTE.

El perfil del depósito de suelo en el sitio de exploración, hace referencia a un perfil tipo D, esto
es perfiles de suelos rígidos, que cumplan con el criterio de velocidad de la onda de cortante
360m/s > Vs ≥180m/s; o perfiles de suelos rígidos, que cumplan con cualquiera de los dos
criterios 15 > N ≥ 50, ó 50 > Su ≥ 100 kPa.

Con el fin de considerar los efectos sísmicos locales debido al tipo de suelo, de acuerdo con el
Reglamento de Construcciones Sismo Resistentes de Colombia año 2010 (NSR-10), para el
municipio de San José de Cúcuta en el departamento Norte de Santander, se tendrán en cuenta
los siguientes parámetros:

• Zona de Amenaza Sísmica Alta.

• Coeficiente aceleración pico efectiva - Aa=0.35.
• Coeficiente velocidad pico efectiva - Av= 0.30.
• Perfil de suelos encontrado como Tipo D (perfil de suelos rígidos).
• Coeficiente de amplificación Fa = 1.15 (zona periodos cortos del espectro).
• Coeficiente de amplificación Fv = 1.80 (zona periodos intermedios del espectro).

4.6. CONDICIONES PARA DISEÑO DE ESTRUCTURAS DE CONTENCION.

Al ser necesario la construcción de estructuras de contención para cualquier estructura que se tenga
proyectada. Se recomienda utilizar los siguientes parámetros de la componente friccionante del
suelo.

• Coeficiente de Empuje Activo Ka : 0.40

• Cohesión (C) : 9.00 kN/m2
• Peso Unitario (Promedio) : 17.60 kN/m3
• Peso Unitario (Saturado) : 18.50 kN/m3

Las dimensiones y tipo de estructuras de contención a construir serán determinadas por el ingeniero
estructural, teniendo en cuenta los parámetros anteriormente enunciados.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

5. RECOMENDACIONES TECNICAS

• El suelo presente en las profundidades de cimentación recomendada (Df = 1.70m), debe tener
como mínimo el 95% de compactación de proctor. La compactación se debe chequear mediante
ensayos de densidad de campo por el método del cono y la arena. Verificando esta
compactación se procederá a fundir los elementos estructurales. En caso tal que dicho suelo se
encuentre suelto, este se deberá reemplazar con material de tipo sub base granular y realizar la
compactación respectiva.

• El material de relleno que se utilice en las excavaciones después de fundir los elementos
estructurales puede ser el mismo material de excavación sin que este se encuentre
contaminado, verificando su porcentaje de compactación por medio de ensayos de densidad de
campo por el método del cono y la arena, manejando un porcentaje de compactación mayor o
igual al 95%.

• El material de apoyo para la losa de contrapiso deberá ser material de préstamo de tipo base
granular compactado con un espesor mínimo de 30 centímetros, verificando su porcentaje de
compactación por medio de ensayos de densidad de campo por el método del cono y la arena,
manejando un porcentaje de compactación mayor o igual al 95%.

• Las tuberías de desagües y de aguas lluvias de las estructuras, se recomienda que sean
tuberías de tipo flexibles (PVC) ya que generan menor riesgo de rotura ante eventuales
movimientos del suelo, las cajas de desagües se encuentren impermeabilizadas en sus paredes
y así evitar la infiltración de agua al suelo de fundación.

• Se recomienda, realizar un adecuado diseño y control de los drenajes superficiales, que

garantice la evacuación de las aguas lluvias hacia las zonas de desagüe del lote. Evitando que
el contacto del agua de escorrentía con el suelo de fundación de la estructura altere las
propiedades del mismo. Para tal fin se pueden usar andenes y cunetas en concreto que cumplan
tal fin.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

• Las recomendaciones del presente estudio están basadas en los resultados obtenidos durante la
etapa de exploración y ensayos de laboratorio. Cualquier cambio con relación a lo aquí
consignado, o circunstancia no prevista que se encuentre durante la etapa de construcción de
las estructuras, deberá ser informado oportunamente para introducir las modificaciones, o dar
las recomendaciones adicionales a que haya lugar.

Atentamente;

OSCAR EDUARDO REYES PINEDA

INGENIERO CIVIL - U.F.P.S.
MP. 54202121905NTS

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

ANEXOS

Anexo 01. Cálculo de capacidad de carga y asentamientos elásticos.

RESISTENCIA ÚLTIMA DEL TERRENO; 𝒒𝒖 (𝑲𝒏⁄𝒎𝟐 ), 𝒔𝒆𝒈𝒖𝒏 𝒕𝒆𝒓𝒛𝒂𝒈𝒉Í (𝟏𝟗𝟒𝟑)

Para el cálculo de la resistencia ultima del suelo 𝒒𝒖 , se utilizó la ecuación de Terzaghí (1943) para
suelos arcillosos

Ecuación capacidad ultima para zapata cuadrada según Terzaghí (1943)

𝑄𝑢𝑙𝑡 = 1.30 ∗ 𝐶 ∗ 𝑁𝑐 + 𝛾 ∗ 𝐷𝑓 ∗ 𝑁𝑞 + 0.40 ∗ 𝛾 ∗ 𝐵 ∗ 𝑁𝛾

Dónde:

𝑄𝑢𝑙𝑡 = 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑢𝑙𝑡𝑖𝑚𝑎 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎

𝐶 = 𝑐𝑜ℎ𝑒𝑠𝑖𝑜𝑛 𝑑𝑒𝑙 𝑠𝑢𝑒𝑙𝑜
𝛾 = 𝑝𝑒𝑠𝑜 𝑒𝑠𝑝𝑒𝑐í𝑓𝑖𝑐𝑜 𝑑𝑒𝑙 𝑠𝑢𝑒𝑙𝑜
𝐷𝑓 = 𝑝𝑟𝑜𝑓𝑢𝑛𝑑𝑖𝑑𝑎𝑑 𝑑𝑒 𝑐𝑖𝑚𝑒𝑛𝑡𝑎𝑐𝑖ó𝑛
𝑁𝑐 ; 𝑁𝑞; 𝑁𝛾 = 𝑓𝑎𝑐𝑡𝑜𝑟 𝑑𝑒 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑒𝑛 𝑓𝑢𝑛𝑐𝑖ó𝑛 𝑑𝑒 ∅

C= 9.00 kN/m2 𝛾= 17.60 kN/m3

Nc = 19.32 𝐷𝑓 = 1.70 m
Nq = 9.60 𝛾 ∗ 𝐷𝑓 = 29.92 kN/m2
Nγ = 9.44 B= 1.00 m
Qult = 554.62 kN/m2

PRESIONES ADMISIBLES

La presión admisible es la capacidad del suelo corregido por un factor de seguridad, el cual depende
de la zona del país y de su riesgo sísmico. Se calcula de la siguiente manera:

𝑄𝑢𝑙𝑡
𝑞𝑎 = ≫ 𝑑𝑜𝑛𝑑𝑒 𝐹𝑆 = 3.00
𝐹𝑆
554.62
𝑞𝑎 = ≫ 𝒒𝒂 = 𝟏𝟖𝟒. 𝟖𝟕 𝒌𝑵/𝒎𝟐
3.00

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

ASENTAMIENTOS ELÁSTICOS CALCULADOS, 𝜹𝒆 (𝒄𝒎)

H.4.9.3 — LÍMITES DE ASENTAMIENTOS DIFERENCIALES — Los asentamientos diferenciales

calculados se deben limitar a los valores fijados en la tabla H.4.9-1, expresados en función de 𝑙,
distancia entre apoyos o columnas de acuerdo con el tipo de construcción.

𝑙 = 0.025 𝑚 𝑑𝑒 𝑎𝑠𝑒𝑛𝑡𝑎𝑚𝑖𝑒𝑛𝑡𝑜 𝑎𝑑𝑚𝑖𝑠𝑖𝑏𝑙𝑒. 𝑁𝑆𝑅 − 10

Asentamiento Inmediato:
(1 −  2 )
Se = q B Cs
E
Q= 18.49 Ton/m2
B= 1.00 m
E= 2000 Ton/m2
U= 0.30
Cs= 0.82 m/m
Se = 0.005 m

Las zapatas cumplen con el asentamiento.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

Anexo 02. Registro fotográfico.

Exploración de sondeos

Toma de Muestras - Sondeo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS
Exploración de Apique

Exploración de Apique

Recolección de muestras - Apique

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

Anexo 03. Ensayos de laboratorio.

LISTA DE ENSAYOS DE LABORATORIO REALIZADOS A LAS MUESTRAS

TOMADAS EN EL SITIO, PREPARADAS Y ESTUDIADAS EN EL LABORATORIO DE
SUELOS.

• Descripción de Perfil Estratigráfico

• Ensayo de Granulometría y Clasificación.

• Ensayo de límites de consistencia o de Atterberg.

• Ensayo de Humedad Natural.

• Ensayo de Peso Unitario.

• Ensayo de Corte Directo.

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

DESCRIPCIÓN DEL PERFIL

SECTOR : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

LOCALIZACION: Cúcuta - Norte de Santander
PROFUNDIDAD : 5.10 Metros SONDEO No. : 1

PROFUNDIDAD NIVEL
MATERIAL DESCRIPCIÓN DEL ESTRATO OBSERVACION
(mt.) FREATICO

0.00 - 0.15 Capa Vegetal, Jardinera

Arcilla de Baja Plasticidad,

0.15 - 1.30 Color Marrón Claro,
Consistencia Media.

Arcilla de Baja Plasticidad,

1.30 - 3.40 Color Marrón Claro,
Consistencia Media a Dura.

Grava Arcillosa, Color Marrón,

3.40 - 5.10
Consistencia Dura.

Rechazo 5.10 m

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

DESCRIPCIÓN DEL PERFIL

SECTOR : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

LOCALIZACION: Cúcuta - Norte de Santander
PROFUNDIDAD : 5.20 Metros SONDEO No. : 2

PROFUNDIDAD NIVEL
MATERIAL DESCRIPCIÓN DEL ESTRATO OBSERVACION
(mt.) FREATICO

0.00 - 0.20 Capa Vegetal, Jardinera

Arcilla de Baja Plasticidad,

0.20 - 1.20 Color Marrón Claro,
Consistencia Media.

Arcilla de Baja Plasticidad,

1.20 - 3.60 Color Marrón Claro,
Consistencia Media a Duro.

Grava Arcillosa, Color Marrón,

3.60 - 5.20
Consistencia Dura.

Rechazo 5.20 m

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

DESCRIPCIÓN DEL PERFIL

SECTOR : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

LOCALIZACION: Cúcuta - Norte de Santander
PROFUNDIDAD : 3.00 Metros APIQUE No. : 1

PROFUNDIDAD NIVEL
MATERIAL DESCRIPCIÓN DEL ESTRATO OBSERVACION
(mt.) FREATICO

0.00 - 0.15 Capa Vegetal, Jardinera

Arcilla de Baja Plasticidad,

0.15 - 1.30 Color Marrón Claro,
Consistencia Media.

Arcilla de Baja Plasticidad,

1.30 - 3.00 Color Marrón Claro,
Consistencia Media a Dura.

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

LIMITE LIQUIDO

NÚMERO DE GOLPES 40 35 26 19
NÚMERO DEL RECIPIENTE H19 H14 H03 H26
PESO DEL RECIPIENTE ( Gr. ) 5.67 6.52 6.10 6.41
PESO HÚMEDO ( Gr. ) 23.63 22.10 22.47 22.90
PESO SECO ( Gr. ) 19.68 18.60 18.64 18.92
HUMEDAD ( % ) 28.19 28.97 30.54 31.81

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P17 P23 P7

PESO DEL RECIPIENTE ( Gr. ) 5.80 5.71 5.67
PESO HÚMEDO (Gr. ) 7.30 7.20 6.94
PESO SECO ( Gr. ) 7.17 7.08 6.83
HUMEDAD ( % ) 9.49 8.76 9.48

LIMITE LIQUIDO LIMITE LIQUIDO (%) 30.58

33.00
28.19 29 30.54 31.8 30.576 LIMITE PLASTICO (%) 9.24
1.60
32.00 1.5 1.415 1.28 1.3979
31.00 INDICE DE PLASTICIDAD 21.33
HUMEDAD (%)

30.00
29.00 CLASIFICACIÓN
28.00 AASHTO A-6
27.00
I.G. 12
U.S.C. CL
26.00
10 100
%GRAVA 0.22
25 0.00 No. DE GOLPES %ARENA 15.45
25 ### %FINOS 84.33

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD: 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.
PESO INICIAL: 343.38 PESO DESPUÉS DE LAVAR: 53.80

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 0.00 0.00 0.00 100.00 AASHTO A-6
3/4 " 0.00 0.00 0.00 100.00 I.G. 12
1/2 " 0.00 0.00 0.00 100.00 U.S.C. CL
3/8 " 0.00 0.00 0.00 100.00 GRAVA 0.22
No. 4 0.75 0.22 0.22 99.78 ARENA 15.45
No. 8 0.37 0.11 0.33 99.67 FINOS 84.33
No.10 0.04 0.01 0.34 99.66
No. 16 1.13 0.33 0.67 99.33 I.P. 21.33
No. 20 1.55 0.45 1.12 98.88
No. 30 2.67 0.78 1.90 98.10
No. 40 4.20 1.22 3.12 96.88
No. 60 9.32 2.71 5.83 94.17
No. 100 13.52 3.94 9.77 90.23
No. 200 20.25 5.90 15.67 84.33
FONDO 289.58 84.33 100.00 0.00
343.38 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
####
####
10 1 0.1 0.01
13
9.5
4.8 ####
####
99.8
2.4
2
1.2 99.7
99.7
99.3 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 98.9
98.1
96.9
0.3
0.2
0.1 94.2
90.2
84.3

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] T20 T14 T06

Whumedo+Wrecipiente 204.81 199.73 194.79

Wseco+Wrecipiente 194.11 189.28 184.28

Wrecipiente 74.27 75.04 74.94

Humedad (%) 8.93 9.15 9.61

Humedad Promedio(%) 9.23

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] C6 5cm

W muestra aire grs 285.21

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

1.91
grs/cms^3
Humedad natural % 9.23

Densidad Seca muestra grs/cms^3 1.75

Peso Unitario Humedo Kn/m3 19.11

Peso Unitario Seco Kn/m3 17.50

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 1.30 - 3.40 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

LIMITE LIQUIDO

NÚMERO DE GOLPES 45 36 25 16
NÚMERO DEL RECIPIENTE H04 H20 H23 H27
PESO DEL RECIPIENTE ( Gr. ) 6.78 6.68 5.49 6.59
PESO HÚMEDO ( Gr. ) 19.08 22.57 20.19 21.29
PESO SECO ( Gr. ) 15.96 18.45 16.26 17.26
HUMEDAD ( % ) 33.99 35.00 36.49 37.77

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P03 P21 P15

PESO DEL RECIPIENTE ( Gr. ) 5.59 6.52 6.25
PESO HÚMEDO (Gr. ) 8.15 9.40 9.24
PESO SECO ( Gr. ) 7.88 9.08 8.93
HUMEDAD ( % ) 11.79 12.50 11.57

LIMITE LIQUIDO LIMITE LIQUIDO (%) 36.27

39.00
33.99 35 36.49 37.8 36.275 LIMITE PLASTICO (%) 11.95
1.65
38.00 1.6 1.398 1.2 1.3979
37.00 INDICE DE PLASTICIDAD 24.32
HUMEDAD (%)

36.00
35.00 CLASIFICACIÓN
34.00 AASHTO A-6
33.00
I.G. 13
U.S.C. CL
32.00
10 100
%GRAVA 1.54
25 0.00 No. DE GOLPES %ARENA 9.06
25 ### %FINOS 89.40

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD: 1.30 - 3.40 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.
PESO INICIAL: 531.56 PESO DESPUÉS DE LAVAR: 56.37

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 0.00 0.00 0.00 100.00 AASHTO A-6
3/4 " 0.00 0.00 0.00 100.00 I.G. 13
1/2 " 5.04 0.95 0.95 99.05 U.S.C. CL
3/8 " 0.00 0.00 0.95 99.05 GRAVA 1.54
No. 4 3.15 0.59 1.54 98.46 ARENA 9.06
No. 8 9.20 1.73 3.27 96.73 FINOS 89.40
No.10 3.08 0.58 3.85 96.15
No. 16 10.63 2.00 5.85 94.15 I.P. 24.32
No. 20 5.45 1.03 6.88 93.12
No. 30 5.91 1.11 7.99 92.01
No. 40 4.30 0.81 8.80 91.20
No. 60 5.54 1.04 9.84 90.16
No. 100 2.24 0.42 10.26 89.74
No. 200 1.83 0.34 10.60 89.40
FONDO 475.19 89.40 100.00 0.00
531.56 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 1.30 - 3.40 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] T02 T17 T21

Whumedo+Wrecipiente 180.57 173.65 175.10

Wseco+Wrecipiente 170.50 163.55 165.69

Wrecipiente 74.94 70.49 74.69

Humedad (%) 10.54 10.85 10.34

Humedad Promedio(%) 10.58

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 1.30 - 3.40 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] C01 5cm

W muestra aire grs 288.74

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

1.93
grs/cms^3
Humedad natural % 10.58

Densidad Seca muestra grs/cms^3 1.75

Peso Unitario Humedo Kn/m3 19.35

Peso Unitario Seco Kn/m3 17.50

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD: 3.40 - 5.10 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.
PESO INICIAL: 443.03 PESO DESPUÉS DE LAVAR: 238.77

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 49.47 11.17 11.17 88.83 AASHTO A-6
3/4 " 42.16 9.52 20.68 79.32 I.G. 6
1/2 " 35.26 7.96 28.64 71.36 U.S.C. GC
3/8 " 25.16 5.68 34.32 65.68 GRAVA 38.67
No. 4 19.26 4.35 38.67 61.33 ARENA 15.23
No. 8 18.24 4.12 42.78 57.22 FINOS 46.11
No.10 15.67 3.54 46.32 53.68
No. 16 11.41 2.58 48.90 51.10 I.P. 25.24
No. 20 9.16 2.07 50.96 49.04
No. 30 7.16 1.62 52.58 47.42
No. 40 3.26 0.74 53.32 46.68
No. 60 1.03 0.23 53.55 46.45
No. 100 0.83 0.19 53.74 46.26
No. 200 0.70 0.16 53.89 46.11
FONDO 204.26 46.11 100.00 0.00
443.03 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
88.8
79.3
10 1 0.1 0.01
13
9.5
4.8 71.4
65.7
61.3
2.4
2
1.2 57.2
53.7
51.1 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 49.0
47.4
46.7
0.1 46.5
0.3
0.2 46.3
46.1

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 3.40 - 5.10 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.

[Link] T18 T16 T08

Whumedo+Wrecipiente 178.68 182.98 196.50

Wseco+Wrecipiente 165.88 168.74 180.71

Wrecipiente 74.81 73.61 73.58

Humedad (%) 14.06 14.97 14.74

Humedad Promedio(%) 14.59

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 1
PROFUNDIDAD : 3.40 - 5.10 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.

[Link] C08 5cm

W muestra aire grs 304.36

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

2.04
grs/cms^3
Humedad natural % 14.59

Densidad Seca muestra grs/cms^3 1.78

Peso Unitario Humedo Kn/m3 20.40

Peso Unitario Seco Kn/m3 17.80

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 1.20 - 3.60 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

LIMITE LIQUIDO

NÚMERO DE GOLPES 42 34 25 17
NÚMERO DEL RECIPIENTE H08 H12 H30 H15
PESO DEL RECIPIENTE ( Gr. ) 5.47 5.74 5.59 6.59
PESO HÚMEDO ( Gr. ) 22.95 29.94 26.33 22.55
PESO SECO ( Gr. ) 18.70 23.88 20.90 18.15
HUMEDAD ( % ) 32.12 33.41 35.47 38.06

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P06 P14 P24

PESO DEL RECIPIENTE ( Gr. ) 6.49 5.63 6.21
PESO HÚMEDO (Gr. ) 8.19 7.36 7.92
PESO SECO ( Gr. ) 7.91 7.05 7.61
HUMEDAD ( % ) 19.72 21.83 22.14

LIMITE LIQUIDO LIMITE LIQUIDO (%) 35.49

40.00
32.12 33 35.47 38.1 35.491 LIMITE PLASTICO (%) 21.23
39.00
1.62 1.5 1.398 1.23 1.3979
38.00
INDICE DE PLASTICIDAD 14.26
37.00
36.00
HUMEDAD (%)

35.00
34.00 CLASIFICACIÓN
33.00 AASHTO A-6
32.00 I.G. 9
31.00 U.S.C. CL
30.00
10 100
%GRAVA 0.55
25 0.00 No. DE GOLPES %ARENA 2.11
25 ### %FINOS 97.34

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD: 1.20 - 3.60 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.
PESO INICIAL: 489.69 PESO DESPUÉS DE LAVAR: 13.03

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 0.00 0.00 0.00 100.00 AASHTO A-6
3/4 " 0.00 0.00 0.00 100.00 I.G. 9
1/2 " 0.00 0.00 0.00 100.00 U.S.C. CL
3/8 " 1.28 0.26 0.26 99.74 GRAVA 0.55
No. 4 1.42 0.29 0.55 99.45 ARENA 2.11
No. 8 0.99 0.20 0.75 99.25 FINOS 97.34
No.10 0.20 0.04 0.79 99.21
No. 16 1.25 0.26 1.05 98.95 I.P. 14.26
No. 20 2.03 0.41 1.46 98.54
No. 30 1.05 0.21 1.68 98.32
No. 40 1.12 0.23 1.91 98.09
No. 60 1.74 0.36 2.26 97.74
No. 100 1.09 0.22 2.49 97.51
No. 200 0.86 0.18 2.66 97.34
FONDO 476.66 97.34 100.00 0.00
489.69 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
####
####
10 1 0.1 0.01
13
9.5
4.8 ####
99.7
99.4
2.4
2
1.2 99.2
99.2
99.0 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 98.5
98.3
98.1
0.3
0.2
0.1 97.7
97.5
97.3

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 1.20 - 3.60 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] T01 T13 T23

Whumedo+Wrecipiente 195.49 186.59 198.87

Wseco+Wrecipiente 185.12 177.15 190.20

Wrecipiente 70.67 75.12 73.93

Humedad (%) 9.06 9.25 7.46

Humedad Promedio(%) 8.59

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 1.20 - 3.60 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] C07 5cm

W muestra aire grs 285.14

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

1.91
grs/cms^3
Humedad natural % 8.59

Densidad Seca muestra grs/cms^3 1.76

Peso Unitario Humedo Kn/m3 19.11

Peso Unitario Seco Kn/m3 17.60

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 1.20 - 3.60 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

LIMITE LIQUIDO

NÚMERO DE GOLPES 40 35 25 18
NÚMERO DEL RECIPIENTE H07 H11 H24 H31
PESO DEL RECIPIENTE ( Gr. ) 6.63 5.72 6.68 6.51
PESO HÚMEDO ( Gr. ) 22.95 21.27 23.24 23.29
PESO SECO ( Gr. ) 19.75 18.13 19.50 19.19
HUMEDAD ( % ) 24.39 25.30 29.17 32.33

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P05 P20 P22

PESO DEL RECIPIENTE ( Gr. ) 5.90 6.54 5.47
PESO HÚMEDO (Gr. ) 7.33 7.96 7.45
PESO SECO ( Gr. ) 7.18 7.83 7.24
HUMEDAD ( % ) 11.72 10.08 11.86

LIMITE LIQUIDO LIMITE LIQUIDO (%) 29.02

33.00
24.39 25 29.17 32.3 29.021 LIMITE PLASTICO (%) 11.22
32.00
1.60 1.5 1.398 1.26 1.3979
31.00
INDICE DE PLASTICIDAD 17.80
30.00
29.00
HUMEDAD (%)

28.00
27.00 CLASIFICACIÓN
26.00 AASHTO A-6
25.00 I.G. 11
24.00 U.S.C. CL
23.00
10 100
%GRAVA 0.00
25 0.00 No. DE GOLPES %ARENA 17.15
25 ### %FINOS 82.85

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD: 1.20 - 3.60 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.
PESO INICIAL: 308.93 PESO DESPUÉS DE LAVAR: 52.98

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 0.00 0.00 0.00 100.00 AASHTO A-6
3/4 " 0.00 0.00 0.00 100.00 I.G. 11
1/2 " 0.00 0.00 0.00 100.00 U.S.C. CL
3/8 " 0.00 0.00 0.00 100.00 GRAVA 0.00
No. 4 0.00 0.00 0.00 100.00 ARENA 17.15
No. 8 0.28 0.09 0.09 99.91 FINOS 82.85
No.10 0.14 0.05 0.14 99.86
No. 16 1.30 0.42 0.56 99.44 I.P. 17.80
No. 20 1.57 0.51 1.06 98.94
No. 30 2.56 0.83 1.89 98.11
No. 40 4.22 1.37 3.26 96.74
No. 60 9.19 2.97 6.23 93.77
No. 100 14.81 4.79 11.03 88.97
No. 200 18.91 6.12 17.15 82.85
FONDO 255.95 82.85 100.00 0.00
308.93 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
####
####
10 1 0.1 0.01
13
9.5
4.8 ####
####
####
2.4
2
1.2 99.9
99.9
99.4 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 98.9
98.1
96.7
0.3
0.2
0.1 93.8
89.0
82.9

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 1.20 - 3.60 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] T03 T07 T15

Whumedo+Wrecipiente 180.03 193.68 184.65

Wseco+Wrecipiente 170.65 183.80 174.54

Wrecipiente 74.82 70.50 74.85

Humedad (%) 9.79 8.72 10.14

Humedad Promedio(%) 9.55

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 1.20 - 3.60 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] C02 5cm

W muestra aire grs 287.69

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

1.93
grs/cms^3
Humedad natural % 9.55

Densidad Seca muestra grs/cms^3 1.76

Peso Unitario Humedo Kn/m3 19.28

Peso Unitario Seco Kn/m3 17.60

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

SONDEO No. : 2
MUESTRA No. : 2
PROFUNDIDAD : 1.20 - 3.60 Metros
Ao ( cm^2 ): 17.40 Peso humedo(W1): CONSTANTE
0.081
CARGA Peso seco(W2): ANILLO(Kg/div) :
6.50
sn (Kg/cm^2) :
NORMAL Peso tara(W3):
(Kg): 0.37
Humedad (%): 4.23%

Area
DEFORMACIÓN H DEFORMACIÓN V CARGA t = Q/A TAN F =
CARGA Corregida
(0,001 mm) (0,001 mm) (Kg) (Kg/cm^2) t / sn
(cm2)
0 0 400 0.00 17.400 0.00 0.0000
2 10 391 0.16 17.399 0.01 0.0249
5 20 389 0.41 17.397 0.02 0.0623
10 30 390 0.81 17.396 0.05 0.1246
11 40 391 0.89 17.395 0.05 0.1371
12 50 392 0.97 17.394 0.06 0.1496
15 60 394 1.22 17.392 0.07 0.1870
19 80 394 1.54 17.390 0.09 0.2369
20 100 394 1.62 17.387 0.09 0.2494
21 120 394 1.70 17.385 0.10 0.2619
22 140 393 1.78 17.382 0.10 0.2744
23 160 393 1.86 17.380 0.11 0.2870
25 180 393 2.03 17.377 0.12 0.3119
27 200 393 2.19 17.375 0.13 0.3370
30 250 394 2.43 17.368 0.14 0.3745
33 300 397 2.67 17.362 0.15 0.4121
40 350 401 3.24 17.356 0.19 0.4997
48 400 407 3.89 17.349 0.22 0.5999
52 450 412 4.21 17.343 0.24 0.6501
55 500 418 4.46 17.337 0.26 0.6879
50 600 418 4.05 17.324 0.23 0.6258

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

APIQUE No. : 2
MUESTRA No. : 2
PROFUNDIDAD : 1.20 - 3.60 Metros
Ao ( cm^2 ): 17.40 Peso humedo(W1): CONSTANTE
0.081
CARGA Peso seco(W2): ANILLO(Kg/div) :
9.5
sn (Kg/cm^2) :
NORMAL Peso tara(W3):
(Kg): 0.55
Humedad (%): 4.65%

Area
DEFORMACIÓN H DEFORMACIÓN V CARGA t = Q/A TAN F =
CARGA Corregida
(0,001 mm) (0,001 mm) (Kg) (Kg/cm^2) t / sn
(cm2)
0 0 400 0.00 17.400 0.00 0.0000
5 10 368 0.41 17.399 0.02 0.0426
8 20 365 0.65 17.397 0.04 0.0682
12 30 364 0.97 17.396 0.06 0.1023
15 40 362 1.22 17.395 0.07 0.1279
25 50 361 2.03 17.394 0.12 0.2132
27 60 360 2.19 17.392 0.13 0.2303
30 80 360 2.43 17.390 0.14 0.2559
33 100 360 2.67 17.387 0.15 0.2816
35 120 360 2.84 17.385 0.16 0.2987
38 140 362 3.08 17.382 0.18 0.3243
40 160 362 3.24 17.380 0.19 0.3415
42 180 363 3.40 17.377 0.20 0.3586
45 200 364 3.65 17.375 0.21 0.3842
50 250 367 4.05 17.368 0.23 0.4271
55 300 373 4.46 17.362 0.26 0.4700
69 350 380 5.59 17.356 0.32 0.5898
75 400 387 6.08 17.349 0.35 0.6413
82 450 388 6.64 17.343 0.38 0.7015
95 500 386 7.70 17.337 0.44 0.8130
99 600 385 8.02 17.324 0.46 0.8478

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

APIQUE No. : 2
MUESTRA No. : 2
PROFUNDIDAD : 1.20 - 3.60 Metros
Ao ( cm^2 ): 17.40 Peso humedo(W1): CONSTANTE
0.081
CARGA Peso seco(W2): ANILLO(Kg/div) :
35
sn (Kg/cm^2) :
NORMAL Peso tara(W3):
(Kg): 2.01
Humedad (%): 3.89%

Area
DEFORMACIÓN H DEFORMACIÓN V CARGA t = Q/A TAN F =
CARGA Corregida
(0,001 mm) (0,001 mm) (Kg) (Kg/cm^2) t / sn
(cm2)
0 0 400 0.00 17.4000 0.00 0.0000
2 10 313 0.16 17.3987 0.01 0.0046
4 20 311 0.32 17.3975 0.02 0.0093
8 30 308 0.65 17.3962 0.04 0.0185
12 40 307 0.97 17.3949 0.06 0.0278
16 50 305 1.30 17.3937 0.07 0.0370
22 60 304 1.78 17.3924 0.10 0.0509
25 80 304 2.03 17.3898 0.12 0.0579
29 100 304 2.35 17.3873 0.14 0.0672
32 120 305 2.59 17.3848 0.15 0.0741
35 140 306 2.84 17.3822 0.16 0.0811
38 160 306 3.08 17.3797 0.18 0.0880
42 180 307 3.40 17.3771 0.20 0.0973
49 200 305 3.97 17.3746 0.23 0.1136
59 250 307 4.78 17.3683 0.28 0.1368
68 300 309 5.51 17.3619 0.32 0.1577
78 350 310 6.32 17.3556 0.36 0.1810
89 400 312 7.21 17.3492 0.42 0.2066
99 450 314 8.02 17.3429 0.46 0.2299
112 500 316 9.07 17.3365 0.52 0.2601
109 600 316 8.83 17.3238 0.51 0.2534

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRAFICO ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Conjunto Multifamiliar - 3 Niveles, Barrio Motilones

APIQUE No. : 2
MUESTRA No. : 2
PROFUNDIDAD : 1.20 - 3.60 Metros

ESFUERZO Vs DEFORMACIÓN
2.00
ESFUERZO HORIZONTAL DE CORTE

1.90
1.80
1.70
1.60
1.50
1.40
1.30
1.20
1.10
(Kg/cm ^2)

1.00
0.90
0.80
0.70
0.60
0.50
0.40
0.30
0.20
0.10
0.00
0.0 0.5 1.0 1.5 2.0 2.5 3.0
ESFUERZO NORMAL (Kg/cm ^2)

Cohesión ( C ) : 0.080 Kg/cm2

Angulo de fricción ( f ): 24.00 °
Condición del ensayo Seco al aire
Peso Unitario Húmedo 18.40 Kn/m3
Peso Unitario Seco 17.50 Kn/m3

7.848

0.26 0.37
0.46 0.55
0.52 2.01

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 3.60 - 5.20 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.

LIMITE LIQUIDO

NÚMERO DE GOLPES 40 34 25 13
NÚMERO DEL RECIPIENTE H22 H18 H25 H01
PESO DEL RECIPIENTE ( Gr. ) 5.54 5.74 6.55 5.45
PESO HÚMEDO ( Gr. ) 21.22 24.81 26.08 21.76
PESO SECO ( Gr. ) 18.57 21.45 22.50 18.45
HUMEDAD ( % ) 20.34 21.39 22.45 25.46

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P09 P13 P18

PESO DEL RECIPIENTE ( Gr. ) 6.56 6.49 6.10
PESO HÚMEDO (Gr. ) 8.10 8.55 8.41
PESO SECO ( Gr. ) 7.98 8.38 8.22
HUMEDAD ( % ) 8.45 8.99 8.96

LIMITE LIQUIDO LIMITE LIQUIDO (%) 22.55

26.00
20.34 21 22.45 25.5 22.545 LIMITE PLASTICO (%) 8.80
1.60
25.00 1.5 1.398 1.11 1.3979
24.00 INDICE DE PLASTICIDAD 13.74
HUMEDAD (%)

23.00
22.00 CLASIFICACIÓN
21.00 AASHTO A-6
20.00
I.G. 2
U.S.C. GC
19.00
10 100
%GRAVA 36.06
25 0.00 No. DE GOLPES %ARENA 23.47
25 ### %FINOS 40.47

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD: 3.60 - 5.20 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.
PESO INICIAL: 550.51 PESO DESPUÉS DE LAVAR: 327.74

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 54.26 9.86 9.86 90.14 AASHTO A-6
3/4 " 45.17 8.21 18.06 81.94 I.G. 2
1/2 " 39.41 7.16 25.22 74.78 U.S.C. GC
3/8 " 32.26 5.86 31.08 68.92 GRAVA 36.06
No. 4 27.41 4.98 36.06 63.94 ARENA 23.47
No. 8 22.26 4.04 40.10 59.90 FINOS 40.47
No.10 16.26 2.95 43.06 56.94
No. 16 17.25 3.13 46.19 53.81 I.P. 13.74
No. 20 11.41 2.07 48.26 51.74
No. 30 9.16 1.66 49.93 50.07
No. 40 9.11 1.65 51.58 48.42
No. 60 7.26 1.32 52.90 47.10
No. 100 15.26 2.77 55.67 44.33
No. 200 21.26 3.86 59.53 40.47
FONDO 222.77 40.47 100.00 0.00
550.51 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
90.1
81.9
10 1 0.1 0.01
13
9.5
4.8 74.8
68.9
63.9
2.4
2
1.2 59.9
56.9
53.8 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 51.7
50.1
48.4
0.1 47.1
0.3
0.2 44.3
40.5

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 3.60 - 5.20 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.

[Link] T04 T10 T19

Whumedo+Wrecipiente 192.98 221.58 220.36

Wseco+Wrecipiente 179.29 204.26 203.02

Wrecipiente 75.47 75.14 74.09

Humedad (%) 13.19 13.41 13.45

Humedad Promedio(%) 13.35

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander SONDEO No. : 2
PROFUNDIDAD : 3.60 - 5.20 metros MUESTRA No. : 3
DESCRIPCIÓN : Grava Arcillosa, Color Marrón, Consistencia Dura.

[Link] C3 5cm

W muestra aire grs 302.74

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

2.03
grs/cms^3
Humedad natural % 13.35

Densidad Seca muestra grs/cms^3 1.79

Peso Unitario Humedo Kn/m3 20.29

Peso Unitario Seco Kn/m3 17.90

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD : 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

LIMITE LIQUIDO

NÚMERO DE GOLPES 42 32 25 18
NÚMERO DEL RECIPIENTE H10 H09 H06 H29
PESO DEL RECIPIENTE ( Gr. ) 5.62 5.60 5.39 5.28
PESO HÚMEDO ( Gr. ) 20.84 24.62 20.51 22.77
PESO SECO ( Gr. ) 17.79 20.71 17.30 18.94
HUMEDAD ( % ) 25.06 25.88 26.95 28.04

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P08 P04 P11

PESO DEL RECIPIENTE ( Gr. ) 5.85 5.48 5.46
PESO HÚMEDO (Gr. ) 7.59 7.31 7.10
PESO SECO ( Gr. ) 7.31 7.02 6.86
HUMEDAD ( % ) 19.18 18.83 17.14

LIMITE LIQUIDO LIMITE LIQUIDO (%) 26.87

30.00
25.06 26 26.95 28 26.874 LIMITE PLASTICO (%) 18.38
1.62
29.00 1.5 1.398 1.26 1.3979
INDICE DE PLASTICIDAD 8.49
28.00
HUMEDAD (%)

27.00
CLASIFICACIÓN
26.00 AASHTO A-4
25.00 I.G. 6
U.S.C. CL
24.00
10 100
%GRAVA 0.05
25 0.00 No. DE GOLPES %ARENA 31.39
25 ### %FINOS 68.56

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD: 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.
PESO INICIAL: 256.22 PESO DESPUÉS DE LAVAR: 80.56

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 0.00 0.00 0.00 100.00 AASHTO A-4
3/4 " 0.00 0.00 0.00 100.00 I.G. 6
1/2 " 0.00 0.00 0.00 100.00 U.S.C. CL
3/8 " 0.00 0.00 0.00 100.00 GRAVA 0.05
No. 4 0.12 0.05 0.05 99.95 ARENA 31.39
No. 8 0.71 0.28 0.32 99.68 FINOS 68.56
No.10 0.75 0.29 0.62 99.38
No. 16 1.10 0.43 1.05 98.95 I.P. 8.49
No. 20 1.95 0.76 1.81 98.19
No. 30 3.10 1.21 3.02 96.98
No. 40 4.93 1.92 4.94 95.06
No. 60 13.78 5.38 10.32 89.68
No. 100 23.48 9.16 19.48 80.52
No. 200 30.64 11.96 31.44 68.56
FONDO 175.66 68.56 100.00 0.00
256.22 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
####
####
10 1 0.1 0.01
13
9.5
4.8 ####
####
####
2.4
2
1.2 99.7
99.4
99.0 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 98.2
97.0
95.1
0.3
0.2
0.1 89.7
80.5
68.6

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD : 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] T09 T16 T10

Whumedo+Wrecipiente 167.89 164.37 169.87

Wseco+Wrecipiente 161.44 158.02 163.14

Wrecipiente 76.28 75.81 74.65

Humedad (%) 7.57 7.72 7.61

Humedad Promedio(%) 7.63

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD : 0.15 - 1.30 metros MUESTRA No. : 1
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] C04 5cm

W muestra aire grs 281.14

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

1.88
grs/cms^3
Humedad natural % 7.63

Densidad Seca muestra grs/cms^3 1.75

Peso Unitario Humedo Kn/m3 18.84

Peso Unitario Seco Kn/m3 17.50

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

LIMITES DE CONSISTENCIA O DE ATTERBERG

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD : 1.30 - 3.00 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

LIMITE LIQUIDO

NÚMERO DE GOLPES 45 35 25 15
NÚMERO DEL RECIPIENTE H5 H21 H28 H13
PESO DEL RECIPIENTE ( Gr. ) 6.55 5.84 5.71 6.41
PESO HÚMEDO ( Gr. ) 23.77 21.85 25.63 23.00
PESO SECO ( Gr. ) 19.59 17.85 20.42 18.47
HUMEDAD ( % ) 32.06 33.31 35.42 37.56

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE P1 P10 P16

PESO DEL RECIPIENTE ( Gr. ) 5.60 6.75 5.67
PESO HÚMEDO (Gr. ) 8.00 9.02 7.39
PESO SECO ( Gr. ) 7.65 8.70 7.14
HUMEDAD ( % ) 17.07 16.41 17.01

LIMITE LIQUIDO LIMITE LIQUIDO (%) 35.11

39.00
32.06 33 35.42 37.6 35.11 LIMITE PLASTICO (%) 16.83
38.00
1.65 1.5 1.398 1.18 1.3979
37.00 INDICE DE PLASTICIDAD 18.28
36.00
HUMEDAD (%)

35.00
34.00 CLASIFICACIÓN
33.00 AASHTO A-6
32.00 I.G. 11
31.00 U.S.C. CL
30.00
10 100
%GRAVA 0.07
25 0.00 No. DE GOLPES %ARENA 13.49
25 ### %FINOS 86.45

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

GRANOLUMETRIA - CLASIFICACIÓN

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN: Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD: 1.30 - 3.00 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.
PESO INICIAL: 215.29 PESO DESPUÉS DE LAVAR: 29.18

PESO % % RETENIDO
TAMIZ No. % QUE PASA
RETENIDO RETENIDO ACUMULADO
3" 0.00 0.00 0.00 100.00
2 1/2 " 0.00 0.00 0.00 100.00
2" 0.00 0.00 0.00 100.00
1 1/2 " 0.00 0.00 0.00 100.00 CLASIFICACIÓN
1" 0.00 0.00 0.00 100.00 AASHTO A-6
3/4 " 0.00 0.00 0.00 100.00 I.G. 11
1/2 " 0.00 0.00 0.00 100.00 U.S.C. CL
3/8 " 0.00 0.00 0.00 100.00 GRAVA 0.07
No. 4 0.14 0.07 0.07 99.93 ARENA 13.49
No. 8 2.27 1.05 1.12 98.88 FINOS 86.45
No.10 0.44 0.20 1.32 98.68
No. 16 1.30 0.60 1.93 98.07 I.P. 18.28
No. 20 0.82 0.38 2.31 97.69
No. 30 1.29 0.60 2.91 97.09
No. 40 2.01 0.93 3.84 96.16
No. 60 5.25 2.44 6.28 93.72
No. 100 7.57 3.52 9.80 90.20
No. 200 8.09 3.76 13.55 86.45
FONDO 186.11 86.45 100.00 0.00
215.29 100.00

CURVA GRANULOMETRICA
100.0
90.0 D60(mm)
80.0
D30(mm)
70.0
% QUE PASA

60.0 D10(mm)
50.0
40.0 Cu
30.0 Cc
20.0
10.0
76
64
51 ####
####
#### 0.0
100
38
25
19 ####
####
####
10 1 0.1 0.01
13
9.5
4.8 ####
####
99.9
2.4
2
1.2 98.9
98.7
98.1 TAMAÑO DE PARTICULAS ( m m )
0.8
0.6
0.4 97.7
97.1
96.2
0.3
0.2
0.1 93.7
90.2
86.4

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

HUMEDAD NATURAL

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD : 1.30 - 3.00 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] T8 T9 T24

Whumedo+Wrecipiente 160.17 151.98 154.63

Wseco+Wrecipiente 150.60 143.56 146.04

Wrecipiente 73.93 75.62 75.47

Humedad (%) 12.48 12.39 12.17

Humedad Promedio(%) 12.35

OBSERVACIONES

VoBo:

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

PESO UNITARIO

SECTOR : Conjunto Multifamiliar - 3 Niveles , Barrio Motilones

LOCALIZACIÓN : Cúcuta - Norte de Santander APIQUE No. : 1
PROFUNDIDAD : 1.30 - 3.00 metros MUESTRA No. : 2
DESCRIPCIÓN : Arcilla de Baja Plasticidad, Color Marrón Claro.

[Link] C05 5cm

W muestra aire grs 295.12

Diametro muestra cms 5.00

Altura de la muestra cms 7.60

Area de la muestra cms^2 19.63

7,6cm
Volumen de la muestra cms^3 149.23

Densidad Humeda muestra

1.98
grs/cms^3
Humedad natural % 12.35

Densidad Seca muestra grs/cms^3 1.76

Peso Unitario Humedo Kn/m3 19.78

Peso Unitario Seco Kn/m3 17.60

VoBo

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

COPIA DE MATRICULA PROFESIONAL

VALIDA PARA PROYECTO: CONSTRUCCIÓN DEL CONJUNTO

MULTIFAMILIAR DE DOS NIVELES, UBICADO EN LA CALLE 11 N° 6-01 DEL
BARRIO MOTILONES, EN EL MUNICIPIO DE SAN JOSE DE CÚCUTA - NORTE
DE SANTANDER

OSCAR EDUARDO REYES PINEDA

Ingeniero Civil – Esp. en Estructuras
Matricula Prof. 54202-121905 NTS
C.C. 88.263.769 de Cúcuta

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
 OSCAR EDUARDO REYES PINEDA
INGENIERO CIVIL - U.F.P.S. ESTUDIO DE SUELOS

COPIA DE CEDULA DE CIUDADANIA

VALIDA PARA PROYECTO: CONSTRUCCIÓN DEL CONJUNTO

MULTIFAMILIAR DE DOS NIVELES, UBICADO EN LA CALLE 11 N° 6-01 DEL
BARRIO MOTILONES, EN EL MUNICIPIO DE SAN JOSE DE CÚCUTA - NORTE
DE SANTANDER

OSCAR EDUARDO REYES PINEDA

Ingeniero Civil – Esp. en Estructuras
Matricula Prof. 54202-121905 NTS
C.C. 88.263.769 de Cúcuta

Calle 20A N° 0-26 Urbanización Bosques del Pamplonita Piso 1 – Celular. (311) 5301269 – Cúcuta
e-mail: [Link]@[Link]
