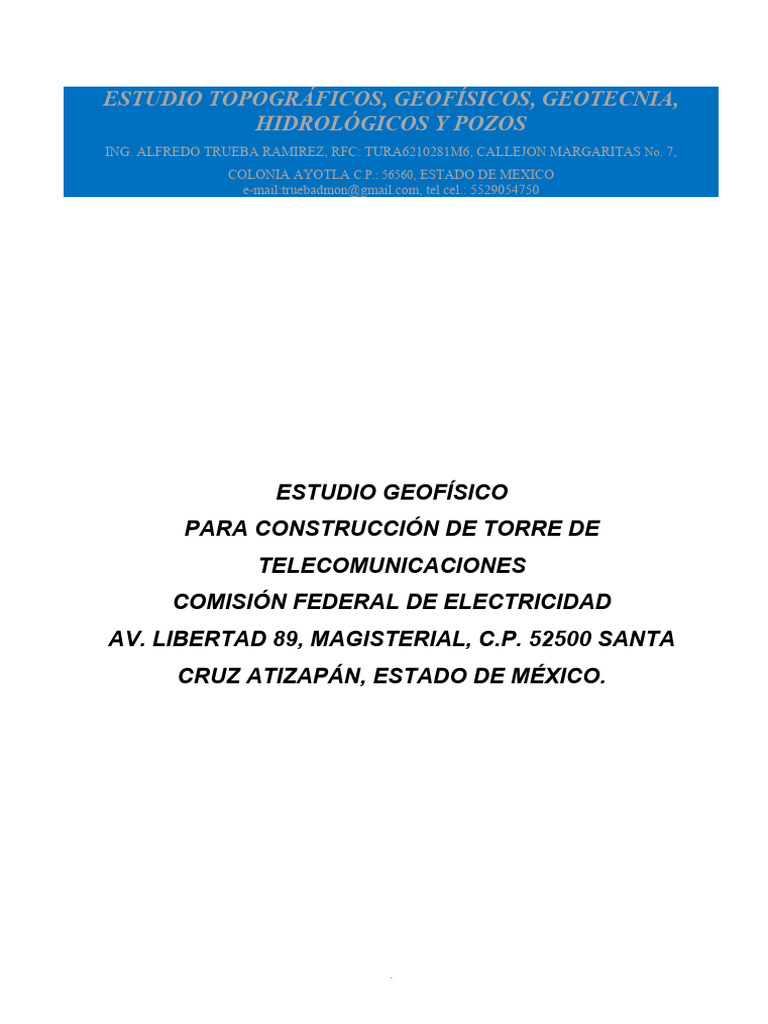

ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,

HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

ESTUDIO GEOFÍSICO
PARA CONSTRUCCIÓN DE TORRE DE
TELECOMUNICACIONES
COMISIÓN FEDERAL DE ELECTRICIDAD
AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA
CRUZ ATIZAPÁN, ESTADO DE MÉXICO.

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

ESTUDIO GEOFÍSICO
PARA CONSTRUCCIÓN DE TORRE DE
TELECOMUNICACIONES
COMISIÓN FEDERAL DE ELECTRICIDAD
AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA
CRUZ ATIZAPÁN, ESTADO DE MÉXICO.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 1

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

ESTUDIO GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD

AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO.

INDICE

1 Introducción 04

2 Objetivos y alcance del estudio 05

3 Geología y antecedentes de la zona de estudio 06

4 Técnica geofísica empleada 07

5 Bitácora de campo 12

6 Equipo empleado 13

7 Tomografía de Resistividad Eléctrica (Adquisición) 14

8 Pseudosecciones y modelos 15

9 Procesamiento 18

10 Resultados e interpretación 19

11 Conclusiones 21

12 Referencias 24

13 Evidencia fotográfica 25

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 2

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

ÍNDICE DE FIGURAS

Figura 01. Mapa de localización de la tomografía de resistividad eléctrica 04

Figura 02. Mapa geológico de los alrededores del volcán nevado de Toluca en la porción poniente. 06

Figura 03. Arreglos electródicos Dipolo-Dipolo y Wenner-Schlumberger empleados en el levantamiento

eléctrico. 07

Figura 04. Arreglo electródico para una TRE y secuencia de mediciones para obtener la pseudosección. 09

Figura 05. Secciones de sensibilidad para el arreglo Wenner-Schlumberger, Polo-Dipolo. 11

Figura 06. Levantamiento de campo en el predio. 14

Figura 07. Pseudosecciones de resistividad aparente de las TRE01 torre localidad Atizapán. 16

Figura 08. Modelo de bloques empleado para la inversión de resistividades en TRE01. 17

Figura 09. Perfil de resistividad invertido. 17

Figura 10. Resistividad de rocas, suelos y minerales. (Loke, 2010). 20

Figura 11. Resistividad de rocas, suelos y minerales (Palaky, 1987). 20

Figura 12. Filtraciones 21

Figura 13 Resultado de la TRE01 respecto al plano del predio. 22

Figura 14. Fracturas vecinas alrededor del sitio de estudio. 23

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 3

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

1. INTRODUCCIÓN

Atendiendo a su amable solicitud se realiza un estudio de geofísico en torre de

comunicaciones, av. libertad 89, magisterial, C.P. 52500 Santa Cruz Atizapán, estado
de México.

Se llevó a cabo tomografía de resistividad eléctrica. Dicho estudio ayudara en la

caracterización geológica y estructural del subsuelo a lo largo del sitio de estudio. (Fig.
01).

El predio por estudiar se ubica en municipio Atizapán, 448676.92 m E – 2121211.97

mN
, estado de México.

Los estudios geofísicos de resistividad han sido ampliamente empleados, tanto para
caracterizar unidades litológicas (Molano et al., 1990), así como para resolver
problemas ambientales e ingenieriles (Atekwana et al., 2000; Batayneh, 2005), esto
debido a su fácil implementación y una gran profundidad de investigación o bien a la
rápida caracterización horizontal y vertical a lo largo de Tomografías de Resistividad
Eléctrica (TRE). Esta versatilidad permite satisfacer los requerimientos especificados
para este proyecto.

TRE 1

Figura 01. Mapa de localización de la tomografía de resistividad eléctrica

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 4

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

2. OBJETIVOS Y ALCANCE DEL ESTUDIO

El propósito de los estudios geofísicos es determinar las propiedades físicas de la

tierra por medio de mediciones indirectas de las mismas, en este caso la resistividad
del subsuelo distribuida de manera bidimensional. La resistividad del subsuelo se
asocia a diferentes parámetros geológicos tales como contenido mineral y/o de
fluidos, porosidad, grado de saturación de la roca, etc.

Esto permite emplear dichos estudios en investigaciones geotécnicas, mineras,

hidrológicas y ambientales. En el presente estudio, los objetivos se centran en:

• Caracterizar las litologías del subsuelo

• Identificar si hay presencia de escurrimientos, fallas, cavernosidades.

Para cumplir con lo anterior se ha propuesto 1 ensaye de Tomografía de Resistividad

Eléctrica (TREn), empleando una combinación de arreglos Wenner – Schlumberger
y Polo – Dipolo. La distribución y longitud de los TRE obedeció de tal forma que se
ubicarán en la periferia del predio para cubrir la mayor área del mismo.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 5

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

3. GEOLOGÍA Y ANTECEDENTES DE LA ZONA DE ESTUDIO

La zona de estudio se localiza en el municipio de Atizapán forma parte de la provincia

fisiográfica denominada Eje Neovolcánico y a la subprovincia Lagos y Volcanes de
Anáhuac.

Actualmente, Santa Cruz Atizapán se localiza en las coordenadas extremas de la

municipalidad son: latitud norte: del paralelo 19° 09’ 42”, al paralelo 19° 11’ 13”, longitud
oeste del meridiano de Greenwich: del meridiano 99° 28’ 29”, al meridiano 99° 31’ 10”.
Es uno de los 122 municipios que conforman el Estado de México, pertenece a la
Región I: Toluca, y al distrito judicial y rentístico de Tenango del Valle.
Limita al norte con Tianguistenco, al sur con Almoloya del Río y San Antonio la Isla, al
este con Tianguistenco y al oeste con San Antonio la Isla. Tiene una extensión territorial
de 8.42 km2; el límite de mayor longitud es de 4.02 km con Almoloya del Río y el menor
de 1.02 km, con San Antonio la Isla (González y Velasco, 2015: 177).

La región es llana, con excepción de dos pequeñas elevaciones que no sobrepasan

los treinta metros de altura, denominadas el Tepiolol (o Tepiololco) y La Loma. La
cabecera se asienta en una altitud de 2,592 msnm. La altura máxima del cerro de
Tepiolol, o de La Campana, es de 2,640 msnm, está ubicado al poniente de la cabecera
municipal. Fig. 02.

SITIO DE ESTUDIO

Figura 02. Mapa geológico de los alrededores del volcán nevado de Toluca en la porción poniente.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 6

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

4. TÉCNICA GEOFÍSICA EMPLEADA

A continuación, se describe brevemente la técnica geofísica empleada en la campaña

de adquisición, de acuerdo con las características del Proyecto.

Las mediciones de resistividad se realizan inyectando corriente en el suelo por medio

de dos electrodos de corriente (C1, C2) y midiendo la diferencia de voltaje
resultante en dos electrodos de potencial (P1, P2). A partir de los valores de corriente
(I) y voltaje (V) se estima una resistividad aparente (ρa)
𝑉

𝜌𝑎 = 𝑘
𝐼
donde k es un factor geométrico que depende del arreglo en que se acomoden los
cuatro electrodos (Fig. 03).

El resistivímetro generalmente muestran valores de resistencia R=V/I, por lo que en la

práctica se calcula como Pa= Kr (resistividad aparente). Dicho valor de resistividad no
es el valor real del subsuelo, sino un valor “aparente” que representa la resistividad en
un suelo homogéneo. La relación entre la resistividad aparente y la resistividad
verdadera se obtiene por medio de métodos de inversión matemática, llevados a cabo
por una computadora.

Figura 03. Arreglos electródicos Polo-Dipolo y Wenner-Schlumberger empleados en el

levantamiento eléctrico.

Donde “a” es la separación entré electrodos y “n” estará asociado a un múltiplo de “a”.

La tomografía de resistividad eléctrica (TRE) es una implementación bidimensional

de un levantamiento eléctrico, la cual parte de un modelo 2D donde se miden cambios
de resistividad en las direcciones vertical y horizontal a lo largo de la línea del
levantamiento.
En este caso, se asume que la resistividad no cambia en la dirección
perpendicular al tendido. Este tipo de levantamientos se lleva a cabo empleando
ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 7

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

un gran número de electrodos (24 o más), conectados a un cable inteligente, el cual

a su vez está conectado a una consola en donde se tienen registrados el tipo de
arreglo a emplear, número de electrodos, espaciamiento, etc.

Para este caso en particular se empleó una combinación de arreglos, el arreglo

Wenner-Schlumberger y el Dipolo-Dipolo, esta combinación de arreglos nos permitirá
tener una mejor relación señal-ruido y combinar la cobertura horizontal y vertical. La
obtención de una TRE implica realizar mediciones de manera bidimensional. En la
figura 04 se muestra una posible secuencia de mediciones para un arreglo Wenner-
Schlumberger con 28 electrodos.

En este ejemplo, el espaciamiento entre electrodos será “a”. La consola comenzará a

medir con los electrodos del 1 al 4, los cuales se emplearán como C2, C1, P1, P2,
respectivamente y asignarán un punto de atribución a la estación 1. Para la segunda
medición se emplean los electrodos del 2 al 5 con C2, C1, P1, P2, respectivamente y
asignaran un punto de atribución a la estación 2. Las mediciones se repiten hasta
emplear los 52 electrodos. Una vez terminadas las mediciones con espaciamiento
“1a”, se repetirá el proceso para una abertura de “2a”, indicando un segundo nivel de
mediciones, en el cual la secuencia de mediciones es la misma variando el
espaciamiento. Esta secuencia de mediciones continúa hasta agotar los niveles de
medición, tomando en cuenta que el número de mediciones disminuye al aumentar el
espaciamiento entre electrodos, esto último está ligado al tipo de arreglo empleando
en el levantamiento. La adquisición de datos para un arreglo dipolo-dipolo es similar
simplemente se cambia el arreglo a la forma de la fig. 03.

La distribución de las mediciones y sus valores de resistividad aparente se conocen

como pseudosección, y brinda una idea de la calidad de las mediciones o bien, si el
método está siendo resolutivo, o si el resistivímetro está llevando de manera
adecuada las mediciones (Fig. 04).

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 8

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

Figura 04. Arreglo electródico para una TRE y secuencia de mediciones para obtener la
pseudosección.

La metodología para llevar a cabo una TRE puede resumirse como:

1. Medir la longitud de la zona a estudiar con una cinta métrica para definir la
longitud de la TRE, así como la geometría del arreglo de acuerdo a los
objetivos del levantamiento.

2. Elegir un arreglo, número de electrodos a emplear, número de mediciones,

y error tolerable. Dicho arreglo es programable y se configura en el
resistivímetro o bien se carga previo a realizar el estudio.

3. Se realiza la medición de campo, el equipo lo hace de manera

automática. La secuencia de mediciones se realizará empleando 4
electrodos a la vez que se van desplazando a lo largo de la línea, variando
posición y abertura (Fig. 04).

4. Al término de la medición se grafica la pseudosección para verificar la

calidad de las mediciones.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 9

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

Algunas consideraciones adicionales al momento de realizar una TRE son:

• Los electrodos deben estar enterrados por los menos 30 [cm], estar firmes
sobre el suelo y de preferencia “bañarlos” con agua salada para una mejor
conducción.

• Se emplearon electrodos de 0.60 [m] de longitud para incrementar el área de

contacto y poder obtener una medición confiable de la resistividad.

• Los cables inteligentes deben estar bien estirados o en su defecto dispuestos

en forma de mariposa, esto con la finalidad de evitar caídas de potencial y
generación de campos magnéticos secundarios.

• La profundidad de investigación depende del largo de la TRE y no del número

de electrodos; sin embargo, un mayor número de electrodos en el mismo largo
permite una mejor resolución lateral.

La profundidad media de investigación estará en función de la geometría del arreglo

y la distribución de los datos. Para ambos arreglos (Wenner-Schlumberger y Polo-
dipolo) la profundidad media de investigación es de aproximadamente 20% de la
longitud total del tendido.

Otro aspecto importante de considerar es la sensibilidad del arreglo, que está en

función de los cambios tanto laterales como horizontales y que tan confiables son las
mediciones más profundas. Igualmente, está gobernada por el factor geométrico y la
geometría del arreglo. El arreglo Wenner-Schlumberger es ampliamente usado en
TRE debido a que es moderadamente sensible a cambios horizontales y verticales.
Por lo tanto, el arreglo da buenos resultados en el mapeo de estructuras verticales
como horizontales tales como diques, cavidades y en el mapeo de estructuras
horizontales como sills o capas sedimentarias. Por otro lado, el arreglo dipolo-dipolo
es ampliamente usado en TRE debido a que es muy sensible a cambios horizontales
de resistividad, sin embargo, es relativamente insensible a cambios verticales de
resistividad. Por lo tanto, el arreglo da buenos resultados en el mapeo de estructuras
verticales tales como diques y cavidades, pero pobres resultados en el mapeo de
estructuras horizontales como sills o capas sedimentarias (Loke., 2010).

Si se observa la Fig. 05 se puede apreciar que el arreglo Wenner-Schlumberger es

muy sensible bajo los pares de electrodos, y que dicha sensibilidad se mantiene
conforme aumenta el factor de separación “n”, por lo que la sensibilidad estará
ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 10

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

gobernada por los factores “n” y “a “. Para el arreglo Dipolo-Dipolo se puede apreciar
que el arreglo es muy sensible bajo los pares de electrodos, pero que dicha
sensibilidad disminuye conforme aumenta el factor de separación “n”, por lo que la
sensibilidad estará gobernada por los factores “n” y “a “. Una desventaja adicional de
este arreglo es que la sensibilidad disminuye bastante en profundidad por lo que los
resultados a profundidad son menos confiables. De este análisis podemos apreciar
que la combinación de arreglos nos permitirá obtener una señal que tendrá una
buena sensibilidad tanto horizontal y vertical, así como una buena señal a
profundidad.

Figura 05. Secciones de sensibilidad para el arreglo (izq) Wenner-Schlumberger y (der) Dipolo-Dipolo (Loke,
2010).
Secciones de sensibilidad con (a) n=1, (b) n=2, (c) n=4 y (d) n=6

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 11

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

5. BITÁCORA DE CAMPO

Los ensayes geofísicos se llevaron a cabo el jueves 25 de abril de 2024. Se realizó

un ensaye de Tomografía de Resistividad Eléctrica (TRE) cuyas características se
describen en la Tabla 01. La distribución del perfil se realizó a lo largo del predio para
intentar cubrir la mayor área posible, se ubicó en forma longitudinal teniendo una
orientación P a O.

El predio se ubica en municipio Atizapán, 448676.92 m E – 2121211.97 m N, estado

de México.

Debido a que el predio es un área abierta se llevó en el sentido longitudinal. Es

necesario mencionar que el predio se encontraba sin edificaciones, piso de terreno
natural (prado) en casi a todo lo largo de la TRE´s. Por último, es necesario
mencionar que el terreno presenta desniveles, aun así, no fue necesario realizar un
levantamiento topográfico para el perfil.

En la Tabla 02 se muestran las ubicaciones de los estudios geofísicos. Para las TRE
se indica el electrodo inicial y final.

Tabla 1. Descripción de las líneas de TRE.

Separación Profundidad Ubicación

Número de Longitud
Línea electródica máx. estimada
electrodos [m]
[m] [m]
TRE-01 156 3 40 65 PONIENTE - ORIENTE

Tabla 2. Ubicación de las TRE (puntos iniciales y finales).

Línea/Medición PUNTO LATITUD LONGITUD X [UTM] Y [UTM]

inicio TRE 01 19°11'0.95"N 99°29'17.42"O 2121214.00 m N 448676.00 m E
fin TRE 01 19°11'0.36"N 99°29'16.43"O 2121196.00 m N 448705.00 m E

*proyección utilizada WGS84, Zona 14N

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 12

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

6. EQUIPO EMPLEADO

Para realizar los estudios geofísicos se empleó el siguiente equipo

• Resistivímetro de la marca MCMILLER 400D

• 2 taladros con broca para concreto

• 58 electrodos de acero inoxidable de 40 [cm]

• Cables inteligentes

• 800 metros de cable no. 16

• 4 masetas de 10 lbs.

• 4 radios Motorola de corto alcance incluye baterías recargables

• 3 cinta de 100 [m]

• 1 generador eléctrico

• 1 GPS de mano de la marca Garmin, modelo Dakota 20, con resolución

horizontal de ± 3 [m]

• 1 computadora portátil

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 13

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

7. TOMOGRAFÍA DE RESISTIVIDAD ELÉCTRICA

Como se mencionó previamente, la elección del mejor tipo de arreglo para un

levantamiento eléctrico dependerá del tipo de estructura a ser estudiada, la sensibilidad
del resistivímetro y el nivel de ruido de fondo de la zona de estudio.

En este caso el objetivo del levantamiento es identificar la litología del subsuelo, a que
profundidad hay la presencia de escurrimientos, fallas o cavernosidades.

Se realizó el tendido con una combinación de arreglos Wenner-Schlumberger y

Polo- Dipolo. El tendido se dispuso de manera longitudinal del lindero del predio, el
(TRE 01).

Se realizaron las perforaciones mencionadas, se clavaron los electrodos y

posteriormente se tendieron los cables. Se programó el equipo con las secuencias
propias del arreglo elegido y se comenzó con la adquisición de los datos. Al momento
de realizar el ensaye de TRE se tomaron en cuenta varios detalles como: parte
aguas, escurrimientos superficiales, pendiente del terreno, etc.

Figura 06. Levantamiento de campo en el predio.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 14

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

8. PSEUDOSECCIONES Y MODELOS

Previo a la inversión de los datos, es necesario construir una pseudosección de

resistividades aparentes. La pseudosección de resistividades aparentes se construye
a partir de cada uno de los puntos de atribución, de acuerdo a la secuencia de
medición, de los cuadripolos medidos y su valor de resistividad aparente.

La geometría de la pseudosección es definida por el arreglo seleccionado. En el

caso de ambos arreglos (Wenner-Schlumberger y Polo-Dipolo), la geometría es
definida por la distancia electródica (a) y el factor de separación (n). Para el PO, la
distancia electródica es constante, mientras que el factor de separación aumenta
(por lo general en números entero) generando “niveles de medición” (Fig. 04); de
igual forma para el PO, el centro del arreglo se mantiene una sola distancia y en los
extremos el factor de separación aumenta.

Una vez generadas las pseudosecciones es posible analizar los datos en busca de
outliers, valores negativos de resistividad, observar la calidad y distribución de los
datos y evaluar de manera cualitativa si los datos sirven para el objetivo del estudio
(Tabla 02), en este caso los datos observados de la combinación de arreglos son
muy grande, sin embargo, existen muchos puntos que se repiten por lo que, en este
caso, dichos puntos se promedian.

En la Fig. 07 podemos observar las pseudosecciones para cada una de las TRE
levantadas. Se observa que, para los perfiles, la densidad de puntos limpios es
ligeramente menor a los adquiridos (Datos crudos).

TRE Separación Número de Número de

Número de Longitud
ARREGLO electródica mediciones mediciones
electrodos [m]
(a) en [m] crudas limpias
Wenner-Schlumberger
TRE01 + 3 156 40 41 39
Polo-Dipolo
Tabla 03. Datos medidos en campo

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 15

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

Figura 07. Pseudosecciones de resistividad aparente de las TRE01, levantadas en torre de

telecomunicación

Una vez que se han revisado los datos, es necesario proponer un modelo a invertir,
dicho modelo es la base para generar el modelo de resistividades reales. El Software
RES2DINV y IPI2WIN trabaja con modelos de celdas rectangulares y/o triangulares.
En el caso del arreglo combinado que hemos propuesto, se recomienda generar un
modelo refinado (mitad de la distancia electródica) que compensa el ruido de
adquisición en la parte más somera y ayuda a generar un modelo más completo en la
parte profunda.

En la Fig. 08-09 se observa la distribución de mediciones (cruces) levantadas a lo

largo del modelo de bloques con distancias iguales a la separación electródica.

Asimismo, se observa el modelo refinado propuesto para cada perfil a invertir. Se

aprecia que la cobertura de datos es mayor a profundidad, comparada con cualquier
arreglo estándar, y además se distribuye entre niveles y niveles intermedios,
permitiendo un mejor análisis en las direcciones horizontal y vertical.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 16

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

Figura 08. Modelo de bloques empleado para la inversión de resistividades en la TRE01. (a) Modelo con
todos los datos de campo limpios y (b) Modelo refinado de bloques con los datos limpios.

Figura 09 Perfil de resistividad invertido.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 17

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

9. PROCESAMIENTO

Una vez que se han analizado los datos y definido un modelo base, solo resta calcular
un modelo de resistividades reales, estas se obtienen a partir de la inversión de
resistividades aparentes. El software empleado es el RES2DINV ver 3.55 y IPI2WIN
SOFTWARE, el cual emplea una rutina de inversión basada en el método de
mínimos cuadrados con restricciones de suavizado, dicho método permite que el
programa sea aplicable a diferentes tipos de datos simplemente modificando los
parámetros de sensibilidad vertical y/o horizontal (IPI2WIN, 2006).

Previo a la inversión, y para saber que esperar de nuestros datos, se realiza un

análisis de sensibilidad relativa del modelo de bloques empleado. Este nos mostrará
las profundidades máximas y mínimas esperadas, la sensibilidad (confiabilidad) del
modelo a invertir y si el modelo de inversión podrá resolver los objetivos del estudio.
En la Fig. 08 a la 09 se observan las sensibilidades relativas de cada una de las
TRE levantadas.

Se puede apreciar que la sensibilidad de los modelos es prácticamente la misma

para los perfiles, concentrándose la mejor señal en parte somera y aunque más
débil a profundidad y de manera lateral se conserva una buena señal. Por lo que
podemos deducir que los resultados son muy confiables a lo largo de toda la TRE.

Hecho el análisis de sensibilidad, solo resta correr la inversión de resistividades. En

las Figs. 08 a la 09 se observan los resultados de cada una de las inversiones.
Observamos que, para las TRE los errores de ajuste son bastante elevados, esto se
debe a que en los perfiles existen altos contrastes de resistividad asociados a
estructuras irregulares y por lo tanto la ecuación de inversión a resolver se vuelve
mucho más compleja, resolviendo para las estructuras principales y tratando de
dar forma a los puntos irregulares.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 18

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

10. RESULTADOS E INTERPRETACIÓN

A continuación, se muestran los perfiles invertidos obtenidos dentro de una misma

escala para su interpretación. Para el perfil se observa una capa de relleno que
contiene zonas de poca saturación y que tiene en su mayoría una profundidad de a
0.60 [m] en la parte poniente y en la parte oriente de 0.00 [m], en la cual se observan
puntos de filtración desde la superficie (Fig. 13).

Para la interpretación de los resultados es necesario poder clasificar y asociar las

resistividades reales obtenidas producto de la inversión. Existen diversas tablas que
clasifican la resistividad en las rocas y el suelo, para el caso de las rocas se hace uso
de las tablas que se muestran en las Figs. 10-11.
En el presente caso, la adquisición se realizó en predio asentada sobre capas de
arenas con arcillas de un espesor entre 0.30 [m], que a su vez descansan arenas con
limos de espesor de 0.30 [m], subyacen capas de arenas con limos saturados de 2.40
[m] de espesor.
De los resultados de la inversión (Fig. 09) podemos identificar 4 unidades resistivas
UR:
La primera (UR1) es una capa superficial con un espesor de 36.00 [m] en el poniente,
de 27.00 a 65 [m] de profundidad y 35.00 a 81.00 [m] de profundidad, dicha capa
alcanza valores máximos de resistividad de 13.00 a 28.70 [Ω•m], esta es una capa de
suelo con arenas y arcillas.
La segunda (UR2) en esta capa se encuentran en el centro de predio de 0.00 a 27.00
[m] de profundidad y 23.00 a 35.00 [m] de profundidad, dicha capa alcanza valores
máximos de resistividad de 30.60 a 45.40 [Ω•m], esta es una capa de suelo con arenas
y limos saturados.

La tercera (UR3) en esta capa se encuentran en el oriente del predio de 15.00 a 23.00
[m] de profundidad, dicha capa alcanza valores máximos de resistividad de 48.50 a
82.10 [Ω•m], esta es una capa de suelo con gravas con limos saturados.

La tercera (UR4) en esta capa se encuentran en el oriente del predio de 0.00 a 15.00
[m] de profundidad, dicha capa alcanza valores máximos de resistividad de 87.70 a
148.00 [Ω•m], esta es una capa de suelo con gravas con limos saturados.
Se presenta Nivel freático a 2.50 metros de profundidad.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 19

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

Figura 10. Resistividad de rocas, suelos y minerales. (Loke, 2010).

Figura 11. Resistividad de rocas, suelos y minerales (Palaky, 1987).

En la figura 07, podemos observar una capa superficial que está compuesta por
arenas con arcillas, dicha capa (color azul), y por lo tanto las zonas de mayor
desgaste, se marcan con flechas rojas, siendo el más relevante el que se ubica en el
perfil, ya que esta zona está saturada, y la cual, al entrar en contacto con la capa de
terreno relleno, que es más resistiva, genera un desgaste vertical que se marca hasta
los 0.60 [m] de profundidad.
Los puntos de filtración son de sumo interés ya que la saturación y desgaste
provocados por estos pueden propiciar fractura miento y la formación de cavidades.

La zona de estudio no se identificaron grietas.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 20

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

11. CONCLUSIONES

Los resultados de la investigación (Fig. 12) se observa que el predio se ubica sobre
una capa “superficial” formadas por arcillas con poca humedad a una profundidad
de 36.00 [m], subyaciendo, debajo de esta profundidad de 65.00 [m] arcillas con
arenas.

La capa corresponde a suelos dominante phaeozem con un espesor de los 2.40 [m]
a largo del todo el estudio. La capa de superficial presenta un desgaste debido a la
presencia de estructuras existentes, la cual tiene un espesor promedio de 0.60 [m].

FILTRACIONES

Fig. 12 Filtraciones

En la superficie de estudio no se registró alguna caverna.

Las lecturas de resistividad no indican corriente de mantos freáticos debajo de la

superficie de desplante de torre de telecomunicaciones.

La filtración de escurrimientos viene de canal contiguo de barda perimetral.

Debe considerarse que los puntos de filtración (flechas rojas) pueden generar
anomalías (erosión o socavación).

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 21

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

Dirección poniente a oriente

ARCILLAS CON POCA

ARENAS CON LIMOS GRAVAS CON
HUMEDAD
LIMOS

ARCILLAS CON ARENAS

ARCILLAS CON POCA

HUMEDAD

ARCILLAS CON ARENAS

ARENAS CON LIMOS

TRE 1

Figura 13. Resultado de la TRE 01 respecto al plano del predio

TRE 1

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 22

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

No se ubicó falla inducida de acuerdo con el Atlas de riesgo de la Ciudad de México

en torre de telecomunicaciones, ubicada en localidad Santa Cruz Atizapán, ciudad de
México.

SITIO DE ESTUDIO

Figura 14 Fracturas vecinas alrededor del sitio de estudio.

ING. JULIO CÉSAR GARCÍA MARTÍNEZ

CED PROF: 3751794

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 23

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

12. REFERENCIAS

Dobrin, M.B. - Introduction to Geophysical Prospecting, Mc Graw-Hill Inc. 1976

Keller and Frischknecht. Electrical Methods in Geophysical Prospecting
PergamonPress 1977

Otto Koefoed.-Geosounding. Principles 1, Elsevier Scientitic Publishing company

1979

Ernesto Orellana. Prospección geoeléctrica en corriente continua, Ed. Paraninfo,

1972.

Telfor, Geldart, Sheriff and Keys. Applied Geophysics, Cambridge University Press
1984 New York.

GEOTOMO SOFTWARE (2006). Res2DINV ver 3.55 for Windows 98/Me/200/NT/XP

Loke, M. H. (2010). Tutorial: 2-D and 3-D electrical imaging surveys.

Montes, A. S., & Hubp, J. L. (1996). Geomorfología de la Sierra de Guadalupe (al norte de
la Ciudad de México) y su relación con peligros naturales. Revista Mexicana de Ciencias
Geológicas, 13(2), 10.

Mooser, F., Montiel, A., Zúñiga, A. (1992). Nuevo mapa geológico de las cuencas de
México, Toluca y Puebla-estratigrafía, tectónica regional y aspectos geotérmicos. Comisión
Federal de Electricidad, México.

Palacky, G.V. (1987), Resistivity characteristics of geologic target. Electromagnetic

Methods in Applied Geophysics, Vol 1, Theory, 1351

Tejero, A., Chávez, R. E., Urbieta, J., & Flores-Márquez, E. L. (2002). Cavity detection in
the Southwestern Hilly Portion of Mexico City by resistivity imaging. Journal of
Environmental & Engineering Geophysics, 7(3), 130-139.

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 24

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

13. EVIDENCIA FOTOGRÁFICA

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 25

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 26

.
ESTUDIO TOPOGRÁFICOS, GEOFÍSICOS, GEOTECNIA,
HIDROLÓGICOS Y POZOS
ING. ALFREDO TRUEBA RAMIREZ, RFC: TURA6210281M6, CALLEJON MARGARITAS No. 7,
COLONIA AYOTLA C.P.: 56560, ESTADO DE MEXICO
e-mail:truebadmon@[Link], tel cel.: 5529054750

ESTUDIO DE GEOFÍSICO, COMISIÓN FEDERAL DE ELECTRICIDAD AV. LIBERTAD 89, MAGISTERIAL, C.P. 52500 SANTA CRUZ
ATIZAPÁN, ESTADO DE MÉXICO. 27
