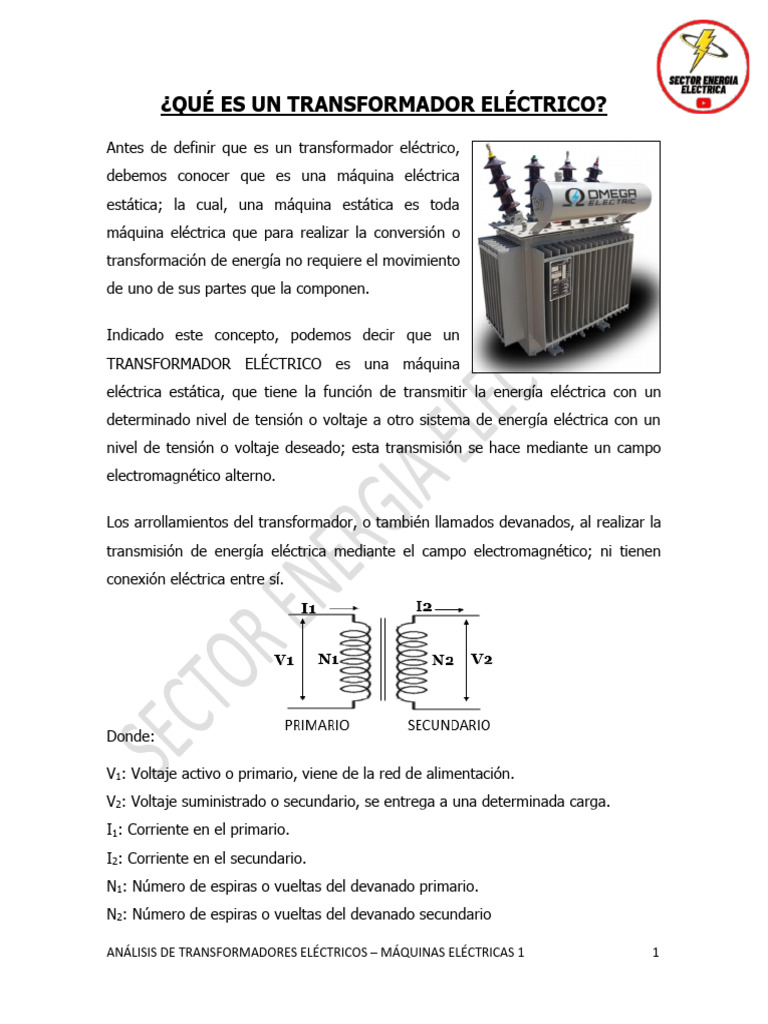

¿QUÉ ES UN TRANSFORMADOR ELÉCTRICO?
Antes de definir que es un transformador eléctrico,
debemos conocer que es una máquina eléctrica
estática; la cual, una máquina estática es toda
máquina eléctrica que para realizar la conversión o
transformación de energía no requiere el movimiento
de uno de sus partes que la componen.
Indicado este concepto, podemos decir que un
TRANSFORMADOR ELÉCTRICO es una máquina
eléctrica estática, que tiene la función de transmitir la energía eléctrica con un
determinado nivel de tensión o voltaje a otro sistema de energía eléctrica con un
nivel de tensión o voltaje deseado; esta transmisión se hace mediante un campo
electromagnético alterno.
Los arrollamientos del transformador, o también llamados devanados, al realizar la
transmisión de energía eléctrica mediante el campo electromagnético; ni tienen
conexión eléctrica entre sí.
Donde:
V1: Voltaje activo o primario, viene de la red de alimentación.
V2: Voltaje suministrado o secundario, se entrega a una determinada carga.
I1: Corriente en el primario.
I2: Corriente en el secundario.
N1: Número de espiras o vueltas del devanado primario.
N2: Número de espiras o vueltas del devanado secundario
ANÁLISIS DE TRANSFORMADORES ELÉCTRICOS – MÁQUINAS ELÉCTRICAS 1 1
El arrollamiento que recibe la energía se le denomina PRIMARIO, y el arrollamiento
que suministra la energía se llama SECUNDARIO. Además, el arrollamiento con
mayor tensión toma el nombre de devanado de ALTA y el devanado de menor
tensión es el devanado de BAJA.
Los conceptos de devanado de Alta y devanado de Baja, no coinciden
necesariamente, con los correspondientes a devanados o arrollamientos primarios y
secundarios. Esto debido a que puede existir:
El transformador eléctrico (ideal) mantiene invariable la energía eléctrica (Potencia)
en la transmisión, solo la transforma, en el sentido de variar sus factores, por
razones de uso o transmisión. Estos dos factores importantes son: La tensión o
voltaje y la corriente eléctrica.
Sabemos lo siguiente acerca de la potencia eléctrica (S):
S = V x I … (1)
Si la potencia se mantiene inalterable a la entrada y salida del transformador
eléctrico (ideal), entonces se cumple lo siguiente:
S1 = S2 = Cte … (2)
Reemplazando la ecuación (2) en (1) tenemos:
S1 = S2 = Cte
V1 x I1 = V2 x I2 = Cte
V1 / V2 = I2 / I1 = a
a: Relación de transformación.
ANÁLISIS DE TRANSFORMADORES ELÉCTRICOS – MÁQUINAS ELÉCTRICAS 1 2
En conclusión; en la transmisión de la energía eléctrica la tensión se transforma
inversamente proporcional a la corriente, es decir, la tensión del primario (V1) es
mayor que la tensión del secundario (V2), pero la corriente del primario (I1) es
menor que el del secundario (I2). En otras palabras, en la alta tensión la corriente
es baja y en la baja tensión la corriente es alta.
Cabe indicar que, este análisis es para el transformador eléctrico IDEAL, ya que, en
el transformador eléctrico REAL, la potencia eléctrica varía en un porcentaje muy
insignificante debido a las pérdidas que se generan dentro del transformador, sin
embargo, la relación de transformación se establece igual para ambos casos.
Transformador ideal
Se considera un transformador ideal aquel en el que no hay pérdidas de ningún tipo.
En la práctica no es realizable, pero es útil para comprender el funcionamiento de
los transformadores reales. Estas son las condiciones que deben considerarse para
un transformador ideal:
• Los devanados primario y secundario tienen resistencia cero.
• El flujo producido por los enlaces del devanado primario con el devanado
secundario sin ningún flujo de fuga.
• Se desprecian las pérdidas del transformador, es decir, las pérdidas del núcleo
y del cobre.
Transformador real
En la práctica, un transformador ideal no es físicamente realizable. Los
transformadores reales se diferencian de los ideales en los siguientes aspectos:
• Los arrollamientos tienen resistencia eléctrica y capacidades parásitas.
• En el interior del núcleo hay corrientes parásitas o corrientes de Foucault.
• El ciclo de magnetización y desmagnetización del núcleo consume energía
debido a la histéresis magnética.
ANÁLISIS DE TRANSFORMADORES ELÉCTRICOS – MÁQUINAS ELÉCTRICAS 1 3
• El acoplamiento magnético de los devanados no es perfecto, que se traduce en
una inductancia o flujo de dispersión.
• La permeabilidad magnética del núcleo depende de la frecuencia.
• La saturación magnética del núcleo provoca que la inductividad de los
devanados no sea constante.
• El núcleo varía ligeramente su geometría debido a la magnetostricción.
La resistencia de los devanados, la histéresis del núcleo y las corrientes parásitas
producen pérdidas de energía. Las pérdidas de energía debidas a la resistencia
eléctrica de los arrollamientos se denominan pérdidas en el cobre. Las pérdidas por
el efecto de la histéresis y por las corrientes parásitas se denominan pérdidas en el
hierro.
Transformador monofásico ideal
