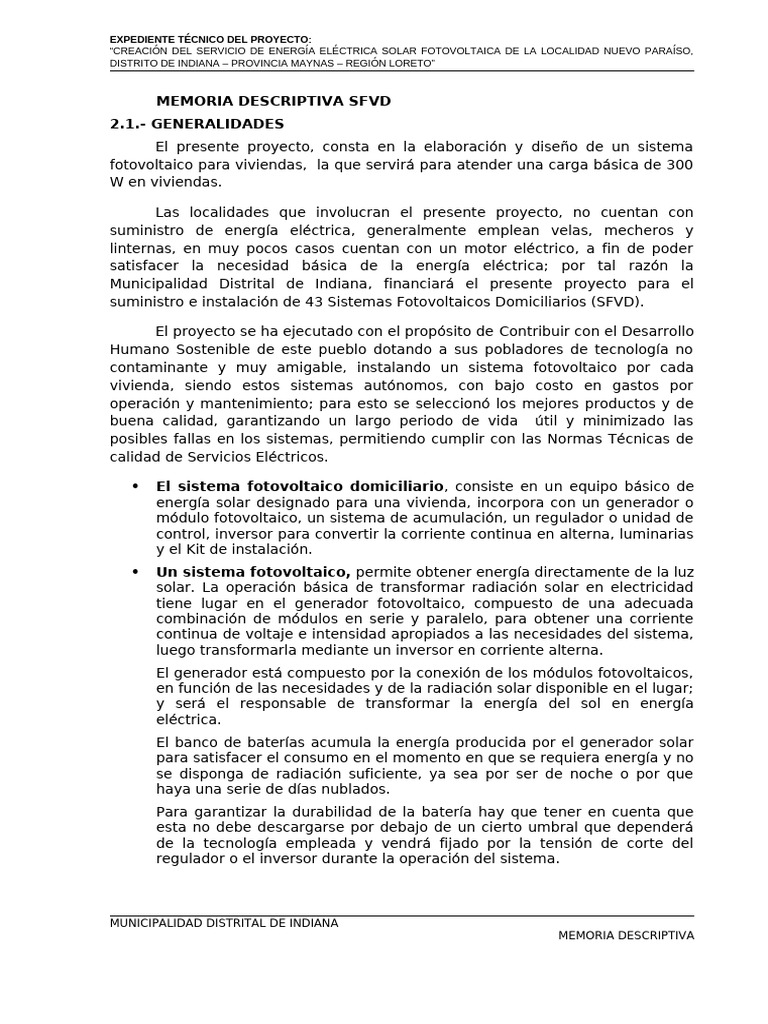

MEMORIA DESCRIPTIVA SFVD
2.1.- GENERALIDADES
El presente proyecto, consta en la elaboración y diseño de un sistema
fotovoltaico para viviendas, la que servirá para atender una carga básica de 300
W en viviendas.
Las localidades que involucran el presente proyecto, no cuentan con
suministro de energía eléctrica, generalmente emplean velas, mecheros y
linternas, en muy pocos casos cuentan con un motor eléctrico, a fin de poder
satisfacer la necesidad básica de la energía eléctrica; por tal razón la
Municipalidad Distrital de Indiana, financiará el presente proyecto para el
suministro e instalación de 43 Sistemas Fotovoltaicos Domiciliarios (SFVD).
El proyecto se ha ejecutado con el propósito de Contribuir con el Desarrollo
Humano Sostenible de este pueblo dotando a sus pobladores de tecnología no
contaminante y muy amigable, instalando un sistema fotovoltaico por cada
vivienda, siendo estos sistemas autónomos, con bajo costo en gastos por
operación y mantenimiento; para esto se seleccionó los mejores productos y de
buena calidad, garantizando un largo periodo de vida útil y minimizado las
posibles fallas en los sistemas, permitiendo cumplir con las Normas Técnicas de
calidad de Servicios Eléctricos.
El sistema fotovoltaico domiciliario, consiste en un equipo básico de
energía solar designado para una vivienda, incorpora con un generador o
módulo fotovoltaico, un sistema de acumulación, un regulador o unidad de
control, inversor para convertir la corriente continua en alterna, luminarias
y el Kit de instalación.
Un sistema fotovoltaico, permite obtener energía directamente de la luz
solar. La operación básica de transformar radiación solar en electricidad
tiene lugar en el generador fotovoltaico, compuesto de una adecuada
combinación de módulos en serie y paralelo, para obtener una corriente
continua de voltaje e intensidad apropiados a las necesidades del sistema,
luego transformarla mediante un inversor en corriente alterna.
El generador está compuesto por la conexión de los módulos fotovoltaicos,
en función de las necesidades y de la radiación solar disponible en el lugar;
y será el responsable de transformar la energía del sol en energía
eléctrica.
El banco de baterías acumula la energía producida por el generador solar
para satisfacer el consumo en el momento en que se requiera energía y no
se disponga de radiación suficiente, ya sea por ser de noche o por que
haya una serie de días nublados.
Para garantizar la durabilidad de la batería hay que tener en cuenta que
esta no debe descargarse por debajo de un cierto umbral que dependerá
de la tecnología empleada y vendrá fijado por la tensión de corte del
regulador o el inversor durante la operación del sistema.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
El regulador de carga tiene la función de la regulación y control del
sistema. Mediante la vigilancia del estado de la batería, realiza una
regulación global del sistema. El regulador puede abrir o cerrar el flujo de
energía entre los módulos y la batería, de modo que la protege de una
sobrecarga. Igualmente controla el flujo de energía desde la batería hacia
el consumo, de modo que puede desconectar el consumo cuando el estado
de la batería es tal que una descarga más profunda pudiera deteriorarla.
Este sistema asegura una utilización eficiente de la batería, prolongando
su vida útil.
El Inversor transforma el voltaje de entrada de corriente continua a un
voltaje simétrico de salida de corriente alterna, con magnitud y frecuencia
deseada por el usuario.
Las cargas contempladas en las viviendas son luminarias-lámparas tipo
LED de alta eficiencia disponibles en el mercado convencional que
funcionan a través de la tecnología LED, de alta eficiencia en corriente
alterna.
El sistema de energía eléctrica ha sido concebido para ser alimentado por
un generador fotovoltaico que convierte la energía solar en energía
eléctrica y a través del inversor la transforma en corriente alterna, esta
misma será acumulada en una de batería para luego ser usada en cargas a
corriente alterna para Iluminación, consumo y entretenimiento.
2.2.- MARCO LEGAL
A continuación se citan las normas principales existentes que son aplicables
al proyecto:
Decreto Supremo N° 011-2009-EM.- Modifican el Decreto Supremo N° 025-
2007-EM Reglamento de la Ley N° 28749, Ley General de Electrificación
Rural.
Reglamento de Seguridad y Salud en el Trabajo de la Actividades Eléctricas
según RM Nº 161–2007–MEM/DM.
Reglamento de la Ley Nº 29783, Ley de Seguridad y Salud en el Trabajo.
Código Nacional de Electricidad Suministro 2001.
Reglamento Técnico “Especificaciones Técnicas y Procedimientos de
Evaluación del Sistema Fotovoltaico y sus Componentes” (Resolución
Directoral Nº [Link]). Lima, Perú.
Ley de concesiones Eléctricas N° 25844.
2002-09-26.- R.D. N° 018-2002-EM/DGE.- Norma de procedimientos para la
elaboración de proyectos y ejecución de obras en sistemas de utilización en
media tensión en zonas de concesión de distribución.
Reglamento de la Ley de concesiones Eléctricas N° 25844.
Ley General de Electrificación Rural (Ley N° 28749).
Ley para asegurar el Desarrollo Eficiente de la Generación Eléctrica (Ley N°
28832).
Reglamento de la Ley 28749 (DS N° 025-2007-EM).
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
Adicionalmente se tomó en cuenta las siguientes normas internacionales:
NESC (National Electrical Safety Code).
IEEE (Institute of Electrical and Electronics Engineers).
ANSI (American National Standard Institute).
IEC (International Electrotecnical comission).
2.3.- BIOGRAFÍA Y DATOS GEOGRÁFICOS:
El departamento de Loreto, el más extenso del Perú, fue habitado desde
tiempos remotos por tribus nómadas y seminómadas. La evangelización de la
Selva por parte de los jesuitas y franciscanos, en el siglo XVIII, dio origen a los
pueblos de Borja, Yerberos y La Laguna, En 1740 el jesuita José Bahamonde
funda los caseríos Santa Bárbara de Nanay y Santa María de Iquitos, en el río
Mazán. Todas las poblaciones se unieron y emigraron a las altas riberas entre los
ríos Amazonas, Nanay e Itaya. Según la tradición, Iquitos fue fundada en 1757
por los jesuitas con el nombre de San Pablo de los Napeanos, siendo el primer
puerto fluvial sobre el río Amazonas.
En aquella época era una pequeña aldea poblada por la tribu de los indios
Iquitos. A partir de 1864, con la visita del mariscal Castilla, Iquitos se convierte
en ciudad y capital del departamento de Loreto. Durante el siglo XIX incrementó
su comercio con Brasil, pero recién desde 1880, con la explotación del caucho,
inició su expansión como ciudad.
El Distrito de Indiana fue creada mediante Ley N° 13780 del 21 de
diciembre de 1961, Indiana capital del distrito fue fundada por Damaso Laberge,
una Misión Canadiense.
2.3.1.- Ubicación Geográfica:
El Distrito de Indiana, se encuentra ubicado a una altura capital (m.s.n.m.)
de 90 cercana a la Provincia de Maynas del Departamento de Loreto, fue creado
mediante Ley N° 13780 del 21 de diciembre de 1961, tiene como capital la
Localidad de Indiana, que se encuentra ubicado a 38 Km. del margen izquierdo
viniendo desde la ciudad de Iquitos (capital de Maynas) a orillas del rio
Amazonas, con una superficie de 3,297.76 Km 2 y una población aproximada de
12,198 ha. Sus coordenadas geográficas son a 03º 30’ 01” de latitud Sur y 073º
02’ 25” de Longitud al Oeste del Meridiano de Greenwitch.
Este distrito limita por el Norte con el distrito de Mazan, por el Este con el
distrito de las Amazonas. Por el Oeste con el distrito de Belén y por el Sur con el
distrito de Yavarí.
La Localidad Nuevo Paraíso pertenece al Distrito de Indiana, su Provincia
es Maynas y se encuentra dentro del Departamento de Loreto.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
Su código de ubigeo es 1601040015. Ubigeo es el nombre que se le da al
código de ubicación geográfica en el Perú y es un acrónimo que se forma a partir
de las palabras “Ubicación” y “Geográfica”.
El código de ubigeo es asignado por el inei (instituto nacional de
estadística e informática) a cada ámbito político administrativo del territorio
nacional peruano, en cada uno de sus diferentes niveles: departamental,
provincial, distrital. Además según datos estadísticos este lugar tiene
aproximadamente 43 viviendas y 200 habitantes.
Está ubicada a orillas del Río Amazonas en selva baja, en las siguientes
coordenadas: latitud -3.487829 y longitud -72.880090. La latitud es la medida
angular de la distancia entre un punto de referencia y el ecuador, y puede estar
hacia el norte o hacia el sur. La longitud es la medida angular de la distancia
entre un punto de referencia y los meridianos de greenwich, y puede estar hacia
el este o hacia el oeste.
El clima es tropical húmedo y lluvioso, la temperatura máxima llega 36ºC y
la mínima a 20ºC con un promedio anual de 26ºC, los vientos se desplazan en
diferentes direcciones con una velocidad promedio de 20 km./h; sin embargo,
hay temporadas en las cuales los vientos pueden llegar a superar los 100 km./h.
Las precipitaciones pluviales pueden llegar a un máximo de 100 mm/día con un
promedio de 2,687 mm/ anuales. Sin embargo, estas precipitaciones no están
uniformemente distribuidas a lo largo del año. La temporada lluviosa se produce
entre los meses de Noviembre a Mayo.
2.3.2.- Vías de Comunicación:
Para llegar a la comunidad Nuevo Paraíso desde la ciudad de Iquitos, debe
efectuarse un recorrido de una hora aguas abajo con “lanchas – rápidos” para
transporte de pasajeros. La ruta es servida por dos de estas unidades, el costo
del pasaje es de S/. 20.00 y S/.25.00 respectivamente. El transporte de carga se
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
realiza en botes de madera con un promedio de navegación de 07 horas y el
transporte rápido en 01 hora aproximadamente.
2.3.3.- Energía eléctrica
Cuentan con suministro de energía eléctrica, generalmente emplean velas,
mecheros y linternas, en muy pocos casos cuentan con un motor eléctrico, a fin
de poder satisfacer la necesidad básica de la energía eléctrica; por tal razón la
Municipalidad Distrital de Indiana, financiará el presente proyecto para el
suministro e instalación de 43 Sistemas Fotovoltaicos Domiciliarios (SFVD).
2.3.4.- Desarrollo económico local
En el área de entorno se desenvuelven dos unidades económicas bien
diferenciadas: con una agricultura de subsistencia en proceso de
mercantilización, complementada por actividades de caza, pesca y recolección; y
la otra, con una economía basada en la actividad agropecuaria ligada al
mercado.
2.4.- ESTUDIO DE MERCADO – POBLACION ELÉCTRICA BENEFICIADA
2.4.1.- GENERALIDADES
El estudio de mercado eléctrico tiene por objetivo cuantificar la demanda de
potencia y energía eléctrica de las instalaciones fotovoltaicas a implementarse
en el Proyecto.
Cabe resaltar que, toda vez que son instalaciones aisladas, independientes
entre sí, no corresponde realizar análisis de punto de suministro o
dimensionamiento de redes eléctricas, transformadores, etc., además se precisa
que la determinación de la oferta y demanda eléctrica es por vivienda.
Para el estudio de la demanda se ha considerado lo siguiente:
En cada vivienda se instalará un (01) Sistema Fotovoltaico Domiciliario
(SFD) que generará electricidad en forma independiente.
El suministro eléctrico se realizará a una tensión de 220 voltios en
corriente alterna, mediante un inversor.
La distribución eléctrica es en forma individual, por ello, no se requieren
redes de distribución eléctrica, ni transformadores de tensión.
La oferta de energía eléctrica es obtenida a partir de la radiación promedio
global incidente registrada en el mes menos favorable y es uniforme
para todas las viviendas.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
La demanda de energía eléctrica corresponde al consumo eléctrico de
cuatro lámparas de 7.5W que serán suministradas por el proyecto y
para la operación de artefactos electrónicos, propiedad del usuario.
2.4.2.- HORIZONTE DE EVALUACIÓN
El horizonte de evaluación del proyecto es de 20 años conforme a lo
establecido para los proyectos de electrificación rural, valor que además es
equivalente al tiempo de vida ofrecido por varios fabricantes del módulo
fotovoltaico, luego del cual indican sufre una reducción en su capacidad de
generación eléctrica en aproximadamente al 80%, así mismo para otros de sus
componentes, sin embargo las baterías VRLA GEL, dependerán del uso y cuidado
que se le den en no excederse del consumo básico ya que por tiempo de vida
solo podrán usarse hasta un máximo de 10 años, luego deberán ser cambias.
2.4.3.- ANÁLISIS DE LA DEMANDA
Se busca remplazar los consumos de energía tradicional para iluminación
velas, lámparas de kerosén, pilas, baterías y otros consumos eléctricos para el
funcionamiento de radios y televisores; para ello se instalará un SFD que brinde
de 300 a 500 Wh (nominales) diarios para satisfacer estos requerimientos de
electricidad para las viviendas.
[Link].- Demanda en Viviendas
Los Sistemas Fotovoltaicos Domiciliarios están diseñados para satisfacer la
siguiente demanda de electricidad:
N° Pot. Pot. Tensió Hora Energía
Descripción de la
Equipo Instalad Total n AC s día (Wh/día
carga
s a (W) (W) (V) (h) )
Lámparas led de 7.5W de 2 7 14 220 4 56
220V- AC
Radio pequeña 1 25 25 220 2 50
Cargador de celular 1 10 5 220 2 10
TV a Color de bajo 1 60 60 220 2 120
consumo(14")
Decodificador 1 7.5 7.5 220 2 15
TOTAL 111.5 12 251
Potencia instalada en equipos de consumo: 111.5W
Energía de diseño: 251 Wh/día
(*) Solo las Lámparas serán suministradas por el Proyecto.
Tabla Nº 1. Distribución de la demanda a satisfacer en cada vivienda.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
2.4.4.- ANÁLISIS DE LA OFERTA
De acuerdo a lo indicado en el Atlas Solar del Perú, la radiación promedio
en el lugar de implementación del proyecto es 5,5 kWh/m 2-día.
El proyecto instalará 43 und. (43) módulos fotovoltaicos de 100 Wp y 0.67
m2 de superficie, es decir 0.67m2 de superficie captadora (instalados en forma
dispersa) con lo que se captarán 3.685kWh de radiación solar cada día.
2.4.5.- BALANCE DE OFERTA Y DEMANDA
La demanda eléctrica prevista en cada vivienda es de 20 Ah/día (a una
tensión de 12 voltios) lo cual es cubierta por la electricidad generada por el
Sistema Fotovoltaico Domiciliario, que genera 41 Ah/día (a una tensión de 12
voltios), por ello afirmamos que la oferta satisface la demanda prevista. En
viviendas.
2.5.- PADRÓN DE USUARIOS Y LOCALIDADES A SER BENEFICIADAS
El proyecto prevé la instalación de 43 Sistemas Fotovoltaicos domiciliarios
en igual número de vivienda, de acuerdo padrón escrito por cada representante-
autoridad del centro poblado caserío o anexo.
La localidad a ser beneficiada será:
Viviendas a
Ite ser
Centro Poblado
m beneficiada
s
1 Nuevo Paraíso 43
Total 43
Tabla Nº 4. Localidad a ser beneficiadas
2.6.- DESCRIPCIÓN DEL SISTEMA FOTOVOLTAICO
En cada una de las viviendas se instalará un Sistema Fotovoltaico
Domiciliario (SFD) con la siguiente configuración técnica básica:
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
GENERADOR ACUMULACIÓN
REGULADOR
FOTOVOLTAICO Batería Sellada,
DE CARGA
1 Módulo Solar de 65Ah C100 - 12V
100 Wp 12v-24v 10A
INVERSOR DE
CD/CA
12/250
Cargas a 220 VDC Cargas a 220 VDC
(LUMINARIAS) (TOMACORRIENTES)
ILUMINACIÓN
INTERIOR
Televisor 14”- Radio Cargador
2 lámparas compactas de 7.5 Decodificador de Celular
W
Gráfico Nº 2. Descripción del SFVD Básico.
(Del usuario) (Del usuario) (Del
usuario)
Gráfico Nº 3. Diagrama de un sistema solar fotovoltaico básico.
2.6.1- DESCRIPCIÓN DE LOS COMPONENTES
El sistema fotovoltaico es un conjunto de componentes interconectados
adecuadamente, con el objeto de transformar la energía solar en energía
eléctrica.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
Un sistema fotovoltaico puede estar compuesto de diversos componentes
de acuerdo a su diseño y aplicación, para este proyecto se muestra un sistema
fotovoltaico para el suministro de energía eléctrica a una vivienda rural para
iluminación y operación de artefactos menores como radio, televisión y para la
carga eléctrica de un teléfono celular, la energía eléctrica es suministrada a una
tensión de 12 o 24 voltios en corriente continua, luego se transforma en alterna a
220vac.
El suministro de energía eléctrica es del tipo individual, es decir, que en
cada vivienda se instala un Sistema Fotovoltaico Domiciliario (SFV), este tipo de
suministro eléctrico no requiere de redes eléctricas entre viviendas.
Los componentes principales del SFV son:
2.6.2.- MÓDULO FOTOVOLTAICO (MFV)
Denominado también como panel solar, es el encargado de transformar la
energía solar que incide en su superficie en energía eléctrica, está compuesto
por celdas fotovoltaicas las cuales se encuentran conectadas entre sí y
posicionadas entre una cubierta de vidrio y dentro de un compartimiento
formado por perfiles de aluminio protegida con una capa denominada Tedlar. El
MFV además posee, en su parte posterior, una o más cajas de conexiones, con
terminales eléctricos desde donde se realizarán las conexiones para transmitir la
electricidad generada.
Los MFV son hechos a base de silicio y de acuerdo a su estructura cristalina
pueden ser monocristales, policristales o amorfos. Para este proyecto se requiere
módulos fotovoltaicos del tipo policristalinos.
2.6.3.- CONTROLADOR DE CARGA
Componente que se encarga del control de los procesos de carga y
descarga de la batería, evitando descargas profundas o las sobrecargas que
puedan dañarla. Los controladores deben ser de bajo consumo de energía y
preferiblemente con señales, luminosas o sonoras que den información al usuario
sobre el estado del SFV. Existen controladores tipo On-Off, denominados así,
debido a que realiza aperturas y cierres (encendidos y apagados) de acuerdo a
su diseño, activando las desconexiones y conexiones del módulo fotovoltaico con
el resto de componentes, otro tipo de controladores son los denominados PWM
(Pulse Wide Modular) que realizan las desconexiones y reconexiones, a través de
pulsos con el propósito de simular cargas a tensión constante. También podemos
clasificar los controladores de acuerdo a su forma de conexión con el módulo
fotovoltaico en el momento de activar la protección de sobre carga de la batería;
en serie se denomina cuando desconecta al módulo fotovoltaico y en paralelo
cuando lo cortocircuita. También tenemos los reguladores tipo MPPT que obtiene
más rendimiento a los módulos fotovoltaicos, y permite la utilización
de paneles que no se pueden emplear con los reguladores PWM (debido a
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
cuestiones de compatibilidad de la tensión del panel y la batería).
También presenta otras ventajas como la posibilidad de añadir paneles en serie
con un voltaje total superior al del banco de baterías, gracias a ello también
evitamos en gran medida las típicas pérdidas por ir a bajo voltaje y mucha
intensidad en corriente continúa. Podemos encontrar reguladores MPPT hasta de
100 A y por lo general ofrecen más garantía que los PWM. Para el proyecto se
requieren controladores tipo MPPT.
2.6.4.- BATERÍA
La batería es el componente que almacena la energía eléctrica generada
por el MFV para ser utilizada a cualquier hora del día. La batería es de una
tensión nominal de 12 Vcc, existen diferentes tipo de baterías, de plomo ácido,
de níquel cadmio, etc. para los SFD se ve conveniente utilizar baterías de plomo
ácido.
Una batería VRLA (batería de ácido-plomo regulada por válvula), más
comúnmente conocida como batería sellada o batería libre de mantenimiento, es
un tipo de batería de ácido-plomo y, por lo tanto, recargable. Debido a su
fabricación, no requiere ventilación, se pueden montar en cualquier orientación
(excepto con los bornes hacia abajo) y no precisa un mantenimiento constante.
La ventilación reducida es una ventaja, ya que se pueden utilizar en espacios
reducidos o con poca ventilación. Se utilizan ampliamente en grandes aparatos
eléctricos portátiles, sistemas eléctricos fuera de la red y funciones similares, en
los que se necesitan grandes cantidades de almacenamiento a un costo menor
que otras tecnologías de bajo mantenimiento, como li-ion.
Hay dos tipos principales de baterías VRLA, de celdas de gel y AGM. Las
células de gel añaden polvo de sílice al electrolito, formando un gel similar a la
masilla espesa. Por eso, también se las llama «pilas» de silicio. AGM, abreviatura
de «separador de vidrio absorbente» (Absorbed Glass Mat), las baterías cuentan
con malla de fibra de vidrio entre las placas de la batería, que sirve para
contener el electrolito. Ambos diseños ofrecen ventajas y desventajas en
comparación con las baterías convencionales, así como entre sí. Las desventajas
de este tipo de baterías es que tienen un mayor coste que las demás. Para este
proyecto emplearemos baterías del tipo VRLA Gel.
2.6.5.- INVERSOR
Un inversor es un dispositivo que cambia o transforma un voltaje de entrada
de corriente continua a un voltaje simétrico de salida de corriente alterna, con la
magnitud y frecuencia deseada por el usuario o el diseñador.
Existen dos tipos de inversores, los inversores de onda senoidal
pura e inversores trifásicos, recomendamos siempre que se use el inversor de
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
onda senoidal pura a todos los efectos. Para este proyecto emplearemos
inversores de onda senoidal pura.
2.6.6.- LÁMPARAS
De acuerdo a la aplicación del sistema fotovoltaico en mención, cuyo uso
principal es el suministrar energía eléctrica para iluminación de una vivienda, se
incluyen las lámparas como parte del SFD. Estas lámparas pueden ser del tipo
fluorescentes compacto, lámpara con tubo extraíble o del tipo LED, de bajo
consumo eléctrico que operan a una tensión de 12 voltios en corriente continua o
alterna a diferentes potencias desde los 5-100W. Para el proyecto emplearemos
lámparas tipo LED de alto rendimiento de 7.5W a 220vac.
2.6.7.- SOPORTES, CABLES Y ACCESORIOS
El soporte del módulo fotovoltaico lo posiciona adecuadamente para una
eficiente recepción de energía solar radiante (15° de inclinación). También
tenemos el tablero donde va montado el regulador (controlador) de carga, el
inversor y las interruptores termomagnéticos, el rack portabaterías es el
elementó que se encargará de proteger a las baterías contra contacto y cualquier
otro daño externo que pudiera averiarlas. Los conductores de electricidad se han
seleccionado de acuerdo a la magnitud de corriente que transmite, uno para
conexión entre el MFV y el controlador de carga, otro para la conexión del
controlador de carga y la batería y otro para el cableado interior de la vivienda,
lámparas y tomacorrientes.
2.7.- GARANTIA
El Proveedor debe garantizar que los materiales y/o equipos que se va
suministrar son nuevos y aptos para cumplir con las exigencias del servicio a
prestar y por lo tanto libres de defectos inherentes a materiales o mano de obra.
Además la empresa contratista, debe garantizar brindar asesoría técnica
en forma permanente, contando con una plantilla de técnicos especializados en
Instalaciones solares, que estarán disponibles a brindar el servicio de
mantenimiento en cualquier zona del proyecto. Suministro de Equipos y
Repuestos garantizados; (tales como paneles solares, baterías, reguladores,
inversores y luminarias); contando para ello con un stock permanente de equipos
y repuestos; garantizando con ello la continuidad del proyecto.
2.8.- PLAZO DE EJECUCION DEL PROYECTO
El proyecto se ejecutó en 10 días calendario, contados a partir de la
entrega de terreno.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
EXPEDIENTE TÉCNICO DEL PROYECTO:
“CREACIÓN DEL SERVICIO DE ENERGÍA ELÉCTRICA SOLAR FOTOVOLTAICA DE LA LOCALIDAD NUEVO PARAÍSO,
DISTRITO DE INDIANA – PROVINCIA MAYNAS – REGIÓN LORETO”
2.9. SISTEMA DE CONTRATACIÓN Y MODALIDAD DE EJECUCION DEL
PROYECTO
La modalidad de ejecución será por contrato y el sistema de contratación a
precios unitarios.
2.10. RESUMEN DE PRESUPUESTO.
FALTA FOTO DEL RESUMEN DEL PRESUPUESTO
Gráfico Nº 5. Resumen de presupuesto.
2.11.- PRUEBAS Y MEDICIONES
Las Pruebas Eléctricas y la Medición de parámetros en los Sistemas
Fotovoltaicos, deben de estar en conformidad con la supervisión y lo establecido en el
Código Nacional de Electricidad, aprobado por R.M. Nº 366-2001-EM/VME del 27 de
Julio del 2001.
2.12.- PLANOS
Los Planos conforme al proyecto y laminas de detalle forman parte del
Proyecto.
El Proyecto constará de los siguientes Planos:
DECRIPCIÓN N° PLANO
Plano de Ubicación General del Proyecto.
Plano clave de ubicación de los beneficiarios por C.N. y/o
Asentamiento rural a electrificar.
Plano de detalles de las instalaciones fotovoltaicas con
sus especificaciones técnicas.
Plano de montaje del sistema fotovoltaico.
Plano de detalle de accesorios en conexiones internas
para SFVD.
MUNICIPALIDAD DISTRITAL DE INDIANA
MEMORIA DESCRIPTIVA
