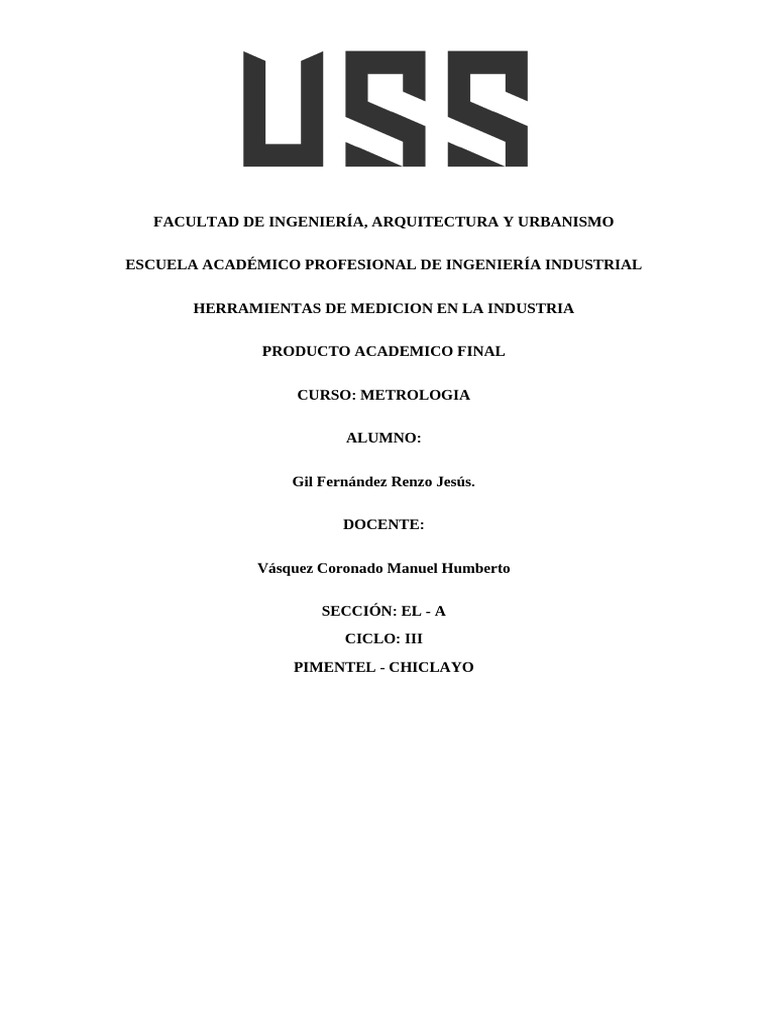

FACULTAD DE INGENIERÍA, ARQUITECTURA Y URBANISMO
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA INDUSTRIAL
HERRAMIENTAS DE MEDICION EN LA INDUSTRIA
PRODUCTO ACADEMICO FINAL
CURSO: METROLOGIA
ALUMNO:
Gil Fernández Renzo Jesús.
DOCENTE:
Vásquez Coronado Manuel Humberto
SECCIÓN: EL - A
CICLO: III
PIMENTEL - CHICLAYO
INTRODUCCIÓN:
Los procesos automatizados y la gestión avanzada de riesgos se pueden mejorar
mediante el uso de herramientas de medición adicionales. Algunos de ellos son más
comunes en determinadas industrias, mientras que otros son más comunes y útiles en
todo tipo de empresas.
Una medida es una cantidad estándar de su tamaño. En la industria, los instrumentos de
medición son fundamentales para el éxito de muchas operaciones. Hay muchos tipos
diferentes de medidores que se clasifican según su función y propósito.
Las herramientas de medida son instrumentos que miden presión, masa, temperatura,
ángulo, tiempo, distancia y electricidad.
ELEMENTOS DE MEDICIÓN EN LA INDUSTRIA
MICOMETRO
Es un instrumento de medición vertical capaz de evaluar dimensiones hasta la milésima
de milímetro, en una sola operación.
Los tornillos micrométricos se utilizan para longitudes más cortas que las que se pueden
medir con un calibrador. El tornillo micrometro consta de una escala fija y una escala
móvil que se mueve por rotación. La distancia que recorre el tornillo en una vuleta
completa se llama paso de rosca.
La precisión del tornillo está dada por:
P = paso de rosca / No. de divisiones de la escala móvil.
Si en un tornillo micrométrico la escala fija está graduada en medio milímetro, es decir,
el paso de la rosca es esta distancia, y la escala móvil tiene 50 divisiones, entonces la
precisión con la que se podrá medir la longitud será de 1/100 de milímetro..
Dispositivo para medir el desplazamiento del husillo a medida que se mueve girando un
tornillo, convirtiendo la rotación del tambor en movimiento lineal del husillo. Un
pequeño movimiento lineal del husillo corresponde a un importante movimiento angular
del tambor; Las graduaciones alrededor de la circunferencia del tambor, del orden de
micras, permiten leer un pequeño cambio en la posición del eje. A medida que el husillo
se mueve una distancia igual al paso del hilo, las líneas de graduación en el tambor
marcan una vuelta completa.
Las lecturas del micrómetro deben realizarse utilizando una fuerza constante en las
lecturas de medición y calibración a cero, para lograr esto la mayoría de los
micrómetros tienen un dispositivo adecuado de fuerza constante (matraca), concéntrico
con el tambor, que transmite una fuerza de ajuste constante al tambor. husillo
[1]
Posteriormente surgieron los micrómetros digitales con contador y los digitales
electrónicos estos últimos aunque siguen utilizando el principio básico descrito antes,
incorporan codificadores rotatorios o lineales para poder detectar el desplazamiento del
husillo y mostrarlo en una pantalla con resolución de 0,001 mm.
CENTRADORES
EL CENTRADOR 3D es un instrumento de medición muy versátil para máquinas de
fresado y corte por erosión (palanca aislada). Mediante una herramienta, el centrador se
monta en el husillo y permite posicionarlo con precisión sobre la pieza o soporte de
pieza. Esto le permite establecer puntos de referencia y medir piezas de forma rápida y
sencilla. Cualquier aproximación de eje es válida (eje X, Y, Z). El indicador de
cuadrante siempre parpadea en la misma dirección e indica la distancia desde el centro
del husillo a la pieza de trabajo. Deja de parpadear al alinear el eje. La primera vez, no
más control, ni cálculos, ni problemas. Eliminando los costos de producción, aumenta la
eficiencia y reduce la carga del operador. [2]
TELEMETROS
Si se acepta la redundancia, un telémetro puede definirse como un instrumento para
medir distancias a distancia, es decir, desde una distancia.
En construcción y bricolaje, el telémetro más utilizado es el telémetro electrónico que
funciona con luz láser, pero también existen otros tipos de telémetro.Telémetro láser
Los distanciómetros láser son una de las máquinas de medición más precisas. Los
telémetros láser funcionan midiendo el tiempo de vuelo de un rayo de luz láser.
¿Por qué luz láser? El rayo láser se propaga de forma concentrada, es decir, la luz no se
dispersa. Por este motivo, cuando rebota en el objeto, conserva la intensidad suficiente
para regresar al transmisor, que es el telémetro.
También conocido como metro láser, es una herramienta utilizada en albañilería para
medir, por ejemplo, la apertura de una ventana, la distancia entre el suelo y el techo,
entre dos paredes, etc.
Telémetro óptico
Los telémetros ópticos utilizan principios ópticos y mecánicos para determinar la
distancia entre el operador del telémetro y el objetivo. Uno de los telémetros ópticos
más simples se llama buscador de rango de coincidencia.
Este dispositivo es similar a un telescopio y consta de un tubo largo con dos ventanas en
cada extremo que miran hacia el objetivo. En el centro del tubo, el telémetro óptico
tiene un visor para que el operador mire.
El principio de funcionamiento del telémetro óptico es el siguiente. Cuando se dirige al
objetivo, la luz pasa a través de una de las ventanas del tubo y es reflejada por el
pentaprisma hacia el centro del tubo (un pentaprisma es un prisma reflectante de cinco
lados que permite que la luz se desvíe en un ángulo de 90° sin invertir la dirección).
imagen y también se utiliza en cámaras tipo réflex). La imagen pasa a través de un
prisma que permite enfocar la imagen en la mirilla.
En el otro extremo del telémetro, la imagen del objetivo también entra al tubo y se
combina con la imagen que viene del extremo opuesto a través de otro prisma que
superpone las dos imágenes de la mirilla.
Recuerde que si una de las ventanas del telémetro se coloca directamente frente al
objetivo, la otra ventana no lo estará.
En otras palabras, la luz entrará en un cierto ángulo, lo que significa que esta segunda
imagen estará borrosa, desalineada o desenfocada. El operador del telémetro utiliza una
rueda que cambia el ángulo del compensador óptico para enfocar o alinear la imagen..
Lo que la persona ve por la mirilla es lo siguiente:
Dado que inicialmente se conoce la distancia entre las dos ventanas y también se conoce
el ángulo de compensación, la distancia al objetivo se puede calcular mediante
triangulación.
Además, cuanto mayor sea la distancia entre las dos ventanas, más preciso será el
telémetro óptico. Telémetro de ultrasonidos
Se basa en un principio completamente diferente. El telémetro emite ondas ultrasónicas
que se reflejan hacia el objetivo y el telémetro recibe el eco. En función del tiempo
transcurrido y la fase del eco, calcula la distancia al objetivo. Puedes encontrar este tipo
de telémetro en determinadas cámaras “Polaroid”. [3]
NIVEL DE BURBUJA
Un nivel es un instrumento de medida que se utiliza para determinar la horizontalidad o
verticalidad de un elemento. Hay muchos tipos diferentes y son utilizados por
topógrafos, carpinteros, albañiles, herreros, trabajadores del aluminio, fotógrafos y
otros. El nivel es una herramienta muy útil para la construcción general e incluso para
colocar un cuadro, porque la perspectiva creará errores.
El nivel de burbuja fue una invención del físico y escritor francés del siglo XVII
Melchisédech Thévenot, en 1661 o 1662. Llenó su instrumento con alcohol, lo montó
sobre una piedra e insertó una lentilla. Comunicó su invento a Robert Hooke en Londres
y a Vincenzo Viviani en Florencia.
El principio de este dispositivo es un pequeño tubo transparente (vidrio o plástico)
lleno de líquido (alcohol o éter) con burbujas de aire en su interior. Si la burbuja está
situada simétricamente entre dos puntos, entonces el instrumento indicará un nivel
preciso que (por razones prácticas) puede ser horizontal, vertical u otro, dependiendo
únicamente de la posición general del instrumento de medición de referencia. [4]
FLEXOMETRO
Un flexómetro es un instrumento utilizado para medir líneas rectas o superficies curvas.
Su inventor fue Alvin Fellows, quien lo desarrolló en 1868. El primer prototipo
consistía en una cinta métrica de metal que se enrollaba sobre sí misma. Con pocas
modificaciones, este diseño sigue utilizándose hoy en día y es muy útil.
Las características más notables del flexómetro son la flexibilidad, la versatilidad y la
usabilidad. Se pueden utilizar en casi cualquier situación para obtener resultados de
medición confiables. Además, se pueden desplegar y recoger rápidamente ya que no se
requiere ningún movimiento para recuperar las tiras de metal. Con el roll-up automático,
ahorras tiempo.
Su uso principal es realizar mediciones sobre cualquier tipo de superficie. Se pueden
utilizar para medir una pieza a lo largo y a lo ancho o un listón de madera. Esto también
permite calcular pequeñas distancias entre dos puntos cercanos.
TIPOS DE FLEXOMETROS
Clásico: Transportable y liviana, esta cinta métrica de metal recubierta de carcasa es
fácil de utilizar.
De Tela: Al no tener carcasa, la cinta métrica está fabricada con un material ligero y de
tela. Esto puede dificultar su uso, ya que la cinta puede ser propensa a tener
imprecisiones.
Digital: Esta es una versión moderna que utiliza sensores ópticos y láseres para realizar
mediciones. Esta es la variación más cómoda, precisa y fácil de usar. [5]
Trabajos citados
[1] TODO INGENIERA INDUSTRIAL, «WORD PRESS,» [En línea]. Available:
https://todoingenieriaindustrial.wordpress.com/metrologia-y-normalizacion/
micrometro/.
[2] METRONIC, «METRONIC,» [En línea]. Available:
https://www.metronicnet.com/palpadores-3d-centradores-metrologia/.
[3] C. MARTINEZ, «TECNITOOL,» 13 DICIEMBRE 2021. [En línea]. Available:
https://tecnitool.es/que-es-un-telemetro/.
[4] M. GOMEZ, «WIKIPEDIA,» 2006. [En línea]. Available:
https://es.wikipedia.org/wiki/Nivel_(instrumento).
[5] ENTABAN, «ENTABAN,» 07 10 2023. [En línea]. Available:
https://entaban.es/blog/post/199-que-es-un-flexometro-para-que-sirve-y-como-
elegir-el-adecuado.
[6] l. f. zarza, 2023. [En línea].
