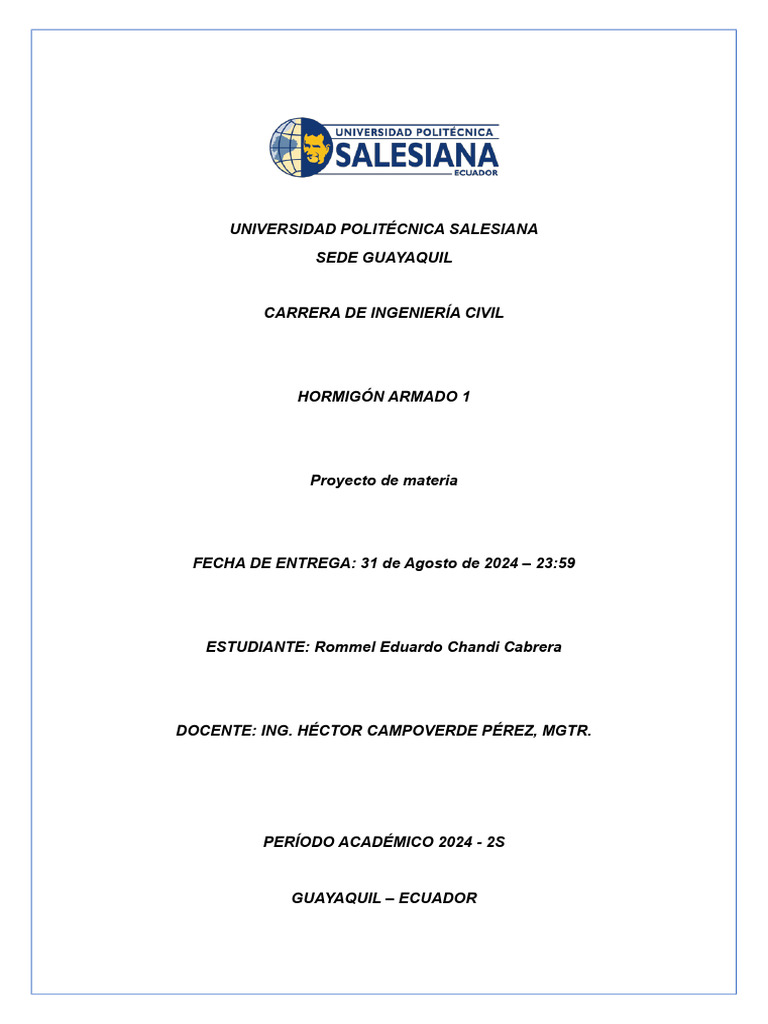

UNIVERSIDAD POLITÉCNICA SALESIANA

SEDE GUAYAQUIL

CARRERA DE INGENIERÍA CIVIL

HORMIGÓN ARMADO 1

Proyecto de materia

FECHA DE ENTREGA: 31 de Agosto de 2024 – 23:59

ESTUDIANTE: Rommel Eduardo Chandi Cabrera

DOCENTE: ING. HÉCTOR CAMPOVERDE PÉREZ, MGTR.

PERÍODO ACADÉMICO 2024 - 2S

GUAYAQUIL – ECUADOR
Contenido
INTRODUCCION ......................................................................................................... 3
DESCRIPCION GENERAL DE LA ESTRUCTURA .............................................................. 3
UBICACIÓN DE LA ESTRUCTURA .................................................................................. 3
MATERIALES ................................................................................................................. 3
SISTEMA ESTRUCTURAL ............................................................................................... 3
NORMAS A TULIZAR PARA LA ESTRUCTURA ................................................................. 4
ACI 318-19: ............................................................................................................... 4
2. ACI 332-14: ............................................................................................................ 4
Consideraciones Adicionales ................................................................................... 5
Objetivo del proyecto: .................................................................................................. 5
Determinacion de las cargas muerta ............................................................................... 6
A. Rocas .................................................................................................................... 6
B. Piedras artificiales ................................................................................................. 6
D. MORTEROS ......................................................................................................... 6
E. METALES............................................................................................................. 6
E. MATERIALES DIVERZOS ................................................................................... 6
DETERMINACION DE LAS CARGAS VIVAS ............................................................. 8
Corredores................................................................................................................. 8
Cubiertas ................................................................................................................... 8
Escaleras y rutas de escape ......................................................................................... 8
Residencias ................................................................................................................ 8
PLANO ARQUITECTONICO DE LA ESTRUCTURA .................................................. 9
PLATA BAJA .......................................................................................................... 10
PLANTA ALTA ......................................................................................................... 11
AZOTEA ................................................................................................................. 12
INTRODUCCION
La creación esta vivienda unifamiliar en AutoCAD es fundamental en el diseño
arquitectónico y estructural, permitiendo una visualización detallada y precisa del
proyecto antes de su construcción. AutoCAD, un software de diseño asistido por
computadora, se utiliza ampliamente en el ámbito de la arquitectura e ingeniería debido
a su capacidad para generar planos y modelos tridimensionales con alta precisión.

En el contexto del análisis de cargas, el uso de AutoCAD facilita la representación

exacta de la estructura, incluyendo sus dimensiones, materiales y características
específicas. Este nivel de detalle es crucial para realizar un análisis de cargas eficiente,
ya que permite identificar y calcular las fuerzas que actuarán sobre la edificación,
garantizando así su estabilidad y seguridad.

DESCRIPCION GENERAL DE LA ESTRUCTURA

UBICACIÓN DE LA ESTRUCTURA
El proyecto, vivienda esta ubicada en el sur de Guayaquil, Ecuador específicamente en
el sector sur por la ciudadela huancavilca aproximadamente a 3 cuadras de los bloques
condominios los jardines, cerca del colegio 9 de octubre esta es una zona muy transitada
por estudiantes.

MATERIALES
Los materiales de la estructura so: concreto reforzado, columnas, losas, acero estructural
para las vigas y vigas.

SISTEMA ESTRUCTURAL
El diseño de la estructura se fundamenta en un sistema de pórticos de concreto
reforzado, creado para soportar tanto cargas verticales (gravitacionales) como cargas
laterales, tales como viento y sismos. Este sistema estructural ofrece una combinación
óptima de rigidez y ductilidad, permitiendo que la estructura absorba y disipe
eficientemente la energía sísmica. Esto reduce significativamente el riesgo de daños
estructurales durante eventos sísmicos.

El concreto reforzado, compuesto por concreto y barras de acero, presenta una excelente
resistencia tanto a la compresión como a la tracción. Los pórticos de concreto reforzado
son ideales para edificaciones de gran altura debido a su capacidad para soportar cargas
pesadas y ofrecer flexibilidad en el diseño arquitectónico. Además, el diseño incorpora
marcos de corte y núcleos rígidos en ubicaciones estratégicas para mejorar la estabilidad
lateral de la estructura.
Estos elementos estructurales adicionales juegan un papel crucial en la resistencia a
fuerzas horizontales, garantizando que la integridad estructural se mantenga incluso
bajo condiciones de carga extremas.

La implementación de este sistema estructural no solo asegura la seguridad y

durabilidad del edificio, sino que también promueve una construcción eficiente y
económica, optimizando el uso de materiales y reduciendo el tiempo necesario para
completar la construcción.

NORMAS A TULIZAR PARA LA ESTRUCTURA

ACI 318-19:

Aplicación: Este código establece los requisitos mínimos para el diseño y la

construcción de estructuras de concreto, abarcando todos los aspectos necesarios para
asegurar la integridad estructural.

Requisitos Principales:

• Resistencia del Concreto: Utilizar concreto con una resistencia a la compresión

mínima especificada, que generalmente es de al menos 2500 psi (17.2 MPa) para
estructuras residenciales.
• Refuerzos de Acero: Diseñar y colocar adecuadamente barras de refuerzo de
acero (varillas) para soportar las cargas previstas. El tipo de acero y el grado
deben cumplir con las especificaciones mencionadas en el código.
• Cobertura de Concreto: Mantener una cobertura mínima de concreto sobre las
barras de refuerzo para protegerlas de la corrosión y el fuego. Para elementos
estructurales expuestos al ambiente exterior, se recomienda una cobertura
mínima de 5 cm; para elementos interiores, al menos 2.5 cm.
• Detallado de Refuerzos: Seguir especificaciones precisas para el tamaño, el
espaciamiento y el doblado de las barras de refuerzo. Asegurar una adecuada
colocación de estribos y lazos para el confinamiento del concreto y la
prevención de fallos en cizallamiento.
• Control de Calidad del Concreto: Implementar procedimientos adecuados para
la mezcla, colocación, compactación y curado del concreto, garantizando que se
alcancen las propiedades mecánicas deseadas.

2. ACI 332-14:

Aplicación: Este código proporciona lineamientos específicos para la construcción de

viviendas residenciales de concreto, incluyendo casas unifamiliares de hasta dos pisos.

Requisitos Principales:

• Diseño de Cimentaciones: Las cimentaciones deben ser diseñadas para soportar

las cargas de la estructura y distribuirlas adecuadamente al suelo. Las zapatas
deben ser dimensionadas de acuerdo con las cargas verticales y horizontales
esperadas.
 • Muros de Concreto: Los muros deben ser diseñados y reforzados de acuerdo
con las cargas gravitacionales y laterales (viento y sismo). Se debe considerar el
uso de refuerzos horizontales y verticales adecuados.
• Pisos y Techos: Las losas de entrepiso y las cubiertas deben ser diseñadas para
soportar las cargas vivas y muertas, con un refuerzo adecuado para evitar
deflexiones excesivas y asegurar la rigidez.
• Juntas de Construcción: Deben implementarse juntas de construcción,
expansión y control para manejar los movimientos térmicos y evitar la
formación de grietas.
• Anclajes y Conexiones: Asegurar que las conexiones entre elementos
estructurales (vigas, columnas, muros) sean capaces de transferir cargas de
manera efectiva y mantener la integridad de la estructura bajo condiciones de
carga extremas.

Consideraciones Adicionales

• Evaluación del Sitio: Realizar un estudio geotécnico del sitio para determinar la
capacidad portante del suelo y diseñar las cimentaciones adecuadas.
• Carga de Viento y Sísmica: Incorporar las cargas de viento y sísmica en el
diseño estructural de acuerdo con las normas locales y las recomendaciones del
ACI.
• Revisión y Aprobación: Todos los planos y especificaciones deben ser
revisados y aprobados por un ingeniero estructural licenciado, asegurando el
cumplimiento de las normas del ACI y las regulaciones locales.

La adherencia a las normas del ACI en el diseño y construcción de una casa de dos
pisos de 10x12 metros garantiza que la estructura sea segura, duradera y capaz de
soportar las condiciones de carga a las que estará expuesta.

Objetivo del proyecto:

1. Determinar la capacidad de los elementos estructurales (vigas, columnas, losas)

para resistir las cargas gravitacionales, sísmicas y de viento.
2. Asegurar que la estructura pueda soportar cargas extremas sin riesgo de colapso,
protegiendo la vida de los ocupantes.
3. Asegurar que el diseño estructural cumpla con las normativas locales e
internacionales, como el ACI 318-19 y las normas sísmicas aplicables.
4. • Facilitar la obtención de permisos de construcción al demostrar que el diseño
cumple con todos los requisitos reglamentarios.
5. • Asegurar que la estructura tenga la rigidez adecuada para limitar las
deformaciones bajo cargas de servicio.
Determinacion de las cargas muerta
A. Rocas
Granito de 24.0-28.0 kN/m^2
Caliza compactas y mármoles de 27.0-28.0 kN/m^2
Pizarra para tejados 28.0 kN/m^2

B. Piedras artificiales
Baldosa de cerámica 18.0 kN/m^2
Hormigón simple 22.0 kN/m^2
Hormigón Armado 24.0 kN/m^2
Bloque hueco de hormigón 12.0 kN/m^2
Bloque hueco de hormigón alivianado 8.5 kN/m^2

D. MORTEROS
Cemento compuesto y arena 1:3 a 1:5 20.0 peso unitario kN/m^2
Yeso 10.0 peso unitario kN/m^2

E. METALES
Acero 78.5 peso unitario kN/m^2
Aluminio 27.0 peso unitario kN/m^2

E. MATERIALES DIVERZOS
Libros y documentos 8.5 peso unitario kN/m^2
Vidrio y plano 26.0 kN/m^2

ELEMENTOS SECUNDARIOS
Baldosa de cerámica, con mortero de cemento: por cada cm de espesor 0.20 peso
unitario kN/m^2

Contrapiso de hormigón ligero simple, por cada cm, de espesor 0.16 peso unitario
kN/m^2

Contrapiso de hormigón simple, por cada cm, de espesor 0.22 peso unitario kN/m^2
CARGAS MUERTA DE LA VIVIENDA UNIFAMILIAR.
Sala de estar
Aire acondicionado 0.29 peso unitario kN/m^3 0.29 peso total en kN/m^3
Ventana 0.30 peso unitario kN/m^3 0.30 peso total en kN/m^3
Puerta principal 0.30 peso unitario kN/m^3 0.30 peso total en kN/m^3

Comedor
Ventana 0.30 peso unitario kN/m^3 0.30 peso total en kN/m^3
Puerta corrediza 0.59 peso unitario kN/m^3 0.59 peso total en kN/m^3

Cocina
Anaqueles 0.10 peso unitario kN/m^3 0.10 peso total en kN/m^3
Refrigeradora 0.50 peso unitario kN/m^3 0.50 peso total en kN/m^3

Estufa 0.30 peso unitario kN/m^3 0.30 peso total en kN/m^3

Mesón 0.59 peso unitario kN/m^3 0.59 peso total en kN/m^3

Lavaplatos 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3

Ventana 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3

Baño de visitas
Inodoro 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3
Lavamanos 0.10 peso unitario kN/m^3 0.10 peso total en kN/m^3
Puerta 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3

Dormitorio principal
Aire acondicionado 0.29 peso unitario kN/m^3 0.29 peso total en kN/m^3
Puerta 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3
Closet 0.15 peso unitario kN/m^3 0.15 peso total en kN/m^3
Ventana 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3

Dormitorio 2
Aire acondicionado 0.29 peso unitario kN/m^3 0.29 peso total en kN/m^3
Puerta 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3
Closet 0.15 peso unitario kN/m^3 0.15 peso total en kN/m^3
Ventana 0.20 peso unitario kN/m^3 0.20 peso total en kN/m^3
DETERMINACION DE LAS CARGAS VIVAS
Corredores
Primer piso otros pisos de igual ocupación execto si existe otra indicación
Carga uniforme 4.80 kN/m^2

Cubiertas
Cubiertas planas, inclinadas y curvas
Carga uniforme 0.70 kN/m^2

Escaleras y rutas de escape

Únicamente residencias unifamiliares y bifamiliares
Carga uniforme 2.00 kN/m^2

Residencias
Viviendas unifamiliares y bifamiliares
Carga uniforme 2.00 kN/m^2
PLANO ARQUITECTONICO DE LA ESTRUCTURA
PLATA BAJA
PLANTA ALTA
AZOTEA
Metodología de calculo de vigas y columnas
1.Con el fin de determinar la resistencia necesaria para las vigas y columnas, se llevo a
cabo una simulación estructural en sap2000. Esta permitió analizar en detalle los
momentos finales de cada elemento, lo cuales crucial para definir dimensiones.
2. después de simular la edificación, se añaden las cargas correspondientes para lograr
que la simulación refleje de la manera mas fiel posible las condiciones reales a las que
estaría sometida la estructura
3.colocamos las cargas y ejecutamos el software, que nos proporcionara los datos delos
momentos y las fuerzas cortantes en los elementos.
4. una ves ejecutado el software, se obtendrán los valores de momentos y cortantes, que
son fundamentales para dimensionar los elementos estructurales,
5.con los datos generados por el sap2000, procederemos al diseño de las vigas y
columnas de la edificación. Utilizaremos una hoja de calculo en Exel, previamente
desarrollada, para llevar a cabo este diseño.

Calculo de vigas

DATOS UNIDAD
EXTRAS
b 15 cm PP 1080
h 30 cm h 30
F'C 210 kg/cm2 b 15
β1 0,85 - L 3,46
Fy 4200 kg/cm2
CV 0,28 ton/m
CD 0,022 ton/m
ESTRIBOS 1 mm
PERALTE (D) 24 cm
 casos de carga
1) 1,4*CD 0,0308 Ton/m
2) 1,2*CD+1,6*CV 0,4744 Ton/m

M máx 0,7 Ton/m

CUANTIAS
Pb 0,0213

MIN. Y MÁX
P máx 0,0159

0,0033
P min
0,0028

VERIFICACIÓN DE CUANTÍA
CUANTÍA BALANCEADA 0,0213

CUANTÍA MÁXIMA 0,016

CUANTÍA MÍNIMA 0,00276

CUANTÍA REAL 0,0080

VERIFICACION DE CUANTÍA 0,0080<0,0213 OK

ELECCIÓN DE CUANTÍA
P real 0,0080

CAPACIDAD MINIMA

φMn=Mu

φMn 0,788795422

PERALTE MINIMO
d 13

AREA DE ACERO
As 1,57

φ12,7 1,33

# Varillas 1,185943682 2 varillas

New As 2,7 cm2

NEW Preal 2,3

D real 24

VERIFICACION FINAL
Mn 2316698160,99
φMn 2085028344,89
2 ton/m
 DATOS UNIDAD
EXTRAS
b 10 cm PP 480
h 20 cm h 20
F'C 210 kg/cm2 b 10
β1 0,85 - L 1,07
Fy 4200 kg/cm2
CV 0,28 ton/m
CD 0,022 ton/m
ESTRIBOS 1 mm
PERALTE (D) 14 cm
 casos de carga
1) 1,4*CD 0,0308 Ton/m
2) 1,2*CD+1,6*CV 0,4744 Ton/m

M máx 0,1 Ton/m

CUANTIAS
Pb 0,0213

MIN. Y MÁX
P máx 0,0159

0,0033
P min
0,0028

VERIFICACIÓN DE CUANTÍA
CUANTÍA BALANCEADA 0,0213

CUANTÍA MÁXIMA 0,016

CUANTÍA MÍNIMA 0,00276

CUANTÍA REAL 0,0080

VERIFICACION DE CUANTÍA 0,0080<0,0213 OK

ELECCIÓN DE CUANTÍA
P real 0,0080

CAPACIDAD MINIMA

φMn=Mu

φMn 0,075436189

PERALTE MINIMO
d 5

AREA DE ACERO
As 0,40

φ6,5 0,33

# Varillas 1,197804958 2 varillas

New As 0,7 cm2

NEW Preal 0,3

D real 14

VERIFICACION FINAL
Mn 8378101,95
φMn 7540291,75
0,07 ton/m
 DATOS UNIDAD
EXTRAS
b 12,5 cm PP 750
h 25 cm h 25
F'C 210 kg/cm2 b 12,5
β1 0,85 - L 3,92
Fy 4200 kg/cm2
CV 0,28 ton/m
CD 0,022 ton/m
ESTRIBOS 1 mm
PERALTE (D) 19 cm
 casos de carga
1) 1,4*CD 0,0308 Ton/m
2) 1,2*CD+1,6*CV 0,4744 Ton/m

M máx 0,9 Ton/m

CUANTIAS
Pb 0,0213

MIN. Y MÁX
P máx 0,0159

0,0033
P min
0,0028

VERIFICACIÓN DE CUANTÍA
CUANTÍA BALANCEADA 0,0213

CUANTÍA MÁXIMA 0,016

CUANTÍA MÍNIMA 0,00276

CUANTÍA REAL 0,0080

VERIFICACION DE CUANTÍA 0,0080<0,0213 OK

ELECCIÓN DE CUANTÍA
P real 0,0080

CAPACIDAD MINIMA

φMn=Mu

φMn 1,012475022

PERALTE MINIMO
d 16

AREA DE ACERO
As 1,63

φ9,5 0,71

# Varillas 2,296798548 3 varillas

New As 2,1 cm2

NEW Preal 2,8

D real 19

VERIFICACION FINAL
Mn 1747519618,52
φMn 1572767656,67
1,5 ton/m
Calculo de la columna cuadrada

CALCULO DE COLUMNA CUADRADA

DATOS
Pd 0,022 Ton/m2

Pl 0,28 Ton/m2

CUANTÍA 3 %

F'c 280 kg/cm2

Fy 4200 kg/cm2

casos de carga
1) 1,4*CD 0,0308 Ton/m
2) 1,2*CD+1,6*CV 0,4744 Ton/m

Pu 0,47 Ton/m

RESISTENCIA MINIMA
φPn 0,729846154 Ton/m

ANALISIS DE φPn
φPn φ*(0.80)*(Po)
 0,7298 0.65*0.80*(0.85*280*(Ag-Ast)+4200*Ast)
0,7298 0.65*0.80*(0.85*280*(Ag-Ast)+4200*Ast)
0,91225 0.65*0.80*(0.85*28*(Ag-Ast)+411.8793*Ast)
0,91 23.8Ag-23.8Ast+4200Ast)
0,91 23.8Ag-388.08Ast

ANALISIS DE CUANTIA
CUANTIA Ast/Ag=3%

Ast=3%/Ag

0,91 23.8Ag-388.08*(0.02*Ag)
5,4 23.8Ag-7.7616Ag
Ag 0,336658354 cm

CUADRADA bxh
b*b=Ag
b=raíz de Ag 0,58022268 m 58,02226763 cm
60
Ag 3600 cm2

Ast 3%*Ag
Ast 108 cm2

VARILLA #8
NUMERO DE VARILLAS 21,3017751 22u 111,54 cm2

VARILLA #10
NUMERO DE VARILLAS 13,6020151 14u 111,16 cm2
 CUMPLE CUANTIA
CUANTIA 3,10% VARILLA #8

CUANTIA 3,09% VARILLA #10
