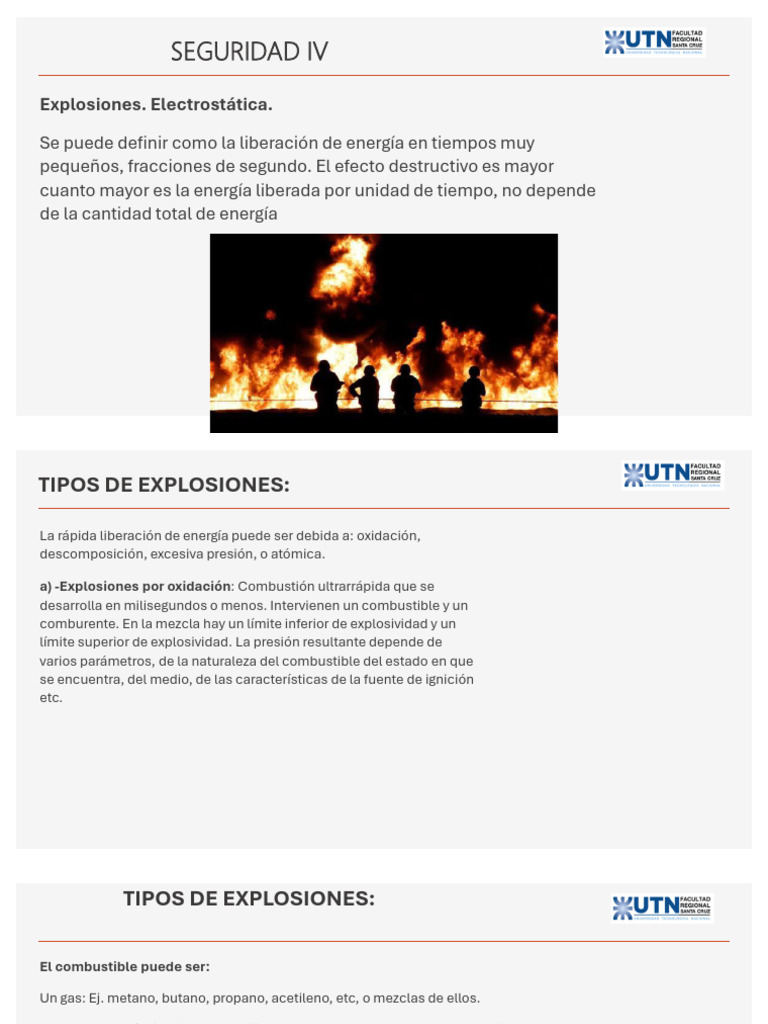

SEGURIDAD IV
Explosiones. Electrostática.
Se puede definir como la liberación de energía en tiempos muy
pequeños, fracciones de segundo. El efecto destructivo es mayor
cuanto mayor es la energía liberada por unidad de tiempo, no depende
de la cantidad total de energía
TIPOS DE EXPLOSIONES:
La rápida liberación de energía puede ser debida a: oxidación,
descomposición, excesiva presión, o atómica.
a) -Explosiones por oxidación: Combustión ultrarrápida que se
desarrolla en milisegundos o menos. Intervienen un combustible y un
comburente. En la mezcla hay un límite inferior de explosividad y un
límite superior de explosividad. La presión resultante depende de
varios parámetros, de la naturaleza del combustible del estado en que
se encuentra, del medio, de las características de la fuente de ignición
etc.
TIPOS DE EXPLOSIONES:
El combustible puede ser:
Un gas: Ej. metano, butano, propano, acetileno, etc, o mezclas de ellos.
Vapores de un líquido inflamable: Ej. nafta, solventes, benceno, tolueno, xileno, alcoholes etc.
Polvo de metales, de carbón, de productos agrícolas, harinas, azúcar, aspirina, leche en polvo, etc. en
suspensión en el aire. En estos casos la explosión depende del tamaño de partícula, a menor tamaño mayor
poder explosivo, de la concentración hay un límite inferior y uno superior de explosividad, de la composición
del ambiente, de la naturaleza de la fuente de ignición
Fibras en suspensión, caso típico fibras de algodón y otras fibras textiles
Otras explosiones por oxidación. Ejemplo: sodio o potasio metálico en agua.
TIPOS DE EXPLOSIONES
TIPOS DE EXPLOSIONES
Medidas de prevención
Según se trate de edificios, locales industriales, conductos o canalizaciones las medidas
a adoptar pueden ser:
Preventivas basadas en la eliminación o separación de combustible y fuentes de calor en
las zonas de riesgo y aledañas.
Ejemplo: Adopción de procesos que trabajan por debajo o por encima de los límites de
explosividad, eliminación de combustibles mediante orden y limpieza, instalaciones
eléctricas para ambientes explosivos
TIPOS DE EXPLOSIONES
Medios de alivio de presión aplicados a edificios, conductos o canalizaciones: aberturas a
clapeta, discos de rotura o válvulas a resortes o contrapesos, tapones fusibles etc. Medios de
supresión de explosiones, en casos donde pueden ser aplicados, en locales, recintos,
canalizaciones. Consisten en instalaciones dinámicas ultrarrápidas de detección de
presiones y de extinción de la explosión en milésimas de segundo. Son muy costosas.
Depósito de combustible de 1800 litros, conteniendo vapores, utilizando detectores
ultrarrápidos y aplicación masiva de agente extintor halogenado tiene la secuencia siguiente:
Comienzo de la ignición: tiempo cero microsegundos, presión atmosférica
A los 35 milisegundos actúa el detector, aumento de presión: 0,014 Kg/cm2
A los 40 milisegundos comienza la supresión (inyección de agente extintor), presión: 0,039
Kg/cm2
A los 45 milisegundos la presión aumentó a 0,063 Kg/cm2
A los 50 milisegundos la bola de fuego sigue creciendo, la presión aumentó a: 0,091 Kg/cm2
A los 60 milisegundos la bola de fuego y el agente extintor se encuentran se produce la
extinción, la presión dentro del recipiente alcanzó a: 0,140 Kg/cm2
TIPOS DE EXPLOSIONES
Explosiones por Descomposición, explosivos comerciales de baja liberación de gases
calientes. Ejemplo: pólvora, explosivos militares de alta liberación de gases. En estos
casos la presión alcanza a miles de Kg/ cm2y velocidades de 8000 o más m/seg. ej. TNT.
Otros casos sales de cianuro, y nitrato en tratamiento térmico.
Los explosivos de uso comercial tienen su mayor aplicación en la extracción de
minerales, por ej. voladuras en canteras a cielo abierto. Es un tema de alta
especialización y tiene que estar en manos de expertos.
Medidas de prevención: referencia Ley Nacional 20.429 - Decreto 302/83. Pólvoras,
explosivos y afines.
TIPOS DE EXPLOSIONES
Explosiones por presión: Son las originadas por liberación de energía por exceso de presión,
Provocan fragmentaciones de gran tamaño de recipientes. Ejemplo: calderas, autoclaves
tanques cisterna de gases o de líquidos, etc.
Estas explosiones se deben a vapores expandidos provenientes de líquidos en ebullición
conocidas como: explosiones por ( BLEVE) (Boiling Liquid Expanding Vapor Explosion)
Son modelos físicos, no dependen de una reacción química o de la combustibilidad.
Cuando se dan las condiciones mínimas puede producirse en minutos o en horas (según
tamaño del recipiente)
Condiciones que se deben cumplir:
• Sobrecalentamiento
• Violento descenso de la presión
• Nucleación instantánea
TIPOS DE EXPLOSIONES
Sobrecalentamiento : Es una condición, pero no suficiente. El líquido contenido en el recipiente tiene que
estar a bastante más temperatura que la que le corresponde a presión atmosférica normal
Productos que pueden tener una BLEVE:
Gases licuados (combustibles o no combustibles) almacenados a temperatura ambiente.
Líquidos inflamables o no inflamables
Mecanismo de la explosión: cuando un recipiente se rompe por algún motivo y la presión baja rápidamente
hasta la atmosférica, el calor almacenado en el producto lo vaporiza violentamente en proporción a la
diferencia de temperatura del líquido al producirse la rotura y la temperatura de ebullición normal del mismo.
Esa vaporización violenta provoca una gran expansión por el pasaje de líquido a vapor con las siguientes
consecuencias:
Mezcla del producto vaporizado con el aire. Si el líquido es inflamable se producirá una bola de fuego.
Colapso de las estructuras
Pulverización del resto del producto a elevada velocidad y a gran distancia donde cae a veces sin arder si es
inflamable.
TIPOS DE EXPLOSIONES
Descenso brusco de la presión
También es necesaria pero no suficiente.
Causas:
Mecánicas (fallas)
Físicas: impactos, choques, vuelco, dispositivos que liberan bruscamente
la presión.
Térmicas: calentamiento externo del recipiente en la zona del líquido o en
la zona de gas, provoca un debilitamiento de material. Además,
sobrecalentamiento del líquido y sobrepresión del recipiente. Las válvulas
de seguridad o tapones fusibles no pueden impedir una Bleve, la retardan.
TIPOS DE EXPLOSIONES
Nucleación instantánea: Teoría de REID y trabajos de KING explican el
mecanismo de las BLEVE estudiando para cada producto el fenómeno de
vaporización en distintas condiciones de presión y temperatura con efecto
flash.
Para que ocurra la ebullición deben existir dentro de la masa del líquido
suficientes núcleos iniciadores de ebullición. Lo que tarda cierto tiempo
en ocurrir.
Esa inercia en la ebullición es llamada “desequilibrio” lo que puede
producir:
Ebullición violenta que puede hacer colapsar al recipiente
Explosión tipo BLEVE con efectos mayores que en el anterior
TIPOS DE EXPLOSIONES
Sistemas para prevenir BLEVE
Consecuencias:
Físicas: efectos de la explosión y de los impactos de trozos de materiales
expulsados como cohetes.
Químicas: cuando los productos involucrados son inflamables, tóxicos o
reactivos se agravan las consecuencias anteriores.
Las principales causas de colapso de recipientes son varias, mal diseño,
deficiencias constructivas, mala instalación, carencia de dispositivos de
seguridad o mal dimensionados, mezclas equivocadas de productos,
malas maniobras, mantenimiento inadecuado o falta total del mismo.
TIPOS DE EXPLOSIONES
Técnicas preventivas de BLEVE:
Limitadores de presión. Limitadores de temperatura. Separación de
recipientes o tanques
Refrigeración. Dispositivos para evitar impactos físicos. Mantenimiento
adecuado. Capacitación del personal interviniente
Técnicas modernas: Rediseño de válvulas. Introducción de mallas para
retardar la aparición de BLEVE. Adición al fluido de núcleos iniciadores de
ebullición partículas para inducir una rápida ebullición ante un rápido
descenso de presión.
TIPOS DE EXPLOSIONES
Explosiones atómicas, liberación de energía por:
fisión nuclear, rotura de núcleos atómicos pesados. Ej. Uranio
fusión nuclear, unión de dos o más núcleos atómicos livianos. Ej.
Hidrógeno.
Como es conocido hay una enorme liberación de energía por unidad de
tiempo. Bomba atómica 20.000 Tn de TNT; bomba de hidrógeno
50.000.000 Tn de TNT.
La energía se libera bajo las formas: 50 % como ondas de choque, 30 %
calor y 20 % radiaciones nucleares.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Electricidad Estática Industrial
La electricidad estática industrial se genera, en determinadas circunstancias, por un
desbalance de la constitución molecular de materiales relativamente no conductores ej.
típico los plásticos.
Sabemos que la materia está compuesta por átomos, y que un átomo en estado de
equilibrio contiene cargas positivas en el núcleo que balancean las cargas negativas,
electrones, que orbitan a su alrededor. Ambas cargas son iguales y por consiguiente la
carga general del átomo es nula.
No obstante, esta configuración puede ser perturbada cuando uno o varios de los
electrones son retirados quedando el átomo con un exceso de cargas positivas en el
núcleo y deficiencias de electrones, dando como resultado una carga general positiva en
el átomo.
Por el contrario, pueden agregarse electrones a un átomo y éste pasa a tener una carga
general negativa.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Conductividad eléctrica
La habilidad de un material de ceder o captar electrones es puramente una función de la
conductividad del material que es una propiedad propia de cada uno.
El fenómeno de carga electrostática se manifiesta con mayor facilidad en los materiales
que no son buenos conductores, caso de los plásticos o algunos tipos de líquidos donde
es muy fácil perturbar la constitución molecular y lograr que el material se cargue, ya
sea, con signo positivo o negativo, con la más leve fricción, calor, presión, impacto,
movimiento, etc.
La acumulación de cargas estáticas en los materiales va creando diferencias de tensión
o gradientes de potencial.
La presencia de cargas eléctricas en los materiales debido a este mecanismo no dura
indefinidamente. Los átomos se vuelven a neutralizar o balancear pudiendo hacerlo de
dos formas diferentes, por salto de chispas entre materiales vecinos cuando el gradiente
de potencial del medio que los separa es superado o a través de la conductividad, ya sea
de superficie o de volumen o ambas, del mismo material.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
La habilidad de un material de ceder o captar electrones es puramente una función de la
conductividad del material que es una propiedad propia de cada uno.
El fenómeno de carga electrostática se manifiesta con mayor facilidad en los materiales
que no son buenos conductores, caso de los plásticos o algunos tipos de líquidos donde
es muy fácil perturbar la constitución molecular y lograr que el material se cargue, ya
sea, con signo positivo o negativo, con la más leve fricción, calor, presión, impacto,
movimiento, etc.
La acumulación de cargas estáticas en los materiales va creando diferencias de tensión
o gradientes de potencial.
La presencia de cargas eléctricas en los materiales debido a este mecanismo no dura
indefinidamente. Los átomos se vuelven a neutralizar o balancear pudiendo hacerlo de
dos formas diferentes, por salto de chispas entre materiales vecinos cuando el gradiente
de potencial del medio que los separa es superado o a través de la conductividad, ya sea
de superficie o de volumen o ambas, del mismo material.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Por ejemplo: en el caso de líquidos inflamables contenidos en recipientes
metálicos, la tendencia a la neutralización eléctrica dependerá de la
disipación total o parcial de las cargas, lo que es función de dos
parámetros importantes, la conductividad eléctrica (C) del líquido en
cuestión y el tiempo. Ese tiempo lo podemos dividir en dos, tiempo de
relajación (Tr) y tiempo total (Tt).
El tiempo de relajación, es el tiempo necesario para que el 63% de las
cargas acumuladas en un líquido se disipen cuando el recipiente es
conectado a tierra.
Tr (seg) = 18 / C (picomho / m.)
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Riesgos de La Electricidad Estática Industrial
No constituye un riesgo directo para el hombre, pero indirectamente puede
actuar como fuente de calor puntual para originar incendios o explosiones. Para
que eso suceda se deben dar las siguientes condiciones:- Tiene que haber
generación sistemática de electricidad estática.
Las cargas tienen que acumularse y mantener una diferencia de potencial
Debe haber presencia de material explosivo, inflamable o combustible. (mezclas
en aire de: gases, vapores , polvos o fibras inflamables, pólvoras etc.)
La chispa, si es que se produce, debe tener una energía igual o mayor que la de
activación del combustible presente.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Recordemos que en el caso de mezclas explosivas o inflamables la energía de
activación es muy pequeña. En la mayoría de los casos se necesitan energías
que se encuentran entre los 20 a 50 milijoules, en algunas sustancias
inflamables o combustibles puede ser un poco mayor.
La electricidad estática es particularmente peligrosa en:
Atmósferas explosivas, ambientes laborales abiertos o recintos cerrados
(canalizaciones, conductos, tuberías, etc. que contengan mezclas de aire con:
gases, vapores de inflamables o combustibles, polvos o fibras en suspensión.)
Recordemos que el hombre, considerado eléctricamente, es un condensador
que, en determinadas condiciones, zapatos aislantes, ropa de fibras sintéticas
etc., se carga con electricidad estática con sólo moverse, convirtiéndose en
fuente de ignición en un medio propicio.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Líquidos inflamables y combustibles. Manipulación. (movimiento en contacto
con otros materiales, pasaje por tuberías y accesorios, bombeo, llenado de
recipientes, mezclado, agitación, fraccionamiento en gotas y choque con otro
material, trasvasado, etc.)
Manipulación de gases con impurezas, óxidos metálicos, escamas, líquidos,
pulverizaciones, chorro de gas contra un cuerpo conductor aislado de tierra,
pueden cargar electricidad estática con riesgo de explosión
Manipulación de polvos y fibras. El polvo desplazado sobre superficies genera
carga estática depende de varios parámetros: de la sustancia, de la dimensión
de partícula, de la cantidad de contacto superficial, de la conductividad de la
superficie, de la composición gaseosa del campo externo y de la disipación de
cargas del sistema.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Medidas De Prevención y Protección Del Riesgo de La Electricidad Estática
Industrial
(Referencia Decreto 351/79. AnexoV. - punto 3. 6. - Manual de Protección Contra
Incendio NFPA Capítulo: “Control de fuentes de ignición
Electrostáticas”.Ediciones Mapfre - Normas NFPA 77 y 30)
Medidas Generales:
Evitar la generación de cargas eléctricas. Es muy difícil de conseguir.
Tendientes a favorecer la disipación de las cargas lo más rápido posible:
- Humidificación del medio ambiente.
La humedad relativa superior al 60% favorece la disipación de cargas por
aumento de la conductividad superficial de los cuerpos a temperatura ambiente
y del aire. No aplicable a cuerpos calientes.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Conclusiones: La humidificación del ambiente mayor a un 60 % es válida
para el caso de materiales que alcanzan un punto de equilibrio con la
atmósfera y que no estén calientes debido al proceso u otra causa. En los
casos de superficies calientes y materiales que no absorben humedad
superficial hay que buscar otros métodos de neutralización.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Aumento de la conductividad de los materiales involucrados. (de volumen, de
superficie o ambas)
El tratamiento de superficie o en volumen de los materiales, con sustancias
(aditivos) que aumenten la conductividad favorece la disipación de cargas
eléctricas.
Descarga a tierra de las cargas estáticas mediante puestas a tierra e
interconexión de todas las partes conductoras susceptibles de tomar
potenciales peligrosos en forma directa o indirecta.
La interconexión de cuerpos conductores próximos evita la existencia de
diferencia de potenciales que podrían generar chispas.
La puesta a tierra de todos los cuerpos conductores interconectados favorece la
disipación de las cargas a tierra evitando chispas hacia esta última.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Ionización
En este método se busca que el aire adquiera suficiente conductividad
como para lograr una rápida disipación de las cargas.
Se usan los siguientes sistemas:
Colector de puntas (peine estático)
Cuando el colector de puntas puesto previamente a tierra se acerca a un
cuerpo cargado, la ionización del aire en las puntas proporciona suficiente
conductividad para disipar las cargas.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Neutralización eléctrica.
Se emplea un dispositivo de alta tensión para producir una atmósfera
ionizada conductora en las cercanías del cuerpo cargado, favoreciendo la
descarga del cuerpo hacia un conductor cercano puesto a tierra.
Material radioactivo
Es muy poco usado por el riesgo biológico que tiene.
Llamas abiertas
Se usa en determinadas actividades, pero se corre riesgo por introducir
una fuente de ignición en el ambiente.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Medidas particulares
En locales explosivos los pisos deben ser antiestáticos y antichispas
El personal debe usar vestimenta de algodón sin fibras sintéticas y
zapatos antiestáticos y antichispas (NO AISLANTES).
A la entrada de los locales es conveniente instalar barras descargadoras
puestas a tierra para que al personal haga contacto con ellas antes de su
ingreso al lugar.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Manipulación de líquidos inflamables.
Se ha visto que el movimiento de líquidos inflamables en contacto con
otros materiales produce electricidad estática. Los hidrocarburos
acumulan muy fácilmente cargas electrostáticas con las lógicas
consecuencias de una chispa en una mezcla aire-combustible.
Este problema se puede atacar mediante:
Impedir la producción de chispas.
Impedir la formación de mezclas inflamables. (Ventilación mecánica para
diluir la mezcla)
Eliminación del aire o reducir su concentración (inertización)
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Volviendo al movimiento de líquidos inflamables y combustibles. Por
ejemplo, en el caso de tener un tambor de 200 litros con canilla de
trasvase, acostado sobre soporte aislado, antes de llenar un recipiente
para transporte y uso manual se debe conectar el recipiente al tambor con
un cable con cocodrilos. Generalmente el recipiente se coloca sobre una
bandeja metálica que está en el piso para contener derrames. Los
recipientes para contener combustibles de uso manual deben ser
metálicos, con tapa de cierre automático que se abre cuando el operador
aprieta la manija y lo inclina para sacar combustible, y se cierra cuando la
suelta. ¡OJO! No deben usarse baldes o latas metálicos abiertos o envases
de vidrio.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
En el caso de llenado de camiones cisterna la carga por la parte superior "carga
top" se está abandonando por "carga ventral" al conectar la manguera
automáticamente se hace la puesta a tierra del tanque por medio de un cable
incorporado a la misma. El sistema permite a la vez ir recuperando los gases de
escape por llenado.
Cuando se carga combustible en un automóvil el operador debe apoyar bien la
boquilla de carga contra la boca de carga del tanque el resto de las personas no
beben acercarse ni tocar el vehículo hasta que no se haya completado la carga y
puesto la tapa del tanque. Durante la operación de carga no dejar teléfonos
celulares sobre la tapa del baúl u otro lugar cerca de la boca de carga. También
se recomienda que las personas que están dentro del vehículo permanezcan
dentro durante toda la operación de carga. Es más seguro que bajen antes de
iniciar la carga y se alejen del vehículo.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Manipulación de gases
Los gases puros no generan cargas estáticas, salvo que tengan partículas
sólidas o líquidas en suspensión. La descarga de un gas conteniendo
partículas contra un cuerpo conductor puede cargarlo si es que no está
puesto a tierra.
Un caso típico es la descarga de un matafuego de CO2 que lo hace en fase
mixta (líquida con partículas sólidas) se carga de electricidad estática y
carga a la tobera dieléctrica por choque y fricción pudiendo alcanzar
potenciales de 15000 a 18000 voltios.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Manipulación de polvos y fibras
El polvo desplazado sobre una superficie genera gran cantidad de cargas electrostáticas
cuya magnitud depende de varios factores:
Propiedades de la sustancia
Tamaño de partícula
Superficie de contacto
Conductividad de la superficie.
Campo externo y de la resistencia a la disipación de las cargas del sistema.
Normalmente es muy difícil impedir la generación de cargas electrostáticas en polvos en
movimiento, ni con aumento de humedad ni con puesta a tierra de la superficie se puede
eliminar.
Las superficies lisas generan mayores cargas que las ásperas o rugosas.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
Electricidad Estática Atmosférica (Rayo)
Su tratamiento y solución es compartida entre la especialidad Riesgo
Eléctrico y la de Incendio. Se brindan aquí algunas pautas para la
protección de las personas y del riesgo de incendio de los bienes.
De una manera u otra, todos tenemos una idea o información del
tremendo poder destructor del rayo.
En el Capítulo 14 del Decreto 351/79 Art. 102 se exige a todos los
establecimientos expuestos a este riesgo que cuenten con instalaciones
adecuadas para la protección de las personas y de los bienes.
ELECTRICIDAD ESTÁTICA O
ELECTROSTÁTICA
PROTECCIÓN PRIMARIA (Recibir el rayo y disipar su energía en la tierra)
Sistemas basados en la concentración del gradiente eléctrico
Pararrayos de punta “Franklin”. Hilo de guardia. Hilo perimetral. Pararrayo
radioactivo. Sistemas basados en la creación de planos de tierra.
Protección Melsen. Sistemas de riesgo cero. Jaula de Faraday
PROTECCIÓN SECUNDARIA (Eliminar sobretensiones peligrosas
inducidas en los conductores próximos a la corriente de descarga del
rayo)
Uso de descargadores de Sobretensiones de distintos tipos.
