TRABAJO FINAL DEL CURSO

1. INFORMACIÓN GENERAL

Apellidos y Nombres: Roque Gutierrez Alejandro Miguel ID: 1431970

Dirección Zonal/CFP: Independencia/callao
Carrera: Electrónica Industrial Semestre: 3
Curso/ Mód. Formativo Electrónica Analógica

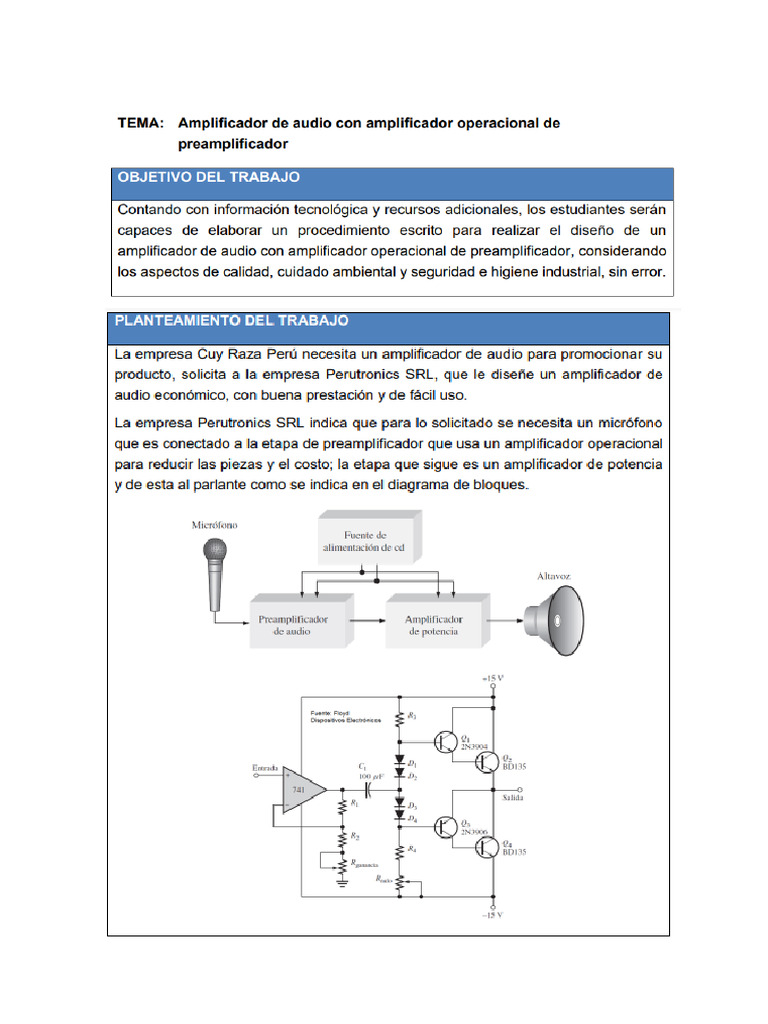

Tema del Trabajo: Amplificador de audio con amplificador operacional de preamplificador

2. PLANIFICACIÓN DEL TRABAJO

ACTIVIDADES/
N° CRONOGRAMA/ FECHA DE ENTREGA
ENTREGABLES
Búsqueda de
1 20/05/2023 21/05/2023
información
Seleccionar
2 21/05/2023 22/05/2023
información
Resolver
3 22/05/2023 29/05/2023
Preguntas
Resolver el
4 planteamiento 29/05/2023 06/06/2023
del trabajo
Re inspeccionar
5 06/06/2023 07/06/2023
el trabajo
6 Entrega 09/06/2023

3. PREGUNTAS GUIA
Durante la investigación de estudio, debes obtener las respuestas a las siguientes interrogantes:

Nº PREGUNTAS
¿Cuál es la configuración del amplificador operacional?
1
Calcule las ganancias de voltaje máxima y mínima del amplificador operacional.
2
¿Cuáles son las características del amplificador de potencia?
3
Determine la potencia máxima ideal entregada por el amplificador de audio a un
4 altavoz de 8 Ohms.

Determine el consumo de potencia de la fuente de alimentación de ±15 V.

5

2
 TRABAJO FINAL DEL CURSO

HOJA DE RESPUESTAS A LAS PREGUNTAS GUÍA

1. ¿Cuál es la configuración del amplificador operacional?

En el tema propuesto nos muestra un circuito integrado LM741 comúnmente llamado
OpAmp, el cual tiene diversas aplicaciones de las que se hará el uso de una
configuración de amplificador No inversora.
En la imagen se muestra a este amplificador en una configuración no inversora ya que
la alimentación de entrada esta dada en el pin 3 de NON-INVERTING INPUT y el
feedback se encuentra en el lado negativo y este directamente a GND o tierra, tal como
se muestra en la siguiente imagen:

12K

1K

2K

Esta configuración se usa ya que se busca que el sonido sea amplificado y que no se
invierta su onda. Es una configuración comúnmente usada en preamplificadores de
audio, porque posee una alta calidad de amplificación y baja distorsión.

2. Calcule las ganancias de voltaje máxima y mínima del amplificador operacional.

Escogí los siguientes valores para las resistencias:
R1=1K
R2=2K
Potenciómetro=10k
Calculando según la fórmula de ganancia mínima y máxima se obtuvo los siguientes
resultados:
En caso de la ganancia mínima el potenciómetro se aumentará dándole el valor
máximo de 1k.
Av min. = (12k / 3k) +1 =5
Para el cálculo de la ganancia máxima, el potenciómetro tendrá que ser el mínimo, es
decir llevarlo a 0 ohmios.
Av máx. = (12k / 1k) +1 =13

3
 TRABAJO FINAL DEL CURSO
3. ¿Cuáles son las características del amplificador de potencia?
De acuerdo al tema tratado se hará el uso de un amplificador clase AB, que se utiliza
comúnmente en aplicaciones de audio. La característica principal de estos
amplificadores es que los transistores de salida conducen la señal de entrada durante
la mitad del ciclo de la forma de onda, es decir, cada onda se encarga de amplificar la
mitad de la onda positiva o negativa de la señal.
Pero existe un inconveniente el cual hace que exista una pequeña discontinuidad,
conocido como Crossover, el cual produce una señal de distorsión, podemos minimizar
aquella esta distorsión, añadiéndole una etapa de preamplificador el cual elimina
aquella distorsión.

4. Determine la potencia máxima ideal entregada por el amplificador de audio a un

altavoz de 8 Ohms.
La potencia máxima para el amplificador de audio a un altavoz de 8 Ohms es la
siguiente:
Po(ca)=(Vl2/2*Rl)
Donde:
VL=√2*Vi(rms) = √2*12 = 17V
Rl=8 Ohms
Remplazando Datos:
Po(ca)= (172/2*8)
Po(ca)=18 Watts

5. Determine el consumo de potencia de la fuente de alimentación de ±15 V.

Para hallar la potencia que entrega la fuente se hacen los siguientes pasos:
Primeramente, pondremos un voltaje de entrada de 12Vrms.
VL(p) = √2*Vi(rms) = √2*12 = 17V

Hallamos la corriente pico a través de la carga:

IL(p) = VL(p)/RL = 17V/8ohms = 2.1A

Posteriormente hallamos la corriente de cd extraída:

Icd= (2/ π) *IL(p) = (2/ π) *2.1A = 1.34A

Finalmente, la potencia suministrada al circuito será la siguiente:

Pi(cd) = Vcc*Icd = 15V * 1.34A = 20.1Wats
4
 TRABAJO FINAL DEL CURSO

HOJA DE PLANIFICACIÓN

PROCESO DE EJECUCIÓN
SEGURIDAD / MEDIO AMBIENTE /
OPERACIONES / PASOS /SUBPASOS NORMAS -ESTANDARES
1._Investigue todo lo relacionado al tema de circuitos Fuentes Confiables
integrados OpAmp, específicamente sobre el C.I.
LM741 al igual que distintos tipos de amplificadores de
potencias y sus beneficios.
2._Luego de lo investigado se vio que el C.I. LM741 es Fuentes Confiables
un buen OpAmp para amplificar la tensión,
posteriormente se optó el uso de un amplificador clase
AB porque nos dan grandes beneficios de la clase A y
clase B, este amplifica la corriente de entrada.
3._ Se hallo la potencia de salida con carga de la Norma ISO 50001
siguiente manera:

La potencia máxima para el amplificador de audio a un

altavoz de 8 Ohms es la siguiente:
Po(ca)=(Vl2/2*Rl)
Donde:
VL=√2*Vi(rms) = √2*12 = 17V
Rl=8 Ohms
Remplazando Datos:
Po(ca)= (172/2*8)
Po(ca)=18 Watts

4._El calculo de la potencia de la fuente también se Norma ISO 50001

hizo el uso de el voltaje de la carga.

Para hallar la potencia que entrega la fuente se hacen

los siguientes pasos:
Primeramente, pondremos un voltaje de entrada de
12Vrms.
VL(p) = √2*Vi(rms) = √2*12 = 17V

Hallamos la corriente pico a través de la carga:

IL(p) = VL(p)/RL = 17V/8ohms = 2.1A

Posteriormente hallamos la corriente de cd extraída:

Icd= (2/ π) *IL(p) = (2/ π) *2.1A = 1.34A

Finalmente, la potencia suministrada al circuito será la

siguiente:
Pi(cd) = Vcc*Icd = 15V * 1.34A = 20.1Wats

5._Se probo el circuito dentro de un simulador en este Norma ISO 50001

caso el Proteus.

5
 TRABAJO FINAL DEL CURSO

12Vrms

8 Ohms

6._Una vez hecho la simulación, se procedió a Norma ISO 50001

presentar todos los cálculos y el costo total al cliente.

7._Cuando el cliente haya aprobado aquel circuito se Norma ISO 50001

procederá al armado.

8._Antes del armado se contó con el uso de los EPP y Norma ISO 45001
medidas de seguridad.
-Uso obligatorio de los EPP: botas aislantes, guantes
aislantes, mameluco, cascó.
-No tomar bebidas dentro del área.
-Antes de armar algún circuito desconectar la energía.
-Verificar correctamente la conexión de los cables del
circuito.
-Evitar trabajar con la electricidad en lugares húmedos
o cerca de líquidos.
-Utilizar herramientas de acuerdo a su diseño.
-Proteger las componentes contra posibles
sobrecargas o cortocircuitos.
-Evitar el exceso de desechos en el área de trabajo.
-Revisar que cada componente funcione
adecuadamente.
-Contar con los datashett de los componentes.
9._Finalmente se entregó el armado del circuito al Norma ISO 50001
cliente, mostrándole el funcionamiento y uso de este.
INSTRUCCIONES: debes ser lo más explícito posible. Los gráficos ayudan a transmitir
mejor las ideas. No olvides los aspectos de calidad, medio ambiente y SHI.
6
 TRABAJO FINAL DEL CURSO

DIBUJO / ESQUEMA/ DIAGRAMA

12Vrms

12K
8 Ohms

1K

2K

Amplificador de audio con amplificador operacional de preamplificador

Chinchey Ttito Luis Angel 1:1

7
 TRABAJO FINAL DEL CURSO

LISTA DE RECURSOS

INSTRUCCIONES: completa la lista de recursos necesarios para la ejecución del trabajo.

1. MÁQUINAS Y EQUIPOS
Fuente DC positiva y negativa

3. HERRAMIENTAS E INSTRUMENTOS
Cuaderno
Proteus
Videos de YouTube
Fuentes

5. MATERIALES E INSUMOS
Cables Jumpers macho
C.I. OpAmp LM741
4 resistencias (12k, 1k, 1k, 1k)
2 potenciómetros de 2k
2 transistores BD135
2 transistores 2N3904
4 diodos 1N4007
1 capacitor electrolítico 100uf
1 speaker
