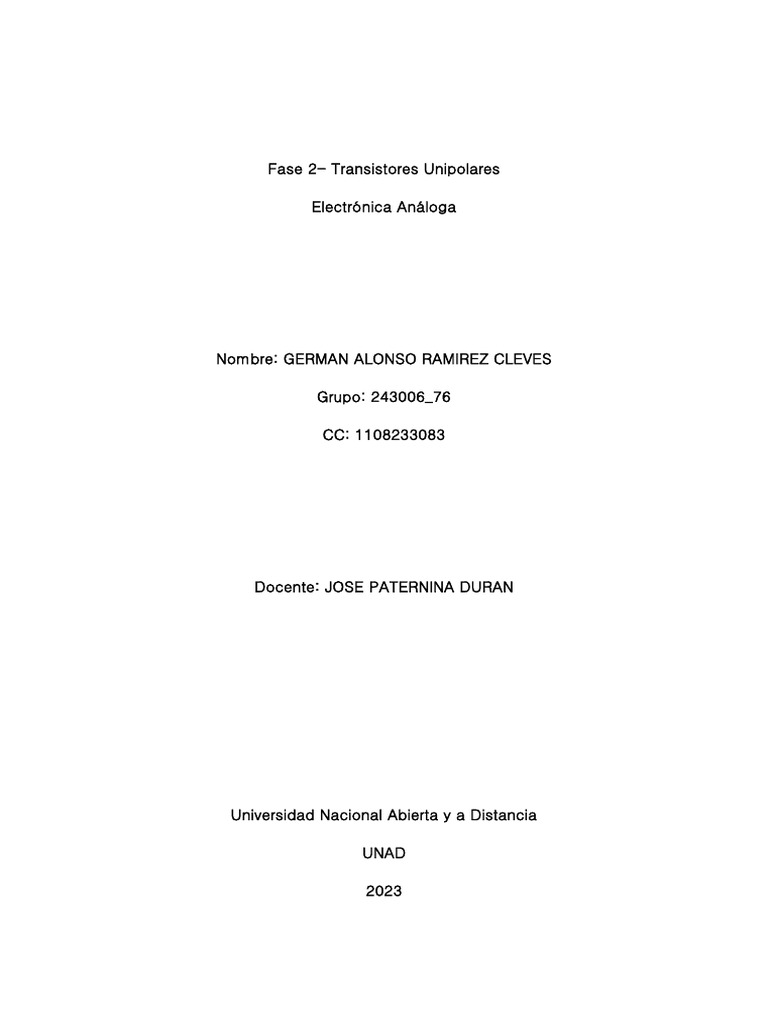

Fase 2- Transistores Unipolares

Electrónica Análoga

Nombre: GERMAN ALONSO RAMIREZ CLEVES

Grupo: 243006_76

CC: 1108233083

Docente: JOSE PATERNINA DURAN

Universidad Nacional Abierta y a Distancia

UNAD

2023
 Introducción
Los amplificadores operacionales son componentes esenciales en la electrónica
analógica, utilizados para amplificar señales y realizar operaciones matemáticas. En
este trabajo se exploran diferentes configuraciones de amplificadores operacionales,
desde los circuitos básicos hasta los circuitos de oscilador, comparador y generador de
ondas. Se analizarán las características de cada configuración y se demostrará su
funcionamiento a través de simulaciones detalladas.
 Actividades para desarrollar:
Individuales:
Fundamentación Teórica
(Primera Semana)

1. Luego de la lectura de los recursos educativos requeridos para la Unidad 3,

cada estudiante debe describir con sus propias palabras la teoría de
funcionamiento del circuito anterior.

Los amplificadores operacionales son dispositivos electrónicos que aumentan el nivel

de una señal eléctrica. Hay varios tipos de configuraciones para los amplificadores
operacionales, como el inversor, el no inversor y el seguidor de señal, sumador,
diferenciador, entre otros, que determinan cómo se amplifica la señal. La
configuración de cada amplificador operacional depende de los componentes que se
usen en su construcción, como resistencias y capacitores.
En la figura del circuito 1 se muestran tres tipos de configuraciones para los primeros
tres amplificadores (U1:B, U1:C, U1:D), que son el inversor, el seguidor de señal y el
no inversor respectivamente. En el último amplificador (U1:A) se puede ver una
configuración de sumador e inversor, en la cual varias señales amplificadas se
combinan de forma que se suman y además se invierten usando una resistencia
llamada R4 y una resistencia común de 100 𝐾 𝑜ℎ𝑚𝑠.
Cabe resaltar que todos los amplificadores de este circuito están dentro de un
integrado LM324, quien tiene internamente opamps, por lo tanto, todos se alimentan a
la misma tensión que en este caso es +9V para el terminal 4 del integrado y -9V para
el terminal 11.

Argumentación.
(Segunda Semana).

2. Para argumentar matemáticamente el diseño presentado cada estudiante debe

realizar los siguientes ejercicios y presentarlos como aporte en el foro:

#A. Identifique el tipo configuración del amplificador U1:B, calcule el valor de R5 para

que tenga una ganancia de 2 y el valor de voltaje de salida.

#B. Identifique el tipo configuración del amplificador U1:C, mencione cuál es el voltaje

de salida.
#C. Identifique el tipo configuración del amplificador U1:D, calcule el valor de R7 para

que tenga una ganancia de 3 y el valor del voltaje de salida.

#D. Identifique el tipo configuración del amplificador U1:A y calcule el valor de R4 para

que tenga una ganancia de 1.

#E. Calcular el voltaje de salida del amplificador U1:A.

# FORMULA PROCEDIMIENTO
• Se reemplaza la
ganancia total que
AMPLIFICADOR INVERSOR es 2:

𝑅5
− =2
10𝑘
Despejando:
𝑅5 = 20𝑘
• Para el voltaje de
𝑅5 𝑉𝑠
𝐴𝑜 = − = salida se despeja:
A 𝑅8 𝑉𝑒

𝑉𝑠 −𝑉𝑠
𝐴𝑜 = − = =2
𝑉𝑒 1𝑣

𝑉𝑠 = −2𝑉

AMPLIFICADOR 𝑉𝑒 = 𝑉𝑠

SEGUIDOR DE VOLTAJE

𝑉𝑒 = 𝑉𝑠
B
 • Se reemplaza la
AMPLIFICADOR NO ganancia total que
INVERSOR es 3:

𝑅7
(1 + )=3
10𝑘
𝑅7 𝑉𝑠 𝑅7 = 20𝑘
𝐴𝑜 = (1 + )= • Para la tensión de
𝑅6 𝑉𝑒
C salida:

𝑉𝑠 𝑉𝑠
𝐴𝑜 = = =3
𝑉𝑒 1𝑉
𝑉𝑠 = 3𝑉

AMPLIFICADOR INVERSOR • Se reemplaza la

ganancia total que

D es 1:
𝑅4
𝐴𝑜 = (𝑉𝑎 + 𝑉𝑏 + 𝑉𝑐) 𝑅4
100𝑘 𝐴𝑜 = (2 − 2 + 3) = 1
100𝑘
𝑅4 = 33.333𝑘

• Se reemplaza la
𝑉𝑠 ganancia de 1 y los
𝐴𝑜 =
𝑉𝑒
voltajes de entrada
E en Ve

𝑉𝑠
𝐴= =1
3
𝑉𝑠 = 3

Tabla 1. Solución teórica

 Solución.
(Tercera semana)

Figura 1. Simulación en el software PROTEUS del circuito 1.

PARAMETRO IMAGEN
AMPLITUD U1:B
 AMPLITUD U1:C

AMPLITUD U1:D

AMPLITUD U1:A

Tabla 2. Solución por simulación

Conclusiones
❖ Los diferentes tipos de configuraciones de amplificadores operacionales ofrecen
una variedad de características y funcionalidades útiles para los diseñadores de
circuitos.
❖ La simulación es una herramienta valiosa para demostrar el comportamiento de
los amplificadores operacionales y para comprender su funcionamiento en
situaciones prácticas.
❖ Este trabajo ofrece una descripción general completa de los amplificadores
operacionales y sus aplicaciones en diferentes configuraciones.

Referencias

• Mijarez, R. (2014). Electrónica. (pp. 81-107). https://elibro-

net.bibliotecavirtual.unad.edu.co/es/ereader/unad/39440?page=102
• Mijarez, R. (2014). Electrónica. (pp. 108-114). https://elibro-
net.bibliotecavirtual.unad.edu.co/es/ereader/unad/39440?page=129

• Mijarez, R. (2014). Electrónica. (pp. 115-122). https://elibro-

net.bibliotecavirtual.unad.edu.co/es/ereader/unad/39440?page=136

• Gutiérrez, J. (Productor). (2022). El Amplificador Operacional de Propósito

General. [OVI]. https://repository.unad.edu.co/handle/10596/49761
