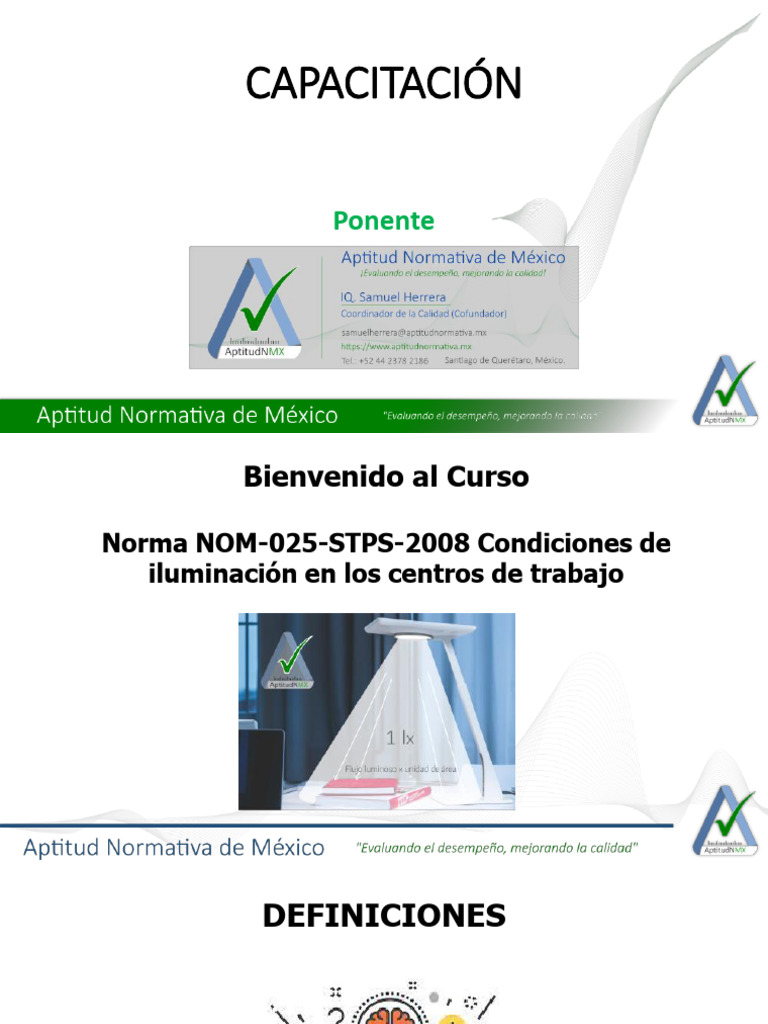

CAPACITACIÓN

Ponente
 Bienvenido al Curso

Norma NOM-025-STPS-2008 Condiciones de

iluminación en los centros de trabajo
DEFINICIONES
¿Qué es la LUZ?

Toda radiación electromagnética emitida o reflejada por cualquier cuerpo,

cuyas longitudes de onda estén comprendidas entre 380 nm y 780 nm.
Energía Electromagnética
Esta es transportada por campos eléctricos y magnéticos de
naturaleza ondulatoria, y en esta categoría encontramos al calor,
la luz, ondas de radio, de T.V., rayos X, gamma, entre otros. La
EE se propaga por radiación.
Radiación Óptica

La energía existente en el universo puede manifestarse

en forma mecánica, química, nuclear,
electromagnética, calórica, etc.
La LUZ es: Una porción de varias ondas electromagnéticas
viajando a través del espacio.

Pero existe un amplio espectro electromagnético……

Energía Electromagnética
 Es de Naturaleza Ondulatoria

Parámetros: Longitud de onda y la frecuencia de oscilación.

Longitud de onda λ: Distancia entre 2 crestas sucesivas de la onda (m),
comúnmente expresada en nanómetros (nm).

Frecuencia f: No. de crestas que pasan por un punto dado por cada unidad
de tiempo (Hz ó s-1) .
Espectro Electromagnético
Una porción importante del espectro electromagnético es el intervalo óptico
que incluye la radiación ultravioleta, la visible y la infrarroja.
El Sol…Nuestra principal fuente de energía
Emite radiación en casi todas las longitudes de onda, desde largas ondas de
radio hasta rayos cósmicos; sin embargo, aprox. Un 99.9 % de la energía
solar se encuentra en las porciones visible, infrarroja y UV.
Fotometría

Es la disciplina que se ocupa del

estudio de la medición de la LUZ
VISIBLE evaluándola en función de
su capacidad para estimular el
sentido ocular humano.
Flujo Luminoso Φv

Es la cantidad de radiación electromagnética que emite una fuente y puede ser

detectada por el ojo humano; su unidad es el lumen y su símbolo lm.
Entonces Flujo Luminoso es la potencia (W) emitida en forma de radiación
luminosa a la que el ojo humano es sensible
Flujo Luminoso Φv
Cuando hablamos de 25 W
Para hacernos una primera idea o 60 W nos referimos sólo
del Flujo Luminoso a la potencia consumida
consideraremos dos bombillas, por la bombilla de la cual
solo una parte se convierte
una de 25 W y otra de 60 W.
en luz visible, es el
Está claro que la de 60 W dará llamado flujo luminoso.
una luz más intensa. Pues bien,
esta es la idea: ¿cuál luce más? Podríamos medirlo en
o dicho de otra forma ¿cuánto watts (W), pero parece
más sencillo definir una
luce cada bombilla?.
nueva unidad, el lumen,
que tome como referencia
la radiación visible.
Intensidad Luminosa Iv
Es el flujo luminoso Φv emitido por una fuente por unidad de ángulo sólido Ω
(en una dirección concreta), su unidad es la candela, su símbolo es cd.

Ej. si pensamos en un proyector es fácil ver que sólo ilumina en una dirección. Por lo tanto parece
claro que necesitamos conocer cómo se distribuye el flujo en cada dirección del espacio y para eso
definimos la intensidad luminosa
Iluminancia (luminosidad) E, (Ev)
Iluminancia (luminosidad) E, (Ev)

Existe también otra unidad, el foot-candle (fc), utilizada en países de habla inglesa cuya
relación con el lux es:

1 fc = 10 lx
1 lx = 0.1 fc
Luminancia Lv
Relación entre la intensidad luminosa y
la superficie aparente vista por el ojo en una
dirección determinada. Su símbolo es L y su
unidad es la cd/m2.

La luz que llega al ojo que a fin de cuentas es la Es importante

que vemos. De esto trata la luminancia. Tanto en destacar que sólo
el caso que veamos un foco luminoso como en el vemos
que veamos luz reflejada procedente de un cuerpo Luminancias, no
la definición es la misma. Iluminancias
Trazabilidad de las Mediciones de Iluminancia

La División de Óptica y Radiometría (DOR) del CENAM tiene a su

cargo la realización de una de las siete unidades de base del
Sistema Internacional de Unidades (SI), la candela, que a través
del mantenimiento del Patrón Nacional de Intensidad Luminosa,
ofrece una ruta de trazabilidad hacia las unidades del SI a las
mediciones fotométricas que se realizan en nuestro país; en
particular a las mediciones de iluminancia.
 BRILLO
Es la intensidad luminosa que una superficie
proyecta en una dirección dada, por unidad de
área.

En general podemos definir el brillo como una

relación entre la cantidad de luz que incide en
una superficie y la cantidad de luz que se
refleja.

Depende del Grado de lisura y pulimiento.

 CENTRO DE TRABAJO
Todos aquellos lugares tales como edificios, locales, instalaciones y áreas, en los
que se realicen actividades de producción, comercialización, transporte y
almacenamiento o prestación de servicios, o en el que laboren personas que
estén sujetas a una relación de trabajo.
Deslumbramiento:

Es cualquier brillo que produce molestia y que provoca

interferencia a la visión o fatiga visual.
Luminaria, luminario:
Equipo de iluminación que distribuye, filtra o controla la luz emitida
por una lámpara o lámparas, que incluye todos los accesorios
necesarios para fijar, proteger y operar esas lámparas, y los
necesarios para conectarse al circuito de utilización eléctrica.
A.3 INSTRUMENTACIÓN
ISO/IEC 17025:2017

6.4.4 El laboratorio debe verificar que el equipamiento cumple los requisitos

especificados, antes de ser instalado o reinstalado para su servicio.

7.2.1.5 El laboratorio debe verificar que puede llevar a cabo apropiadamente los
métodos antes de utilizarlos, asegurando que se pueda lograr el desempeño
requerido. Se deben conservar registros de la verificación. Si el método es modificado
por el organismo que lo publicó, la verificación se debe repetir, en la extensión
necesaria.
Criterios de aplicación ISO/IEC 17025

7.2.1.5 La verificación de los métodos debe realizarse de acuerdo a lo siguiente:

Para métodos o procedimientos normalizados el laboratorio debe realizar y presentar evidencia
objetiva de la verificación del método para demostrar que cumple las especificaciones del mismo y
cuenta con la competencia técnica para realizarlo adecuadamente tomando en consideración sus
propias instalaciones, equipo, personal.

b) Para los ensayos que involucren mediciones físicas:

1. Verificación del desempeño del equipo contra los requerimientos establecidos en el
método.
2. Uso de los materiales de referencia requeridos por el método, cuando aplique,
3. Conformidad de las instalaciones y condiciones ambientales del laboratorio con lo establecido en el método,
4. Estudio de repetibilidad y reproducibilidad en cumplimiento con los criterios de aceptación cuando lo especifique el método, o
en su caso los criterios establecidos por el laboratorio mediante los datos de desempeño o mediante la aplicación de cualquier
otra técnica estadística reconocida.
 ESPECIFICACIONES NORMATIVAS
DEL EQUIPO

A.3. Instrumentación
Se debe usar un luxómetro que cuente con:
a) Detector para medir iluminación;
b) Corrección cosenoidal;
c) Corrección de color, detector con una desviación máxima de ± 5%
respecto a la respuesta espectral fotópica, y
d) Exactitud de ± 5% (considerando la incertidumbre por calibración)
Medidor de iluminancia:

Es un instrumento diseñado y utilizado para medir niveles de

iluminación o iluminancia, en lux.
Unidad: lx (lm/m2)
Corrección Cosenoidal

La corrección cosenoidal en un medidor de iluminancia se refiere a su capacidad

para colectar la luz independientemente del ángulo de incidencia y dirigirla hacia el
detector, cuya área sensible es habitualmente pequeña.
Medidor de iluminancia…Parámetros de Desempeño

Responsividad Espectral:
Al igual que como lo hace el ojo humano,
los fotodetectores de los medidores de
iluminancia detectan selectivamente las
distintas componentes espectrales
(“colores”) de la luz. Esta selectividad en
la capacidad de detección del
fotodetector constituye su responsividad
espectral y le permite construir una
interpretación integral (fotométrica) del Diferencia típica entra la función V(λ)
nivel de iluminancia que le está y la responsividad espectral de un
medidor de iluminancia.
incidiendo.
 Respuesta espectral fotópica

Corrección de color, detector con una

desviación máxima de ± 5% respecto a la
respuesta espectral fotópica
Exactitud de ± 5% (considerando la incertidumbre por calibración)
Del certificado de calibración, identificar la incertidumbre más alta informada (lx), y convertir en porcentaje (%) para
ser sumada, de forma cuadrática, a la exactitud informada por el fabricante, ejemplo:
Exactitud de ± 5% (considerando la incertidumbre por calibración)
U= 20.19 lx
Para convertir la Uabs. A Urel.

𝑈𝑎𝑏𝑠. (𝑙𝑥)
𝑈𝑟𝑒𝑙. = ∗ 100
𝐼𝑙𝑢𝑚𝑖𝑛𝑎𝑛𝑐𝑖𝑎 𝑟𝑒𝑓𝑒𝑟𝑒𝑛𝑐𝑖𝑎 (𝑙𝑥)

20.19 𝑙𝑥
𝑈𝑟𝑒𝑙. = ∗ 100
2 000 𝑙𝑥)

20.19 𝑙𝑥
𝑈𝑟𝑒𝑙. = ∗ 100
2 000 𝑙𝑥)

𝑈𝑟𝑒𝑙. = 1.009 5 %
Exactitud de ± 5% (considerando la incertidumbre por calibración)
Realizando la SUMA CUADRATICA:

Suponiendo una Exactitud Fabricante ± 4%

Exactitud Final = 𝐸𝑥𝑎𝑐𝑡𝑖𝑡𝑢𝑑 𝐹𝑎𝑏𝑟𝑖𝑐𝑎𝑛𝑡𝑒 2 + 𝑈𝑟𝑒𝑙. 2

Exactitud Final = 42 + 1.009 52

Exactitud Final = ± 4.12%

Nota: De acuerdo a la Lista de verificación de la NOM-025-STPS-2008, FOR-LAB-021-01 (entrada en vigor: 2018-

08-01); “Para este punto el laboratorio determinará el intervalo con incertidumbre menor para sumarla de
manera cuadrática a la exactitud reportada por el fabricante”.
Punto 6.4 Equipamiento FOR-LAB-021-01 Lista de verificación de la NOM-025-STPS-2008
Plano de trabajo:
Es la superficie horizontal, vertical u oblicua, en la cual
generalmente los trabajadores desarrollan su trabajo, con
niveles de iluminación específicos.
Reflexión:
Es la luz que incide en un cuerpo y es proyectada o reflejada
por su superficie con el mismo ángulo con el que incidió.
 NOM-025-STPS-2008 Condiciones de
Iluminación en los Centros de Trabajo
 Estructura
1. Objetivo
2. Campo de aplicación
3. Referencias
4. Definiciones
5. Obligaciones de Patrón
6. Obligaciones de los trabajadores
7. Niveles de Iluminación para tareas visuales y áreas de trabajo
8. Reconocimiento de las condiciones de iluminación
9. Evaluación de los niveles de iluminación
10. Control
11. Mantenimiento
12. Reporte del estudio
13. Unidades de verificación y Laboratorio de Prueba
14. Procedimiento para la evaluación de la conformidad
Apéndice A: Evaluación de los niveles de iluminación
Apéndice B: Evaluación del factor de reflexión
15. Vigilancia
16. Bibliografía
17. Concordancia con normas internacionales
Guía de referencia “I”, métodos para evaluar los niveles de iluminación
7. NIVELES DE ILUMINACIÓN PARA TAREAS VISUALES Y ÁREAS DE
TRABAJO
8. Reconocimiento de las condiciones de iluminación

El propósito del reconocimiento es identificar:

-Áreas del centro de trabajo

-Las tareas visuales asociadas a los puestos de
trabajo.

Identificar aquéllas donde exista una iluminación:

- Deficiente
-Exceso de iluminación (Provoque
deslumbramiento).
 Por lo que se debe realizar:

Un recorrido por todas las áreas del centro de trabajo donde los
trabajadores realizan sus tareas visuales, y considerar, en su
caso, los reportes de los trabajadores, así como recabar la
información técnica.

Para determinar las áreas y tareas visuales de los puestos de trabajo debe
recabarse y registrarse la información del reconocimiento de las condiciones de
iluminación de:

 Las áreas de trabajo.

 Las áreas donde exista una iluminación deficiente.
 Donde se presente deslumbramiento.
 y, posteriormente, conforme se modifiquen las
características de las luminarias o las condiciones de
iluminación del área de trabajo, con los datos
siguientes:

 Distribución de las áreas de trabajo, del sistema de iluminación (número y

distribución de luminarias), de la maquinaria y del equipo de trabajo;
 Potencia de las lámparas;
 Descripción del área iluminada: colores y tipo de superficies del local o
edificio;
 Descripción de las tareas visuales y de las áreas de trabajo, de acuerdo
con la tabla 1 del capítulo 7;
 Descripción de los puestos de trabajo que requieren iluminación
localizada, y
 La información sobre la percepción de las condiciones de iluminación por
parte del trabajador al patrón.
9. Evaluación de los niveles de iluminación

A partir de los registros del reconocimiento, se establecerá la ubicación de los

puntos de medición de las áreas de trabajo seleccionadas, donde se evaluarán los
niveles de iluminación en las ÁREAS Y PUESTOS DE TRABAJO seleccionados.
9. EVALUACIÓN DE LOS NIVELES DE ILUMINACIÓN
9. EVALUACIÓN DE LOS NIVELES DE ILUMINACIÓN
9.2.1 La evaluación de los niveles de iluminación DEBE realizarse en una jornada
laboral bajo condiciones normales de operación, se puede hacer por áreas de
trabajo, puestos de trabajo o una combinación de los mismos.
 APENDICE A
EVALUACION DE LOS NIVELES DE ILUMINACION
Ubicación de los puntos de medición
Ubicación de los puntos de medición
Ubicación de los puntos de medición
Ubicación de los puntos de medición
Ubicación de los puntos de medición
Valor del índice de área
 Evaluación en pasillos o escaleras

En pasillos o escaleras, el plano de trabajo por evaluar debe ser

un plano horizontal a 75 cm ± 10 cm, sobre el nivel del piso,
realizando mediciones en los puntos medios entre luminarias
contiguas.
12. REPORTE DEL ESTUDIO
12. REPORTE DEL ESTUDIO
12. REPORTE DEL ESTUDIO
12. REPORTE DEL ESTUDIO
 Pero también el informe de resultados/ensayo debe cumplir lo
establecido en la norma ISO/IEC 17025:2017

7.8.2 Requisitos comunes para los Informes (ensayo, calibración o muestreo)

7.8.3 Requisitos específicos para los informes de ensayo.
7.8.6 Información sobre declaraciones de conformidad
7.8.7 Información sobre opiniones e interpretaciones
Aseguramiento de la validez de los resultados (punto 7.7 ISO/IEC 17025)
7.7.1 Seguimiento de la validez de los resultados (control de la calidad)

a) uso de materiales de referencia o materiales de control de calidad;

b) uso de instrumentos alternativos que han sido calibrados para obtener resultados trazables;
c) comprobaciones funcionales del equipamiento de ensayo y de medición;
d) uso de patrones de verificación o patrones de trabajo con gráficos de control, cuando sea aplicable;
e) comprobaciones intermedias en los equipos de medición;
f) repetición del ensayo o calibración utilizando los mismos métodos o métodos diferentes;
g) reensayo o recalibración de los ítems conservados;
h) correlación de resultados para diferentes características de un ítem;
i) revisión de los resultados informados;
j) comparaciones intralaboratorio;
k) ensayos de muestras ciegas.

CA ISO/IEC 17025: Aplicar al menos una forma de control de la calidad para cada método de
ensayo (incluyendo muestreo) o procedimiento de calibración referido en el alcance de acreditación, de
los indicados en el numeral 7.7.1 del inciso a) al k).
Aseguramiento de la validez de los resultados (punto 7.7 ISO/IEC 17025)
7.7.2…

El laboratorio debe hacer seguimiento de su desempeño mediante comparación con los resultados de
otros laboratorios, cuando estén disponibles y sean apropiados. Este seguimiento se debe planificar y
revisar y debe incluir, pero no limitarse a, una o ambas de las siguientes:

a) participación en ensayos de aptitud (NOM-022-STPS-2015);

b) participación en comparaciones interlaboratorio diferentes de ensayos de aptitud.
 Comprobaciones Intermedias NOM-022-STPS-2015
ISO/IEC 17025:2017 punto 6.4.10

“Cuando se necesitan comprobaciones intermedias para mantener confianza en el desempeño del

equipo, estas comprobaciones se deben llevar a cabo de acuerdo con un procedimiento”.

CA ISO/IEC 17025:2017 punto 6.4.10

Contar con un procedimiento y un programa para realizar las verificaciones y/o comprobaciones
intermedias del estado de la calibración del equipo y/o patrones de medición, así como los criterios
para aceptar o rechazar el estado de calibración. Se sugiere revisar NMX-CC-10012-IMNC-2004 / ISO
10012:2003 para mayores detalles. En los casos en los que el método de ensayo y/o calibración
indique explícitamente estos periodos, sujetarse a los mismos. En ningún caso los resultados de la
verificación y/o comprobación sustituyen a una calibración.
Comprobación funcional del equipo

A.3.2 Se debe verificar el medidor antes y después de iniciar una evaluación

conforme lo establezca el fabricante y evitar bloquear la iluminación durante la
realización de la evaluación.
COMPROBACIONES INTERMEDIAS DEL EQUIPO DE MEDICIÓN

Para respaldar la veracidad del equipo y de las mediciones.

Por medio de un banco de comprobaciones

intermedias
Un sistema, que mediante una fuente de luz
“constante” que produzca una lámpara
incandescente permita monitorear la respuesta y
buen funcionamiento del medidor de iluminancia.
COMPROBACIONES INTERMEDIAS DEL EQUIPO DE MEDICIÓN

A.3.3.2 Cuando el luxómetro tenga variaciones en la coincidencia

de sus lecturas se debe someter para su certificación al
laboratorio.
La forma de respaldar la veracidad del luxómetro será a través del
registro de mediciones realizadas midiendo los niveles de
iluminación que produce una lámpara incandescente, que
únicamente será utilizada para este fin, a distancias conocidas.
Las lecturas obtenidas durante la verificación deberán coincidir
con las lecturas de referencia que deberán haber sido obtenidas al
momento de que se recibió el luxómetro después de su
certificación, una vez que se haya aplicado el factor de corrección
reportado en el certificado.
REPORTE DE COMPROBACIONES INTERMEDIAS
El reporte de verificación debe contener:

 La fecha de su realización.

La intensidad de corriente a la que se operó la lámpara

incandescente.

Las condiciones ambientales al momento de la

verificación.

Las distancias a las cuales se midieron los niveles de

iluminación.

 Los valores de iluminancia indicados por el instrumento

para cada distancia.
BANCO DE COMPROBACIONES INTERMEDIAS
BANCO DE COMPROBACIONES INTERMEDIAS
 Calibración de equipo NOM-025-STPS-2008
Medidor de Iluminancia
ISO/IEC 17025:2017, punto 6.4.6

El equipo de medición debe ser calibrado cuando:

-La exactitud o la incertidumbre de la medición afectan
la validez del resultado informados, y/o

-Se requiere la calibración del equipo para establecer la

trazabilidad metrológica de los resultados informados.
 A.3.3 Calibración del medidor de iluminancia

El medidor deberá contar con un certificado de calibración de acuerdo a lo

establecido en la LIC.
La calibración no es el ajuste del instrumento y por lo tanto, por sí sola, no
garantiza que se realicen las mediciones con la exactitud requerida.
 Calibración de equipo NOM-025-STPS-2008
Medidor de Iluminancia
Equipo: Medidor de Iluminancia
Magnitud a calibrar: Iluminancia (lx)
Trazabilidad metrológica: A patrón nacional (se
puede calibrar con trazabilidad a patrón extranjero
solo tomar en cuenta la Política de Trazabilidad
vigente).
Evaluación de proveedor del servicio de Calibración:
Acreditado ante una Entidad de Acreditación (LIC),
Aprobado, magnitud a calibrar, intervalo de
calibración, incertidumbre de la medición.

Intervalo o puntos de calibración “sugerencia”

10 lx – 2 000 lx

* En función de los costos, intervalo de trabajo en

campo y alcance del lab. calibración.
 Corrección de Lecturas NOM-025-STPS-2008
Equipo: Medidor de Iluminancia

Nivel de Iluminancia (lx) Plano de Trabajo Factor de Reflexión Kf en Plano de Trabajo (%)
Hora
Hora de
IDENTIFICACIÓN de Repeticiones Prom. Repeticiones E2 Repeticiones E1
DEL ÁREA/ZONA Punto toma Iluminancia toma E2 PROM
(An/Zn)
(lx) Nivel de
corregida de (lx) PROM. (lx) E1 (lx) Kf (%)
de Iluminació lectura E2 (lx) (lx) . E1
(lx)
lectura n (lx)
1R 2R 3R 1R 2R 3R 1R 2R 3R
Producción/
Z1 1 09:00 378.8 379.0 379.1 379.0 367.7 09:01 378.8 379.0 379.1 379.0 367.7 62.15 64.16 64.77 63.69 61.69 17%
 Corrección de Lecturas por interpolación
NOM-025-STPS-2008
Equipo: Medidor de Iluminancia

Nivel de Iluminancia (lx) Plano de Trabajo Iluminancia

Iluminancia
de Factor de Fórmula empleada de la
promedio obtenida
Repeticiones (lx) Prom. Nivel de
Il umi na nci a
Referencia
(lx)
Corrección (FC) Interpolación
Iluminación (lx)
corregi da (l x)
(lx) 4000.00 3922.93 1.0196
1R 2R 3R
2000.00 1998.93 1.0005
378.8 379.0 379.1 379.0 367.7 1000.08 1005.73 0.9944
700.11 724.20 0.9667
𝑥 𝑥
500.40 x1 519.98379.0 0.9623 y1 = + ( )
y
x2 x307.90
𝑥 𝑥
Lectura IL a corregir = 379.0 𝑙𝑥 300.00 0.9743 y2
200.48 198.69 1.009
100.00 98.78 1.0123
Aplicando la fórmula de interpolación 50.00 52.38 0.9545
y = y1 + ((x – x1) / (x2 – x1)) * (y2 – y1) 20.00 21.87 0.9144
10.00 10.93 0.9148

Sustituyendo
y = 0.9623 + ((379.0 lx – 519.98 lx) / (307.90 lx – 519.98 lx)) * (0.9743 – 0.9623)
𝑉𝑎𝑙𝑜𝑟 𝑐𝑜𝑟𝑟𝑒𝑔𝑖𝑑𝑜 = 379.0 𝑙𝑥 ∗ 0.9702
Resultado de la interpolación
y = 0.9702 𝑽𝒂𝒍𝒐𝒓 𝒄𝒐𝒓𝒓𝒆𝒈𝒊𝒅𝒐 = 𝟑𝟔𝟕. 𝟕 𝒍𝒙
Corrección de Lecturas por aproximación de lecturas NOM-025-STPS-2008
Equipo: Medidor de Iluminancia

Nivel de Iluminancia (lx) Plano de Trabajo

Repeticiones (lx) Prom. Nivel de
Il umi na nci a
Iluminación
corregi da (l x)
(lx)
1R 2R 3R
378.8 379.0 379.1 379.0 367.7

Aplicando lo indicado por el laboratorio de calibración

𝐿𝑐𝑜𝑟𝑟 = 𝐿𝑜𝑏𝑡.∗ 𝐹𝐶

𝐿𝑐𝑜𝑟𝑟 = 379.0 𝑙𝑥 ∗ 0.9743

𝑽𝒂𝒍𝒐𝒓 𝒄𝒐𝒓𝒓𝒆𝒈𝒊𝒅𝒐 = 𝟑𝟔𝟗. 𝟐 𝒍𝒙

Muchas Gracias por tu
atención
