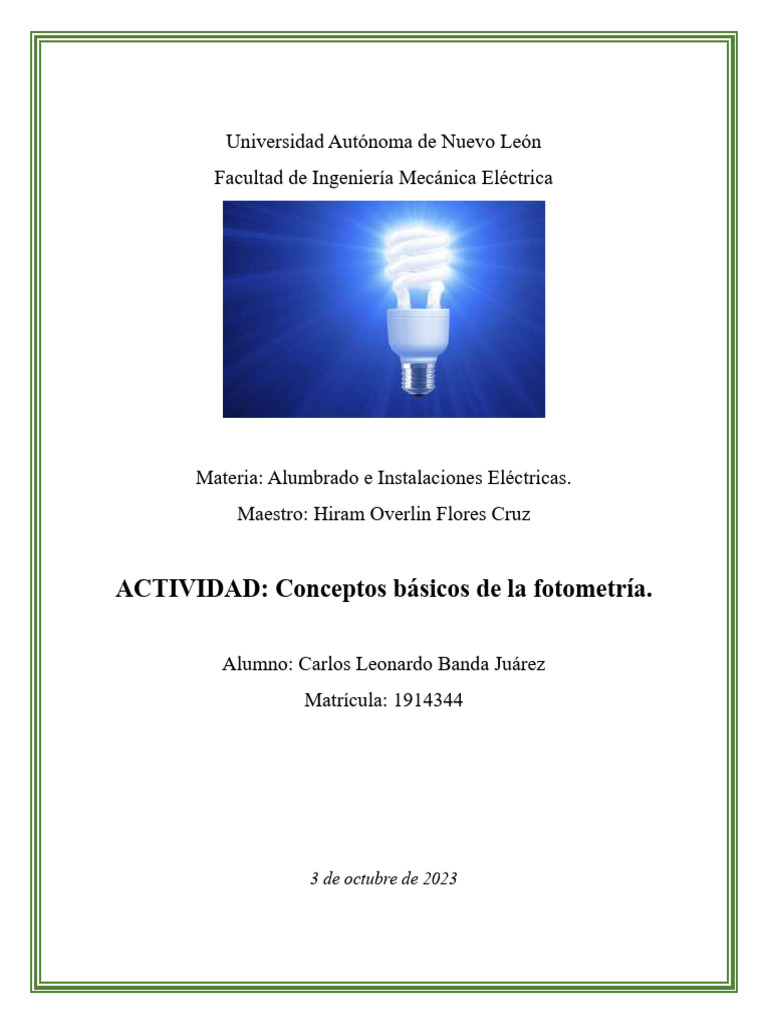

Universidad Autónoma de Nuevo León

Facultad de Ingeniería Mecánica Eléctrica

Materia: Alumbrado e Instalaciones Eléctricas.

Maestro: Hiram Overlin Flores Cruz

ACTIVIDAD: Conceptos básicos de la fotometría.

Alumno: Carlos Leonardo Banda Juárez

Matrícula: 1914344

3 de octubre de 2023
 MAPA MENTAL DE LOS CONCEPTOS BÁSICOS DE LA FOTOMETRÍA

CANDELA:
LUMEN: CANTIDAD INTENSIDAD
DE ENERGIA LUMINOSA DE UNA
LUMINOSA EMITIDA FUENTE

Lux y footcandles: Relación entre área y

unidades de medida flujo luminoso.
LUMENES Y
CANDELAS

ILUMINANCIA:
Curvas de
distribución

CONCEPTOS BÁSICOS DE LA FOTOMETRÍA

Luminancia
UNIDADES DE
MEDIDA

MEDICION DE LUXES, FOOTCANDLES

INTENSIDAD Y
PERCEPCIÓN
La fotometría es una parte de la
óptica que se enfoca en analizar
cómo la luz de las fuentes ilumina
las superficies y qué tan fuerte es
esa luz. También se encarga de
medir la intensidad de la luz, es
decir, cuánto estimula nuestra
capacidad de ver la radiación
electromagnética. Cuando
utilizamos la fotometría para
iluminar objetos, se le llama ingeniería de la iluminación o alumbrado, como
hemos manejado la disciplina en este curso.
Esta parte de la óptica también se usa para elegir correctamente los equipos o
dispositivos que se necesitan en el diseño de iluminación. Sin utilizar la fotometría,
el diseño carecería de una base sólida y no tendría argumentos válidos para su
implementación. Es esencial para respaldar un diseño de iluminación útil.
La fotometría utiliza una herramienta llamada Reporte Fotométrico, que es crucial
en el proceso de diseño de iluminación. Este reporte contiene toda la información
necesaria para seleccionar y aplicar diferentes fuentes de luz de manera adecuada
en el espacio que se desea iluminar.
La luz se puede medir y cuantificar de manera similar a cómo medimos la
longitud, la masa y el tiempo. Para medir la luz, empleamos un concepto llamado
"vector de intensidad luminosa", representado por el símbolo "I". Existente
principalmente dos sistemas de medición utilizados para este propósito, el sistema
Internacional (Lumenes) y el sistema inglés (Candelas-candel power).
En esencia, hay cuatro unidades de medida clave en un sistema de iluminación:
Flujo luminoso: Medido en lúmenes (lm).
Intensidad luminosa: Medida en candelas (cd).
Iluminancia: Medida en lux (lx) y footcandles (fc).
Luminancia: Medida en nits (nt).
El flujo luminoso, representado como "Φ", es la cantidad total de luz que una
fuente emite en todas las direcciones durante un segundo. Se calcula mediante la
fórmula:
Φ (lúmenes) = Q (energía radiante luminosa) / t (tiempo en segundos).
En esta ecuación, Φ representa el flujo luminoso total generado por la fuente, Q es
la cantidad de energía radiante luminosa emitida y t es el tiempo en segundos.
Aquí tienes algunos ejemplos de fuentes de luz y
su flujo luminoso en lúmenes:
• Lámpara incandescente de 100W: 1,200
lúmenes.
• Lámpara fluorescente 1x32W: 3,350
lúmenes.
• Lámpara de sodio a alta presión: 30,000
lúmenes.
• Lámpara de halogenuros 2000W: 200,000
lúmenes.
El numerador en la ecuación mencionada se refiere a la "energía radiante" emitida
por una fuente de luz, y esta energía es la responsable de crear la sensación
luminosa en el ojo humano. Cuanto mayor sea el flujo luminoso (medido en
lúmenes), más brillante percibiremos la fuente de luz.
La ecuación fundamental relaciona el flujo
luminoso (Q) con el producto del flujo luminoso
en lúmenes por el tiempo en segundos (Q =
Lumen x t). En esta ecuación:
Q representa el flujo luminoso emitido en un
segundo.
t es el tiempo en segundos.
La intensidad luminosa (I) es un vector que tiene magnitud, dirección y sentido, y
representa una porción específica del flujo luminoso emitido por una fuente en
una dirección concreta en el espacio. Se mide en lúmenes en el Sistema
Internacional de Unidades y en candelas en el Sistema Inglés.
La intensidad luminosa (I) también puede ser definida como la cantidad de flujo
luminoso emitido por una fuente en una dirección específica en el espacio, dentro
de un ángulo sólido dado. Esto se puede expresar como:
I (candelas) = Φ (lúmenes) / ω (estereorradianes).
Donde:
I representa la intensidad luminosa.
Φ es la cantidad de flujo luminoso emitido por la fuente.
ω es el ángulo sólido en estereorradianes.
La cantidad de flujo luminoso Φ que emite una fuente por unidad de ángulo sólido
se define como la intensidad luminosa. Cuanto mayor sea la cantidad de flujo en
ese ángulo sólido, más intensa será la fuente de iluminación, y viceversa.
El lumen representa la cantidad de energía luminosa emitida por una fuente,
mientras que la candela se refiere a la intensidad luminosa producida por una
cantidad específica de lúmenes. La candela es una medida científica de la luz en
su fuente o la cantidad de luz que un objeto emite por sí mismo. Por ejemplo:
Una vela encendida emite aproximadamente 1 candela de intensidad luminosa.
El Sol tiene una intensidad luminosa de alrededor de 110 candelas.
Un foco incandescente de 40W produce
aproximadamente 40 candelas de
intensidad.
Un foco incandescente de 100W emite
alrededor de 135 candelas de intensidad
luminosa.
Una lámpara fluorescente de 40W tiene
una intensidad luminosa de
aproximadamente 200 candelas.
En resumen, la candela es una medida que
nos ayuda a entender cuánta intensidad luminosa produce una fuente de luz, lo
que nos permite comparar y evaluar su brillo.
La iluminancia (E) se refiere a la cantidad de flujo luminoso (Φ) que llega e ilumina
una superficie (A). Su unidad de medida es el Lux en el sistema internacional o el
Footcandle en el sistema inglés. Se puede calcular mediante la siguiente fórmula:
E (Lux) = Φ (Lúmenes) / A (metros cuadrados).
En esta ecuación:
E representa el nivel de iluminancia en Lux.
Φ es el flujo luminoso equivalente a 1 lúmen.
A es el área o superficie en metros cuadrados.

La diferencia fundamental entre Lux y Lumen radica en que el Lux considera la

superficie sobre la cual se distribuye el flujo luminoso. Por ejemplo, si tienes 1000
lúmenes concentrados en un metro cuadrado, iluminarán esa superficie con una
iluminancia de 1000 lux. Pero si distribuyes los mismos mil lúmenes en 10 metros
cuadrados, obtendrás una iluminancia de solo 100 lux. Esto significa que para
mantener el mismo nivel de iluminancia en un área más grande, necesitas un
mayor número de lúmenes.
En cuanto a la relación entre Footcandle (fc) y Lux (lx), se establece que 1 fc es
igual a 10.76 lx, y 1 lx equivale a 0.176 fc.
La luminancia es una medida que evalúa la intensidad luminosa reflejada, emitida
o absorbida en una dirección específica. Depende directamente de la intensidad
que incide en una superficie y de su coeficiente de reflexión correspondiente. La
luminancia es lo que percibimos en la retina del ojo, ya sea que provenga de una
fuente primaria de luz o de una superficie que refleja la luz. En esencia, nuestro ojo
detecta diferencias de luminancia, no de iluminación; incluso objetos con la misma
iluminancia pueden tener luminancias diferentes debido a sus propiedades de
reflexión distinta.
Las curvas de distribución de flujo luminoso son representaciones gráficas de las
mediciones de las intensidades luminosas tomadas desde infinitas direcciones que
parten del centro de una lámpara o luminaria. Estas curvas fotométricas nos
permiten precisar con exactitud la intensidad luminosa en cualquier dirección
deseada. Se podría decir que son como "mapas" que muestran la intensidad
luminosa (en candelas) en numerosos ángulos diferentes.
Estas curvas son representaciones bidimensionales y, por lo tanto, ofrecen
información únicamente para un plano específico. Si la distribución de la luz es
simétrica, una sola curva en un plano es suficiente para realizar todos los cálculos
necesarios.
Bibliografía: “Apuntes de la materia de Alumbrado e Instalaciones Eléctricas” del
Departamento de Iluminación y Alta tensión – FIME UANL
